由于部分定频空调器和变频空调器的室内机、室外机都单独设置了微处理器电路，只有这两个微处理器电路协调工作，完成控制信号的传输，空调器才能完成制冷、制热等功能。而将室内、室外机电路连接在一起的电路就是通信电路。空调器典型的通信电路由市电供电系统、室内微处理器IC1、室外微处理器U1和光电耦合器PC1～PC4等元器件构成，如图1-11所示。

1.供电

为了简化电路，空调器通信电路的供电电路采用市电降压、整流滤波方式。市电电压通过R10限流，再通过VD6半波整流，利用ZD1稳压产生24V电压。该电压通过C6滤波后，加到光电耦合器PC1的④脚，为PC1内的光敏三极管供电。

2.工作原理

（1）室外接收、室内发送

室外接收、室内发送期间，室外微处理器U1的①脚输出低电平控制信号，室内微处理器IC1的UO1端①脚输出数据信号（脉冲信号）。由于U1的①脚电位为低电平，光电耦合器PC3内的发光二极管开始发光，PC3内的光敏三极管受光照后开始导通。同时，IC1的①脚输出的脉冲信号加到光电耦合器PC1的②脚，通过PC1耦合后，从光敏三极管e极输出的脉冲电压通过R19、VD9、R15、CNI1、TH01、R16、VD5加到PC3的④脚。由于PC3内的光敏三极管是导通的，所以从④脚输入的脉冲信号通过它的③脚输出后，加到光电耦合器PC4的①脚，经PC4进行光电耦合后，数据信号从PC4的④脚输出，再通过R2加到U1的②脚，U1接收到IC1发来的控制信号后，就可以控制室外机机组按需要运行，从而完成了室内发送、室外接收控制。

（2）室外发送、室内接收

室外发送、室内接收期间，室内微处理器IC1的①脚输出低电平控制信号，室外微处理器U1的①脚输出脉冲信号。当IC1的①脚电位为低电平时，光电耦合器PC1①、②脚内的发光二极管开始发光，PC1内的光敏三极管受光照后开始导通，从它③脚输出的电压加到PC2的①脚，为PC2内的发光二极管供电。同时，U1的①脚输出的数据信号经PC3进行光电耦合后从④脚输出，再经VD5、R16、TH01、CNI1、R15、VD9加到PC2的②脚，经PC2进行光电耦合，从它的④脚输出，通过C18滤波后加到IC1的②脚，IC1就可以识别出室外机的工作状态，以便进一步实施控制，从而完成室外发送、室内接收控制。

注意

为了便于通信信号的长距离传输，空调器通信电路的信号传输采用了市电零线来完成。因此，室内机、室外机端子板上的相线、零线不能接错，否则，通信电路不能工作。

3.通信规则

室内、室外微处理器工作后，室内微处理器（主控微处理器）对室外微处理器（副控微处理器）进行检测，确认正常后，才能进行通信控制。

(www.daowen.com)

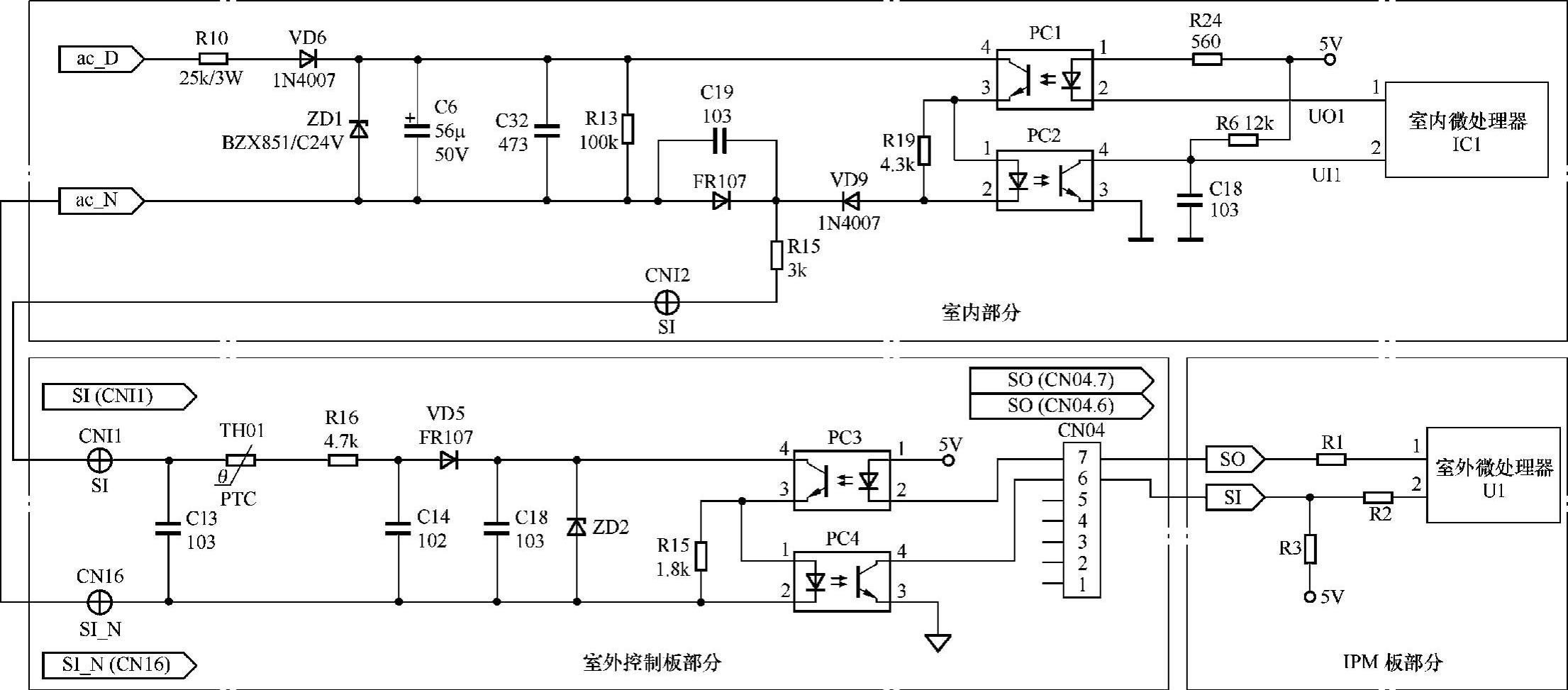

图1-11 空调器电脑板典型通信电路

通常室内微处理器对室外微处理器发出控制信息，室外微处理器接收后进行处理，室外微处理器处理完再延迟50ms发出应答信号，只有室内微处理器接收到室外微处理器发出的应答信号，才能执行下一步的控制，如果500ms后没有收到应答信号则再次重复发送数据，如果1min或2min（直流变频空调器为1min，交流变频空调器为2min）内仍未收到应答信号，则室内微处理器判断室外微处理器异常，会输出通信异常的报警信号。

4.常见故障检修

通信电路异常不仅会产生整机或室外机不工作、通信报警故障，而且会产生空调器有时工作正常、有时工作不正常，显示通信异常故障代码的故障。

首先检查室内、室外机的连线是否正确，若不正确，需要重新连接；若连线正确，测滤波电容C6两端有无24V直流电压，若没有24V直流电压，说明通信电路的供电异常。断电后，测ZD1两端阻值是否正常，若阻值过小，说明ZD1或C6、C32击穿；若阻值正常，检查VD6、R10是否开路。若24V供电正常，开机瞬间测光电耦合器PC2的④脚有无脉冲信号输出，若有，检查室内机电脑板；若没有，测光电耦合器PC3的②脚有无脉冲信号输入。若有，检查PC3与PC2间电路；若PC3的②脚没有脉冲信号输入，测光电耦合器PC4的④脚有无脉冲信号输出。若有，检查室外机电脑板；若没有，测光电耦合器PC3的④脚有无脉冲信号输入。若有，检查PC1与PC3间电路；若没有，测PC1的②脚有无脉冲信号输入。若没有，检查室内微处理器电路；若PC1的②脚有脉冲信号输入，测PC3的②脚电位是否为低电平。若不是，检查室外微处理器；若PC3的②脚为低电平，检查PC3、PC4。

提示

在零线和信号线间电压如果有高低变化，则表明通信正常，否则通信电路有故障。

注意

测试需要在未进入保护状态时进行，否则测试无效。

方法与技巧

目前，大部分变频空调的室外机都具有单独运行（也称单独启动）功能，通过该功能若能使室外机单独运行，并且室内机也能单独运行（室内风扇旋转），则说明通信电路异常；若哪个不能单独运行，则说明它的电源电路或微处理器电路异常。
