操作、显示与存储电路应用在室内机微处理器电路。该电路主要由操作键、遥控发射器、遥控接收电路、存储器构成，如图1-10所示。

1.遥控操作电路

（1）控制过程

微处理器IC1⑤脚外接的遥控接收电路（组件）俗称接收头，该电路对遥控器发出的红外光信号识别处理后将其送到IC1⑤脚，被ICI内部电路检测后，通过相应的端口输出控制信号，实现操作控制。

（2）典型故障检修

该电路异常不仅会产生遥控失灵、遥控距离短的故障，而且会产生误控制故障。

①遥控失灵。维修遥控失灵故障时，在确认供电电路正常并且它与微处理器之间通路正常后，就可以更换接收头。另外，遥控器异常也会产生遥控失灵故障，常见的故障元器件是晶振或红外发射管。导电橡胶老化会产生部分按键操作失灵的故障。若编码芯片异常，通常采用更换遥控器的方法排除故障。

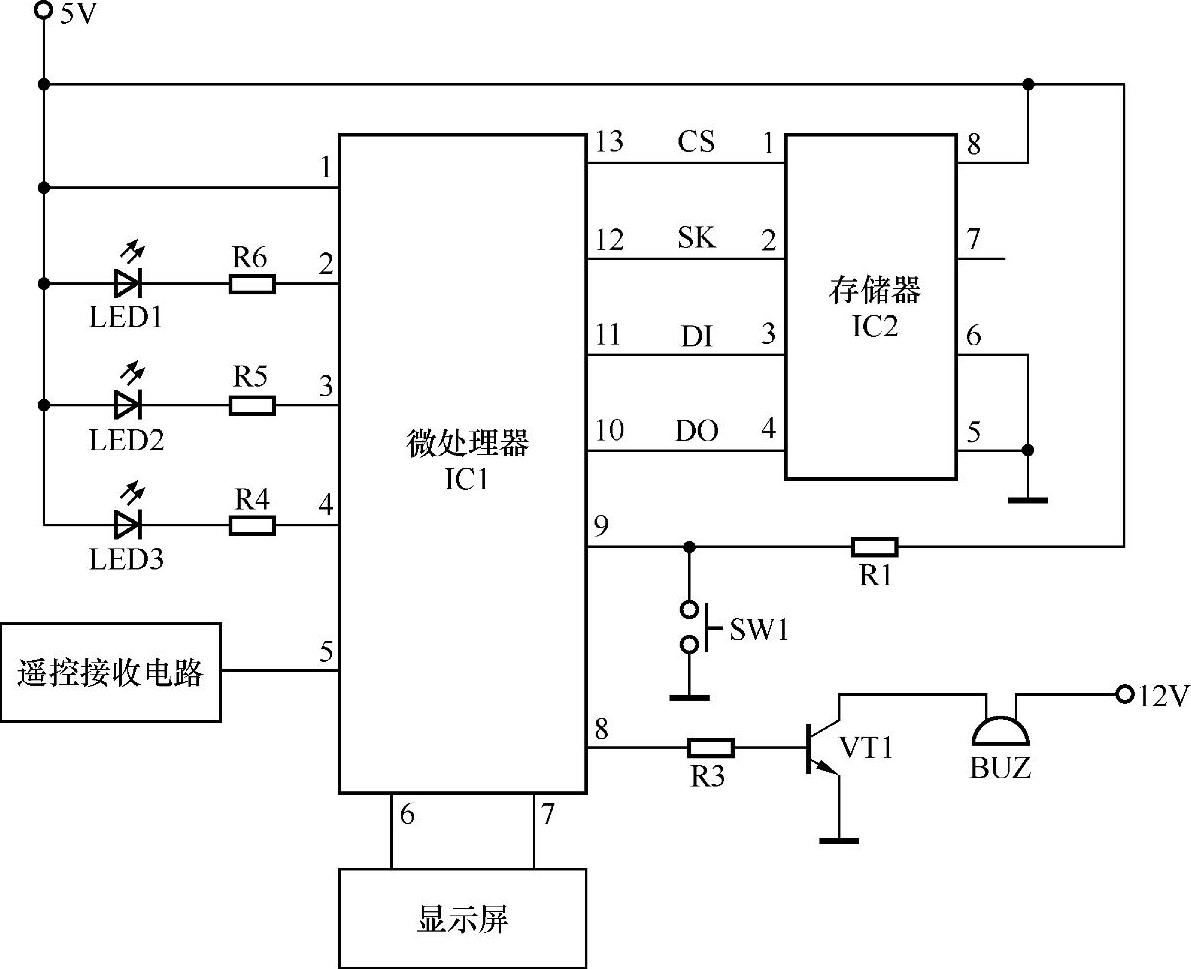

图1-10 典型操作、显示与存储电路

②遥控距离短。产生遥控距离短的故障原因：一是遥控器内的电池电量不足，二是遥控器内的发射管老化，三是变频空调器上的遥控接收窗口脏污，四是遥控接收头的供电异常，五是接收头老化。

③误控制。误控制的主要原因：一是市电有干扰或室内机附近有其他干扰源，导致遥控接收头工作紊乱；二是按键粘连或漏电等，导致遥控器输出的控制信号异常，使微处理器电路工作紊乱。

2.操作键电路

（1）控制过程

IC1的⑨脚外接的轻触按键开关SW1是用户进行功能操作的按键。当按压该键时，IC1的⑨脚电位变为低电平，被IC1检测后，控制相应的端口输出控制信号，实现操作控制。

（2）典型故障检修

按键开路会产生控制功能失效的故障；按键接触不良会产生有时控制正常、有时失效的故障；按键漏电则会产生不能开机或误操作的故障。

采用万用表R×1挡检测按键开关就可以判断它是否开路、接触不良或漏电，也可以采用脱开一个引脚的方法判断它是否漏电。

3.蜂鸣器电路

蜂鸣器电路由IC1、放大器VT1、蜂鸣器BUZ等构成。

（1）工作原理

每次进行操作时，IC1的⑧脚输出蜂鸣器驱动信号。该信号通过R3限流、VT1倒相放大后，驱动蜂鸣器BUZ鸣叫一声，提醒用户空调器已收到操作信号，此次控制有效。

（2）典型故障检修

该电路异常会产生蜂鸣器不鸣叫或声音失真的故障。

采用数字式万用表二极管挡或指针式万用表R×1挡在路测放大管VT1是否正常，若正常，检查R3和蜂鸣器是否正常，都正常后则检查IC1。

4.指示灯电路(www.daowen.com)

（1）工作原理

发光二极管LED1～LED3分别是电源、运行、定时指示灯。它们通过电阻接在微处理器IC1的②～④脚上，当相应的引脚为低电平时，受控发光二极管发光，表明空调器的工作状态。

提示

许多空调器的指示灯不是由微处理器直接供电的，而是与蜂鸣器电路一样，需要通过三极管进行倒相放大后，驱动发光二极管发光。

（2）典型故障检修

该电路异常会产生指示灯不亮或始终发光的故障。

检修发光二极管不发光故障时，若发光二极管两端有电压，则说明发光二极管异常。发光二极管也可以采用数字式万用表的二极管挡进行检测。而发光二极管始终发光，说明微处理器IC1异常，不过，该故障一般不会发生。

5.显示屏电路

（1）工作原理

空调器多采用数码管显示屏或VFD（Vaccum Fluorescence Display）显示屏。数码管显示屏采用发光二极管构成，具有电路简单、成本低等优点，所以普通定频空调器采用数码管显示屏；VFD显示屏采用真空荧光显示器件，实现彩色图形显示，具有夜视功能，所以新型的定频空调器和变频空调器多采用VFD显示屏。

（2）典型故障检修

该电路异常会产生显示屏不亮或显示的字符缺笔画的故障。

数码管显示屏的检修方法和发光二极管相同。而VFD显示屏则需要检查供电电路、驱动电路，以及微处理器，在确认供电正常后，多采用代换法来判断故障的部位。

6.存储器

（1）工作原理

空调器的微处理器电路为了操作信息等数据，需要设置存储器电路。功能较少的空调器微处理器内部设置的存储器就可以满足需要，而且许多功能强大的空调器（尤其变频空调器）微处理器则需要外部设置扩展存储器。该存储器不仅存储了用户操作后的数据，而且存储了微处理器正常工作所需要的各种控制数据。该存储器属于电可擦写只读存储器。

当存储器时钟信号输入端SK在时钟信号为低电平时，存储器才能接收来自微处理器IC1的指令；当片选信号输入端CS输入的信号为低电平时，IC1才能通过DO端从存储器IC2内部读取数据，同样只有片选信号为低电平时，IC1才能通过DI端将数据存储在IC2内部。

提示

目前，许多新型变频空调器的存储器通过I²C总线与微处理器进行通信，不仅简化了电路结构，而且提高了读写速度。

（2）典型故障检修

存储器异常主要的故障是整机不工作，其次是某个功能异常，如制冷/制热温度异常、风扇转速异常等。

检查存储器电路时，首先测存储器IC2的供电是否正常，若供电正常，再检查它与IC1间的连线是否正常，若正常，可代换检查IC2，若代换IC2无效，说明IC1异常。

注意

代换检查时，使用的存储器必须是写有数据的存储器，否则空调器不能正常工作。
