【摘要】：5V稳压器IC2异常或滤波电容C3击穿，使IC2进入过热保护状态后，IC2不能输出5V电压或输出电压过低，导致微处理器、操作显示电路不工作，产生整机不工作的故障。
图4-13 海信KFR-25GW/57D、KFR-32GW/57D型空调器室内机电气接线图
(www.daowen.com)

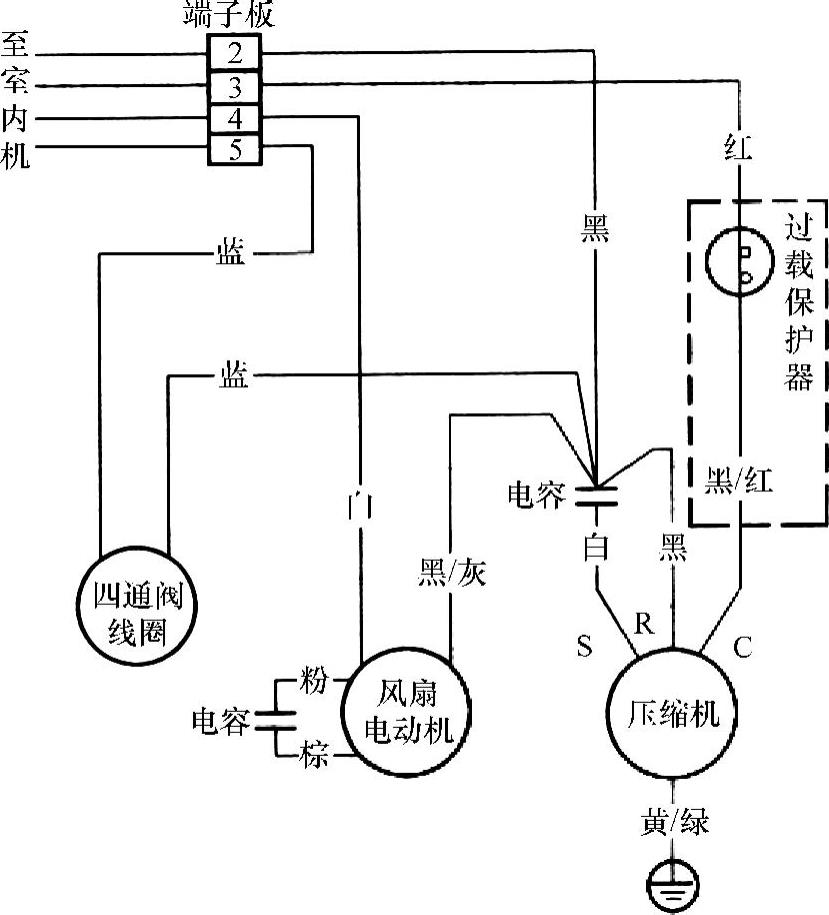

图4-14 海信KFR-25GW/57D、KFR-32GW/57D型空调器室外机电气接线图
经C105和C106滤波后的220V市电电压通过电源变压器T1降压，从它的二次绕组输出12V（与市电电压高低有关）左右的交流电压，再通过D101～D104桥式整流产生的脉动直流电压，不仅送到市电过零检测电路，而且经D105送到E101两端，经它滤波后产生12V左右直流电压。该电压不仅为继电器、摆风电动机等负载供电，而且通过三端稳压器IC101（7805）稳压，E102和C104滤波获得5V直流电压，为微处理器（CPU）、温度检测电路、遥控接收电路等供电。
