空调器电脑板采用的典型市电输入电路由过电压、过电流保护电路和电路滤波器构成，如图1-3所示。

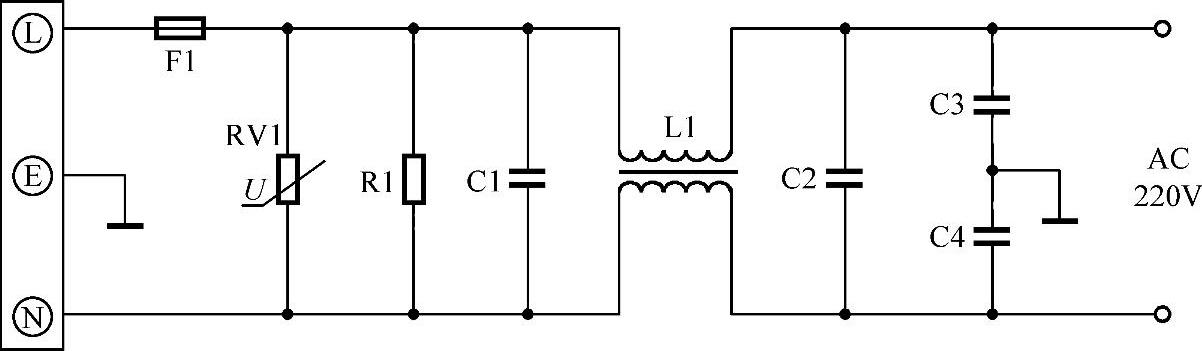

图1-3 市电滤波与保护电路

1.电路分析

（1）电路滤波器

电路滤波器（高频滤波器）由互感线圈L1，差模电容C1、C2和共模滤波电容C3、C4组成。

L1是由一个磁芯和两个匝数相同但绕向相反的绕组构成的，因此其磁芯不会饱和，可有效地抑制对称性干扰脉冲，并且抑制效果与电感量成正比。

差模电容（也称X电容）C1、C2主要用来抑制对称性干扰脉冲。抑制效果和电容容量成正比，但容量也不能过大，否则不仅会浪费电能，而且还对市电电网带来污染。

R1是C1、C2的泄放电阻，在关机后为C1、C2提供放电回路，使C1、C2在下次开机时能够更好地抑制干扰脉冲。放电效果与R1的阻值成反比，但阻值过小会浪费电量，并且R1容易损坏。

共模电容（也称Y电容）C3、C4主要用来抑制不对称性干扰脉冲。抑制效果和电容容量成正比，但容量也不能过大，否则可能会影响电脑板电路的正常工作。

（2）市电过电流、过电压保护

市电输入回路串入的3.15～5A熔断器（俗称保险管）F1用于过电流保护。当后面的电路异常，使电流超过熔断器标称值时，F1内的熔体过电流熔断，切断市电输入回路，不仅可避免扩大故障范围，而且避免了过电流给电网带来危害，实现了过电流保护。(www.daowen.com)

防止市电过电压最简单的方法就是在市电输入回路并接一只压敏电阻RV1，当市电正常时RV1相当于开路，不影响电源等电路正常工作。当市电过高时它击穿，使熔断器F1过电流熔断，切断市电输入回路，避免了市电滤波元件或电源电路的元器件过电压损坏。

2.常见故障与检测

（1）常见故障

滤波电容C1、C2和压敏电阻RV1过电压损坏后，表面通常有裂痕或黑点；C1、C2和RV1击穿短路后，会引起熔断器F1过电流熔断，产生整机不工作的故障。

互感线圈L1的磁芯松动，它会发出“吱吱”声；若绕组出现匝间短路，会导致熔断器F1内的熔体过电流熔断，此时它的绕组有发黑等异常现象；若L1的引脚脱焊，则会导致开关电源无市电电压输入而不工作，电源电路无电压输出，产生整机不工作的故障。

注意

熔断器F1内部的熔体（保险丝）过电流熔断后，熔体的残渣会在玻璃壳内壁上产生黑斑或黄斑，有时还会导致玻璃壳因过热而破裂的现象。若玻璃壳内壁上有严重的黑斑或黄斑，说明过电流情况较严重，通常是因为负载有元件击穿或严重漏电所致；若玻璃壳上有轻微的黄斑，则说明过电流不严重，有时是熔断器自身损坏。

（2）检测

怀疑RV1、C1、C2击穿而它们的外观正常时，可采用数字式万用表的通断测量挡（二极管挡）或指针式万用表的R×1挡在路测量，若蜂鸣器鸣叫或阻值较小，则说明RV1、C1、C2击穿，再脱开它们的一个引脚后测量，就可以确认是RV1击穿，还是C1或C2击穿。

当然，怀疑熔断器异常时，也可以通过测量它的阻值是否正常确认它是否开路。
