1.构成

典型变频空调器的电脑控制电路由室内机电脑板（简称室内电脑板）、室外机电脑板（简称室外电脑板）两大部分构成，如图1-2所示。

图1-2与图1-1的区别：一是采用了两块电脑板，而定频空调器多采用一块电脑板，仅个别的定频空调器采用两块电脑板；二是压缩机采用交流变频压缩机或直流变频压缩机，并且采用了驱动模块IPM（智能功率模块）；三是设置了通信电路。

2.电路作用

室内机电脑板和室外机电脑板都有电源电路、微处理器（CPU）、温度检测系统、供电开关系统、显示系统，而这些电路与图1-1所示电路作用相同。下面介绍不同电路的作用。

（1）IPM(www.daowen.com)

IPM的功能就是驱动压缩电动机运转，使压缩机能够按微处理器的要求进行工作。

（2）通信电路

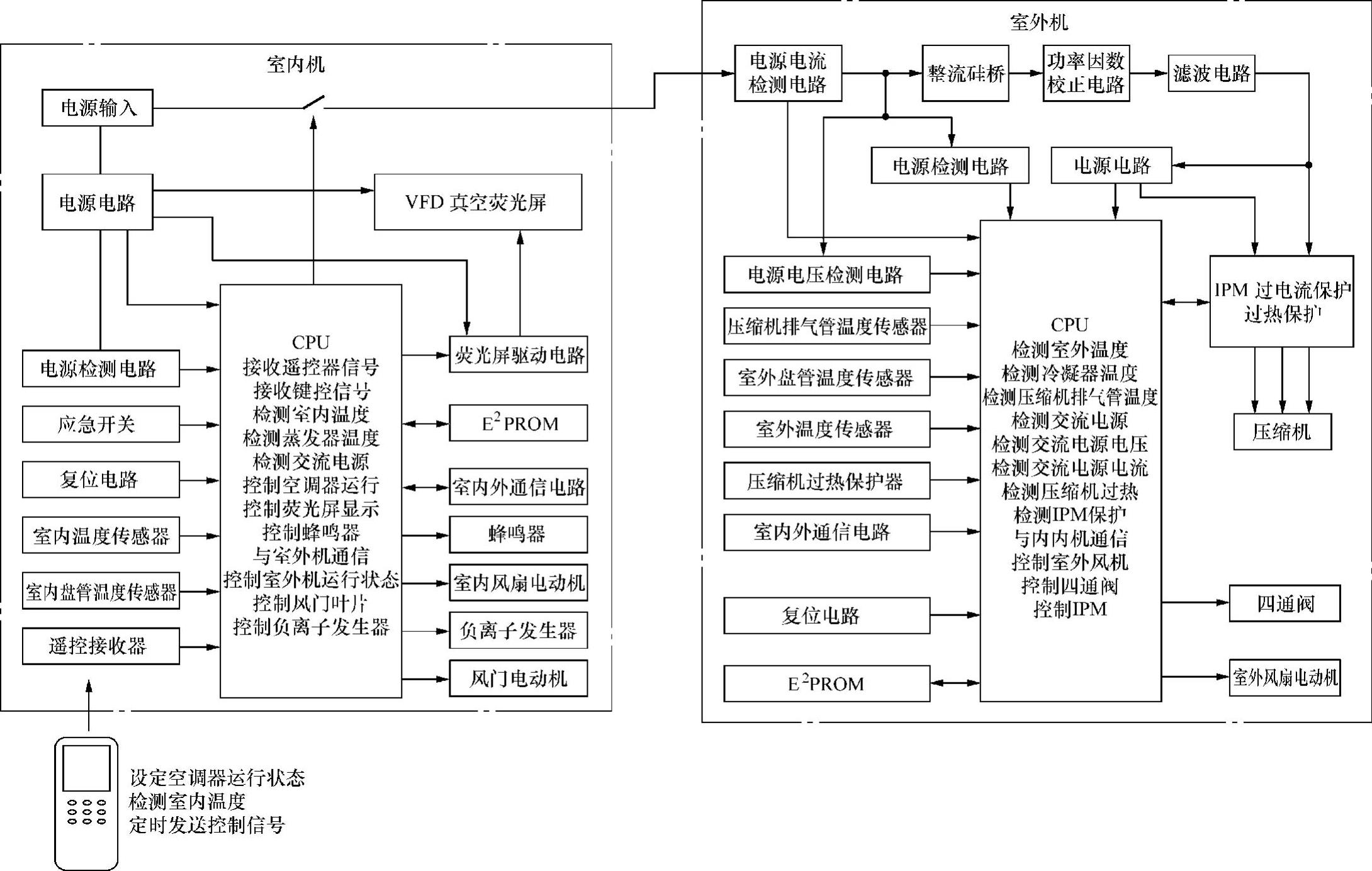

图1-2 典型变频空调器电脑控制电路构成框图

通信电路的作用就是将室内机电脑板和室外机电脑板连接起来，使室内机电脑板能够对室外机电脑板进行控制，使其按室内机电脑板的指令工作。同时，室外机电脑板也通过通信电路将它的工作状态反馈给室内机电脑板，以便室内机根据检测的温度等信息实施控制。若室内机电脑板不能接收到室外机传来的信号或接收的信号不正常时，部分变频空调器会发出控制信号使整机停止工作并通过显示屏、蜂鸣器发出报警信号，而有的空调器室内机仅通过显示屏显示故障代码，而室外机停机控制由室外微处理器独立控制完成。
