Step1.选择下拉菜单命令，系统弹出“选取钻孔的点”对话框，选取图2.25所示的圆的中心点（共8个）为钻孔点，然后单击按钮，完成排序方式的设置。

Step2.单击按钮，完成选取钻孔点的操作，同时系统弹出“2D刀具路径–钻孔/全圆铣削 深孔钻-无啄孔”对话框。

图2.24 刀具路径

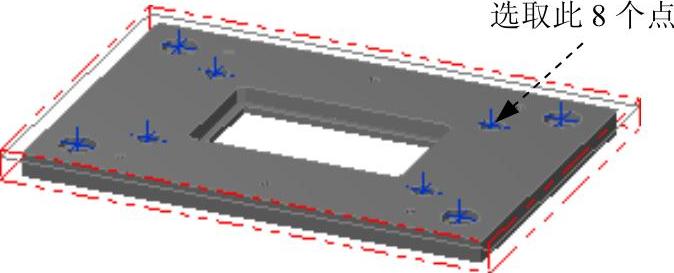

图2.25 定义钻孔点(www.daowen.com)

Step3.创建刀具。在“2D刀具路径–钻孔/全圆铣削 深孔钻–无啄孔”对话框中，单击节点，切换到“刀具参数”界面；在刀具列表框中选择刀具。

Step4.设置切削参数。在“2D刀具路径­钻孔/全圆铣削 深孔钻–无啄孔”对话框中的左侧节点列表中单击节点，在文本框中输入0。

Step5.设置共同参数。在“2D刀具路径–钻孔/全圆铣削 深孔钻-无啄孔”对话框中的左侧节点列表中，单击节点，在文本框中输入0，在文本框中输入-15，完成共同参数的设置。

Step6.设置刀尖补正参数。在“2D刀具路径–钻孔/全圆铣削 深孔钻–无啄孔”对话框中的左侧节点列表中单击节点下的节点，然后选中复选框，其他参数采用系统默认设置值。

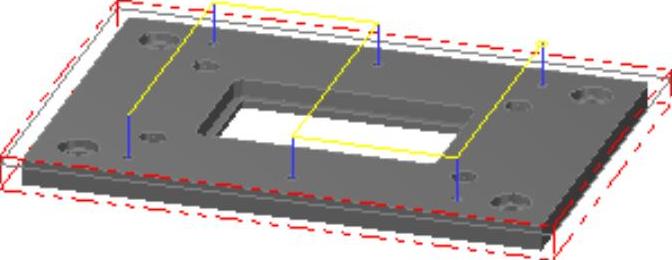

Step7.单击“2D刀具路径–钻孔/全圆铣削 深孔钻–无啄孔”对话框中的按钮，完成加工参数的设置，此时系统将自动生成图2.26所示的刀具路径。
