【摘要】:由于用途和工作条件不同,滚动轴承结构形式多种多样,但其基本结构都是由内圈2、外圈1、滚动体3和保持架4等基本零件构成,如图156所示。外圈 通常支承在轴承座或机器的壳体上,起支承滚动体的作用。滚动体 它是指在内外滚道间滚动的球或滚子。滚动体装在内圈和外圈之间,起滚动和传递载荷的作用。滚动体是承受载荷的零件,其形状、大小和数量决定了轴承承受载荷的能力和高速运转的性能。
答:用于支承载荷,且彼此相对运动的零件间做滚动运动的支承,称为滚动轴承。它可用于承受径向、轴向或径向与轴向联合载荷。由于它摩擦因数小,承载能力强,且已形成具有不同结构、不同规格,可由专业厂提供的系列产品,因而在各种机械中得到广泛应用,特别适用于高速运转机构。
由于用途和工作条件不同,滚动轴承结构形式多种多样,但其基本结构都是由内圈2、外圈1、滚动体3和保持架4等基本零件构成,如图156所示。

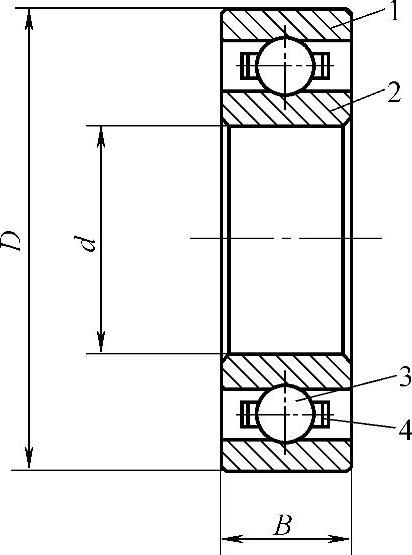

图156 滚动轴承
1—外圈 2—内圈 3—滚动体 4—保持架
(1)内圈 通常与轴颈相配合,多数情况下,内圈与轴颈一起旋转。内圈外圆表面上有供钢球或滚子滚动用的内滚道。(www.daowen.com)
(2)外圈 通常支承在轴承座或机器的壳体上,起支承滚动体的作用。外圈的内表面上有供钢球或滚子滚动用的外滚道。
(3)滚动体 它是指在内外滚道间滚动的球或滚子。滚动体装在内圈和外圈之间,起滚动和传递载荷的作用。滚动体是承受载荷的零件,其形状、大小和数量决定了轴承承受载荷的能力和高速运转的性能。
(4)保持架 将轴承中的滚动体均匀地相互隔开,使每个滚动体在内外圈之间正常滚动。
除此之外,各种不同结构的轴承与其相配的零件还有防尘盖、密封圈、止动垫圈及紧定套等。
