圆锥配合的基本要求详解

如前所述,圆锥配合是公称圆锥相同的内、外圆锥直径之间,由于结合不同所形成的关系。为此,圆锥配合两相配圆锥应满足以下要求。

1)具有相同的锥度或圆锥角。

2)标注尺寸公差的圆锥直径的公称尺寸应一致。

3)相配合的圆锥应保证各配合件的径向和(或)轴向位置。确定直径和位置的理论正确尺寸与两装配件的基准平面有关。

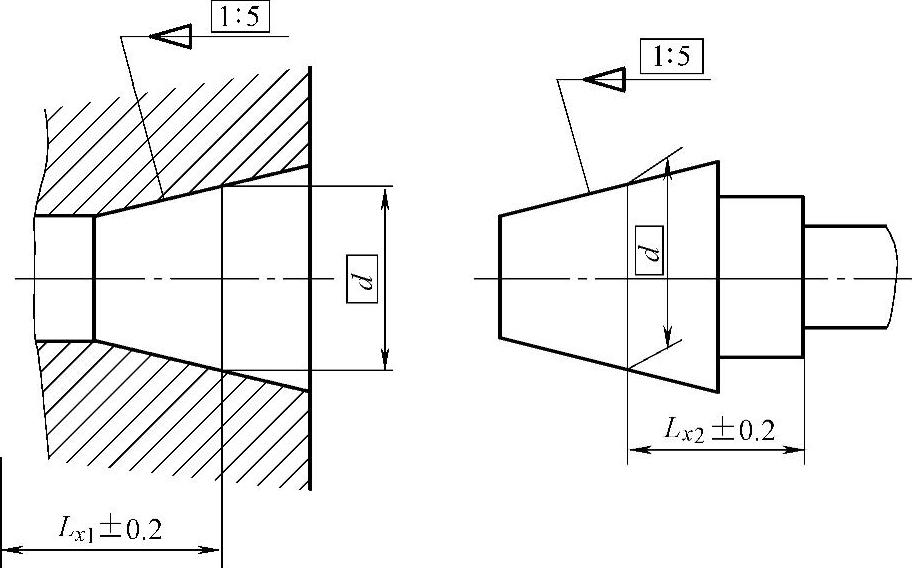

图148 相配合的圆锥注法(1)

图148所示为两相配合的圆锥孔与轴,两相配合锥体的锥度都是1∶5,且各自给定横截面处圆锥直径均给出相同的理论正确尺寸d。此时,给定横截面的长度分别以各自零件上基准平面给出Lx1Lx2,并给出公差,以保证装配后轴向位置的正确。(www.daowen.com)

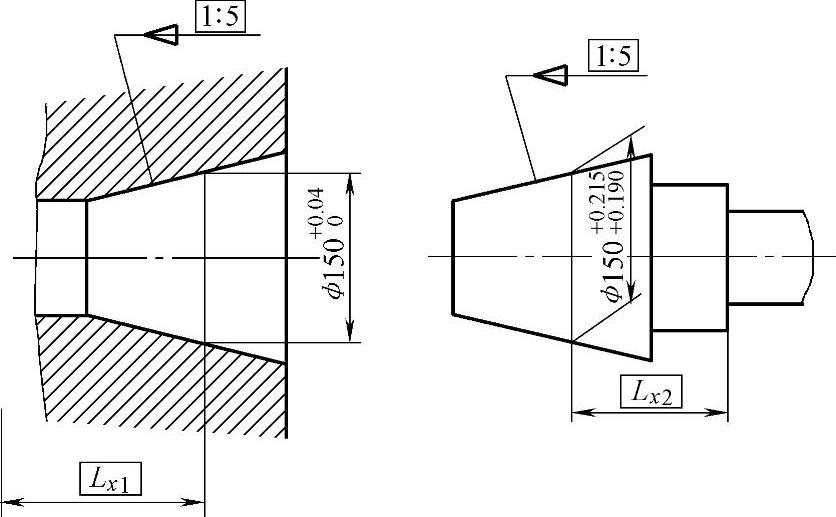

如图149所示,给出两配合件锥度均为1∶5,且两锥体上标注尺寸公差的圆锥直径的公称尺寸都是150mm,并分别给出不同公差要求。而此时给定横截面的长度分别以各自零件上的基准平面为基准给出理论正确尺寸Lx1Lx2,这样可保证装配的轴向位置和配合精度。


图149 相配合的圆锥注法(2)

4)结构型圆锥配合推荐采用基孔制。内、外圆锥直径公差带及配合按GB/T 1801选取,如GB/T 1801给出的常用配合不能满足需要,可按GB/T 1800规定的基本偏差和标准公差组成所需配合。

5)位移型圆锥配合的内、外圆直径公差带的基本偏差推荐用H、h、JS、js,其轴向位移的极限值按GB/T 1801规定的极限间隙或极限过盈来计算。
