如何确定公称尺寸≤500mm轴的基本偏差?

时间:2023-06-24 理论教育 版权反馈
【摘要】:基本偏差cd、ef和fg用于公称尺寸小于10mm轴的转动配合,其绝对值分别按c与d、e与f、f与g的绝对值的几何平均值来确定。基本偏差n则是按与H6组合为过盈配合,而与H7组合呈现过渡配合考虑的,故基本偏差n的数值应大于IT6且小于IT7,因此取下极限偏差ei=5D0.34。

如何确定公称尺寸≤500mm轴的基本偏差?

基本偏差是根据生产中配合性能的需要确定的。标准中规定的公称尺寸小于或等于500mm轴的基本偏差按表11所列的计算公式求得。

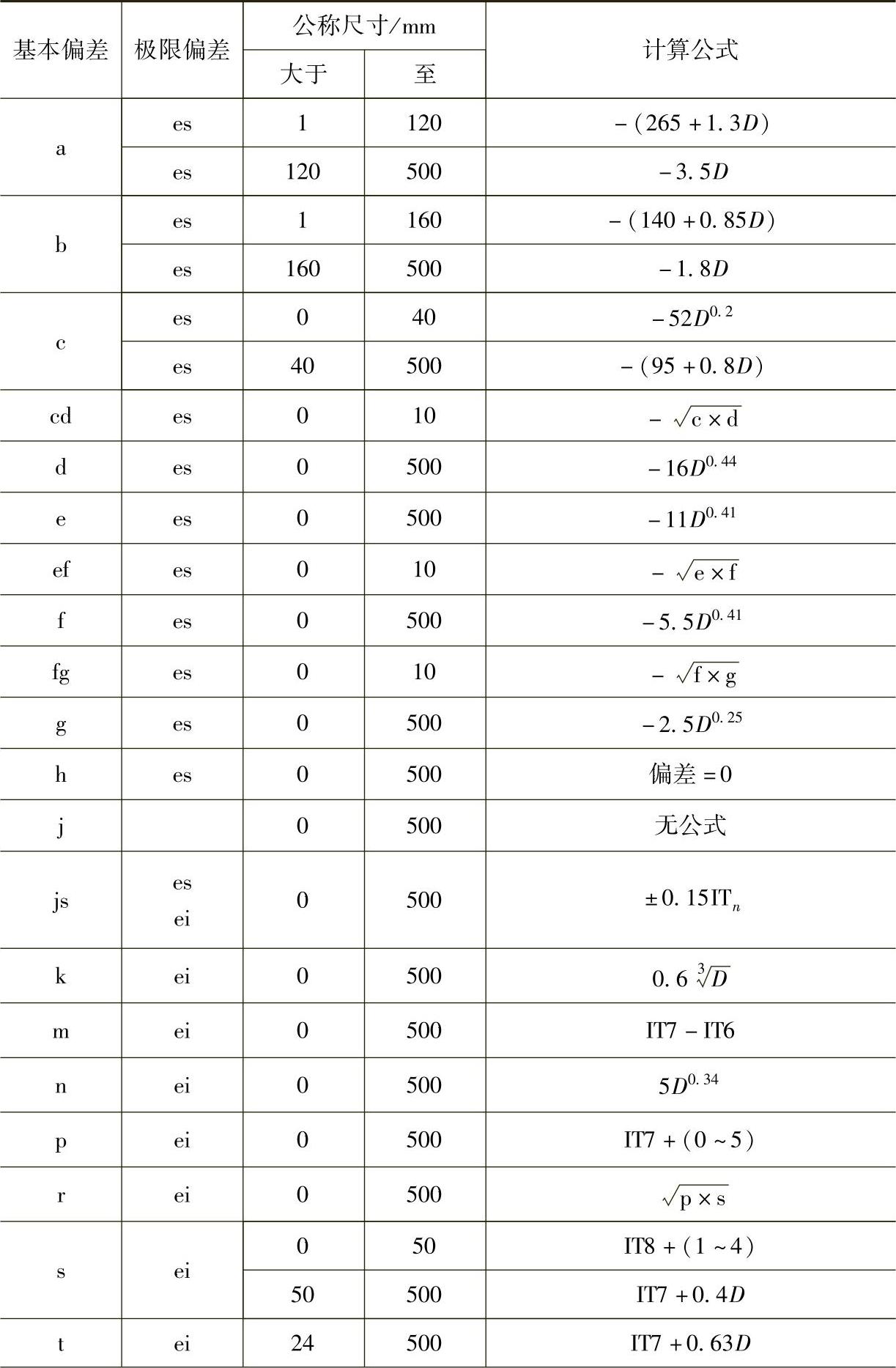

11 公称尺寸小于或等于500mm轴的基本偏差计算公式

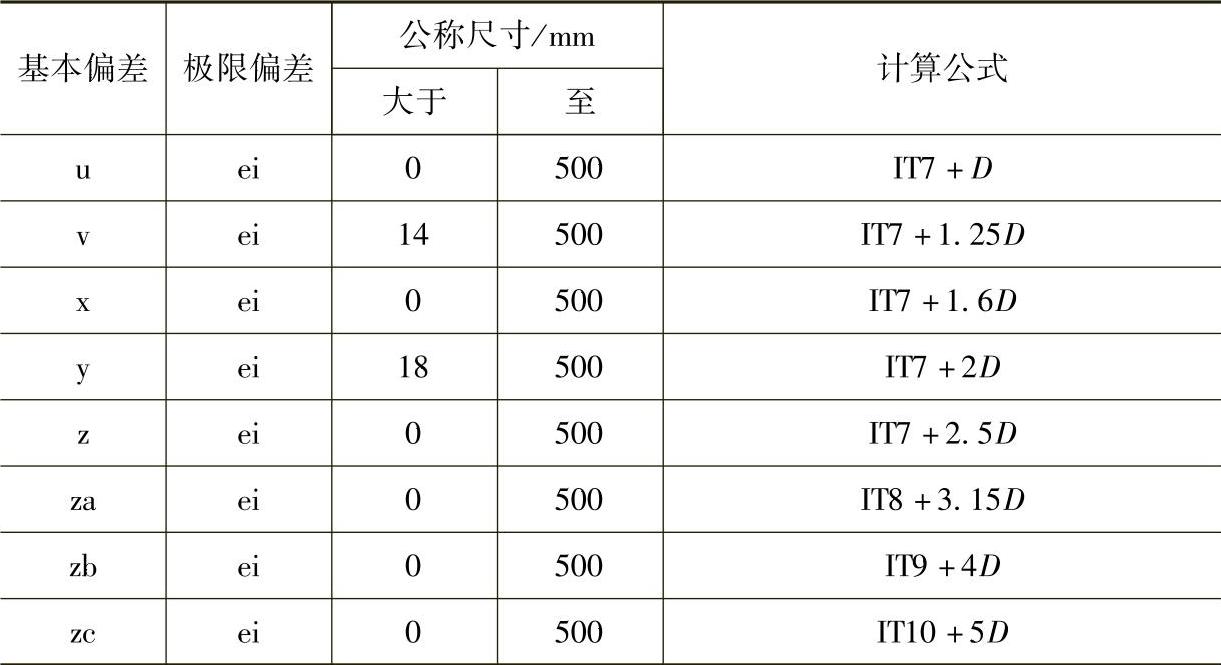

(续)


注:1.公式中D是公称尺寸段的几何平均值,单位为mm,基本偏差的计算结果以μm为单位。

2.基本偏差k的计算公式仅适用于标准公差等级IT4~IT7,其他等级的基(www.daowen.com)

本偏差k=0。

表中计算公式是根据以下原则确定的。

基本偏差a~h的公差带均在零线之下,用于间隙配合,基本偏差的绝对值正好等于与基准孔H相配时的最小间隙,因此该范围内的基本偏差,应按间隙配合的要求建立公式。其中a、b、c用于大间隙配合或热动配合,故应考虑受热膨胀的影响,基本偏差采用与直径成正比关系。基本偏差d、e、f用于转动配合,为保证建立起良好的液体摩擦状态,故按液体摩擦理论计算,间隙应与D成正比。又考虑到表面粗糙度的影响,间隙适当地减小,故使D的指数小于0.5。基本偏差g用于滑动和定心配合,要求间隙更小,故D的指数减小。基本偏差cd、ef和fg用于公称尺寸小于10mm轴的转动配合,其绝对值分别按c与d、e与f、f与g的绝对值的几何平均值来确定。

基本偏差h为基准轴的上极限偏差,它与基准孔H构成最小间隙为零的配合。

基本偏差j~n的公差带在零线之上,且靠近零线,用于过渡配合。其中j仅保留j5~j8,除j8按IT8等分外,其余均取经验数据。基本偏差k~n主要用于过渡配合,为了便于拆卸,其过盈量不能过大。基本偏差k只规定了k4~k7的基本偏差计算公式978-7-111-55370-0-Chapter04-7.jpg,该数值均很小,只有1~5μm,其余等级均取为下极限偏差ei=0。基本偏差n则是按与H6组合为过盈配合,而与H7组合呈现过渡配合考虑的,故基本偏差n的数值应大于IT6且小于IT7,因此取下极限偏差ei=5D0.34

基本偏差p~zc是按过盈配合来规定的,并以最小过盈来考虑,故大多数是以H7为基础求得,其中p与H7配合时,最小过盈只有0~5μm。基本偏差r的数值是按p与s的几何平均值来确定。基本偏差s~zc均用于过盈配合,它们的基本偏差计算公式是由两项组成。若去掉IT一项,第二项即为配合的最小过盈。它是按材料力学计算,保证传递所需转矩的最小过盈与直径成正比关系而建立的,其最小过盈系数采用优先数系,具有较好的规律性,便于选用。
