间隙配合及其计算方法解析

具有间隙(包括最小间隙等于零)的配合,称为间隙配合。相互配合的孔与轴,在给定的公差带范围内,从中任取一对孔和轴相配,它们之间总是具有间隙(包括最小间隙为零的极限状况),如图16所示。

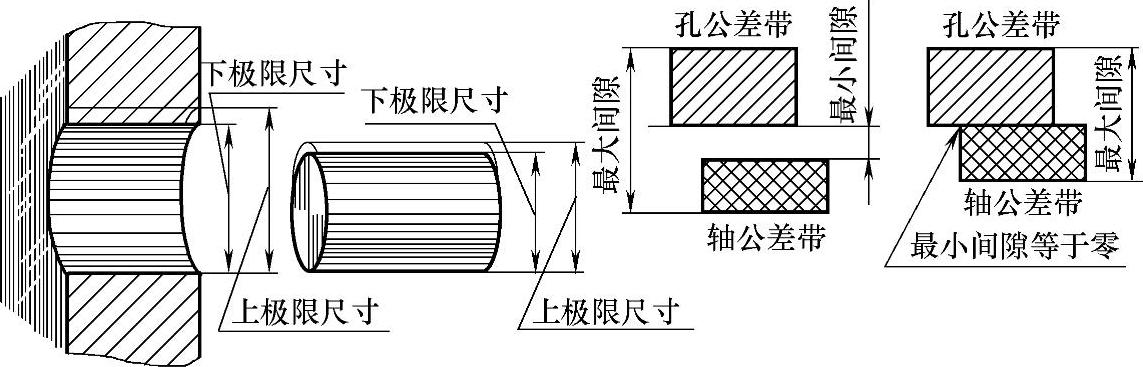

图16 间隙配合

间隙配合中,孔的公差带完全位于轴的公差带之上(图16右方)。

在间隙配合中,孔的上极限尺寸减轴的下极限尺寸之差,即为最大间隙,如图17所示。用公式表示为

最大间隙=孔上-轴下或最大间隙=孔的上极限偏差-轴的下极限偏差

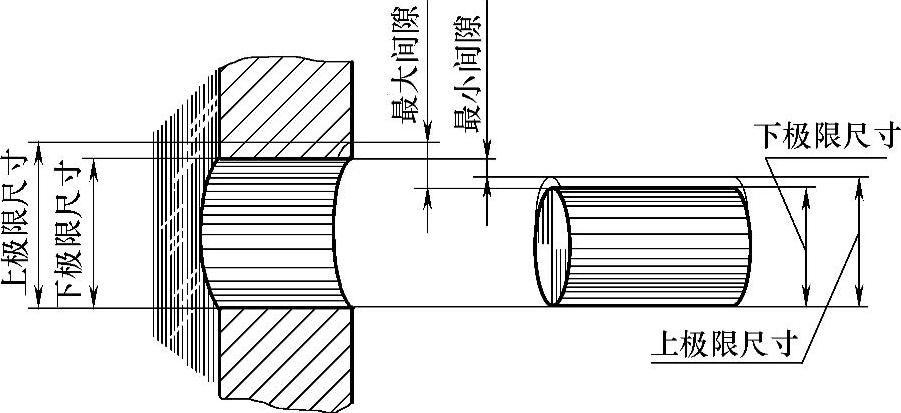

图17 间隙配合的最大与最小间隙

在间隙配合中,孔的下极限尺寸减轴的上极限尺寸之差,即为最小间隙(图17)。用公式表示为

最小间隙=孔下-轴上或最小间隙=孔的下极限偏差-轴的上极限偏差

例 计算间隙配合ϕ50H8/f7的最大间隙与最小间隙。

首先由标准中查得孔ϕ50H8和轴ϕ50f7的极限偏差分别为ϕ50+0.0390mm和ϕ50-0.025-0.050mm(详见后述),其公差带图如图18所示。由此可得

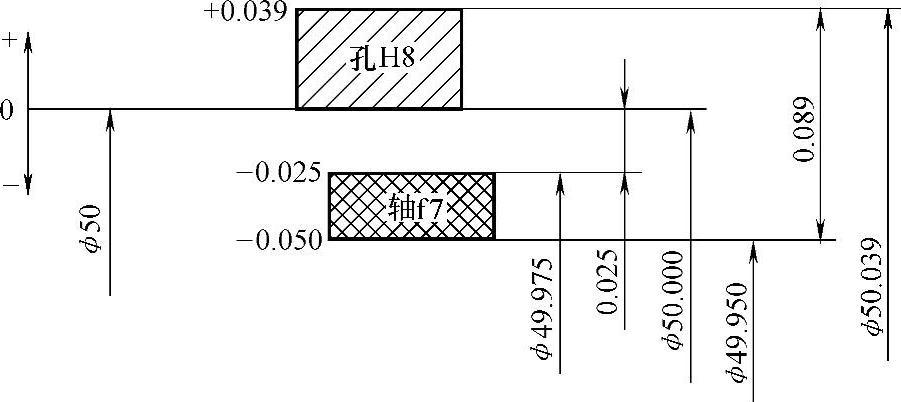

图18 ϕ50H8/f7间隙配合公差带图

孔和轴的公称尺寸 ϕ50mm

孔的上极限尺寸 ϕ50.039mm

孔的下极限尺寸 ϕ50.000mm

轴的上极限尺寸 ϕ49.975mm

轴的下极限尺寸 ϕ49.950mm

最大间隙=50.039mm-49.950mm

或 =0.039mm-(-0.050)mm=0.089mm

最小间隙=50.000mm-49.975mm

或 =0mm-(-0.025)mm=0.025mm

在间隙配合中,相配合的孔和轴的实际尺寸之差,称为实际间隙,用公式表示为

实际间隙=孔的实际尺寸-轴的实际尺寸
