配网自动化工程所使用的通信介质主要有光纤、屏蔽双绞线、配电线。一个由有线方式构成的配电网自动化通信方案的网络结构如图2.20所示，图中CP表示自愈型光收发器。

从系统运行的情况看，屏蔽双绞线不适宜作为主干通信网络的通信介质。图2.20是一个包含主站、子站、FTU、TTU以及电量集抄系统的完整的配电自动化系统，下面分层次对各部分使用的通信介质进行说明。

（1）主站与子站之间，使用单模光纤。实施配电自动化的电力企业（供电局），大多在调度中心与变电所之间已经建立了单模光纤通信网络，配网自动化系统主站与子站之间的通信可以借用这个通道，以节省再次铺设通信线路的投资。而且，主站与子站之间的通信距离相对较远，中间又没有中继装置，单模光纤的传输距离在6km以上，完全能够满足要求。

(www.daowen.com)

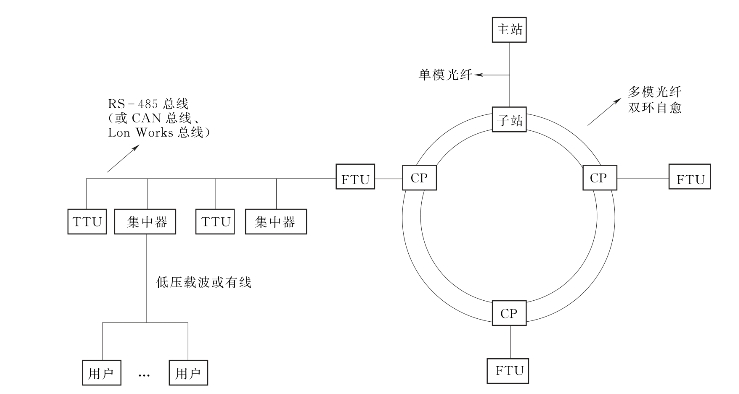

图2.20　配电自动化系统通信方案网络结构图

（2）子站与FTU之间，使用多模光纤。主干通信网络采用光纤作为通信介质，可靠性高，出现故障的可能性低。光纤通信网络相对于有线及无线而言，投资要高一些，但光纤通信网络可靠性高，而且目前光缆的价格及光收发器的价格也可以接受。使用自愈双环网，可以保证通信网络故障时不至于导致整个网络通信的崩溃。因为子站与FTU之间形成的通信网络之间，各个通信节点的距离较短，很少超过3km，多模光纤已经能够满足要求，不需要使用单模光纤。因此子站与FTU之间可使用多模光纤，构成自愈双环网。

（3）TTU与电量集抄系统的数据的转发。如果由FTU负责附近下TTU及电量集抄系统数据的转发，可以利用有线（屏蔽双绞线）方式采用现场总线（如RS-485、CAN总线、LonWorks总线等）通信，由于TTU与电量集抄系统的数据实时性要求不高，通信介质选用屏蔽双绞线已经能够满足要求。FTU负责附近TTU及集抄系统的转发，仅作为数据传输的通道，不进行数据解包工作。对于TTU及电量集抄系统的数据的处理，还有另外一种方式，即将TTU及电量集抄系统的数据通过配电载波送到子站，但配电网自动化系统的网络重构及线路故障时会对配电载波通信有影响，虽然说NDLC能解决这一问题，还是应考虑多方面的影响。

集抄部分集中器与电量采集终端之间可以采用低压载波，或采用RS-485方式。
