成组工艺的设计方法优化

1.复合零件法

按照零件组中的复合零件来编制工艺规程的方法称为复合零件法。所谓复合零件,是指拥有同组零件的全部待加工表面要素的一个零件。它可以是零件组中实际存在的某个具体零件,也可以是一个假拟的零件。如图7-5(a)所示的复合零件包含了组内其他零件所具有的所有5种加工表面要素,按照这一零件所设计的工艺过程,即该零件组的成组工艺。只要从中删除一些不为某一零件所用的工序或工步内容,便能为组内其他零件使用,形成各个零件的加工工艺。

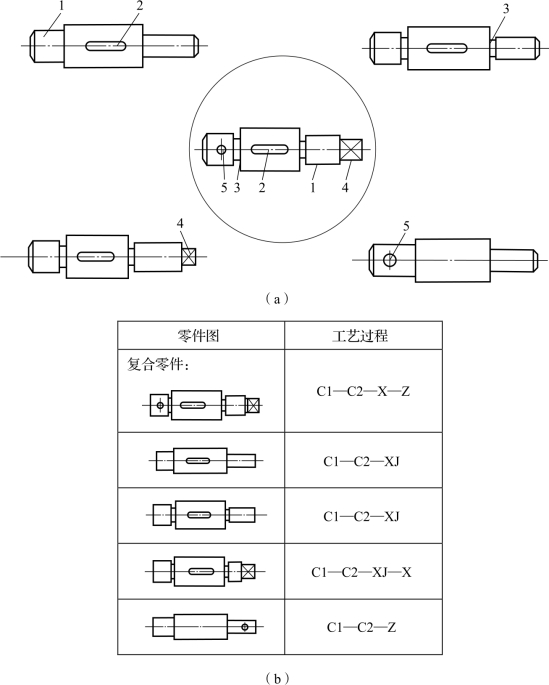

图7-5 按复合零件法设计成组工艺

(a)零件组及其复合零件;(b)工艺过程
1—外圆柱面;2—键槽;3—功能槽;4—平面;5—辅助孔
C1—车;C2—车;XJ—铣键槽;X—铣方头;Z—钻(www.daowen.com)

2.复合路线

对于形状不规则的非回转体零件,有时找出某一零件组的复合零件十分困难,此时可以采用复合路线法。复合路线法是在零件分类成组的基础上,分析比较全组所有零件的工艺路线,从中选出工艺较长、流程合理、代表性强的一条作为基础工艺路线,然后将其他零件的工序(去掉重复的)按合理的位置安插到基础工艺路线中,便得到一条适合整个零件组的成组工艺路线,并以它为依据来编制详细的工艺规程。图7-6所示为按复合路线法设计成组工艺的实例。

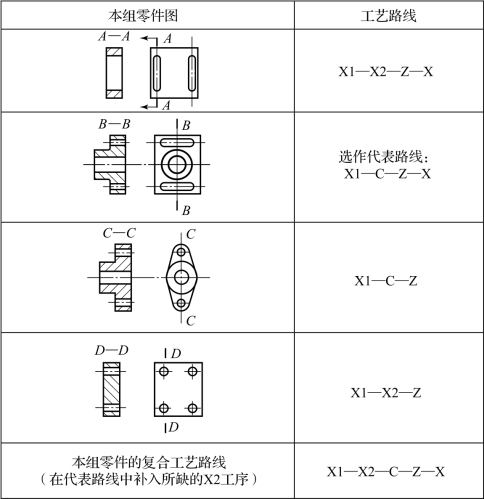

图7-6 按复合路线法设计成组工艺的实例

X1—铣一面;X2—铣另一面;C—车;Z—钻;X—铣槽
