1.零件分类编码的基本原理

分类是一种根据特征属性的有无,把事物划分成不同组的过程。编码能用于分类,它是对不同组的事物给予不同的代码。成组技术的编码,是对机械零件的各种特征给予不同的代码。这些特征包括零件的结构形状、各组成表面的类别及配置关系、几何尺寸、零件材料及热处理要求,各种尺寸精度、形状精度、位置精度和表面粗糙度等要求。对这些特征进行抽象化、格式化,就需要用一定的代码(符号)来表述。所用的代码可以是阿拉伯数字、拉丁字母,甚至汉字,以及它们的组合。最方便、最常见的是数字码。

迄今为止,世界各国已制定了几十种编码系统,其中德国阿享工业大学奥匹兹教授领导的机床和生产工程实验开发的OPITZ零件分类编码系统,在国际上获得较为广泛的应用。我国已制定了机械工业成组技术分类编码系统(JLBM-1系统)。

2.JLBM-1分类编码系统

JLBM-1系统是由我国机械工业部组织制定并批准的分类编码系统,于1984年正式成为我国机械工业部的指导性技术文件。它由15个码位组成,采用混合式代码结构。其结构如图7-2所示。

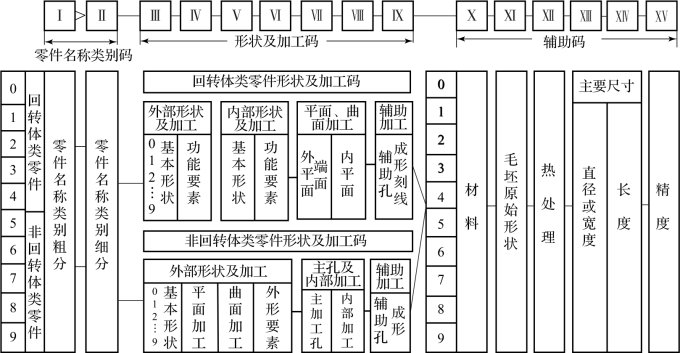

图7-2 JLBM-1分类编码系统结构示意图

该系统的1、2码位表示零件的名称类别,它采用零件的功能和名称作为标志,以矩阵表的形式表示出来,不仅容量大,也便于设计部门检索。但由于零件的名称不规范,可能会造成混乱,因此在分类前必须先对企业的所有零件名称进行统一并使其标准化。

3~9码位是形状及加工码分别表示回转体零件和非回转体零件的外部形状、内部形状、平面、孔及其加工与辅助加工的种类。

10~15码位是辅助码表示零件的材料、毛坯、热处理、主要尺寸和精度的特征。尺寸码规定了大型、中型与小型三个尺寸组,分别供仪表机械、一般通用机械和重型机械等三种类型的企业参照使用。精度码规定了低精度、中等精度、高精度和超高精度四个等级。在中等精度和高精度两个等级中,再按有精度要求的不同加工表面而细分为几个类型,以不同的特征码来表示。

表7-1~表7-4列出了JLBM-1分类系统的部分内容,供查阅。

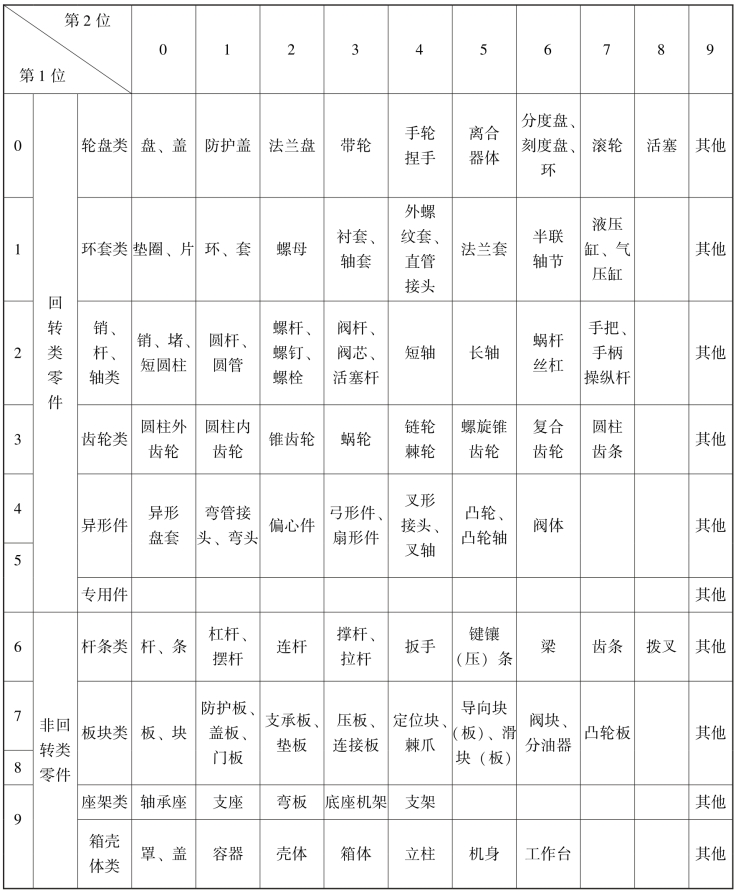

表7-1 JLBM-1分类系统的名称类别分类表

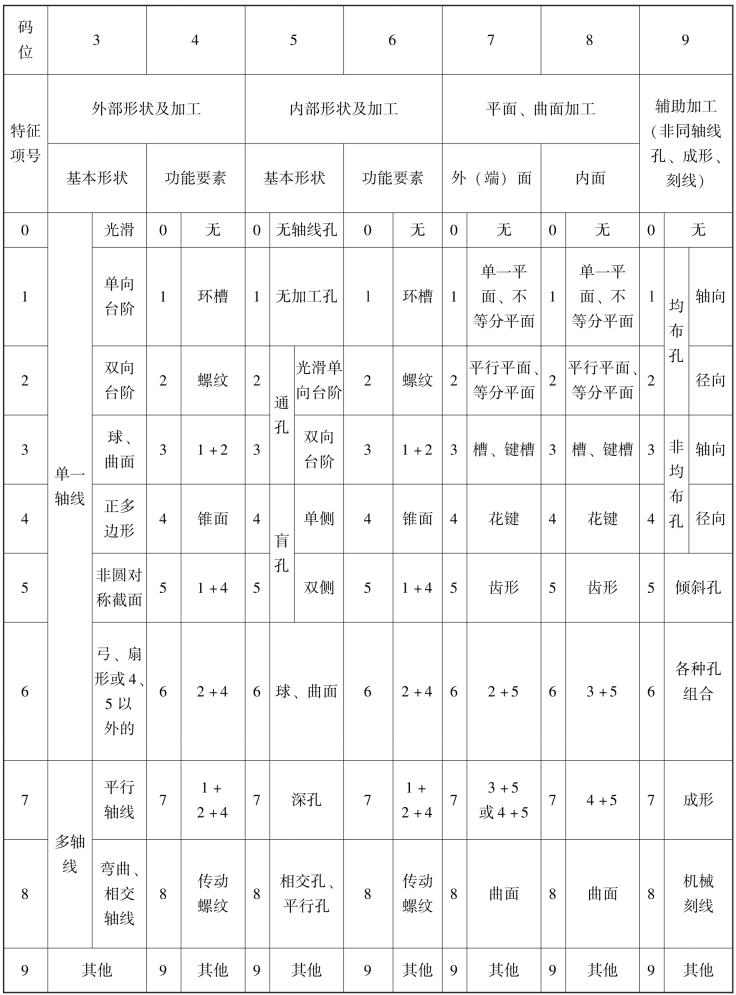

表7-2 JLBM-1分类系统回转件分类表(第3~9码位)(www.daowen.com)

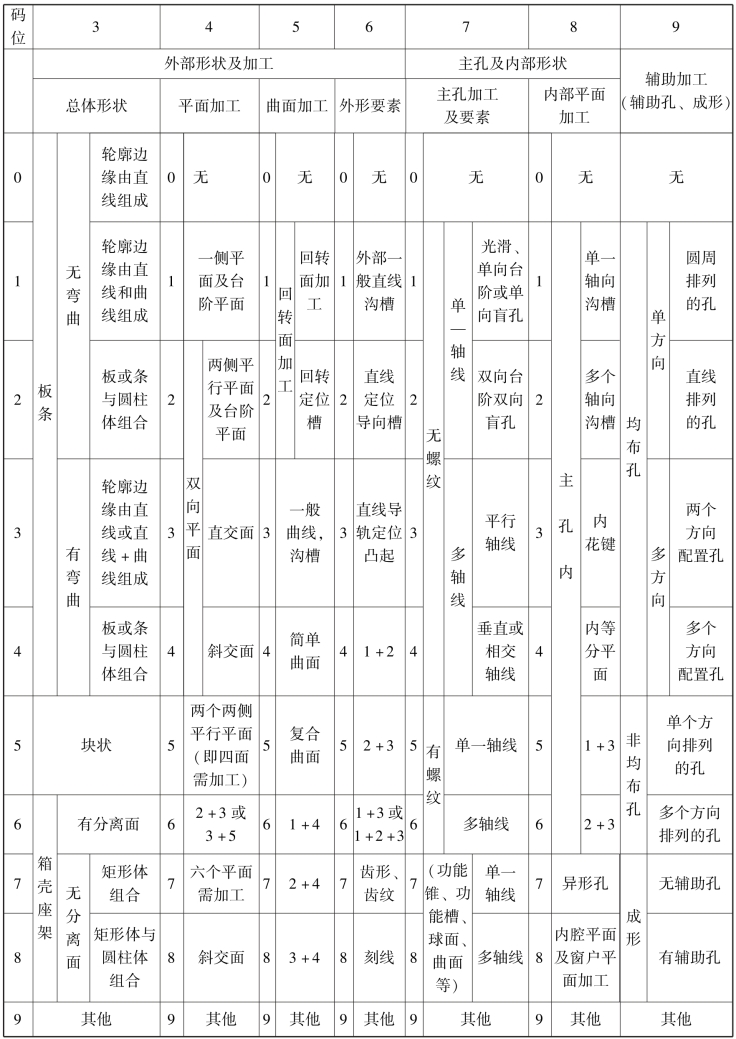

表7-3 JLBM-1分类系统非回转件分类表(第3~9码位)

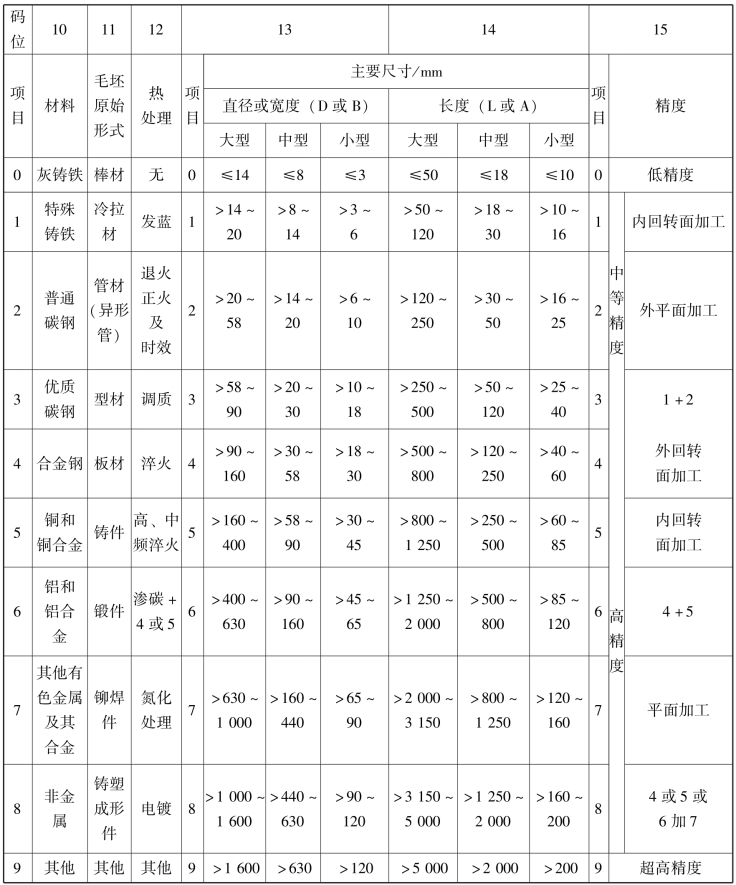

表7-4 JLBM-1分类系统材料、毛坯、热处理、主要尺寸、精度分类表

按照JLBM-1系统对如图7-3所示回转体零件进行分类编码的结果如下:

第1~2位表示该零件为回转体类、轮盘类法兰盘,第l位为0,第2位为2。

第3~9位表示该零件“外部基本形状”:单向台阶;“外部功能要素”:无;“内部基本形状”:双向台阶通孔;“内部功能要素”:有环槽;“外平面与端面”:单一平面;“内平面”:无;“辅助加工”:均布轴向孔。第3~9位分别为1、0、5、1、1、0、1。

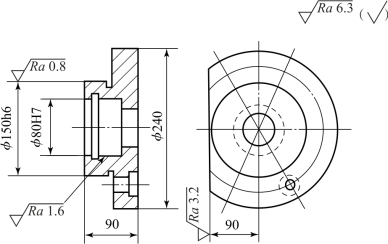

图7-3 JLBM-1分类编码举例

第10~12位表示该零件材料为普通非合金钢,毛坯原始形状为锻件,不进行热处理,第10~12位分别为2、6、0。

第13~15位表示该零件主要尺寸(直径)D>160~400mm;主要尺寸(长度)L>50~120mm;内、外圆与平面中等精度。第13~15位分别为5、1、3。

所以,按JLBM-l系统分类,该零件的分类编码为:021051101260513。
