【摘要】:单击“特征”面板中的“圆角”图标按钮,系统弹出“圆角”属性管理器;如图7-94所示,在“圆角类型”面板中点选“等半径”单选按钮,在“半径”文本框中输入2mm,在“边线、面、特征和环”选项框中,选择图7-93中的边线1,单击“确定”图标按钮,完成倒圆角操作,效果如图7-95所示。图7-91 绘制凸台拉伸草图2图7-92 “凸台-拉伸”属性管理器2图7-93 凸台拉伸实体2图7-94 “圆角”属性管理器图7-95 轴倒圆角图7-96 扇叶模型及其FeatureManager设计树
设置基准面。在FeatureManager设计树中选择“上视基准面”作为草图绘制平面,然后单击“视图(前导)”工具栏中的“正视于”图标按钮,将该基准面转为正视方向。
绘制凸台拉伸草图2。单击“草图”面板中的“圆”图标按钮,以原点为圆心绘制直径为12mm的圆,如图7-91所示。
凸台拉伸实体2。单击“特征”面板中的“拉伸凸台/基体”图标按钮,系统弹出如图7-92所示的“凸台-拉伸”属性管理器;设置拉伸终止条件为“给定深度”,在“深度”文本框中输入80mm,注意拉伸实体的方向,单击“确定”图标按钮,完成凸台拉伸操作。将视图以合适的方向显示,如图7-93所示。

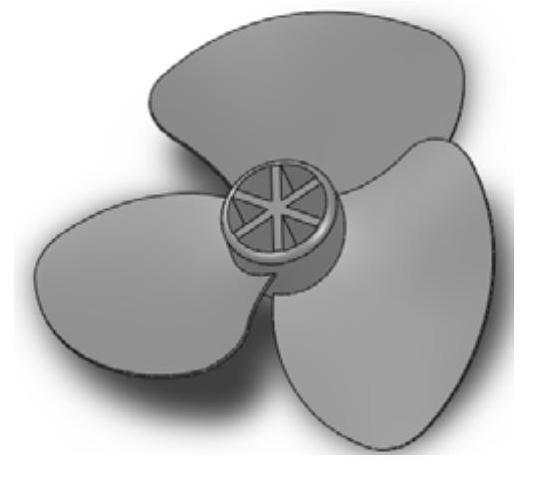

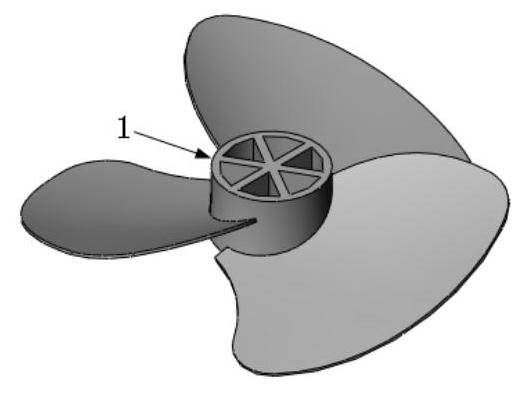

图7-88 圆周阵列实体

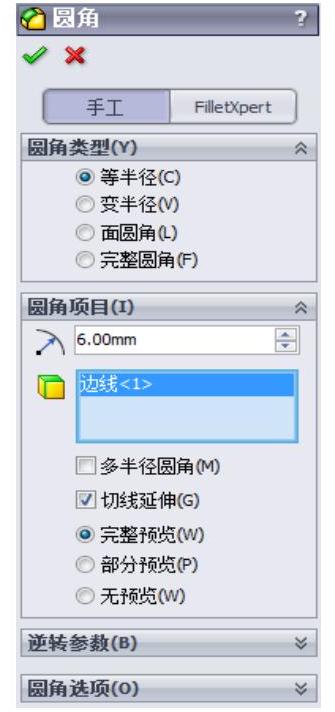

图7-89 “圆角”属性管理器
图7-90 边线倒圆角
轴倒圆角。单击“特征”面板中的“圆角”图标按钮,系统弹出“圆角”属性管理器;如图7-94所示,在“圆角类型”面板中点选“等半径”单选按钮,在“半径”文本框中输入2mm,在“边线、面、特征和环”选项框中,选择图7-93中的边线1,单击“确定”图标按钮,完成倒圆角操作,效果如图7-95所示。
至此完成扇叶的建模,最终得到的扇叶模型及其Feature Manager设计树如图7-96所示。
(www.daowen.com)

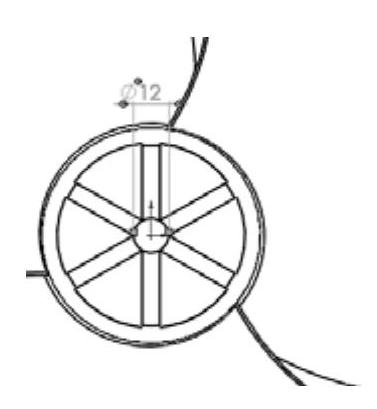

图7-91 绘制凸台拉伸草图2

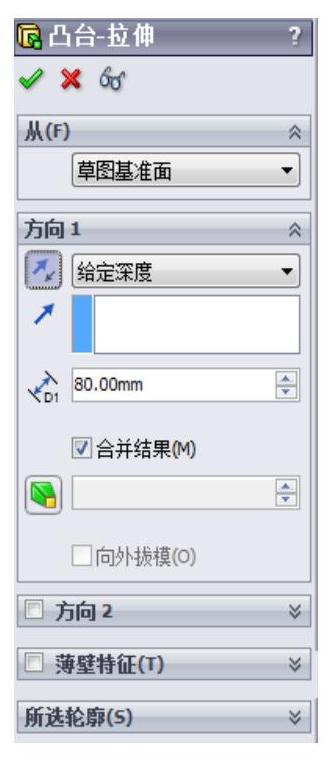

图7-92 “凸台-拉伸”属性管理器2

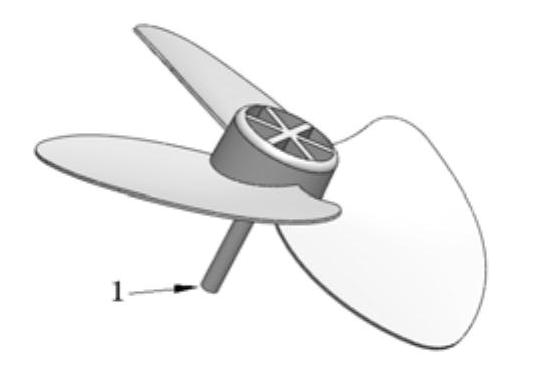

图7-93 凸台拉伸实体2

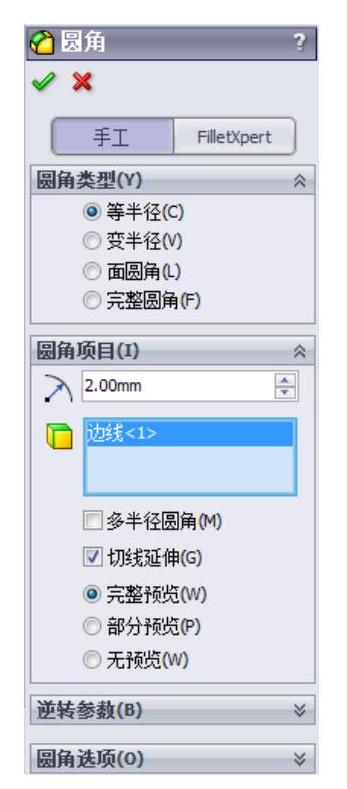

图7-94 “圆角”属性管理器

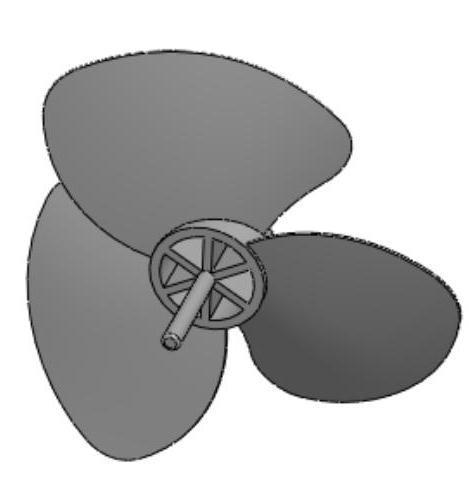

图7-95 轴倒圆角

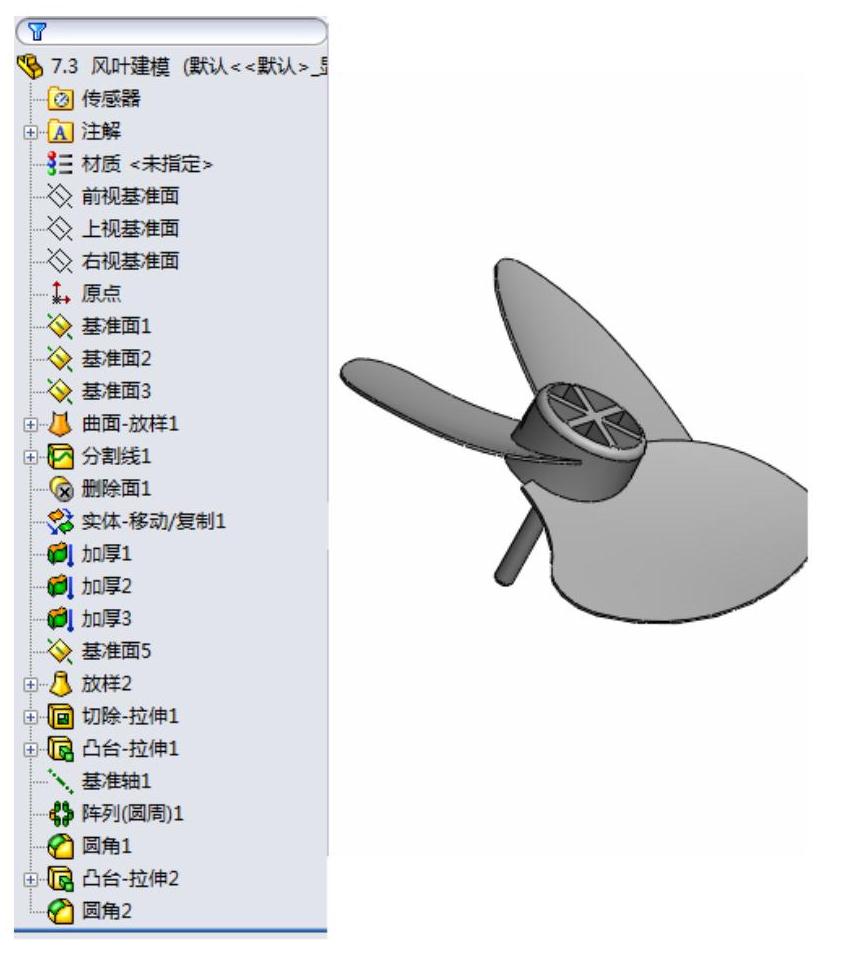

图7-96 扇叶模型及其FeatureManager设计树
