绘制手柄部分的优化方法

978-7-111-43495-5-Chapter07-68.jpg设置基准面。在左侧FeatureManager设计树中选择“前视基准面”,然后单击“视图(前导)”工具栏中的“正视于”图标按钮978-7-111-43495-5-Chapter07-69.jpg,将该基准面作为绘制图形的基准面。

978-7-111-43495-5-Chapter07-70.jpg绘制草图。单击“草图”面板中的“直线”图标按钮978-7-111-43495-5-Chapter07-71.jpg,绘制如图7-18所示的草图并标注尺寸。

978-7-111-43495-5-Chapter07-72.jpg设置基准面。在左侧FeatureManager设计树中选择“前视基准面”,然后单击“视图(前导)”工具栏中的“正视于”图标按钮978-7-111-43495-5-Chapter07-73.jpg,将该基准面作为绘制图形的基准面。


图7-18 绘制草图


图7-19 绘制草图

978-7-111-43495-5-Chapter07-76.jpg绘制草图。单击“草图”面板中的“样条曲线”图标按钮978-7-111-43495-5-Chapter07-77.jpg,绘制如图7-19所示的草图并标注尺寸。

978-7-111-43495-5-Chapter07-78.jpg设置基准面。在左侧FeatureManager设计树中选择“上视基准面”,然后单击“视图(前导)”工具栏中的“正视于”图标按钮978-7-111-43495-5-Chapter07-79.jpg,将该基准面作为绘制图形的基准面。

978-7-111-43495-5-Chapter07-80.jpg绘制草图。单击“草图”面板中的“三点圆弧”图标按钮978-7-111-43495-5-Chapter07-81.jpg,绘制如图7-20所示。

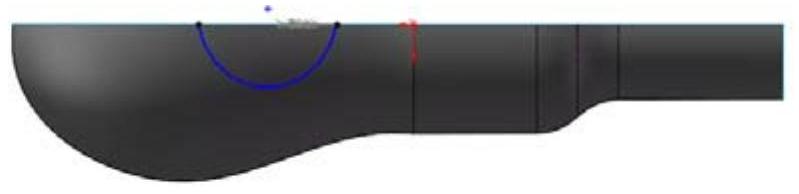

图7-20 绘制草图

978-7-111-43495-5-Chapter07-83.jpg创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令,或者单击“特征”面板中的“基准面”图标按钮978-7-111-43495-5-Chapter07-84.jpg,弹出如图7-21所示的“基准面”属性管理器。选择“上视基准面”为参考面,选择直线的端点为参考点,单击“确定”图标按钮978-7-111-43495-5-Chapter07-85.jpg,完成基准面1的创建。

978-7-111-43495-5-Chapter07-86.jpg设置基准面。在左侧FeatureManager设计树中选择“基准面1”,然后单击“视图(前导)”工具栏中的“正视于”图标按钮978-7-111-43495-5-Chapter07-87.jpg,将该基准面作为绘制图形的基准面。

978-7-111-43495-5-Chapter07-88.jpg绘制草图。单击“草图”面板中的“三点圆弧”图标按钮978-7-111-43495-5-Chapter07-89.jpg,绘制如图7-22所示。

978-7-111-43495-5-Chapter07-90.jpg边界曲面。执行“插入”→“曲面”→“边界曲面”菜单命令,或者单击“曲面”工具栏中的“边界曲面”图标按钮978-7-111-43495-5-Chapter07-91.jpg,此时系统弹出如图7-23所示的“边界-曲面”属性管理器。选择直线和样条曲线为方向1曲线,选择两个圆弧为方向2曲线,单击属性管理器中的“确定”图标按钮978-7-111-43495-5-Chapter07-92.jpg,隐藏基准面1,结果如图7-24所示。

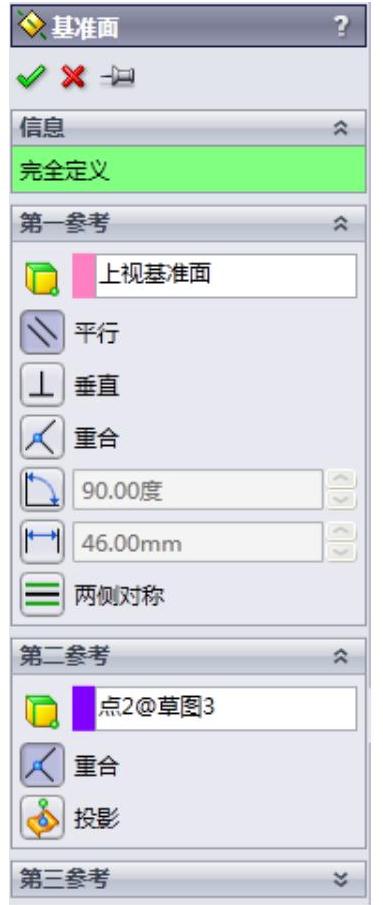

图7-21 “基准面”属性管理器

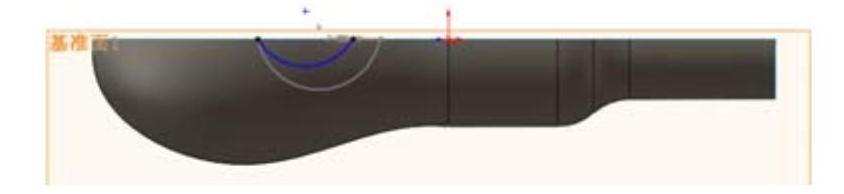

图7-22 绘制草图

978-7-111-43495-5-Chapter07-95.jpg剪裁曲面。执行“插入”→“曲面”→“剪裁曲面”菜单命令,或者单击“曲面”工具栏中的“剪裁曲面”图标按钮978-7-111-43495-5-Chapter07-96.jpg,此时系统弹出如图7-25所示的“剪裁曲面”属性管理器。点选“相互”单选按钮,选择旋转曲面和边界曲面为裁剪曲面,点选“移除选项”单选按钮,选择图7-25所示的两个曲面为要移除的面,单击属性管理器中的“确定”图标按钮978-7-111-43495-5-Chapter07-97.jpg,隐藏基准面1,结果如图7-26所示。

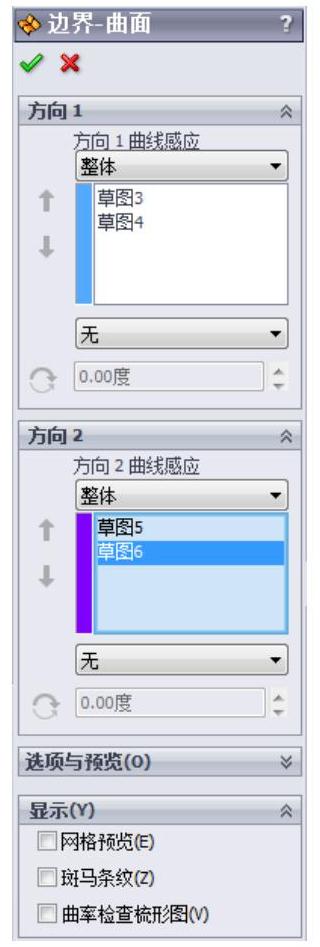

图7-23 “边界-曲面”属性管理器

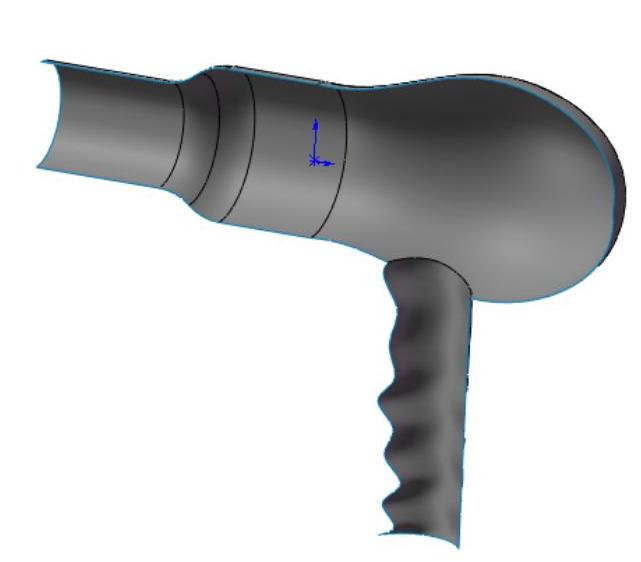

图7-24 创建边界曲面

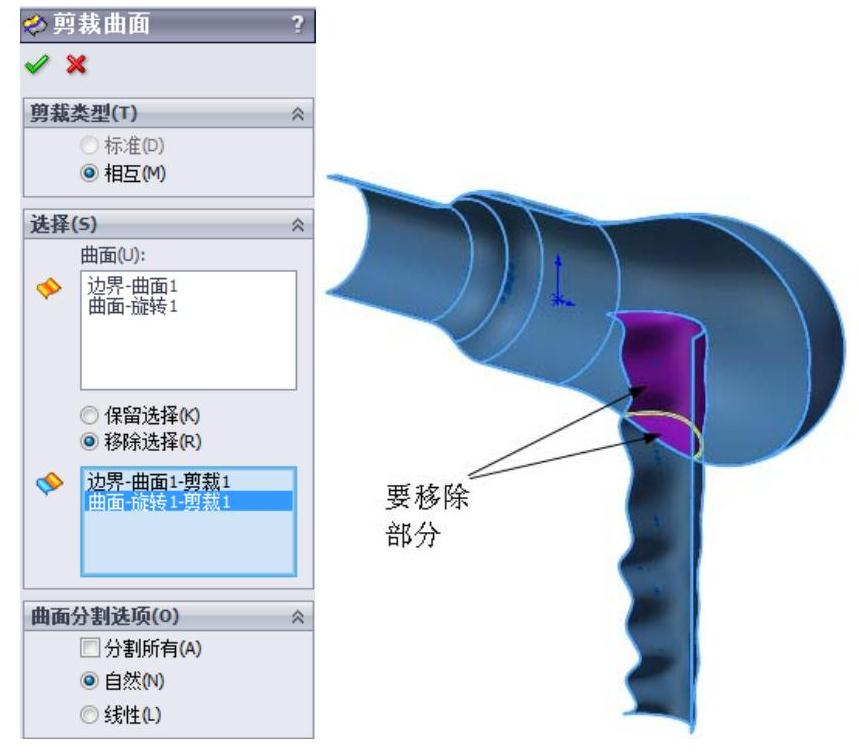

图7-25 设置剪裁曲面参数

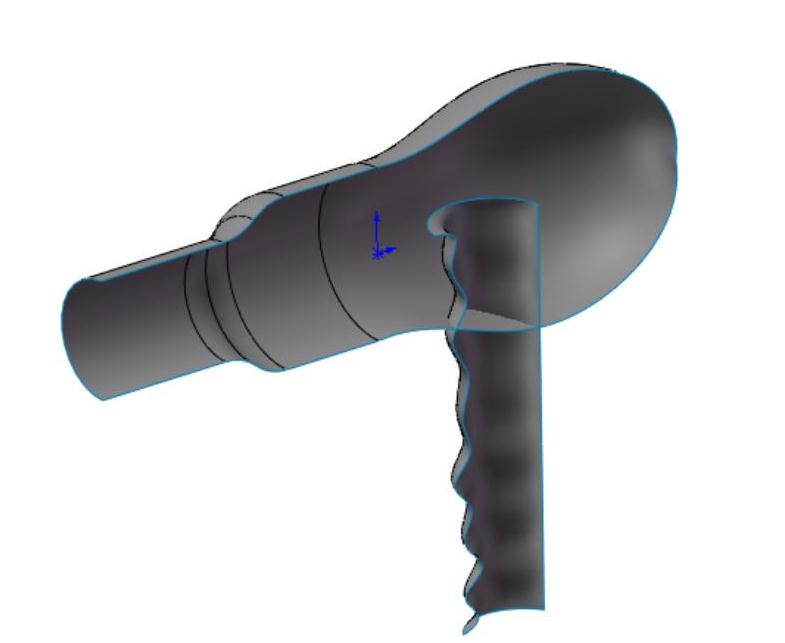

图7-26 裁剪曲面

978-7-111-43495-5-Chapter07-102.jpg设置基准面。在左侧FeatureManager设计树中选择“基准面1”,然后单击“视图(前导)”工具栏中的“正视于”图标按钮978-7-111-43495-5-Chapter07-103.jpg,将该基准面作为绘制图形的基准面。

978-7-111-43495-5-Chapter07-104.jpg绘制草图。单击“草图”面板中的“转换实体引用”图标按钮978-7-111-43495-5-Chapter07-105.jpg和“直线”图标按钮978-7-111-43495-5-Chapter07-106.jpg,绘制如图7-27所示的草图。

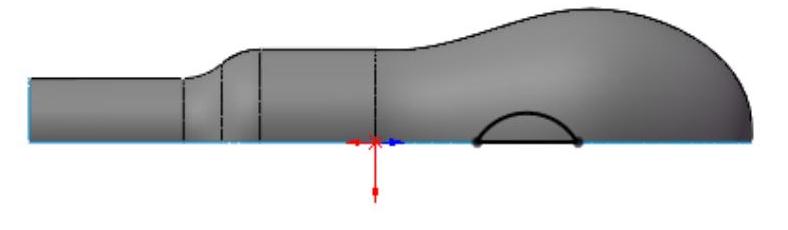

图7-27 绘制草图

978-7-111-43495-5-Chapter07-108.jpg平面曲面。执行“插入”→“曲面”→“平面区域”菜单命令,或者单击“曲面”工具栏中的“平面曲面”图标按钮978-7-111-43495-5-Chapter07-109.jpg,此时系统弹出如图7-28所示的“平面”属性管理器。选择上步创建的草图为边界,单击属性管理器中的“确定”图标按钮978-7-111-43495-5-Chapter07-110.jpg,结果如图7-29所示。

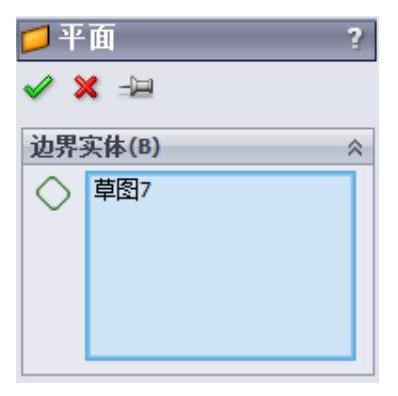

图7-28 “平面”属性管理器

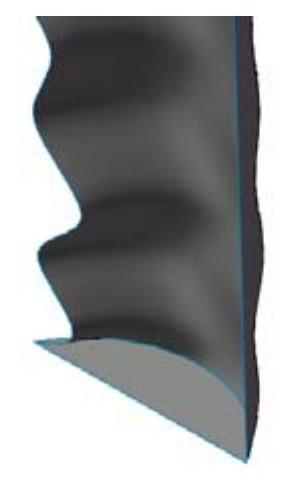

图7-29 创建平面

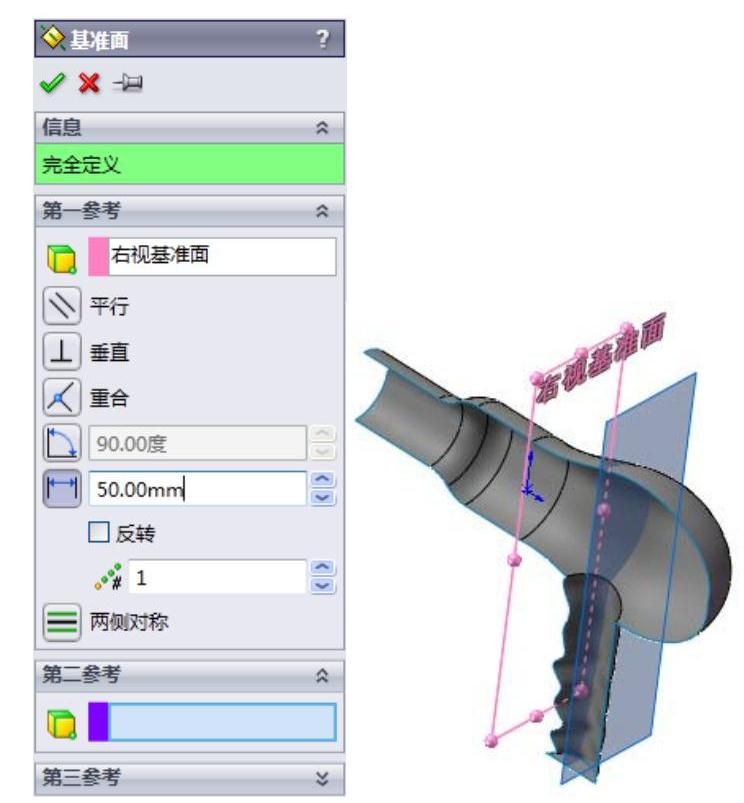

978-7-111-43495-5-Chapter07-113.jpg创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令,或者单击“特征”面板中的“基准面”图标按钮978-7-111-43495-5-Chapter07-114.jpg,弹出如图7-30所示的“基准面”属性管理器。选择“右视基准面”为参考面,输入偏移距离为50,单击“确定”图标按钮978-7-111-43495-5-Chapter07-115.jpg,完成基准面1的创建。


图7-30 “基准面”属性管理器

978-7-111-43495-5-Chapter07-117.jpg设置基准面。在左侧FeatureManager设计树中选择“基准面2”,然后单击“视图(前导)”工具栏中的“正视于”图标按钮978-7-111-43495-5-Chapter07-118.jpg,将该基准面作为绘制图形的基准面。

978-7-111-43495-5-Chapter07-119.jpg绘制草图。单击“草图”面板中的“边角矩形”图标按钮978-7-111-43495-5-Chapter07-120.jpg,绘制如图7-31所示的草图并标注尺寸。

978-7-111-43495-5-Chapter07-121.jpg分割线。执行“插入”→“曲线”→“分割线”菜单命令,或者单击“特征”面板中的“分割曲线”图标按钮978-7-111-43495-5-Chapter07-122.jpg,此时系统弹出如图7-32所示的“分割线”属性管理器。选择分割类型为“投影”,选择上步绘制的草图为要投影的草图,选择边界曲面为分割的面,勾选“单向”复选框,单击属性管理器中的“确定”图标按钮978-7-111-43495-5-Chapter07-123.jpg,结果如图7-33所示。

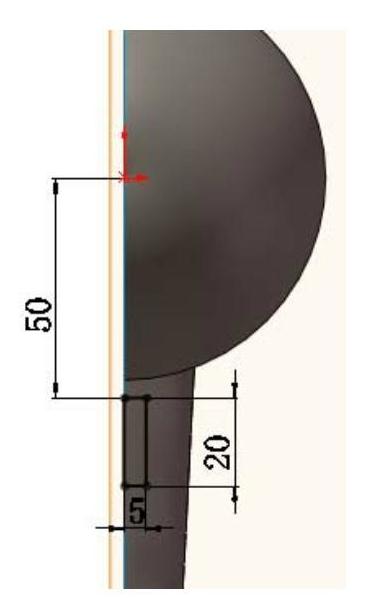

图7-31 绘制草图

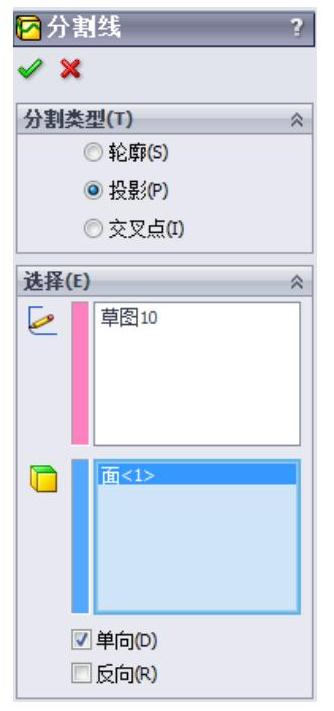

图7-32 “分割线”属性管理器

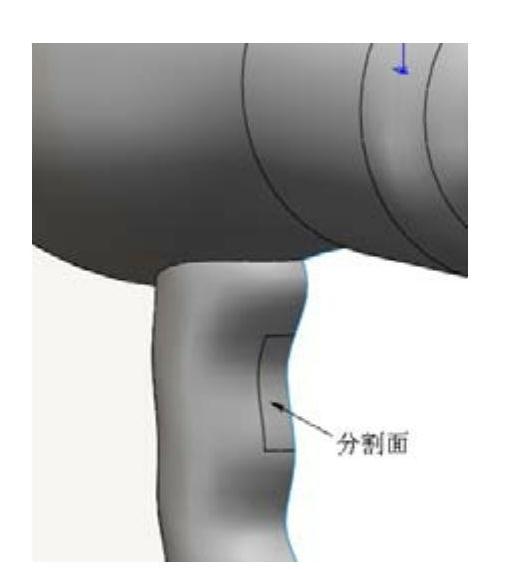

图7-33 创建分割面

978-7-111-43495-5-Chapter07-127.jpg删除面。执行“插入”→“面”→“删除面”菜单命令,或者单击“曲面”工具栏中的“删除面”图标按钮978-7-111-43495-5-Chapter07-128.jpg,此时系统弹出如图7-34所示的“删除面”属性管理器。选择上步创建的分割面为要删除的面,点选“删除”单选按钮,单击属性管理器中的“确定”图标按钮978-7-111-43495-5-Chapter07-129.jpg,结果如图7-35所示。

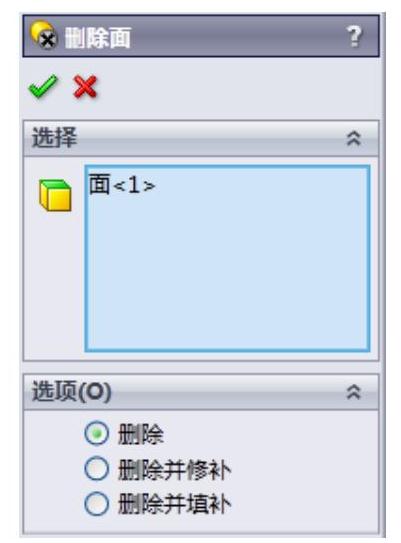

图7-34 “删除面”属性管理器

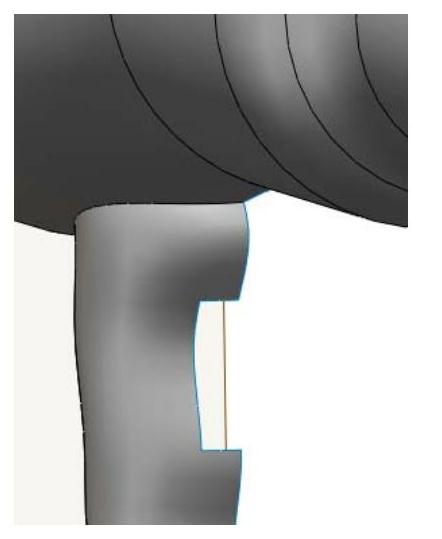

图7-35 删除面

978-7-111-43495-5-Chapter07-132.jpg缝合曲面。执行“插入”→“曲面”→“缝合曲面”菜单命令,或者单击“曲面”工具栏中的“缝合曲面”图标按钮978-7-111-43495-5-Chapter07-133.jpg,此时系统弹出如图7-36所示的“缝合曲面”属性管理器。选择旋转曲面和平面曲面,单击属性管理器中的“确定”图标按钮978-7-111-43495-5-Chapter07-134.jpg

978-7-111-43495-5-Chapter07-135.jpg曲面圆角。执行“插入”→“特征”→“圆角”菜单命令,或者单击“特征”面板中的“圆角”图标按钮978-7-111-43495-5-Chapter07-136.jpg,此时系统弹出如图7-37所示的“圆角”属性管理器。输入圆角半径为10,选择旋转曲面与边界曲面的交线,单击属性管理器中的“确定”图标按钮978-7-111-43495-5-Chapter07-137.jpg。重复“圆角”命令,选择边界曲面与平面曲面的交线,输入半径为5,结果如图7-38所示。

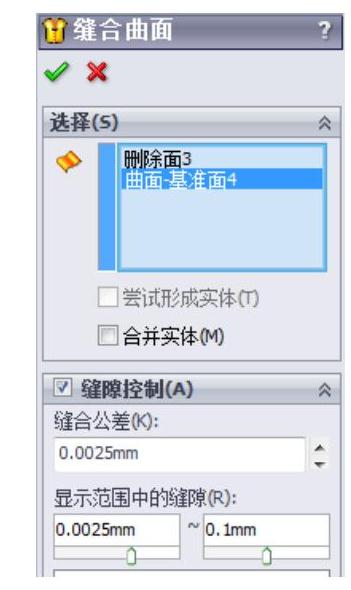

图7-36 “缝合曲面”属性管理器

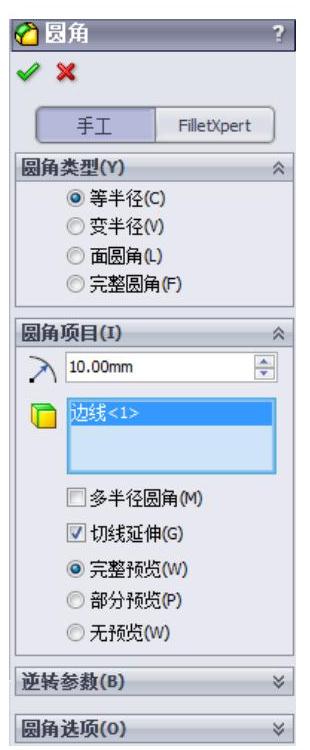

图7-37 “圆角”属性管理器

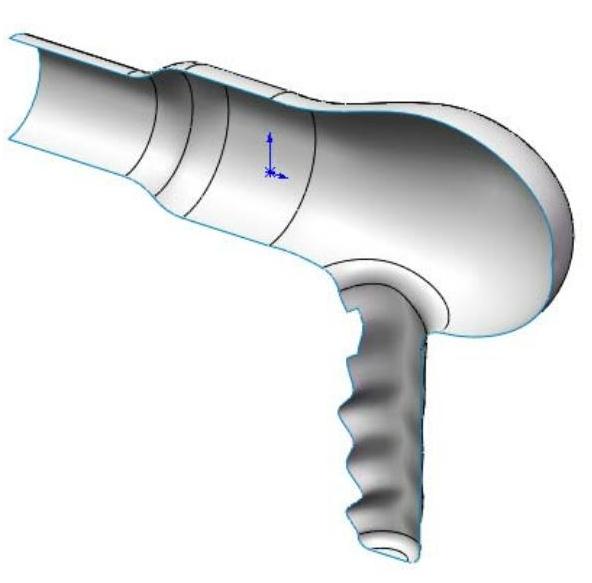

图7-38 曲面圆角
