1.电路原理图

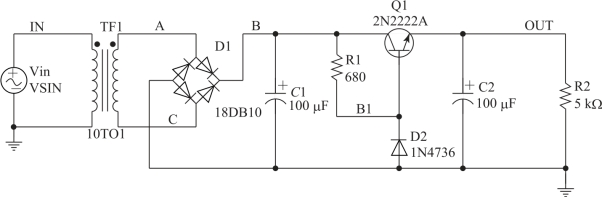

电路原理图是用于说明产品各元器件或单元电路间相互关系及电气工作原理的图,它是产品设计和性能分析的原始资料,也是编制印制电路板、装配图和接线图的依据。图7-2 为一简单电源电路原理图。

图7-2　电路原理图

绘制电路原理图时,图中所有元器件应以国家标准规定的图形符号和文字代号表示,文字代号一般标注在图形符号的右方或上方,元器件位置应根据电气工作原理自左向右或自上而下顺序合理排列,图面应紧凑清晰、连线短且交叉少。图上的元器件可另外列出明细表,标明各自的项目代号、名称、型号及数量。

2.装配图

装配图是表示产品各组成部分相互连接关系的图样。在装配图上,仅按直接装入的零件、部件、整件的装配结构进行绘制,要求完整清楚地表示出产品各组成部分结构及其装配形状。装配图一般包括下列内容:表明产品装配结构的各种视图;装配时需要检查的尺寸及其极限偏差,外形尺寸、安装尺寸以及连接位置和尺寸;需要加工的说明;其他必要的技术要求和说明。

图7-3 为电源电路的印制电路板装配图,它上面一般不画出印制导线。

图7-3　印制板装配图(www.daowen.com)

3.接线图

接线图是表示产品各零部件相对位置关系和实际接线位置的略图,它和电路原理图或逻辑图一起用于产品的接线、检查、维修。接线图还应包括进行装接时必要的资料,例如接线表、明细表等。对于复杂的产品,若一个接线面不能清楚地表达全部接线关系时,可以从几个接线面分别给出。在某一个接线面上,如有个别零部件的接线关系不能表达清楚时,可采用辅助视图(剖视图、局部视图、向视图等)来说明,并在视图旁注明是何种辅助视图。看接线图时同样应先看标题栏、明细表,并参照电路原理图。复杂产品的接线图走线复杂,用的导线较多,为了便于接线,使走线整齐美观,可将导线绘制成线扎装配图。

4.技术条件

技术条件是指对产品质量、规格及其检验方法等所做的技术规定。技术条件是产品生产和使用时应当遵循的技术依据。技术条件的内容一般应包括:概述、外形尺寸、主要参数、试验方法、包装和标志以及储存和运输等。

5.技术说明书

技术说明书用于说明产品用途、性能、组成、工作原理和使用维护方法等技术特性,供使用和研究产品之用。技术说明书的内容一般应包括:概述、技术参数、工作原理、结构特征、安装及调整要求等。在必要时,根据使用的需要可同时编制使用说明书,其内容主要包括产品的用途、简要技术特性及使用维护方法等。

6.明细表

明细表是表格形式的设计文件,可分为成套设备明细表、整件明细表、成套件明细表(包括成套安装件、成套备件、成套工具和附件、成套装放器材、成套包装器件)。

7.方框图

方框图又称系统图,是用一些方框表示某个产品电信号的流程和电路各部分功能关系的简图。
