淬火油的性能特点主要表现在冷却性能与化学性能两个方面，前者决定它的冷却能力和冷却特性，后者决定它的使用寿命。

1.全损耗系统用油

全损耗系统用油用“L-AN+数字”表示，数字表示油的黏度值。全损耗系统用油冷却能力较弱，易老化，氧化。常温下使用的全损耗系统用油有L-AN15、L-AN22，使用温度为20～80℃；分级淬火应选用闪点较高的L-AN100。全损耗系统油的冷却特性见表2-11。

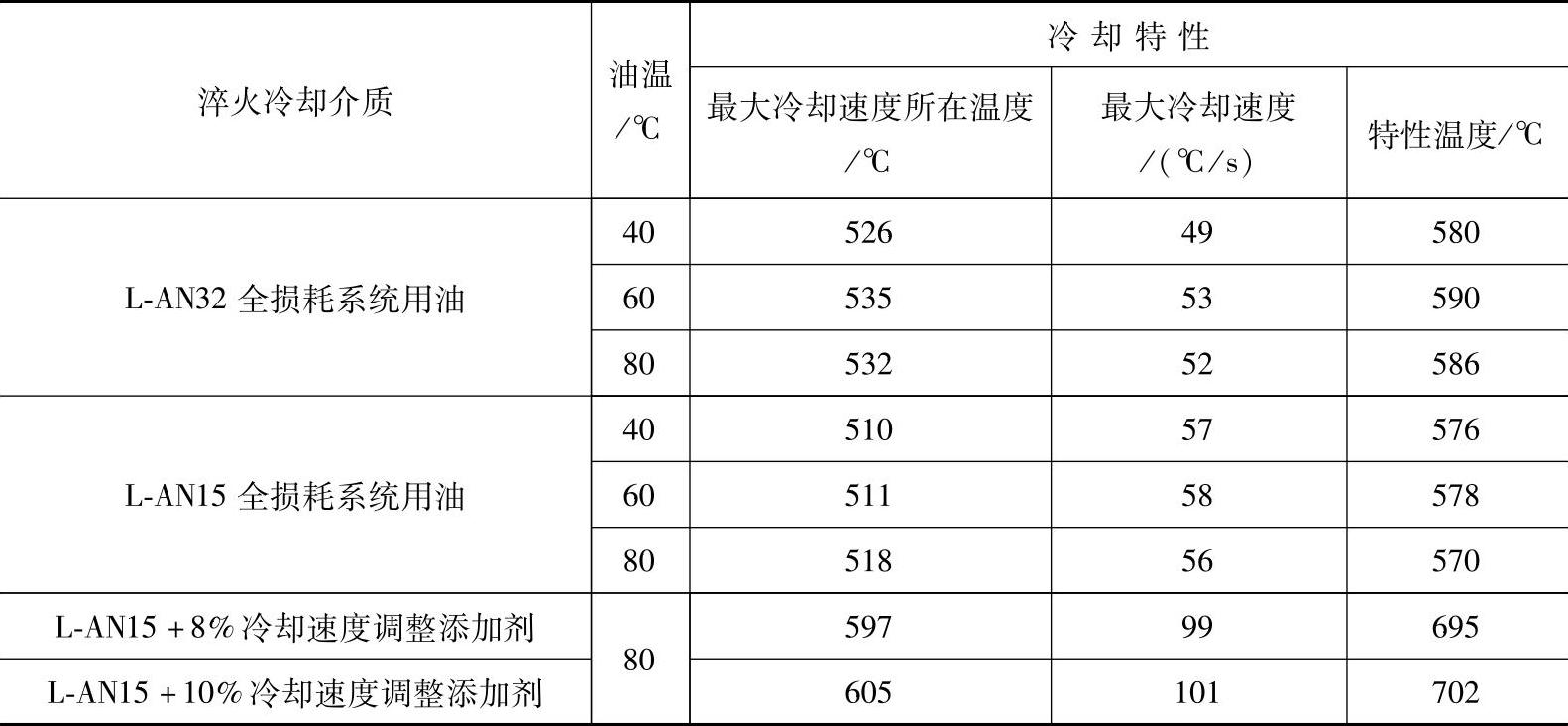

表2-11 全损耗系统用油的冷却特性

2.普通淬火油

普通淬火油为中速淬火油，是在全损耗系统用油中加入抗氧化剂、催冷剂和表面活化剂等添加剂调制而成的，它克服了全损耗系统用油冷却能力较弱、易氧化和老化的缺点。普通淬火油的闪点较低，使用温度一般为20～80℃。普通淬火油可直接向生产厂家购买，也可以自配。普通淬火油适用于具有一定淬透性的高碳钢、合金结构钢、合金渗碳钢及轴承钢零件的淬火冷却。

3.光亮淬火油

光亮淬火油中，常用的光亮添加剂见表2-12。

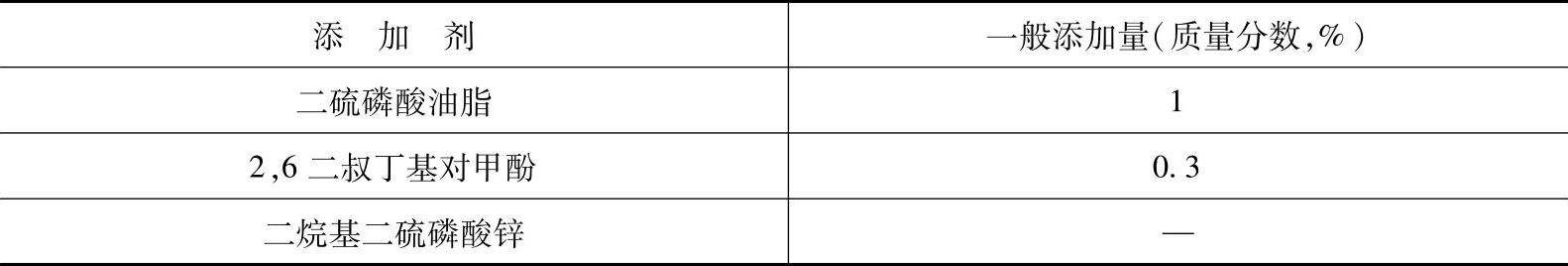

表2-12 常用光亮添加剂

(www.daowen.com)

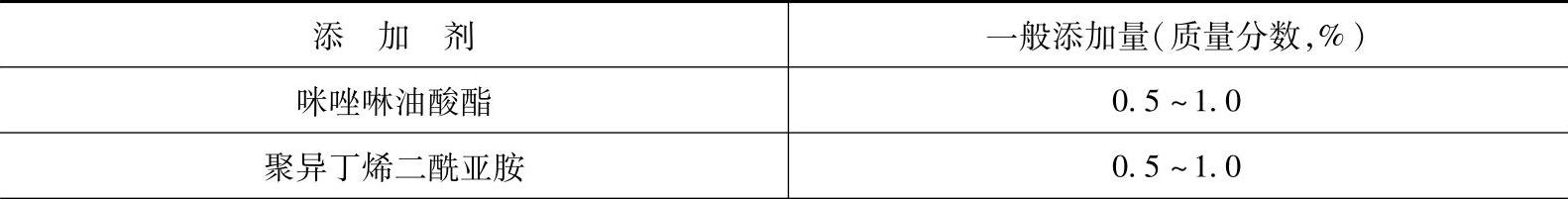

（续）

4.真空淬火油

真空淬火油是在低于大气压力的条件下使用的。因此，要求淬火油：①不易蒸发，饱和蒸汽压低，具有足够的冷却速度，保证淬火硬度；②不易污染炉膛，不影响真空炉的真空度；③工件淬火后表面光亮度高，油的热稳定性好。

5.分级淬火油和等温淬火油

分级淬火油和等温淬火油的使用温度在100～250℃之间，应具有闪点高、挥发性小、氧化安定好等特点。例如：国产的DF₂-S淬火油闪点为260℃，可用于100～150℃分级淬火；QF₂-A淬火油的闪点为280℃，可用于150～200℃分级淬火或等温淬火。

不同温度静止时淬火油的冷却特性见表2-13。

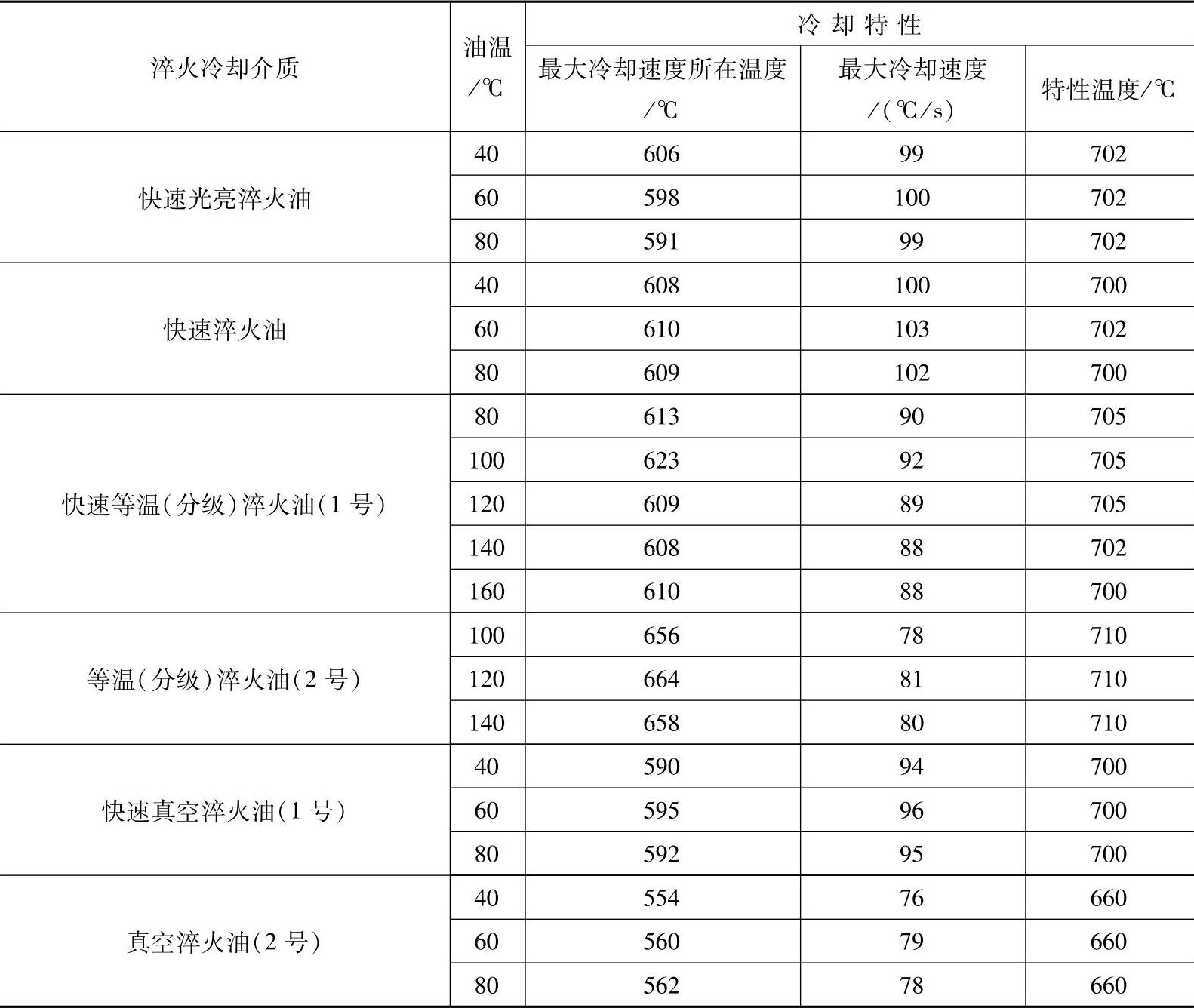

表2-13 不同温度静止时淬火油的冷却特性（JB/T 6955—2008）
