从式（3.2.9）可知，数据选择器的输出逻辑函数中包含了全部逻辑最小项，所以可以用数据选择器来表示任意组合逻辑函数。

1.用数据选择器设计组合逻辑电路的方法

（1）将逻辑函数化为最小项之和的形式，即标准式；

（2）对于已化为最小项之和的逻辑函数中的每个最小项，撇开最低位的剩余部分（视为少了一个变量后的最小项），即为输入信号的地址码，其最低位就是对应输入信号的取值。

2.应用举例

【例3.3.2】某楼道内住着A，B，C，D四户人家，楼道顶上有一盏路灯。请设计一个控制电路，要求A，B，C，D都能在自己的家中独立地控制这盏路灯。

解：设四户人家A，B，C，D要改变路灯的状态输入信号1，不改变路灯的状态输入信号0。路灯Y的亮和灭分别用1和0表示。根据假设列真值表，如表3.3.1所示。

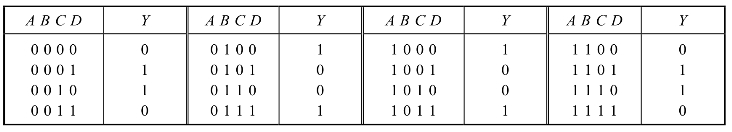

表3.3.1　例3.3.2的真值表

由真值表得逻辑函数式(www.daowen.com)

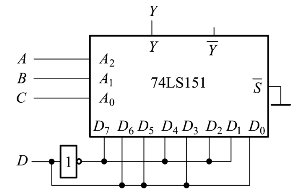

这是一个判奇函数，即4位二进制数中有奇数个1则Y=1。将式（3.3.1）进行变换得式（3.3.2），并根据式（3.3.2）画出逻辑电路图，如图3.3.2所示。该图输出信号Y 送照明线路上的双向晶闸管的G端（参见例4.1.4）。

图3.3.2　例3.3.2的电路

【例3.3.3】用数据选择器74LS151产生逻辑函数。

解：将逻辑函数进行变换得到（3.3.3）式，并根据（3.3.3）式画出逻辑电路图，如图3.3.3。

图3.3.3　例3.3.3的电路
