1.8选1数据选择器74LS151

数据选择器与数据分配器的功能刚好相反，数据选择器从多路输入信号中选择某个信号输出，所以它又称为多选一（N→1）电路，图3.2.11是74LS151的电路和功能示意图。由功能图可知当地址码A2A1A0=000时，仅m0=1，Y=m0D0；当A2A1A0=001时，仅m1=1，Y=m1D1；…；当A2A1A0=111时，仅m7=1，Y=m7D7。

设置一个片选输入信号，当=1时Y=0，数据选择功能失效；当=0且mi=1时Y=Di。即74LS151的功能是，当片选有效时地址码决定哪一路输入信号送往输出端。所以其逻辑函数为

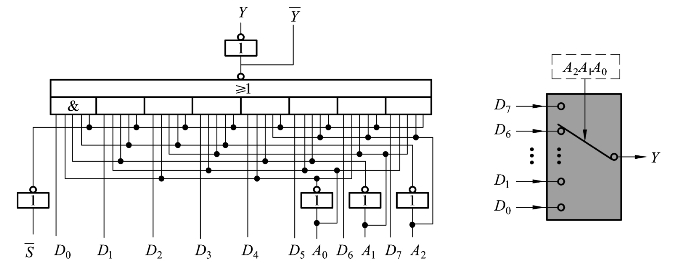

图3.2.11　74LS151的电路及功能示意图(www.daowen.com)

2.多路信号分时传送

将数据分配器与数据选择器结合，可以实现多路信号分时传送。即仅用一路串行数据线，使A地的多个点与B地的多个点实现串行通信，如图3.2.12所示。

例如要将Ai点的数据发送到Bj点，首先Ai点将自己的地址码发送到A地交换器（数据选择器）的地址寄存器锁存，即Ai点占用串行数据线，并将对方（Bj点）的地址码发送到B地交换器（数据分配器）的地址寄存器锁存，使Ai点和Bj点通过串行数据线连通，然后Ai点将数据发送到Bj点。

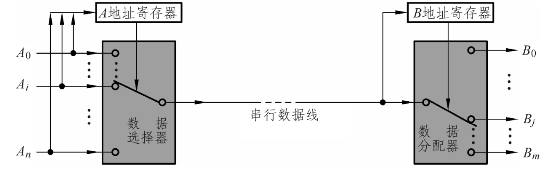

图3.2.12　A、B两地多点对多点串行通信示意图
