在门电路互连的电路中，前一级门电路的输出信号要符合后一级门电路的输入要求，即前一级门电路的输出应具备驱动后一级门电路的能力，这种能力称为前一级门电路的带负载能力。带负载能力与四个电流参数有关。

1.输入低电平电流IIL与输出低电平电流IOL

输出低电平电流与输入低电平电流的关系如图2.4.1所示。因为前一级门电路输出低电平时T4管截止、T5管饱和导通，此时a点电位低于b点电位，所以后一级门电路的输入低电平电流IIL是流（灌）入前一级门电路的，称为灌电流。对于前一级门电路，输出低电平电流IOL为灌电流之和，而该电流有一个允许的上限IOL（max），这个上限值就是前一级门电路带灌电流负载的能力。

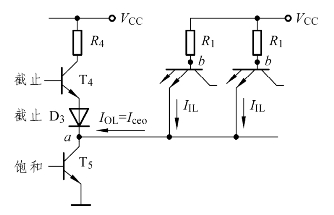

图2.4.1　输出低电平电流与 输入低电平电流的关系

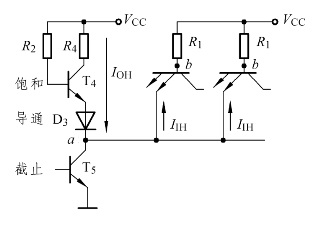

图2.4.2　输出高电平电流与 输入高电平电流的关系

2.输入高电平电流IIH与输出高电平电流IOH

输出高电平电流与输入高电平电流的关系图如图2.4.2所示。因为前一级门电路输出高电平时T4管饱和导通、T5管截止，此时a点电位高于b点电位，所以后一级门电路的输入高电平电流IIH是流（拉）出前一级门电路的，称为拉电流。对于前一级门电路，输出高电平电流IOH为拉电流之和，而该电流有一个允许的上限IOH（max），这个上限值就是前一级门电路带拉电流负载的能力。(www.daowen.com)

【说明】TTL 门电路带灌电流负载能力大于带拉电流负载能力（见表 2.4.1，IOL（max）> IOH（max））。若要用TTL门电路驱动发光二极管，最好将TTL门电路的输出端接二极管的阴极，二极管的阳极接电源正极，这样连接的驱动电流大于反过来连接的驱动电流。如图2.4.3所示。

图2.4.3　灌电流与拉电流负载的连接

3.TTL门电路的扇入扇出系数

扇入系数是指门电路允许的输入端数目，最大不超过8。常用扇出系数NO反映TTL门电路带同类基本逻辑门的能力，即一个门电路能够驱动同类门电路的最大数目。在上述两种情况下，TTL门电路的扇出系数应选较小的值作为NO。

以四2输入与非门74LS00为例，当电源电压为5.0 V时，IOH（max）＝0.4 mA，IOL（max）＝8 mA；当输入高电平uIH＝2.7 V时，IIH＝0.02 mA；当输入低电平uIL＝0.4 V时，IIL＝0.1 mA。则有

NL＝IOL(max)/IIL＝8/0.1＝80

NH＝IOH(max)/IIH＝0.4/0.02＝20

应选择扇出系数NO＝20，即74LS00中的一个与非门最多可以带20个同类的基本逻辑门。
