在逻辑代数中,与、或、非是三种基本逻辑运算,其他逻辑运算都是这三种基本运算的复合。对两个二进制数实施逻辑运算不同于算术运算,其特点是按位运算,即不产生进借位。表1.2.1是逻辑代数中的常见运算,其中列出了每种运算所对应的电路符号,即门电路。“何谓门,门者开关也”,所以早期文献将门电路直接叫作开关电路。表1.2.2是逻辑代数的基本公式,表1.2.3是逻辑代数的常用公式。

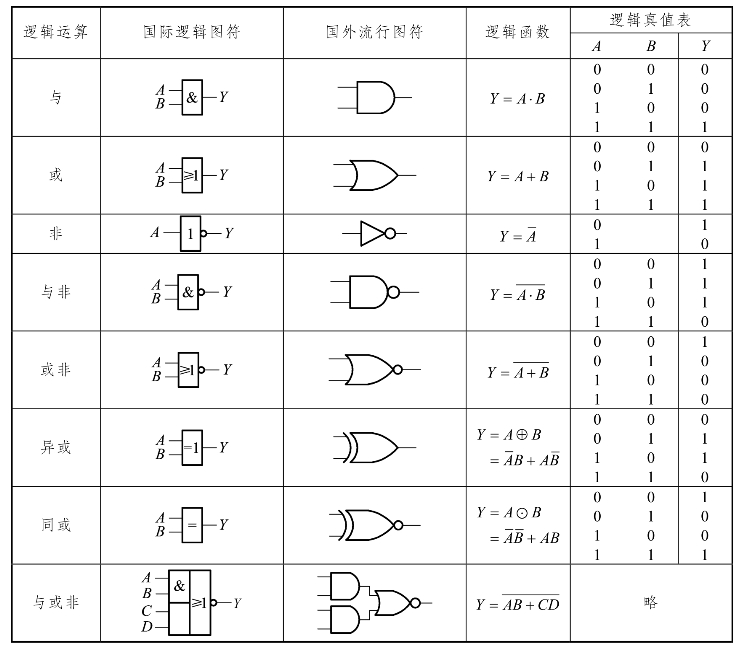

表1.2.1 常见逻辑运算

1.与运算

与运算又称逻辑乘,类似于算术乘法,只是A·A=A。由表1.2.2的第1、2行左边可知“信号0封锁与门,信号1开放与门”。这句话的意思是:一旦信号0打入与门,该与门的输出即为0,其他输入信号就不起作用了,相当于这些信号被阻止了;信号1打入与门,该与门的输出取决于其他输入信号,相当于这些输入信号顺利地通过了与门。另外,与运算是多值运算,可以多个信号相与,即与门的输入端可以是多个变量

2.或运算

或运算又称逻辑加,类似于算术加法,只是1+1=1,A+A=A。由表1.2.2的第1、2行右边可知“信号1封锁或门,信号0开放或门”。或运算也是多值运算。

3.非运算(www.daowen.com)

非运算是求逻辑变量的相反状态,常常也称为逻辑取反。非运算是单值运算,即非门的输入端只有一个变量。

4.异或运算

异或运算又称模2加(减),两个变量取异或,可以视为这两个变量的值进行二进制加(减),只是进(借)位自动丢失;异或运算是当两个变量的值相同时结果为0,当两个变量的值相异时结果为1;同或运算则相反。同或与异或为互补运算,即同或取非为异或,异或取非为同或。另外,异或与同或运算都是双值运算,即异或门、同或门输入端一定是两个变量。

5.反演

表1.2.2的第8行是著名的德·摩根(De·Morgan)律,亦称反演律。用一句口诀概括,就是“头上切一刀,展开运算变个号”。

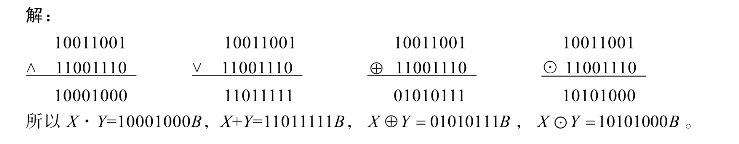

【例1.2.1】已知X=10011001B,Y=11001110B。求X和Y的与、或、异或、同或。
