电气原理图、电器布置图和电气接线图的学习要点

1.电气原理图

电气原理图是用国家统一规定的图形符号和文字符号,表示各个电器元件的连接关系和电气控制线路的工作原理的图形。电气原理图结构简单、层次分明,便于阅读和分析电路的工作原理。

绘制电气原理图应遵守下面的基本原则:

(1)电气原理图包括主电路和辅助电路两部分。主电路是从电源电动机的大电流通过的路径,辅助电路包括控制电路、信号回路、保护电路和照明电路。辅助电路中经过的电流比较小,一般不超过5A。

(2)在电气原理图中,电器元件采用展开的形式绘制,如属于同一接触器的线圈和触点分开来画,但同一元件的各个部件必须标以相同的文字符号。电气原理图包括所有电器元件的导电部件和接线端子,但并不是按照各电器元件的实际位置和实际接线情况绘制的。

(3)电气原理图中所有的电器元件必须采用国家标准中规定的图形符号和文字符号。属于同一电器的各个部件要用同一个文字符号表示。当使用多个相同类型的电器时,要在文字符号后面标注不同的数字序号

(4)电气原理图中所有的电器设备的触点均在常态下绘出。所谓常态,是指电器元件没有通电或没有外力作用时的状态,此时常开触点断开,常闭触点闭合。

(5)电气原理图的布局安排应便于阅读分析。采用垂直布局时,动力电路的电源线绘成水平线,主电路应垂直于电源电路画出。控制回路和信号回路应垂直地画在两条电源线之间,耗能元件(如线圈、电磁铁、信号灯等)应画在电路的最下面,且交流电压线圈不能串联。

(6)在原理图中,各电器元件应按动作顺序从上到下、从左到右依次排列,并尽量避免线条交叉。有直接电联系的导线的交叉点,要用黑圆点表示。

(7)在原理图的上方,将图分成若干图区,从左到右用数字编号,这是为了便于检索电气线路,方便阅读和分析。

(8)在电气原理图下方附图表示接触器和继电器线圈与触点的从属关系。

2.电器布置图

电器布置图主要用来表明在控制盘或控制柜中电器元件的实际安装位置。

3.电气接线图

电气接线图用来表明电气控制线路中所有电器的实际位置,标出各电器之间的接线关系和接线去向。电气接线图主要用于安装电器设备和电器元件时的配线。绘制电气接线图应注意:

(1)在电气接线图中各电器以国家标准规定的图形符号代表实际的电器,各电器的位置与实际安装位置一致。一个元件的所有部件应画在一起,并用细实线框起来。

(2)电气接线图中的各电器元件的图形符号及文字代号必须与原理图完全一致,并要符合国家标准。

(3)各电器元件上凡是需要接线的部件端子都应绘出,并且一定要标注端子编号,各接线端子的编号必须与原理图上相应的线号一致;同一根导线上连接的所有端子的编号应相同,即等电位点的标号相同。

(4)同一控制盘上的电器元件可以直接连接,而盘内和外部元器件连接时,必须经过接线端子排进行,走向相同的相邻导线可绘成一股线。在电气接线图中一般不表示导线的实际走线途径,施工时由操作者根据实际情况选择最佳走线方式。

任务实施 电动机连续运行控制电路的设计

电动机连续运行控制原理图

本任务是完成对工作台连续运行控制,按下启动按钮时,电动机通电运转,带动工作台连续移动;按下停止按钮时,电动机失电停止运行,工作台也随之停止移动。考虑工作台必要的保护。

1.识读电路图

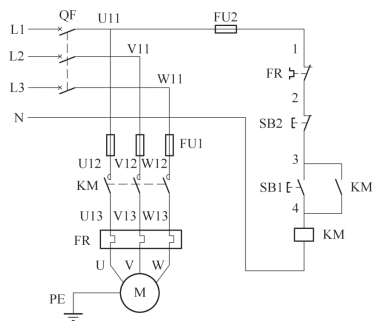

根据任务要求设计的电路原理图如图1-2-4所示。

图1-2-4 电动机连续运行控制原理图

主回路由空气断路器、熔断器、接触器主触点、热继电器以及电动机组成。

控制回路由熔断器、按钮、热继电器触点以及接触器线圈组成。(www.daowen.com)

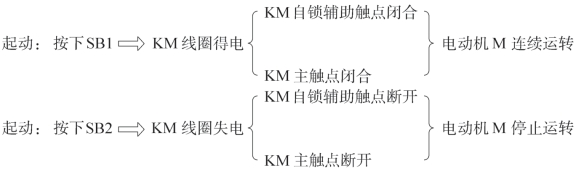

控制原理:合上空气开关QF。

2.材料准备

请同学们根据电气原理图,选择适合型号的低压电器填入表1-3。

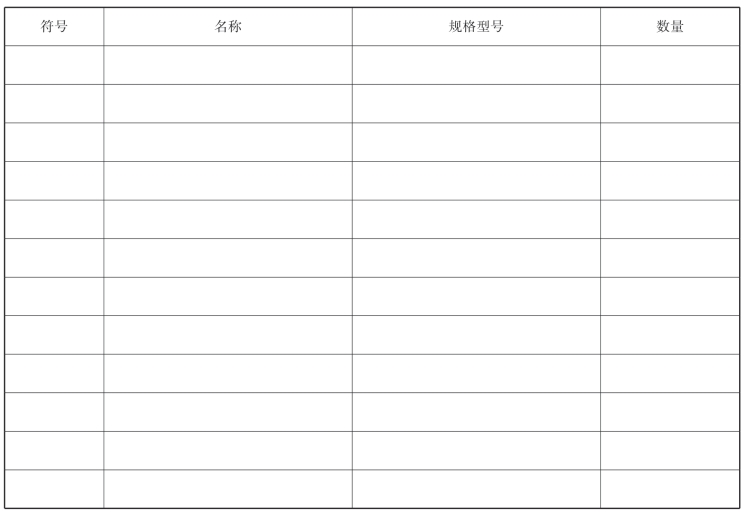

表1-3 电器元件明细表

在安装前,应检查元器件:所用元器件的外观应完整无损,附件、备件齐全,并用万用表检测元器件及电动机的参数是否符合要求。

3.电路安装

(1)绘制电器布置图:请根据电气原理图,绘制电器布置图。

(2)绘制电器元件安装接线图:根据电气原理图,将下图中的电气接线图补充完整。

(3)电路安装接线:在控制板上按布置图安装电器元件,并贴上醒目的文字标识,按电气接线图在控制板上进行线槽布线。

(4)通电前的检测:

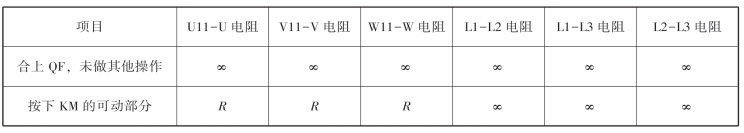

主电路检测:

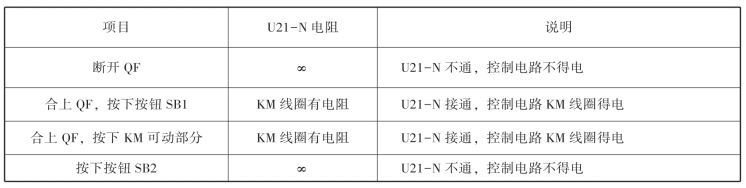

控制电路检测:

检测无误后,安装电动机:连接电动机和按钮金属外壳的保护接地线。连接三相电源灯控制板外部的导线,并再次对主电路进行相间检测和每一相的检测。

(5)通电试车

检查合格后,清点工具材料,将热继电器按照电动机的额定电流整定,为保证安全,在一人操作一人监护下通电试车。

空操作试验:先切除主电路(可断开主电路熔断器),装好控制电路熔断器,接通三相电源,使线路不带负荷(电动机)通电操作,以检查辅助电路工作是否正常;操作各按钮检查它们对接触器、继电器的控制作用;检查接触器的自锁、联锁等控制作用。同时观察各电器操作动作的灵活性,有无过大的噪声,线圈有无过热等现象。

带负荷试车:控制线路经空操作试验动作无误后,即可切断电源,接通主电路,带负荷试车。如果发现电动机启动困难、发出噪声及线圈过热等异常现象,应按下急停按钮,切断电源后检查故障。

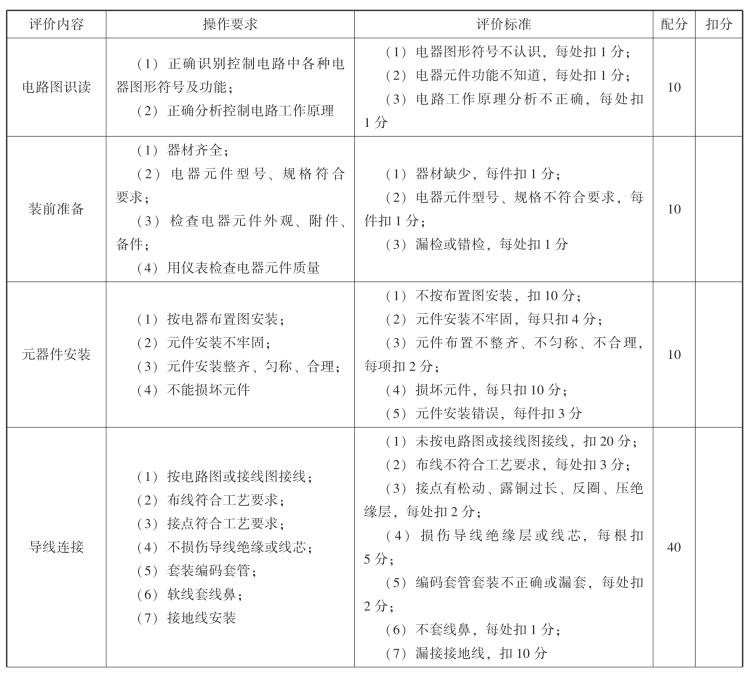

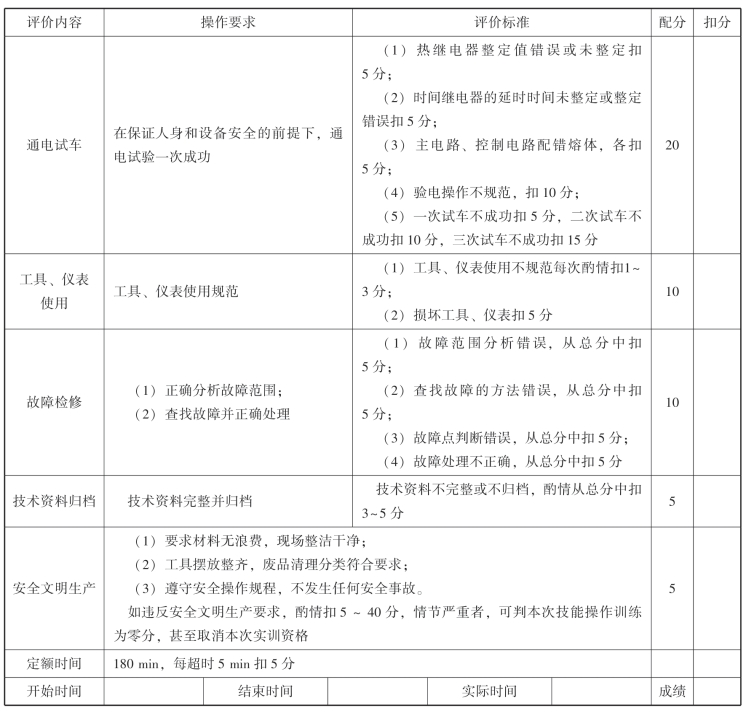

任务评价

续表

任务拓展

请同学们思考:如何在电路中实现电动机的点动和连续运行控制电路?
