改性过冷奥氏体连续转变图（即温度-直径相变图）的横坐标为直径，如图1-41所示。该图表示某一直径的圆钢棒（长度≥直径）在空冷、油冷或水冷时，其心部组织的变化情况，并且可按等效直径的概念，得知其他形状零件冷却后的组织转变。例如：ϕ10mm直径的圆棒空冷时，在600℃，心部开始出现铁素体，到转变终了时，形成体积分数为10%的铁素体。550℃时到达贝氏体转变开始线，495℃时形成体积分数为50%的贝氏体，400℃时贝氏体转变终了，马氏体开始形成，接近180℃完成马氏体转变。可以利用这个图可以很方便地确定对应于不同淬火介质的临界淬火直径。

使用改性过冷奥氏体连续转变图时注意以下几点：

1）必须注意到奥氏体化条件。另外，在含有碳化物形成元素的钢中，由于残留碳化物的存在将改变奥氏体固溶体的成分，而奥氏体化条件对残留碳化物有重要影响。不适用于高频感应淬火和火焰淬火，也不适用于预测焊缝区冷却后的组织。

2）当零件的化学成分与图中标明的成分有差异时，淬火后的实际组织也会与按图所确定的组织有一定的差异。特别是在曲线变化陡峭的地方，组织随直径的变化非常剧烈。估计对组织转变的影响程度，以便适当修正淬火工艺，以达到所需要的组织与性能，得到较好的质量效果。(www.daowen.com)

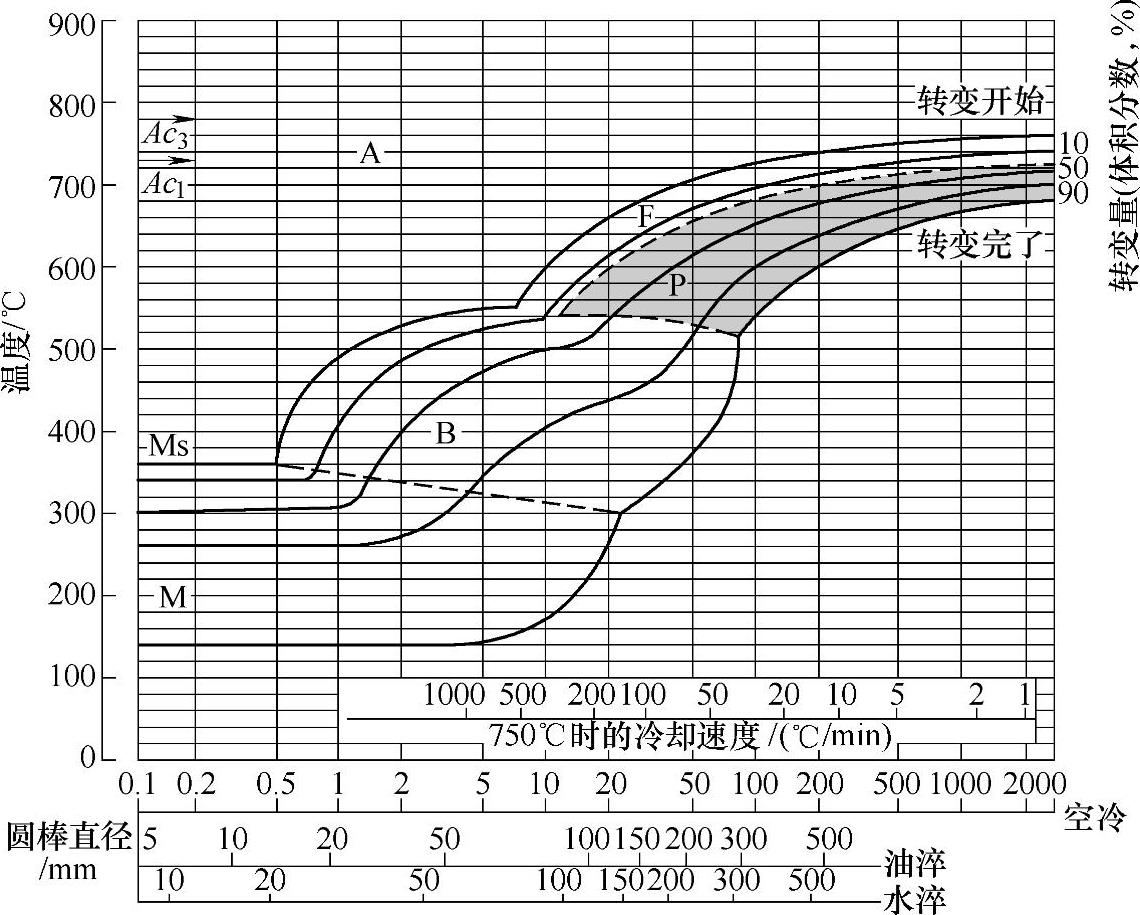

图1-41 改性过冷奥氏体连续转变图

3）图1-41中的空冷、油冷或水冷，是对“静止”的淬火介质而言，不适用于搅拌淬火液的冷却条件。搅拌淬火液对冷却能力有重要的影响，可实际测定决定其影响的大小。如果测出了它的实际冷却曲线，则可以将它们换算为等效直径，而适用于新的连续转变图。
