距离保护Ⅱ段、Ⅲ段都要与相邻线路配合，在相邻线路存在故障时，如果相邻线路与本线路之间分支元件如图3-18所示，就会影响阻抗继电器的测量阻抗。

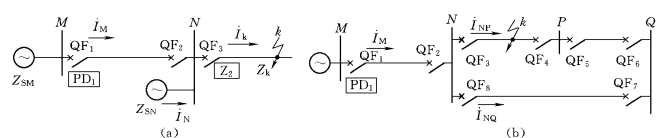

图3-18　助增电流与外汲电流

(a)助增电流；(b)外汲电流

1.助增与外汲电流的影响

如图3-18 (a)所示中距离保护PD1在k点故障后的M 母线电压为

则保护PD1的测量阻抗Z 为

(www.daowen.com)

如图3-18 (b)所示中距离保护PD1在k点故障后的测量阻抗Z 为

式(3-45)与式(3-46)中的Kbra称为分支系数。

如图3-18 (a)中Kbra＞1，电流IN使故障线路电流大于本线路电流，称为助增电流。在图3-18 (b)中Kbra＜1，电流INQ使故障线路电流小于本线路电流，称为外汲电流。

经过分析可知，助增电流使得距离保护测量阻抗增大，保护区缩短，保护灵敏度降低；外汲电流使得距离保护测量阻抗减小，保护区伸长，可能造成保护的超范围动作。

2.消除分支电流影响的措施

消除分支电流的影响主要是防止超范围动作，因此在整定距离保护Ⅱ段时按照最小分支系数Kbra.min整定；为了确保保护的灵敏度，校验Ⅲ段远后备的灵敏系数时按照最大分支系数Kbra.max校验。
