过渡电阻对距离保护的影响是由于阻抗继电器的不正确测量造成的，因此首先来分析过渡电阻对阻抗继电器的影响。

1.对阻抗继电器的影响

(1)单侧电源过渡电阻的影响。如图3-16所示，阻抗继电器的测量阻抗Z 为短路阻抗Zk与过渡电阻Rg直接相加即

测量阻抗的附加阻抗ΔZ 为纯电阻Rg。如图3-16所示，由于过渡电阻Rg的存在，会造成圆特性方向阻抗继电器(圆1)拒动。

(2)双侧电源中过渡电阻的影响：

图3-16　单侧电源过渡电阻的影响图

(a)系统示意图；(b)阻抗继电器动作区示意图(www.daowen.com)

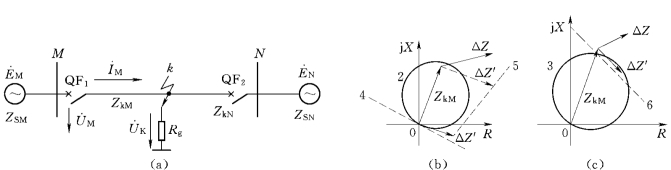

图3-17　双侧电源过渡电阻的影响图

(a)系统图；(b)拒动示意图；(c)误动 (超越)示意图

需要指出的是，在过渡电阻相同时，越是靠近保护安装处故障，IM越大，IN越小，则测量阻抗的附加阻抗ΔZ 模值越小，测量阻抗轨迹如图3-17 (b)的虚线5所示。虚线5与R 轴夹角小于短路阻抗角。

从图3-17中还可以看出，送电侧保护为了防止阻抗继电器拒动，继电器应该以直线4为动作边界；为了防止阻抗继电器超越，继电器应该以直线6为动作边界。

2.过渡电阻对距离保护的影响

综合以上分析可知，阻抗继电器在有过渡电阻时，既可能保护区内拒动，也可能保护区外误动。那么对距离保护哪一段的影响最大呢?

结合过渡电阻的特点、过渡电阻对阻抗继电器的影响、距离保护各段的配合关系，可见距离Ⅰ段无动作延时，此时过渡电阻较小，因此过渡电阻对Ⅰ段影响小；距离Ⅱ段有动作延时，此时过渡电阻较大，因此过渡电阻对Ⅱ段影响大；距离Ⅲ段有动作延时，但是整定阻抗很大，阻抗继电器抗过渡电阻能力强，因此过渡电阻对Ⅲ段影响较小。
