保护装置动作判据主要为母线电压(线路电压)、线路电流，因此需要将母线(线路)电压互感器、电流互感器输出的二次电压、电流送入继电保护装置。若测量继电器为机电型继电器，电流或电压互感器二次侧一般直接接到电流继电器、电压继电器的线圈。若保护装置为整流型、晶体管型、微机型的，电流、电压互感器输出的二次电流、电压需要经变换器进行线性变换后，再接入测量电路。变换器的基本作用如下几点：

(1)电量变换。将互感器二次侧电压 (额定电压100V)、电流 (额定电流5A 或1A)，转换成弱电压(数伏)，以适应弱电元件的要求。

(2)电气隔离。电流、电压互感器二次侧的保安、工作接地，是用于保证人身和设备安全的，而弱电元件往往与直流电源连接，直流回路不允许直接接地，故需要经变换器实现电气隔离，如图1-8所示。

(3)调节定值。整流型、晶体管型继电保护可以通过改变变换器一次或二次绕组抽头来改变测量继电器的动作值。

继电保护中常用的变换器有电压变换器 (UV)、电流变换器 (UA)和电抗变压器(UX)，UV 作用是电压变换，UA、UX 作用是将电流变换成与之成正比的电压。(www.daowen.com)

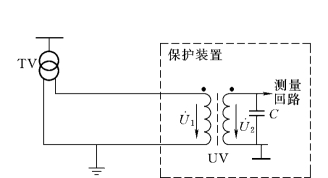

图1-8　变换器的电气隔离作用

图1-9　电压变换器应用图
