1.单击“坐标”面板中的
按钮，将坐标系绕X轴旋转90°。

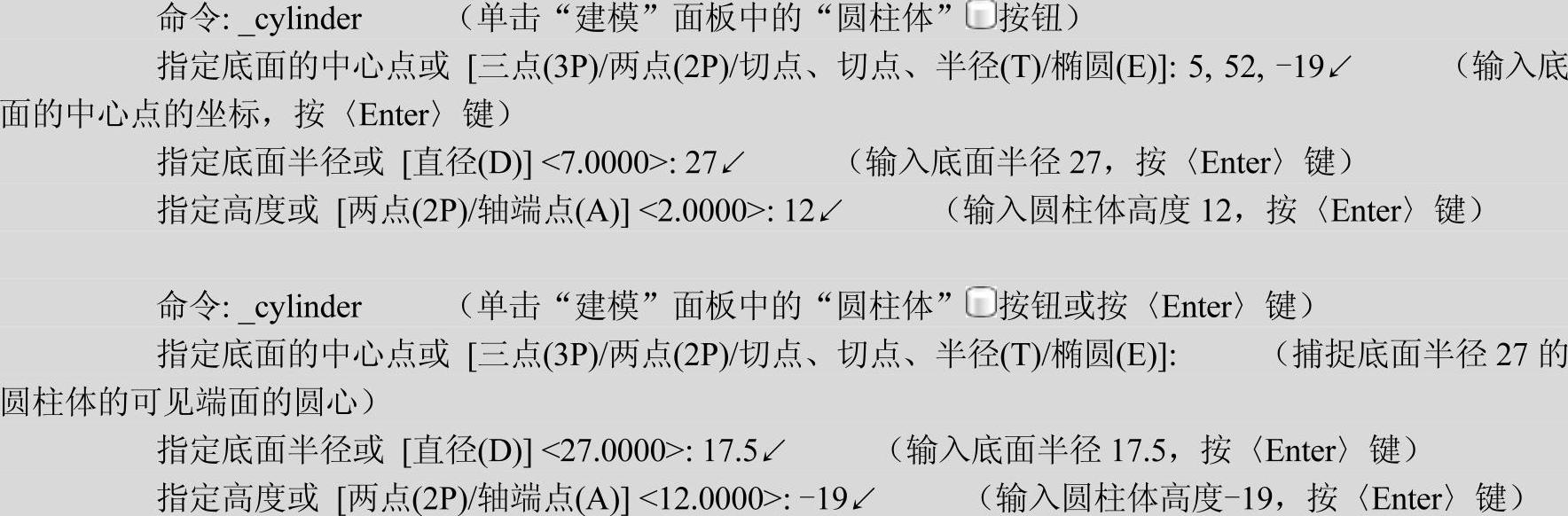

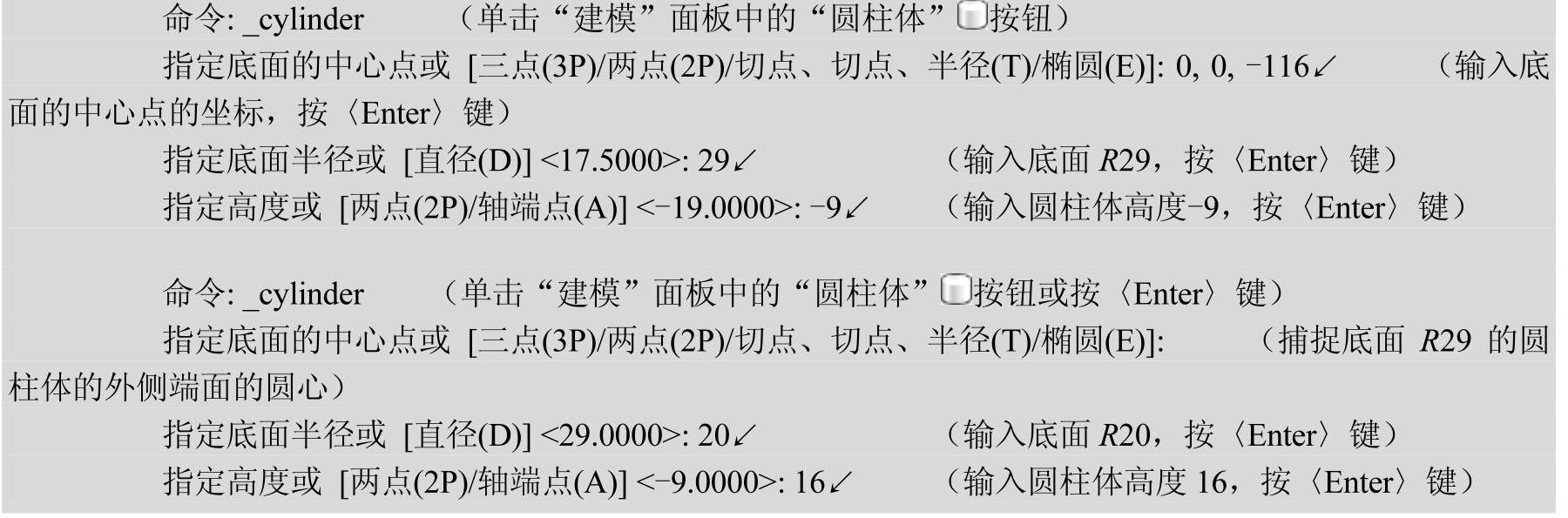

2.利用“圆柱体”命令创建蜗轮轴前凸台及其内孔圆柱体，如图11-59所示。
3.单击“坐标”面板中的“原点”
按钮，将坐标系原点移到底面半径为27的圆柱体的前端面处。

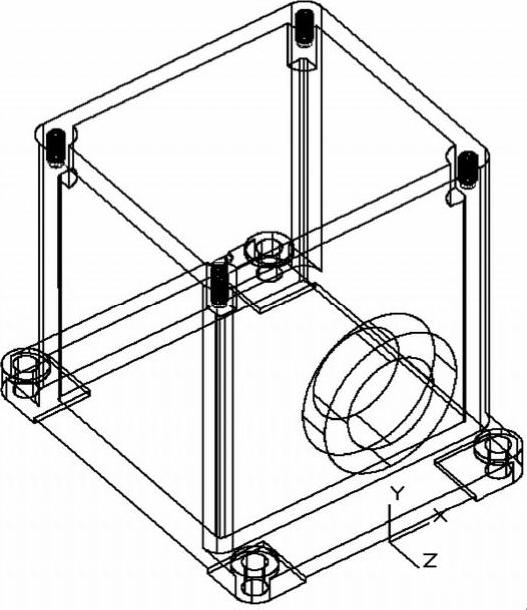

4.利用“圆柱体”命令创建蜗轮轴后凸台及其内孔圆柱体，如图11-60所示。
图11-59 创建蜗轮轴前凸台及其内孔圆柱体
图11-60 创建蜗轮轴后凸台及其内孔圆柱体
5.单击“编辑实体”面板中的“并集”
按钮，将箱体外壳实体与R27和R29的圆柱体合并。
6.单击“编辑实体”面板中的“差集”
按钮，将合并后的三维实体与R17.5和R20的圆柱体做差集运算，在蜗轮轴前后凸台上挖出通孔，如图11-60所示。
7.单击标题栏中的“打开”
按钮，打开图形文件“螺栓三维实体.dwg”。
8.按＜Ctrl+C＞键，将M4螺栓三维实体复制到剪贴板。
9.在绘图区上方和功能区之间单击“箱体三维实体.dwg”选项卡，将该图形切换为当前图形。按＜Ctrl+V＞键，在适当位置单击，将复制到剪贴板的图形粘贴到当前图形中。
10.单击标题栏中的“窗口”
按钮，将粘贴的螺栓实体放大显示。
11.单击“建模”面板中的“圆柱体”
按钮，以螺栓的螺杆可见端面的圆心为底面圆心，创建R2，高度为2的圆柱体。

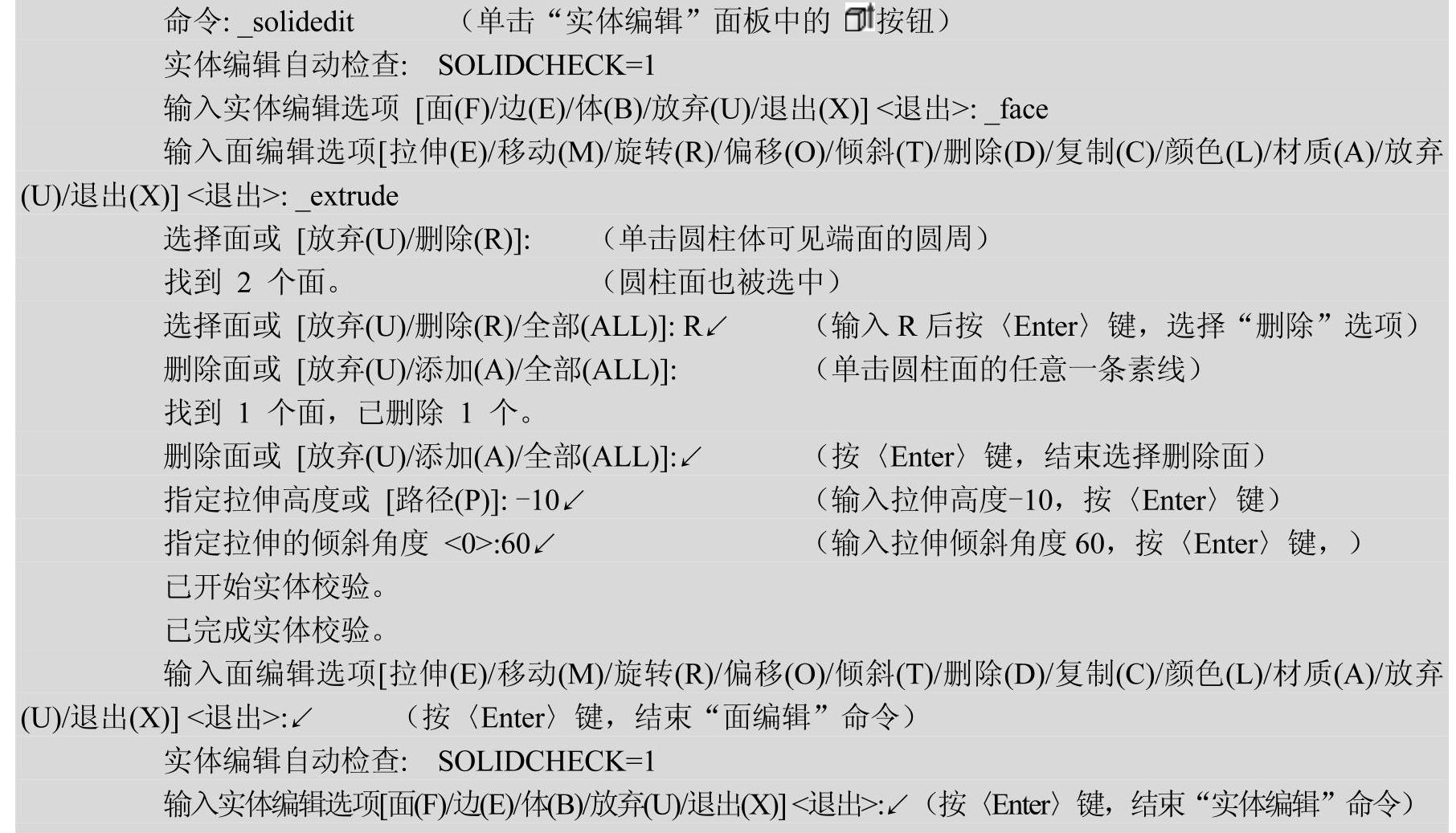

12.利用“拉伸面”命令将圆柱体端面拉伸为圆锥体。(www.daowen.com)

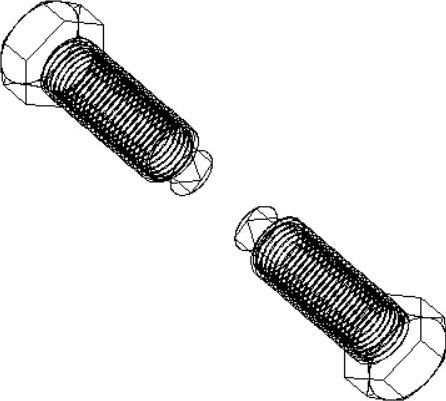

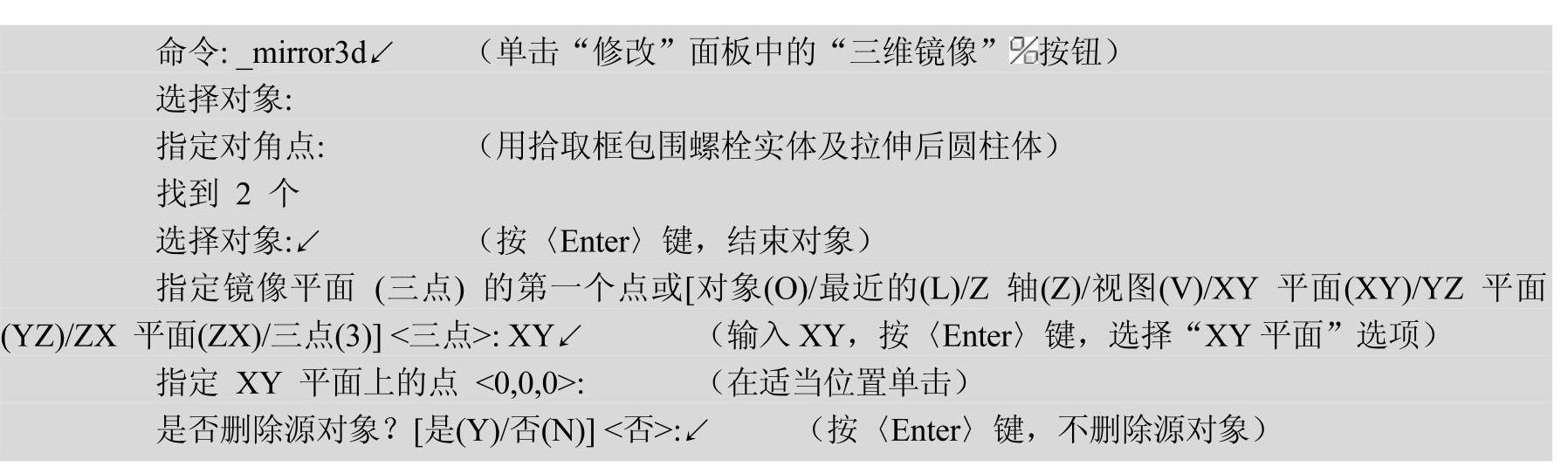

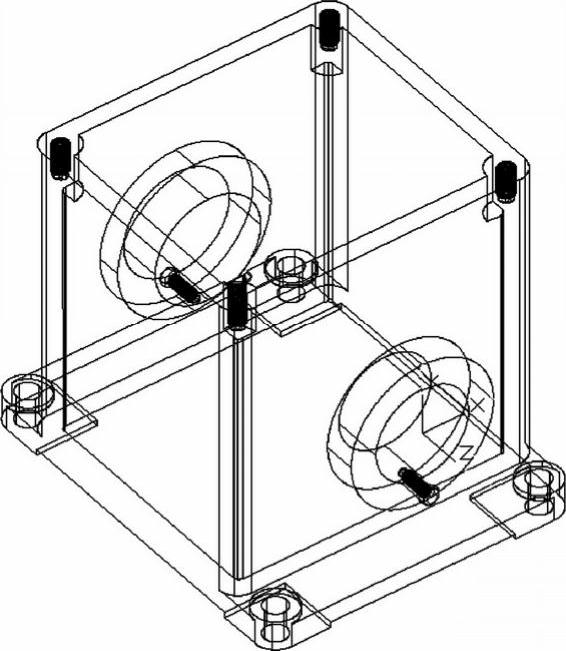

13.利用“三维镜像”命令创建螺栓实体及其拉伸后圆柱体的镜像，如图11-61所示。
14.在命令行输入Z后按＜Enter＞键，再输入P后按＜Enter＞键，利用“缩放上一个”命令返回到上一个显示窗口。

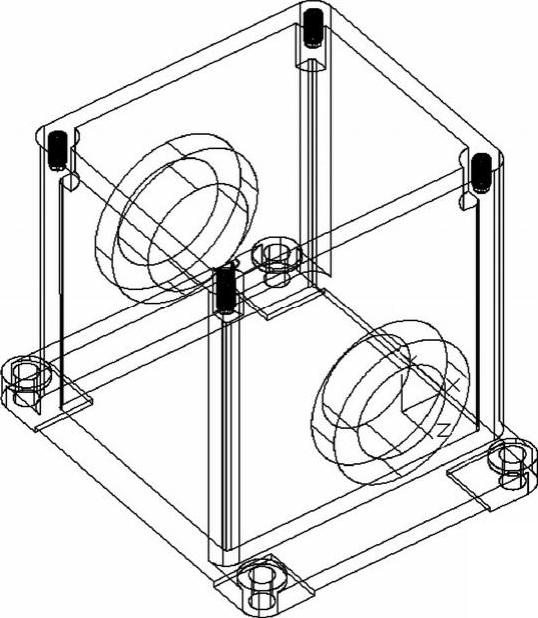

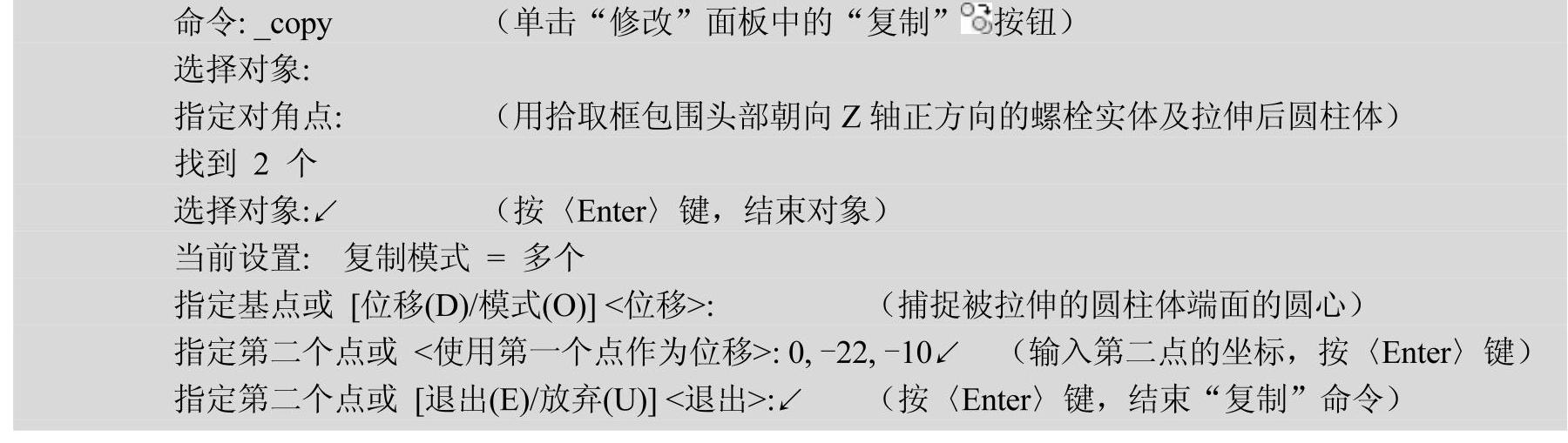

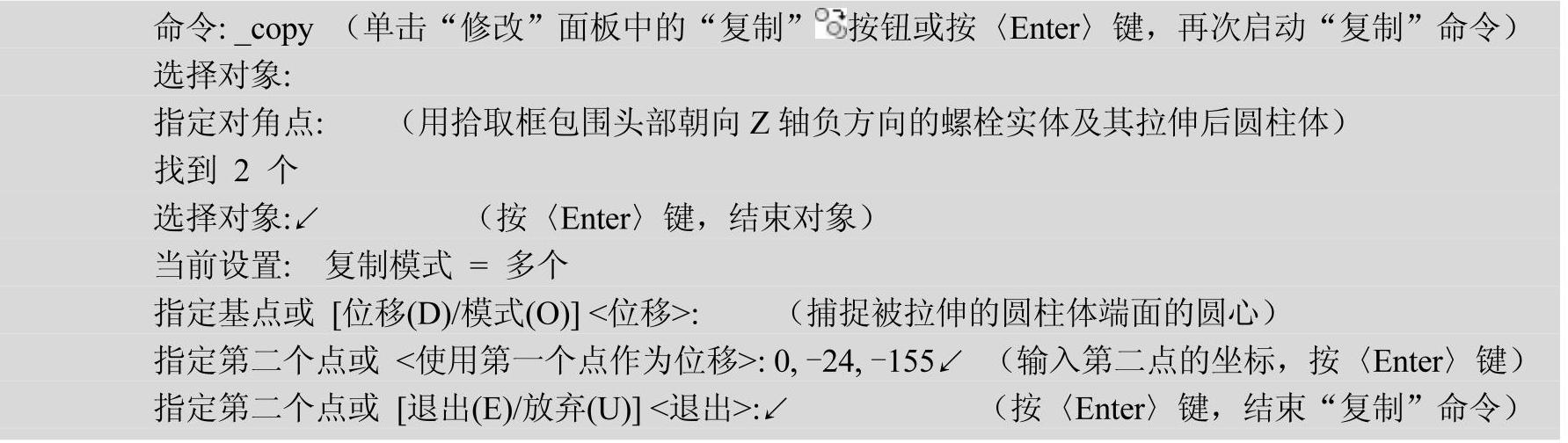

15.利用“复制”命令复制螺栓实体及拉伸后的圆柱体，如图11-62所示。
图11-61 做螺栓实体及拉伸后圆柱体的镜像
图11-62 复制螺栓实体及拉伸后圆柱体

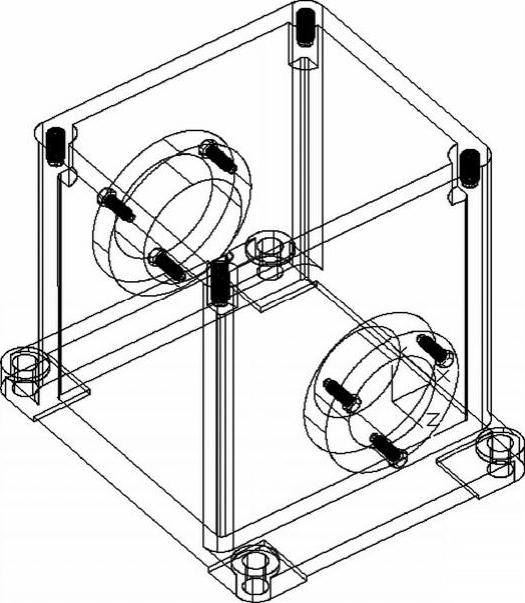

16.在命令行输入3darray，按＜Enter＞键，利用“三维阵列”命令将复制的螺栓实体及拉伸后的圆柱体绕蜗轮轴孔的轴线即Z轴做环形阵列，阵列的数量为3个，如图11-63所示。
17.单击“实体编辑”面板中的“差集”

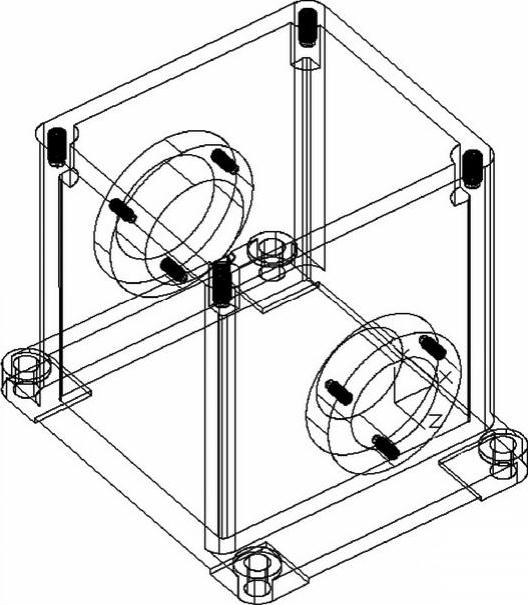

按钮，将已创建的箱体三维实体与螺栓实体及拉伸后的圆柱体做差集运算，在蜗轮轴前后凸台上挖出螺孔，如图11-64所示。
图11-63 环形阵列
图11-64 在蜗轮轴凸台上挖螺孔
