1.单击标题栏中的“新建”
按钮，弹出“选择样板”对话框，在“打开”下拉列表中选择“无样板打开-公制（M）”选项，新建一个图形文件。
2.单击标题栏中的“另存为”
按钮，或单击界面左上角的浏览器按钮，在弹出的菜单中选择“另存为”选项，将图形保存为“箱体三维实体.dwg”。
3.单击“图层”面板中“图层特性管理器”
按钮，在弹出的“图层特性管理器”对话框中创建“轮廓线”层，并将该图层设置为当前层，然后单击“确定”按钮。
4.打开状态栏中的“对象捕捉”

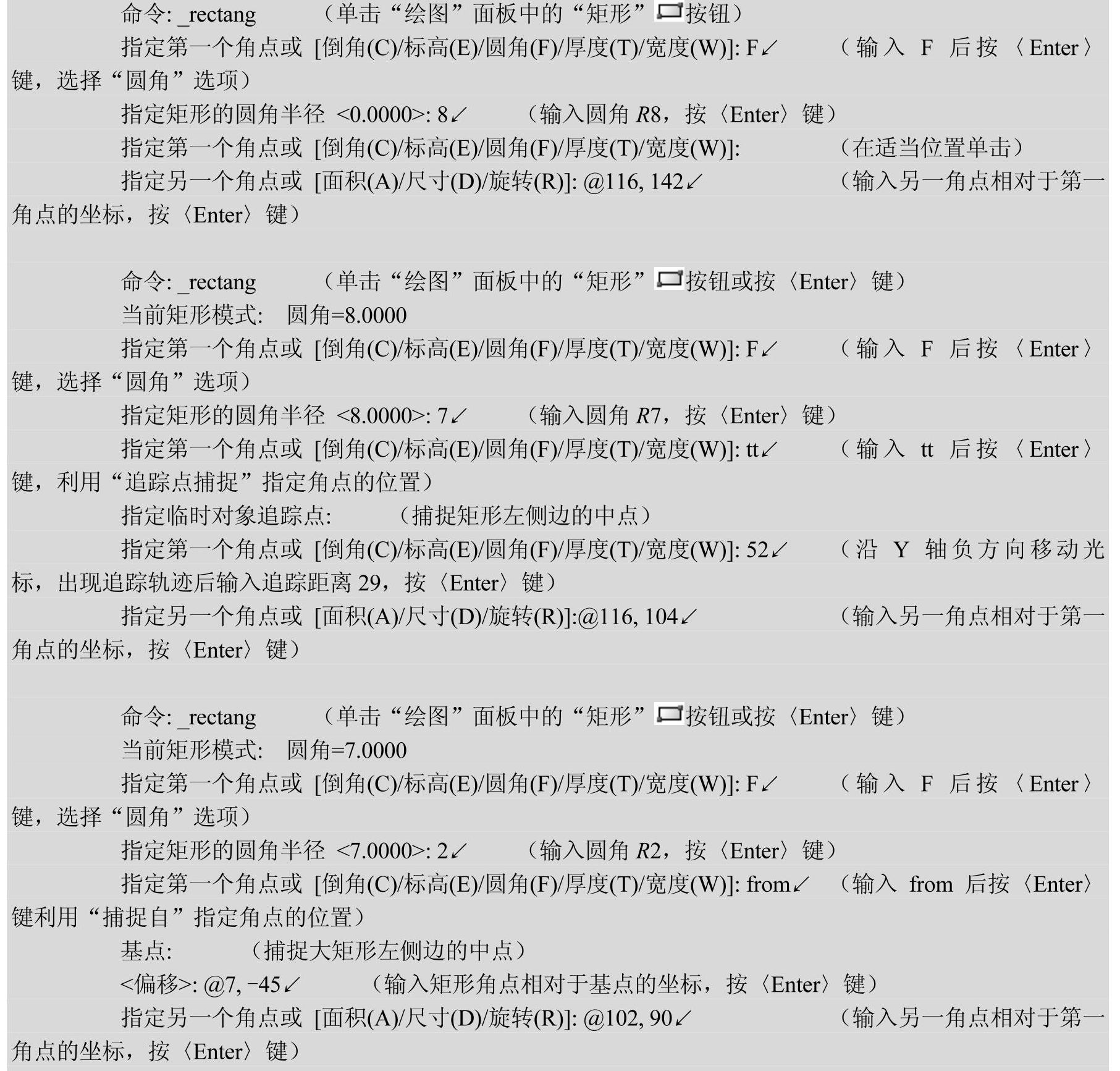

按钮，分别利用“矩形”命令绘制3个带圆角的矩形，如图11-52所示。
5.分别单击“建模”面板中的“拉伸”
按钮，拉伸3个矩形，拉伸大矩形的高度为-9，得到底板实体。拉伸另外两个矩形的高度为113，得到外壁实体和内壁实体。
6.将光标移到绘图区右上角的“视口立方体”ViewCube图标上，移动鼠标使该图标旋转，调整观察方向，如图11-53所示。
7.单击“实体编辑”面板中的“并集”
按钮，将底板实体与外壁实体合并。
8.单击“实体编辑”面板中的“差集”
按钮，将合并后的三维实体与内壁实体差集运算，挖出箱体内腔。

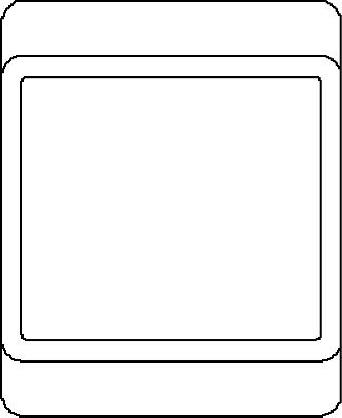

图11-52 绘制带圆角的矩形

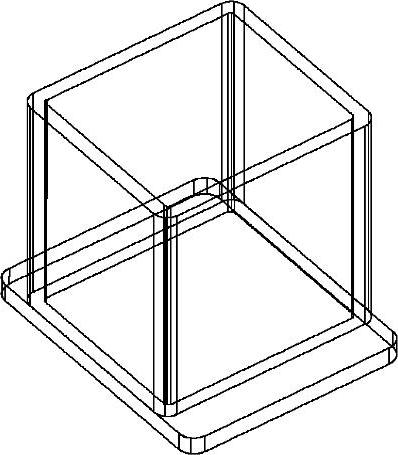

图11-53 拉伸矩形
9.单击“坐标”面板中的“原点”
按钮，将坐标系原点移到底座底面轮廓线的中点处。

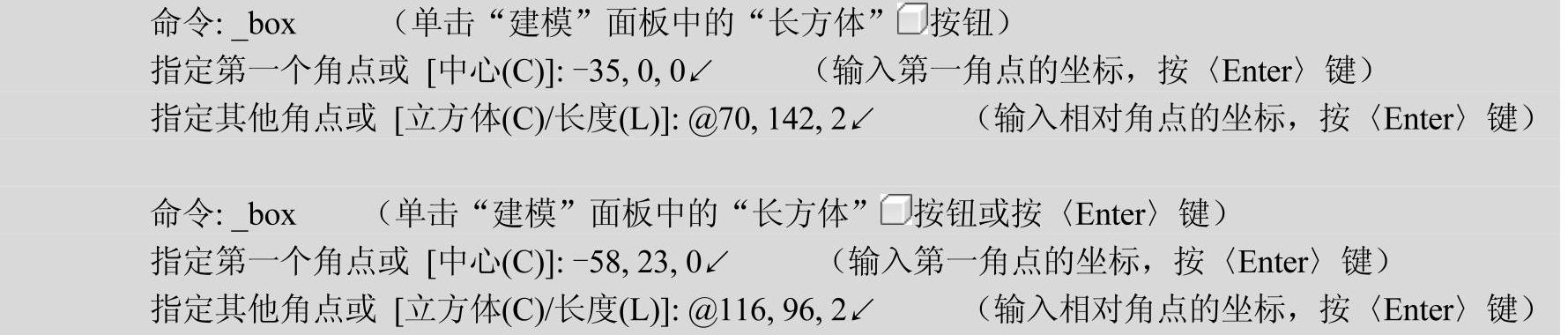

10.分别利用“长方体”命令创建两个用于挖底座凹槽的长方体。
11.分别单击“建模”面板中的
按钮，以底座底面圆角的圆心为底面圆心，创建两个φ16和φ8.5，高度均为11的圆柱体。以箱体顶面圆角的圆心为底面圆心，创建R7，高度均为18的圆柱体。
12.分别单击“修改”面板中的“复制”
按钮，将φ16和φ8.5的两个圆柱体复制到底座底面的另外3个圆角的圆心处，将R7的圆柱体复制到箱体顶面圆角的圆心处，如图11-54所示。
13.单击“实体编辑”面板中的“并集”
按钮，将底板和外壳实体与4个底面φ16的圆柱体及4个底面R7的圆柱体合并。
14.单击“实体编辑”面板中的“差集”
按钮，将合并后的三维实体与4个底面φ8.5的圆柱体及两个长方体做差集运算，挖出底座固定孔和凹槽，如图11-55所示。

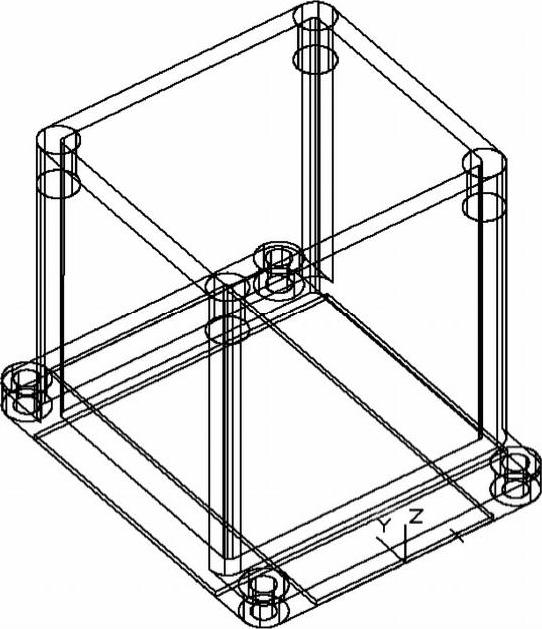

图11-54 创建长方体和圆柱体(www.daowen.com)

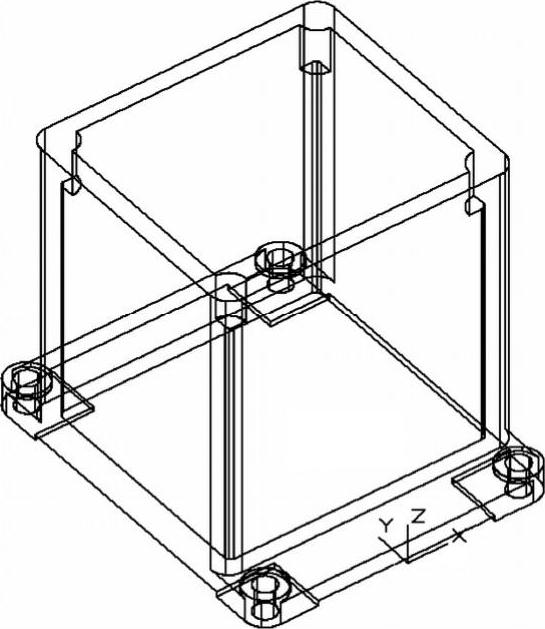

图11-55 挖底座固定孔和凹槽
15.单击标题栏中的“打开”
按钮，打开图形文件“螺栓三维实体.dwg”。
16.单击“坐标”面板中的
按钮，将坐标系绕X轴旋转-180°。
17.按＜Ctrl+C＞键，将M6螺栓三维实体复制到剪贴板。
18.在绘图区上方和功能区之间单击“箱体三维实体.dwg”选项卡，将该图形切换为当前图形。按＜Ctrl+V＞键，在适当位置单击，将复制到剪贴板的图形剪贴到当前图形中。
19.在命令行输入Z按＜Enter＞键，然后输入W按＜Enter＞键，利用“窗口缩放”命令将粘贴的螺栓实体放大显示。
20.单击“建模”面板中的“圆柱体”
按钮，以螺栓的螺杆可见端面的圆心为底面圆心，创建R2，高度为-2的圆柱体。

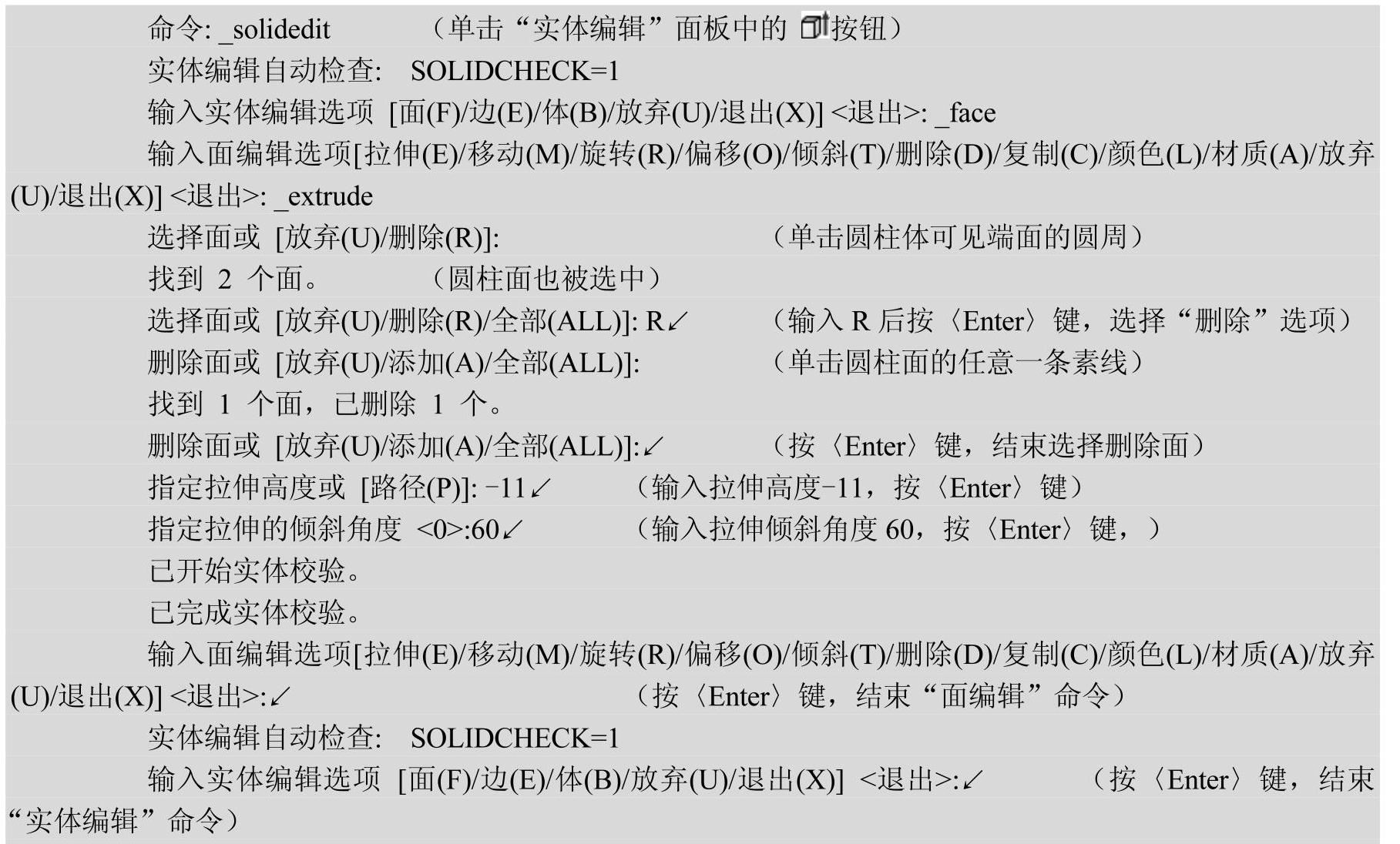

21.利用“拉伸面”命令将圆柱体端面拉伸为圆锥体，如图11-56所示。

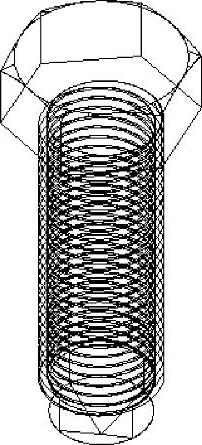

图11-56 创建圆柱体并拉伸其端面
22.在命令行输入Z后按＜Enter＞键，再输入P后按＜Enter＞键，利用“缩放上一个”命令返回到上一个显示窗口。
23.单击“修改”面板中的“复制”
按钮，复制螺栓实体和拉伸后的圆柱体。复制的基点为被拉伸的圆柱体端面的圆心，第二点与箱体顶面4个圆角圆心的相对坐标为（@0，0，-12），如图11-57所示。
24.单击“修改”面板中的“删除”
按钮，将粘贴的螺栓实体和与其同轴线的圆柱体（被拉伸）删除。
25.单击“实体编辑”面板中的“差集”
按钮，将创建的箱体三维实体与螺栓实体及拉伸后的圆柱体做差集运算，在箱体顶面上挖出螺孔，创建出底座和箱体外壳三维实体，如图11-58所示。

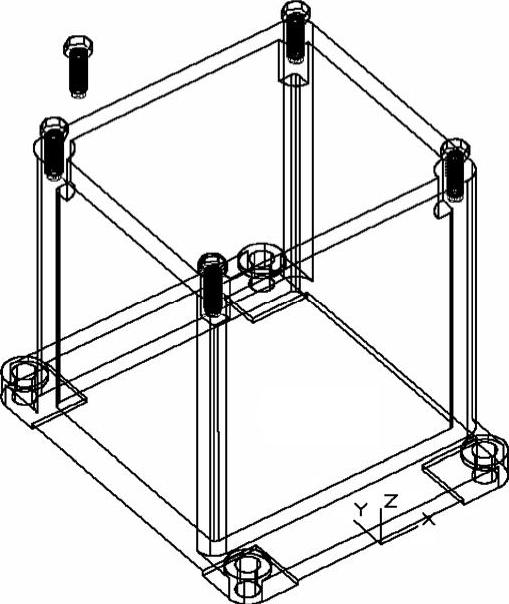

图11-57 复制螺栓实体、拉伸后的圆柱体

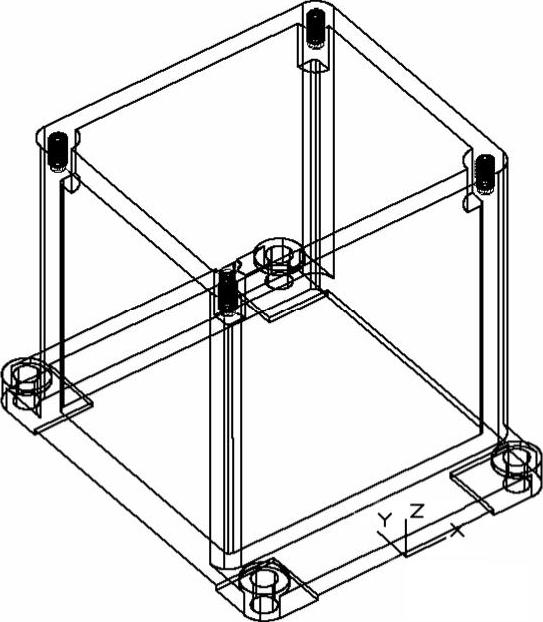

图11-58 创建底座和箱体外壳三维实体
