全塑电缆型号解析

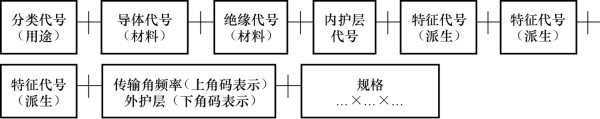

电缆型号是识别电缆规格程式和用途的代号。其中,分类代号(用途)、导体代号、绝缘代号、内护层代号、特征代号(派生)和外护层代号等,分别用不同的汉语拼音字母和数字来表示,如图2-6所示。

图2-6 电缆型号

电缆的型号

1.电缆型号

(1)分类代号

H——市内通信电缆。

HP——配线电缆。

HJ——局用电缆。

(2)导体代号

T——铜(可省略不标)。

G——钢。

L——铝。

(3)绝缘代号

Y——实心聚烯烃绝缘。

YF——泡沫聚烯烃绝缘。

YP——泡沫/实心皮聚烯烃绝缘。

(4)内护层代号

A——涂塑铝带粘接屏蔽聚乙烯护套。

S——铝、钢双层金属带屏蔽聚乙烯护套。

V——聚氯乙烯护套。

(5)特征(派生)代号

T——石油膏填充。

G——高频隔离。

C——自承式。

B——扁平。

P——屏蔽。

电缆同时有几种特征存在时,型号字母顺序依次为T、G、C。

(6)外护层代号

23——双层防腐钢带绕包铠装聚乙烯外护层。(www.daowen.com)

32——单层细钢丝铠装聚乙烯外护层。

43——单层粗钢丝铠装聚乙烯外护层。

53——单层钢带皱纹纵包铠装聚乙烯外护层。

553——双层钢带皱纹纵包铠装聚乙烯外护层。

(7)电缆型号举例

HYA——铜芯实心聚烯烃绝缘铝塑黏结综合护套市内通信电缆。

HYFA——铜芯泡沫聚烯烃绝缘铝塑黏结综合护套市内通信电缆。

HYPA——铜芯泡沫皮聚烯烃绝缘铝塑黏结综合护套市内通信电缆。

HYAT——铜芯实心聚烯烃绝缘填充式铝塑黏结综合护套市内通信电缆。

HYFAT——铜芯泡沫聚烯烃绝缘填充式铝塑黏结综合护套市内通信电缆。

HYPAT——铜芯泡沫皮聚烯烃绝缘填充式铝塑黏结综合护套市内通信电缆。

2.电缆规格

电缆型号后面排列的一组数字用来表示具体的电缆规格,主要有以下两种:

(1)星绞式电缆规格

星绞组数×每组芯线数×导线直径(mm)

(2)对绞式电缆规格

对绞组数×每组芯线数×导线直径(mm)

电缆规格举例:

①HYA—100×2×0.5表示铜芯实心聚烯烃绝缘、涂塑铝带粘接屏蔽、容量100对、对绞式、线径为0.5 mm的市内通信全塑电缆。

②HYA—100×2×0.40 YD/T 322-1996表示铜芯实心聚烯烃绝缘铝塑黏结综合护套市内通信电缆,标称对线组数100,导线标称直径0.40 mm。

3.标志、包装

(1)标志

电缆护套外表面上应印有制造厂名或其代号、制造年份及电缆型号。成品电缆标志应符合GB—6995.3规定。

(2)长度标志

电缆护套外表面上应印有白色、能永久辨认的清晰长度标志,长度标志以m为单位,标志间距应不大于1 m,长度标志误差应不超过±10%,若第一次标志不符合上述要求,允许在电缆另一侧用黄色重新标志,重新标志的数序与原标志的数序应相差5 000以上,以示区别。

(3)包装

电缆应整齐地绕在电缆盘上,电缆盘应符合GB—4005.1及GB—4005.2规定,电缆盘的筒体直径应不小于电缆外径的15倍。

电缆两端头应加端帽进行密封。电缆A端应用红色标志,电缆B端应用绿色标志。两端头应固定在侧板上,以便于对电缆电气性能进行测试。

装盘的非填充式电缆,应充有30~50 kPa的干燥空气或氮气,并在一端装有气门嘴。

电缆盘上应标明:制造厂名称;电缆型号、本标准编号;电缆长度(m);毛重(kg);出厂盘号;制造日期;表示电缆盘正确旋转方向的箭头。

电缆自出厂之日起三年内,由于制造上的原因而损坏时,制造厂应负责包修、包退、包换。国家近期规定,为了防止电缆在火灾中产生有害气体,国家现在禁止使用聚乙烯材料。
