在移出断面上标注的直径为φ22h6，和形位公差是用联合形式标注的，要标注出这种形式的尺寸，需要对标注的直径尺寸进行编辑修改。
1.将“径向标注不充样式”设置为当前样式，利用“直径标注”命令在移出断面上标注直径尺寸φ22h6，如图6-12所示。
2.单击“修改”面板中的“分解”
按钮，分解直径尺寸φ22h6。
3.单击“修改”面板中的“移动”
按钮，调整尺寸文字φ22h6的位置。
4.单击“修改”面板中的“拉长”
按钮，输入dy后按＜Enter＞键，利用“拉长”命令中的“动态”选项调整水平引线的长度，如图6-13所示。

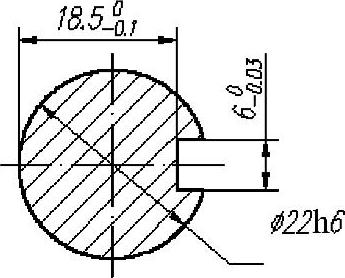

图6-12 标注直径尺寸

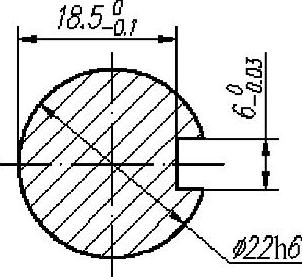

图6-13 修改直径尺寸
5.单击“标注”面板中的“公差”
按钮，弹出“形位公差”对话框，单击对话框中的“符号”图标，弹出“特征符号”对话框，选择其中的同轴度符号。单击“公差1”面板中的图标，出现直径符号“φ”，在“公差1”文本框中输入0.03。在“基准1”文本框中输入“A-B”，如图6-14所示。单击“确定”按钮，捕捉水平引线的右端点。
6.单击“修改”面板中的“移动”
按钮，将尺寸文字φ22h6移动到形位公差框上方。(www.daowen.com)
7.单击“修改”面板中的“复制”
按钮，复制直径尺寸φ22h6的左上方箭头，标注结果如图6-15所示。

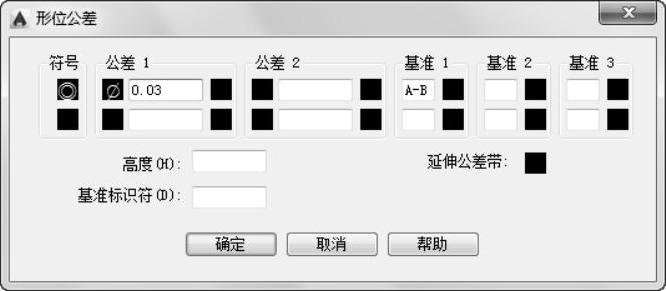

图6-14 设置“形位公差”对话框

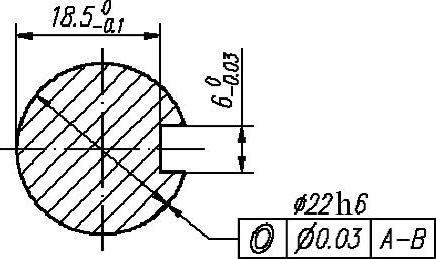

图6-15 联合标注直径尺寸和形位公差
8.蜗轮轴零件图中其他尺寸的标注，以及标注公差、形位公差、插入基准符号、标注粗糙度的方法前面章节作了介绍，不再重复。
9.输入技术要求，填写标题栏。
10.单击标题栏中的“保存”
按钮，保存绘制的零件图。
完成绘制蜗轮轴。
