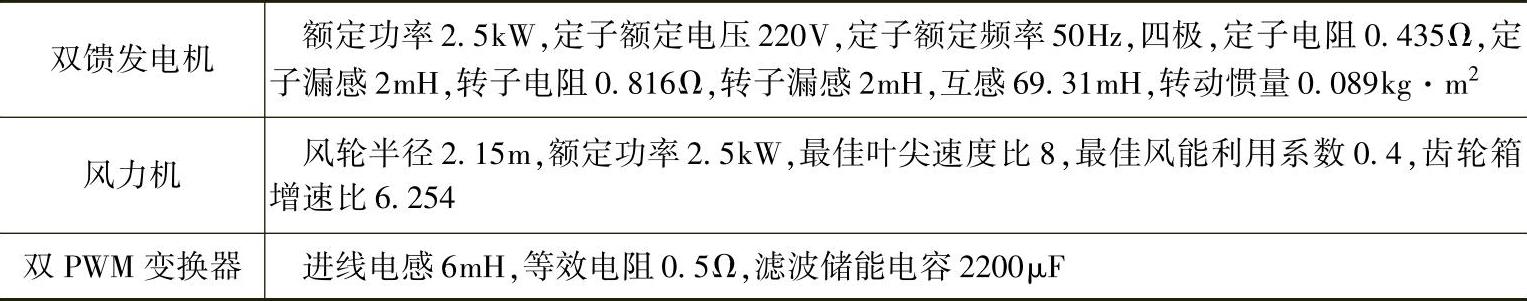

表4-4给出了基于DPC控制的变速恒频双馈发电机风电系统仿真所用的参数。

表4-4 系统参数设置一览表

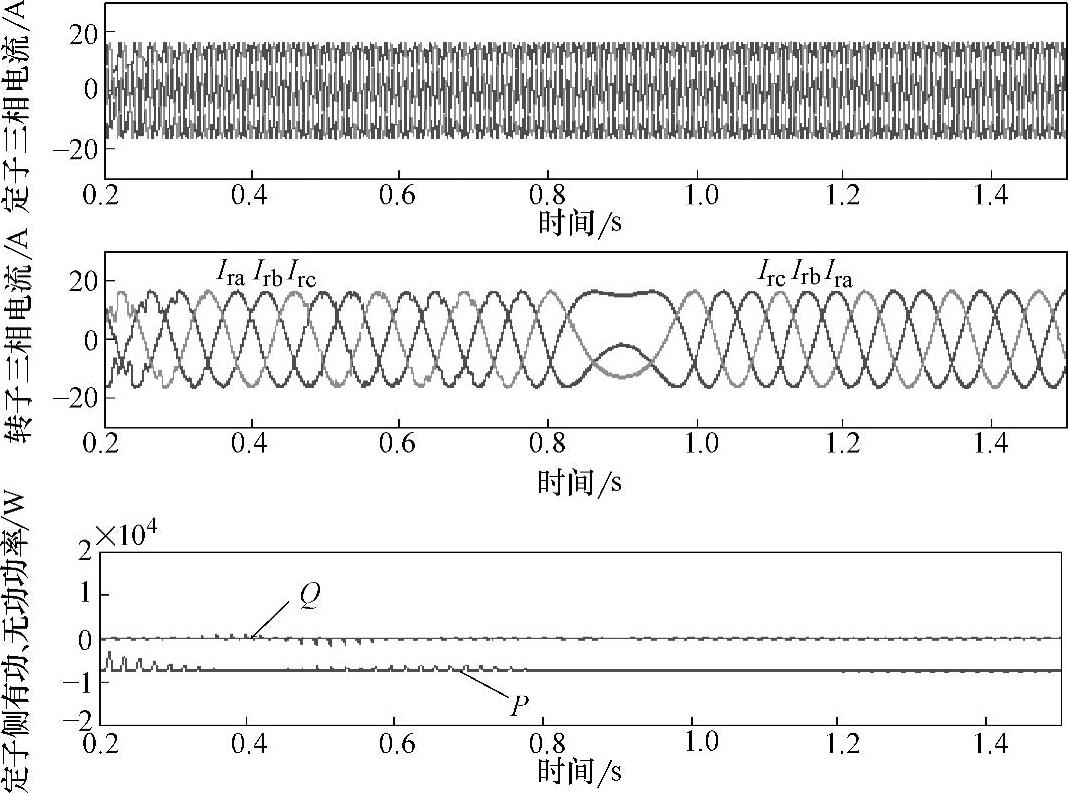

图4-21为双馈发电机从亚同步变为超同步仿真波形。通过分析转子电流的波形可以得出，DFIG转速由亚同步到超同步过渡时的动态过程，在0.9s时双馈发电机达到同步转速，进行直流励磁，转子电流频率为零，转速超过同步速后，转子电流反相序，转子电流波形左右对称于同步转速点，与理论分析高度一致，转子电流的频率加上转子的频率等于定子电压的频率，实现了变速恒频运行目的。

图4-21 双馈发电机从亚同步变为超同步仿真波形(www.daowen.com)

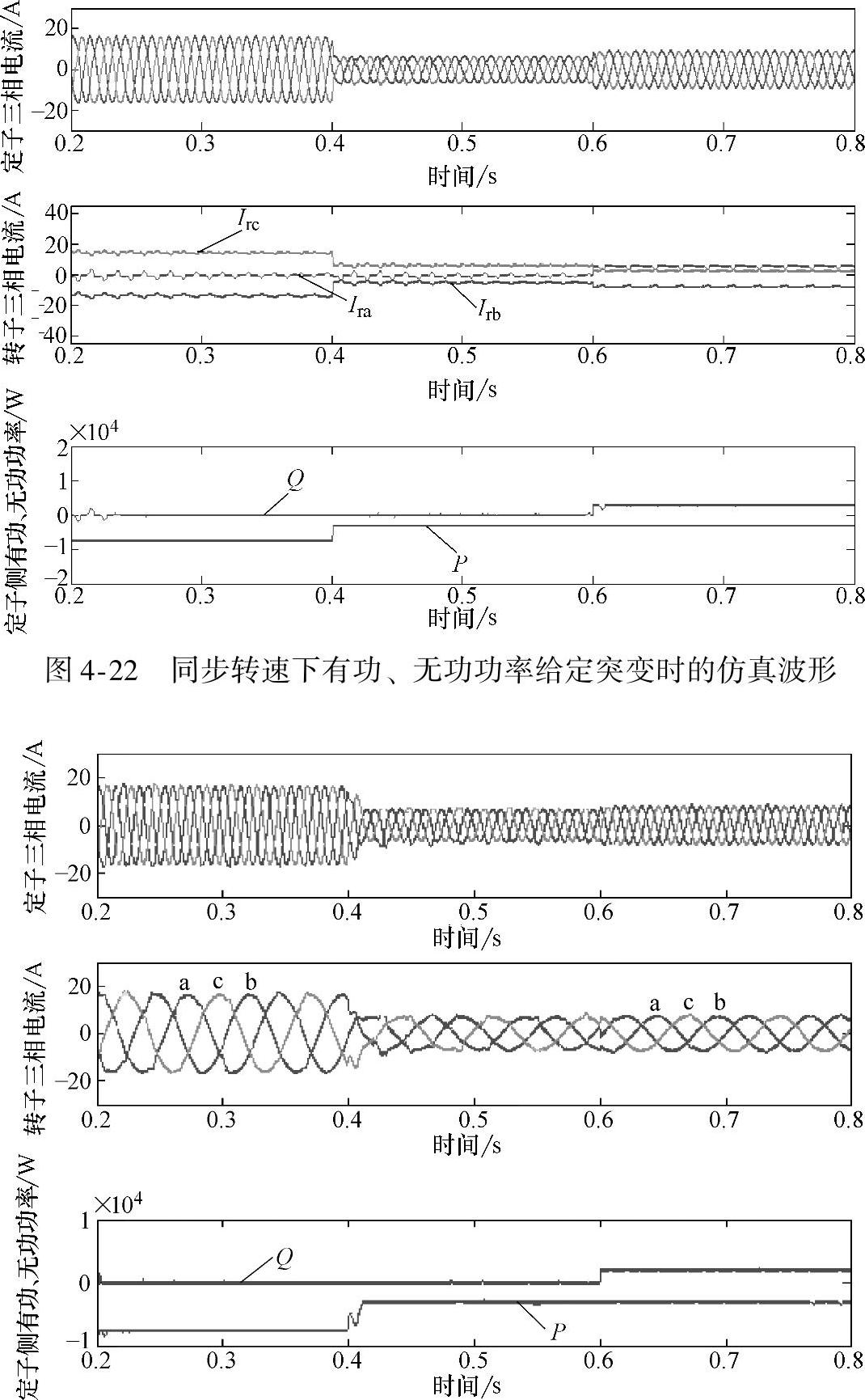

图4-22为双馈发电机在同步转速时，定子侧输出有功功率和无功功率发生阶跃突变时的仿真波形。其中有功功率的给定值在0.4s时由给定的-7500W变为-3000W，无功功率的给定值在0.6s由原来的0var变为2000var（其中“-”号表示DFIG输出功率）。当有功功率的给定值在0.4s减小时，定、转子电流均降低，无功功率的给定值在0.6s增加时，定子电流有所增大，发出无功功率。

图4-23为双馈发电机运行在超同步转速下有功、无功功率给定突变时的仿真波形。

由图4-22和图4-23可知，双馈发电机不论运行在同步还是超同步状态下，采用直接功率控制可以使定子侧输出功率迅速跟踪功率给定值，具有较快的动态响应，暂态过程谐波畸变率较低，稳态运行时定、转子电流均为正弦波，注入电网的谐波基本为零。

图4-23 超同步转速下有功、无功功率给定突变时的仿真波形
