在大中型水利水电工程的规划设计中涉及到的泥沙问题，往往因其过于复杂，多采用实体模型试验的方法进行研究，而模型沙的选择是否合适又是试验成败的关键。为了保证模型试验冲刷和淤积同时相似，首先必须满足模型沙起动相似的要求。为此许多单位在这方面作过大量的试验研究，取得了一些有价值的成果。

陈稚聪（1996）等用极细的塑料沙（D=0.041～0.24mm）在水槽中作的起动试验表明，随粒径的逐渐变细，起动流速逐渐增加，其增加的趋势与天然沙相似，如考虑重力作用和粘结力作用对细颗粒泥沙的影响，起动流速仍可用一般的起动流速公式来描述，即

式中参数K为与粒径D（以mm计）有关的参数

上式适用于D＜0.25mm的细颗粒塑料沙。

府仁寿（1993）等人用塑料沙和电木粉在水槽里进行了起动流速的试验，水槽长16m，宽度0.5m，观测段在水槽中部往下，水深5～20cm。由试验结果得出式（4-61）中的参数K与粒径D（以mm计）的关系见表4-4及图4-22，其适线方程分别为

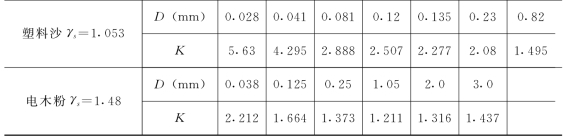

表4-4　轻质沙起动流速试验中K 值的变化

(www.daowen.com)

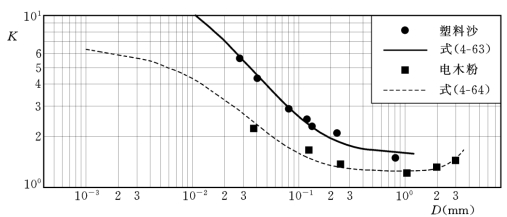

图4-22　轻质沙起动流速公式中K值与粒径D的关系

他们还研究了细颗粒电木粉（D=0.038mm）的起动流速和固结时间的关系，发现随着颗粒在水下固结时间的增加，起动流速将有所增加，可表示为

式中：T为水下固结的天数；Uct为固结T天后的起动流速。

高树华（1992）在21m长、0.4m宽的固定玻璃水槽中用比重为1.05的塑料沙进行了起动流速的试验，试验水深h=8.7～54cm/s。试验的基本参数和结果见表4-5。

表4-5　试验基本参数和试验结果

试验结果表明，各种起动状态的起动流速Uc仍可用一般的起动流速公式表示
