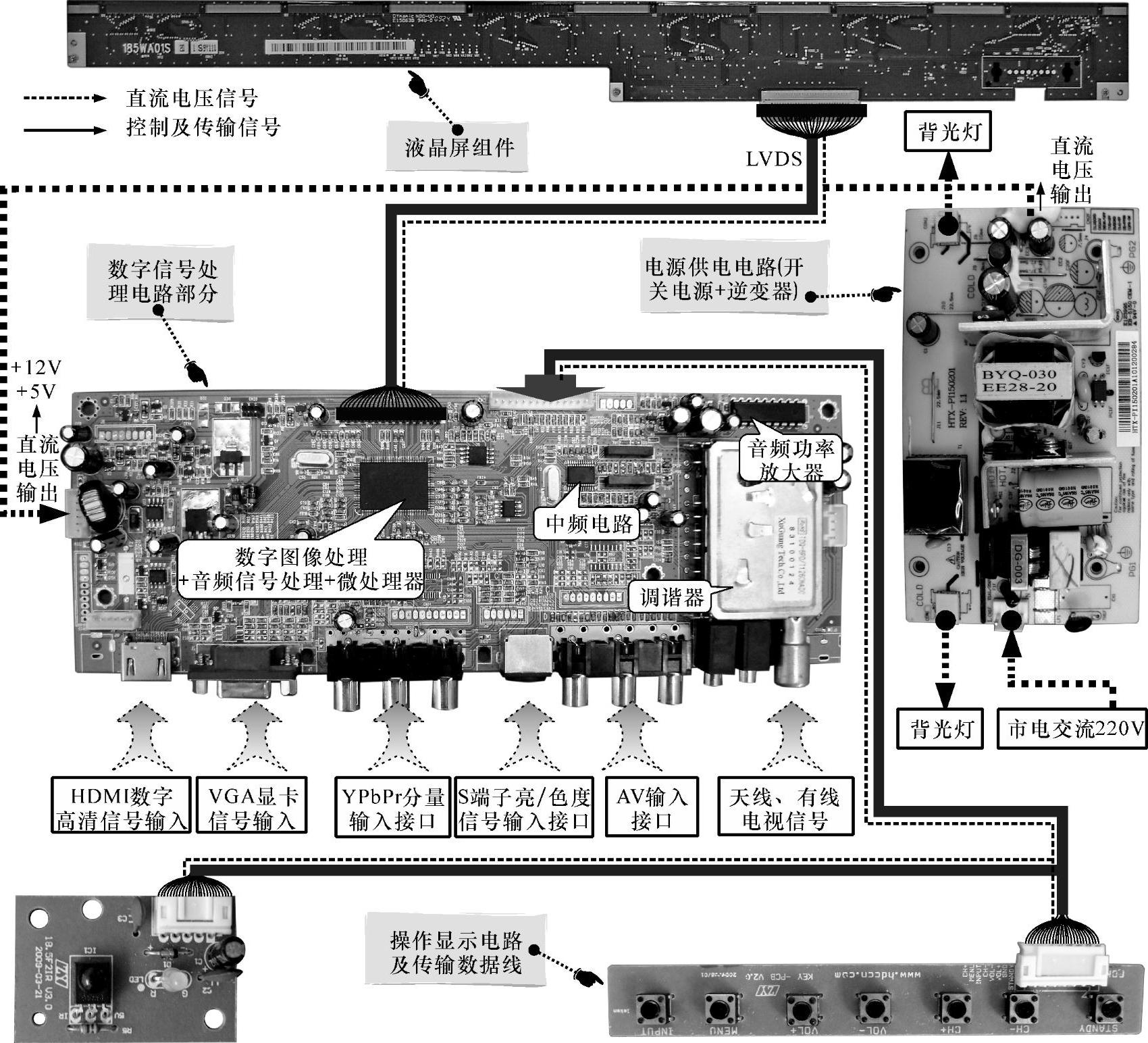

液晶电视机是由液晶显示屏和多个电路板组合而成的。液晶电视机的各单元电路不是独立存在的，在正常工作时，各电路因相互传输信号而存在一定的联系，如图1-6所示。

从图1-6中可以看出，液晶电视机各电路板之间的信号传输关系为：直流电压由开关电源电路板传输到主电路板及背光灯等部分，为其提供工作条件。操作显示电路和遥控接收电路向液晶电视机输入人工指令，经主电路板处理后，由微处理器输出各种控制信号，使液晶电视机进入工作状态。

（1）电视信号接收电路

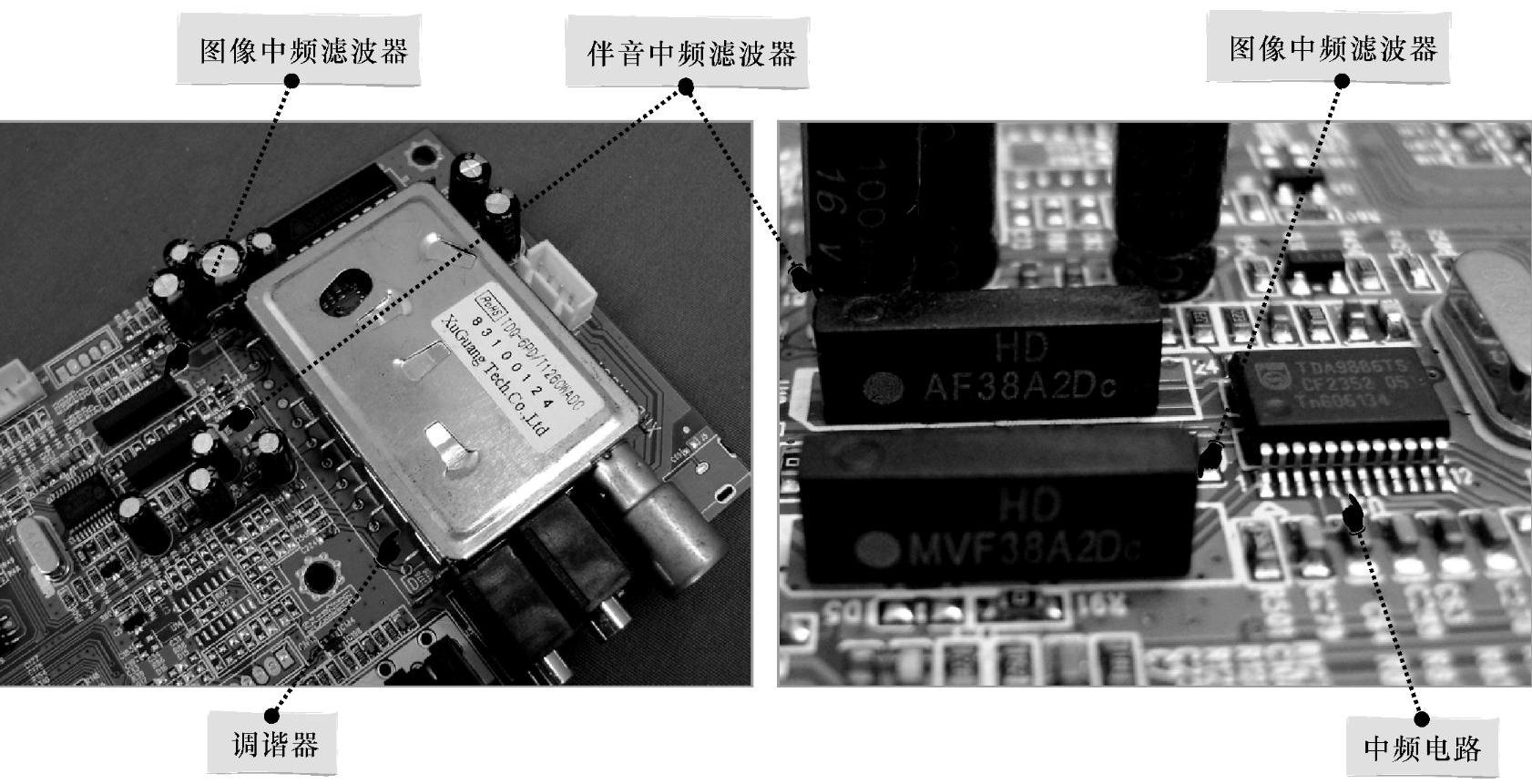

液晶平板电视机的电视信号接收电路包括调谐器和中频电路两部分，如图1-7所示。调谐器用于接收外部天线信号或有线电视信号，进行处理后输出中频信号；中频电路则用于将调谐器输出的中频信号进行视频检波和伴音解调后输出视频图像信号和第二伴音中频信号，送往后级电路中。

图1-6 液晶电视机的电路关系

图1-7 液晶平板电视机中的电视信号接收电路

【专家热线】

Q：请问专家，是不是在液晶平板电视机的电视信号接收电路中都可以相应地找到调谐器、中频电路和图像中频滤波器等这些器件呢？

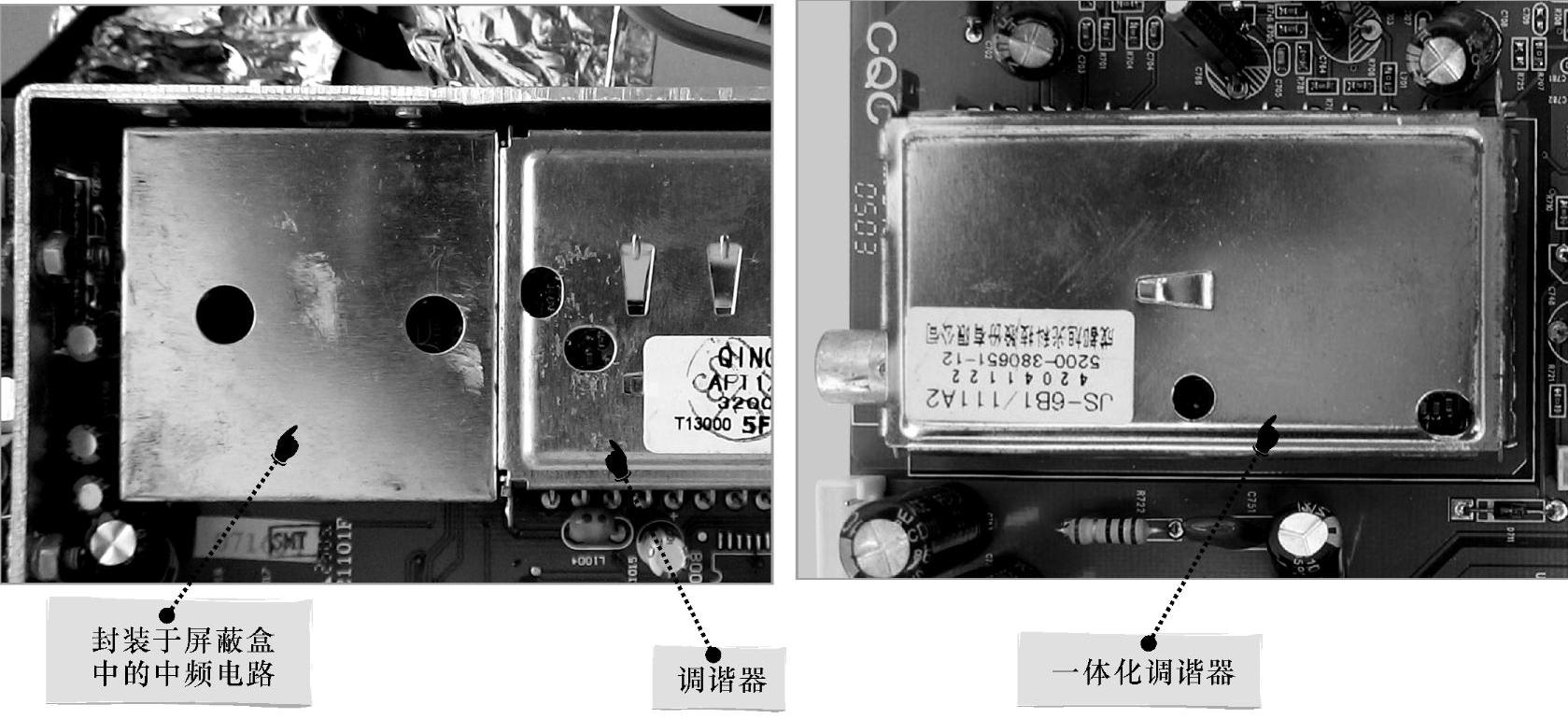

A：有些液晶平板电视机的中频电路封装在金属壳内，还有些液晶平板电视机中将调谐器和中频电路部分制作在一起，称为一体化调谐器，使电视机整机电路更加简单、易调整。图1-8所示为封装在金属壳内的中频电路和一体化调谐器实物外形。这两种电路虽然结构形式有所不同，但其工作原理和功能基本上是相同的。

图1-8 封装在金属壳内的中频电路和一体化调谐器实物外形

（2）视频解码电路

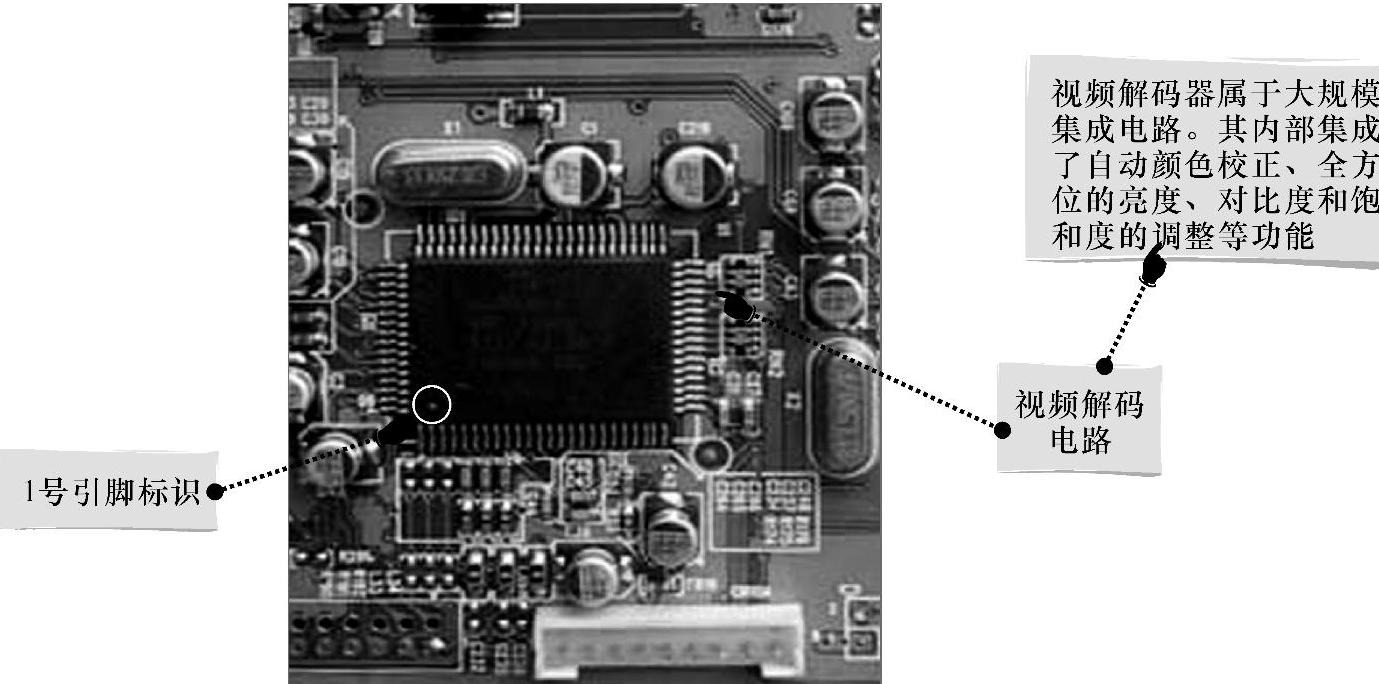

液晶电视机中，视频解码电路的主要功能就是将电视信号接收电路或接口电路输入的模拟视频图像信号进行解码处理，变为亮度和色差信号或者是数字视频信号后再输出，如图1-9所示。

图1-9 液晶电视机中的视频解码电路

（3）数字图像信号处理电路

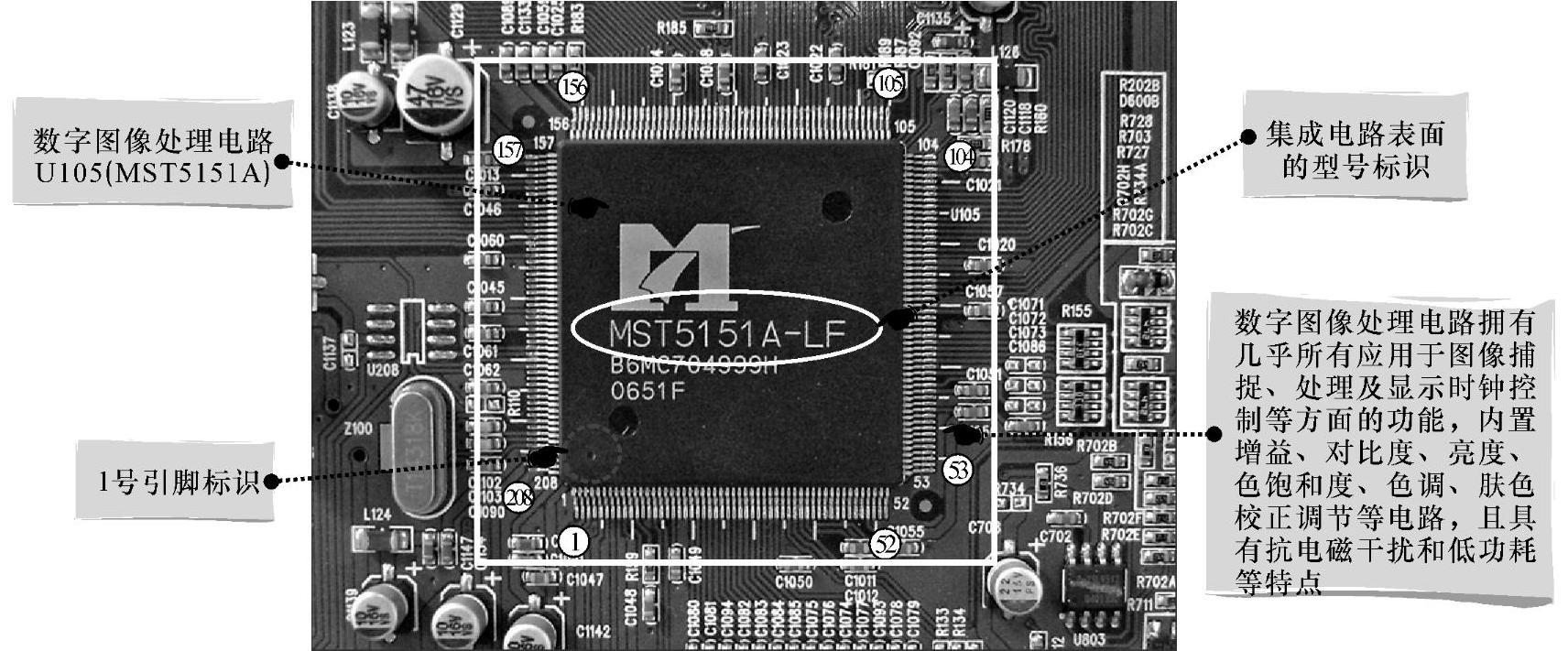

液晶电视机的数字图像信号处理电路用于进行数字图像处理、输出数字视频信号，并驱动液晶显示屏工作。除此之外，具有多个输入信号接口，可接收外部视频设备的AV信号、S-视频信号和YPbPr分量视频信号等，图1-10所示为典型液晶电视机中数字图像信号处理电路的实物外形。

图1-10 典型液晶电视机中数字图像信号处理电路的实物外形(www.daowen.com)

（4）音频信号处理电路

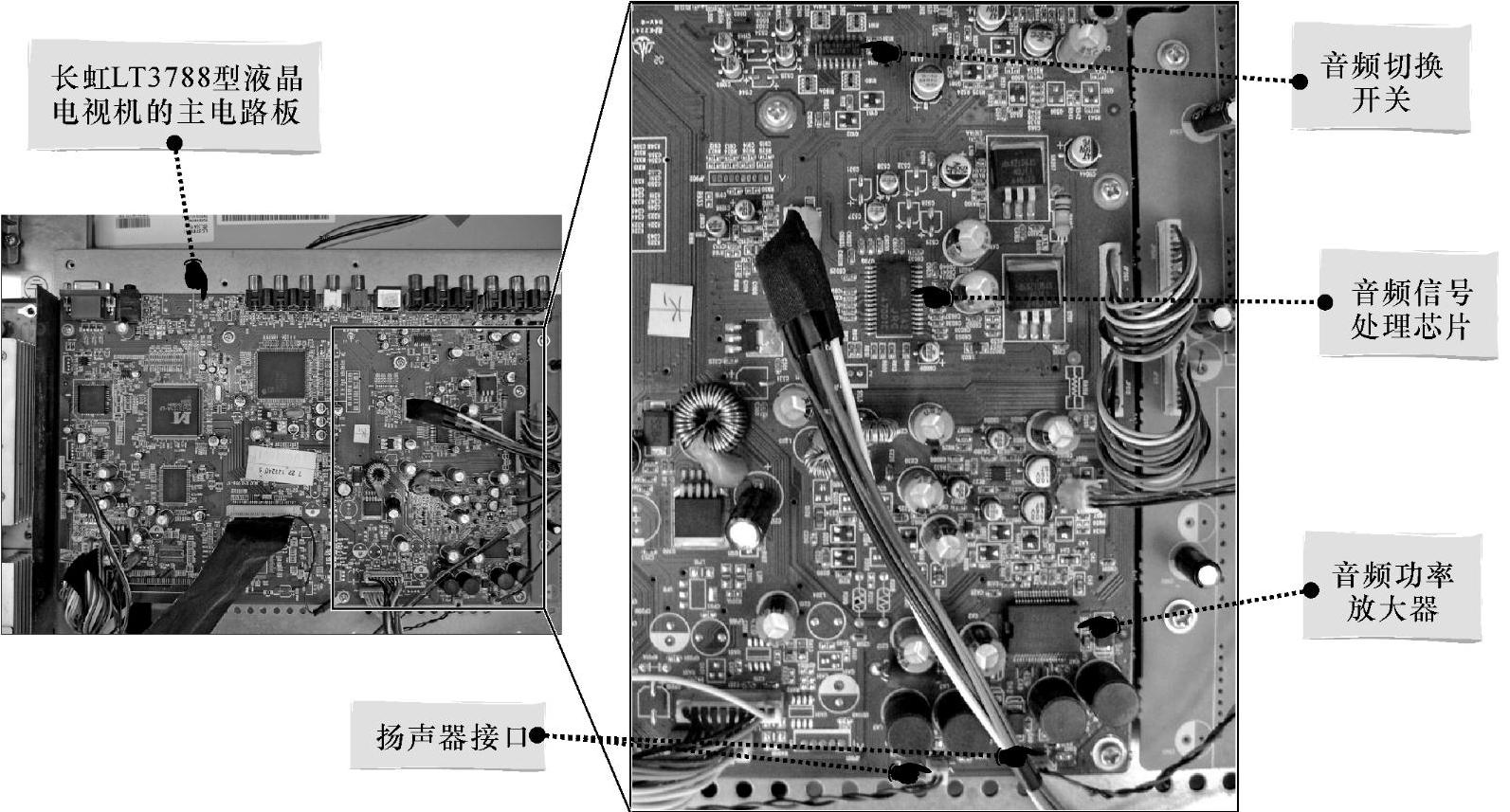

液晶电视机的音频信号处理电路一般由音频信号处理集成电路和音频功率放大器两大部分构成，该电路主要是用于完成第二伴音中频信号的解调、数字音频处理并输出多组音频信号去驱动扬声器发声，图1-11所示为典型液晶电视机中音频信号处理电路的实物外形。

图1-11 典型液晶电视机中音频信号处理电路的实物外形

（5）系统控制电路

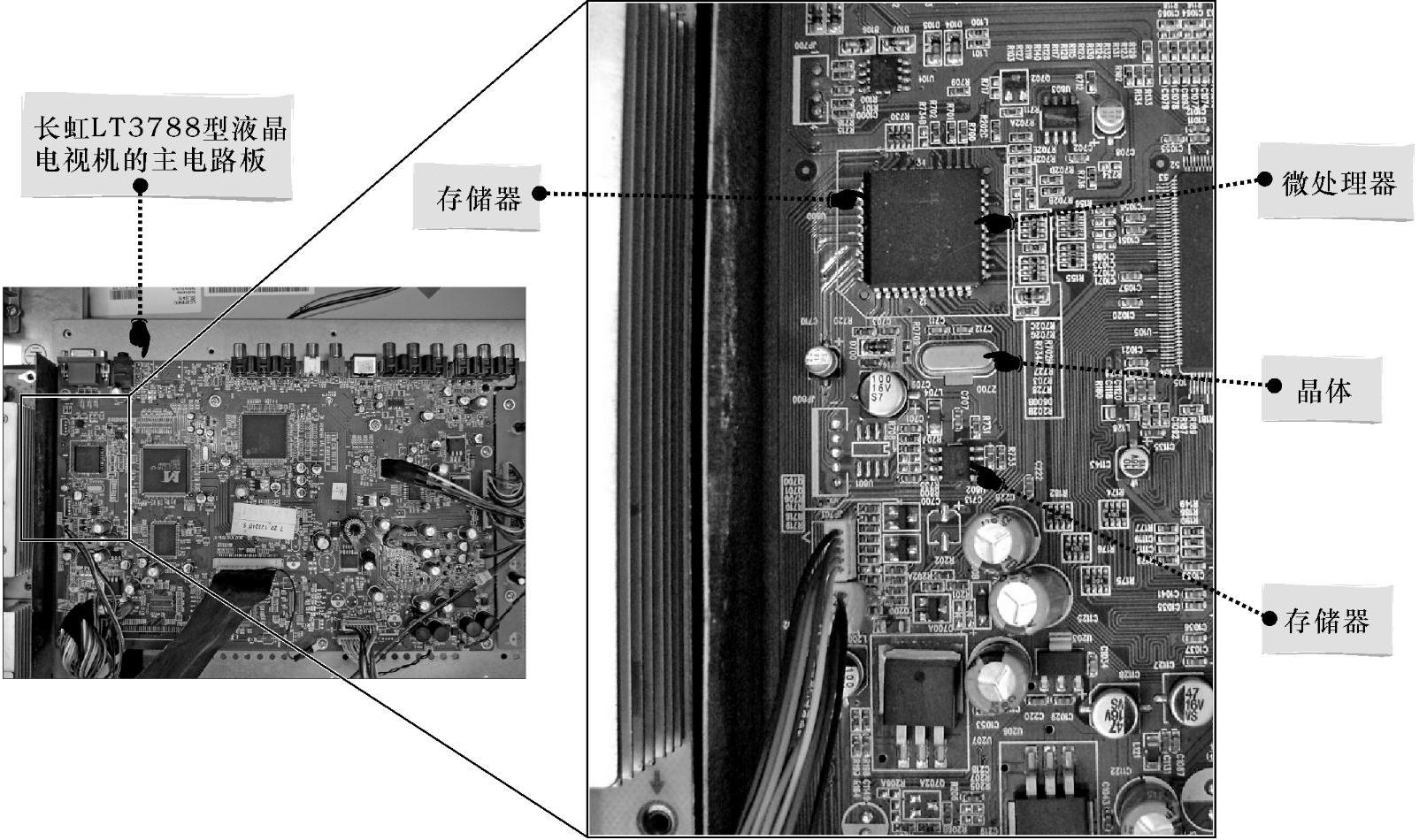

系统控制电路是整个液晶平板电视机的控制核心，整机的动作都是由该电路进行控制。系统控制电路中的核心是一只大规模集成电路中央处理器（CPU），该电路外围设置有晶体、存储器等特征元器件，如图1-12所示。

图1-12 长虹LT3788型液晶平板电视机中的系统控制电路

（6）开关电源电路

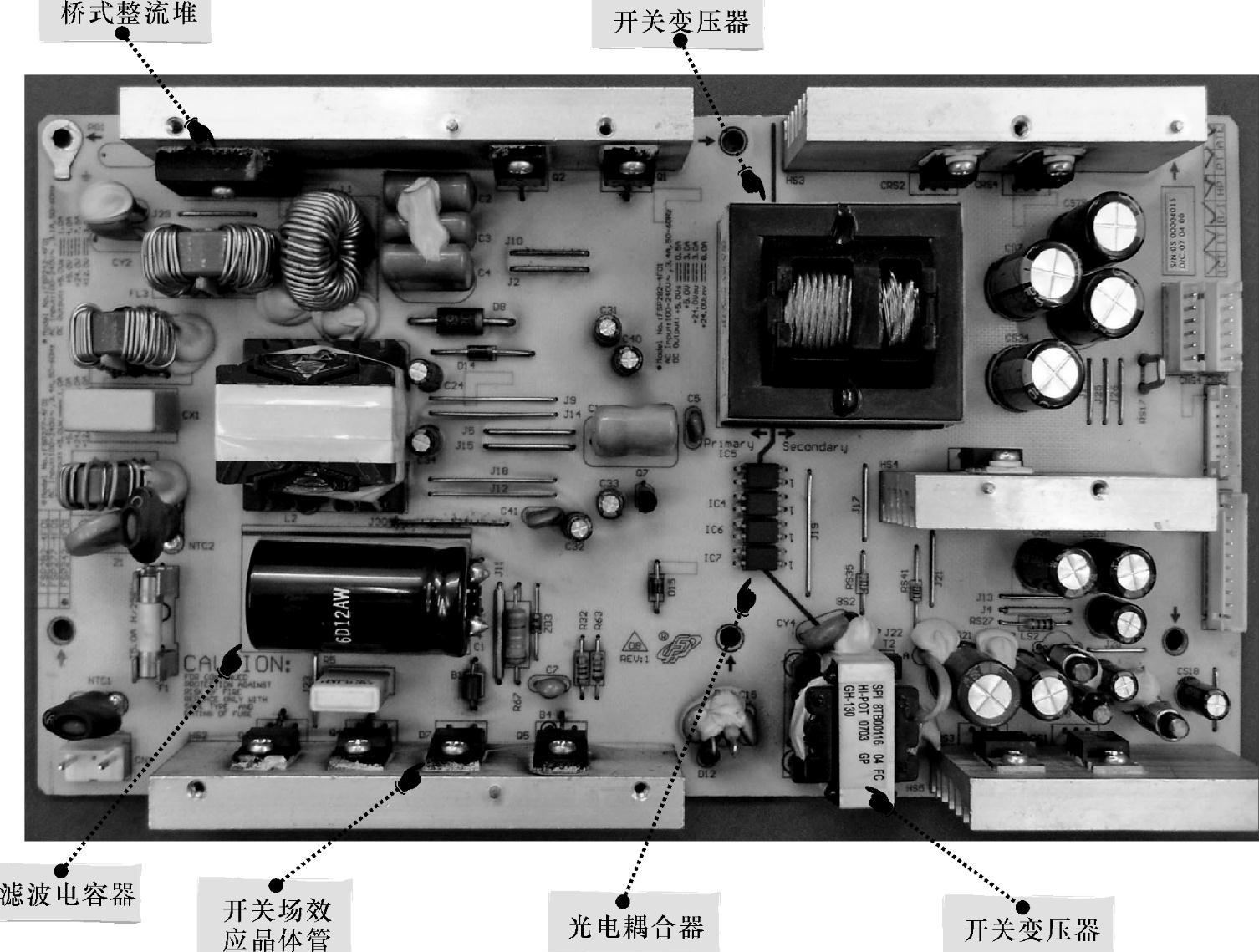

开关电源电路是整机工作的动力源，它是将交流220V市电变成+12V、+24V、+5V等多路直流电压，为液晶平板电视机各电路板供电，如图1-13所示。

图1-13 典型液晶平板电视机中的开关电源电路

【特别提示】

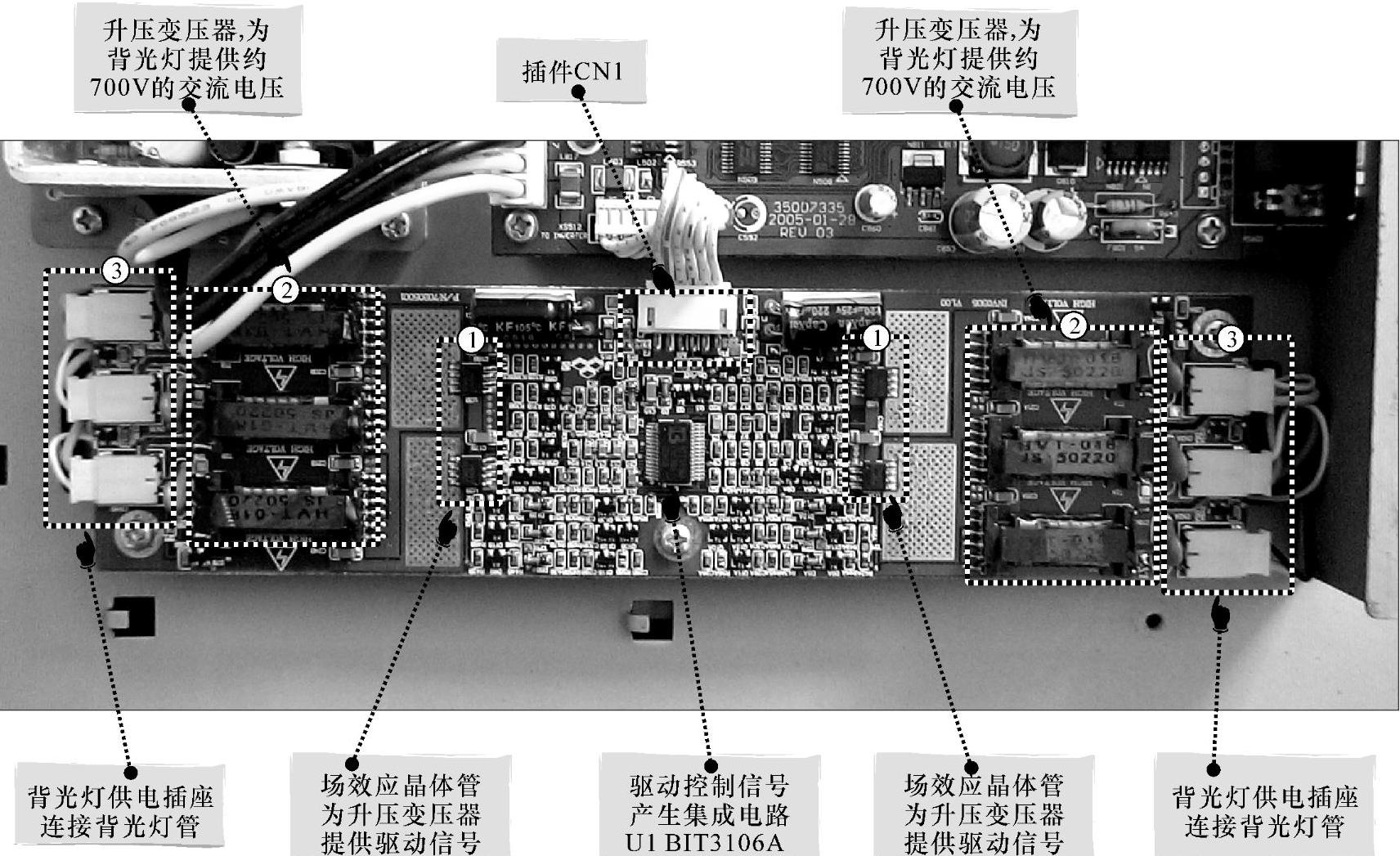

在液晶平板电视机中，除了开关电源电路作为整机的工作条件外，还有一个特有的电路，专门用于为液晶平板电视机的背光灯管供电，该电路用于将开关电源电路输出的一路直流电压（+12V或+24V）逆变为交流电压后，为背光灯管提供工作条件，该电路称为逆变器电路，如图1-14所示。

图1-14 液晶平板电视机中的逆变器电路板

（7）液晶显示屏及驱动电路

液晶显示屏及驱动电路构成一个不可分割的组件，接收来自数字图像信号处理电路输出的图像数据信号及相关的同步信号，并将这些分配给液晶显示屏的驱动端，使液晶显示屏显示图像，如图1-15所示。

（8）接口电路

液晶电视机的接口电路主要包括与各种外部设备或信号进行连接用的各种接口及接口的外围电路部分，是液晶电视机与外部设备之间进行联系的信号通道，图1-16所示为典型液晶电视机中各种接口的实物外形。
