在我国，镍合金牌号和标准化学成分已由GB/T 15007—2008《耐蚀合金牌号》国家标准作出规定，详见表9-2和表9-3。由于上述国家标准是等效采用ISO国际标准制订的，而后者基本上源于欧洲标准，在国际工程界并不完全通用。实际上，美国ASTM材料标准，包括镍和镍合金标准在国际上更具权威性，为世界各工业国广泛引用。表9-4和表9-5列出美国ASTM标准规定的镍和镍合金牌号和化学成分。表9-6列出国内外镍和镍合金牌号的对照表。目前在工业上常用的20余种镍和镍合金的主要物理特性常数和力学性能列于表9-7。

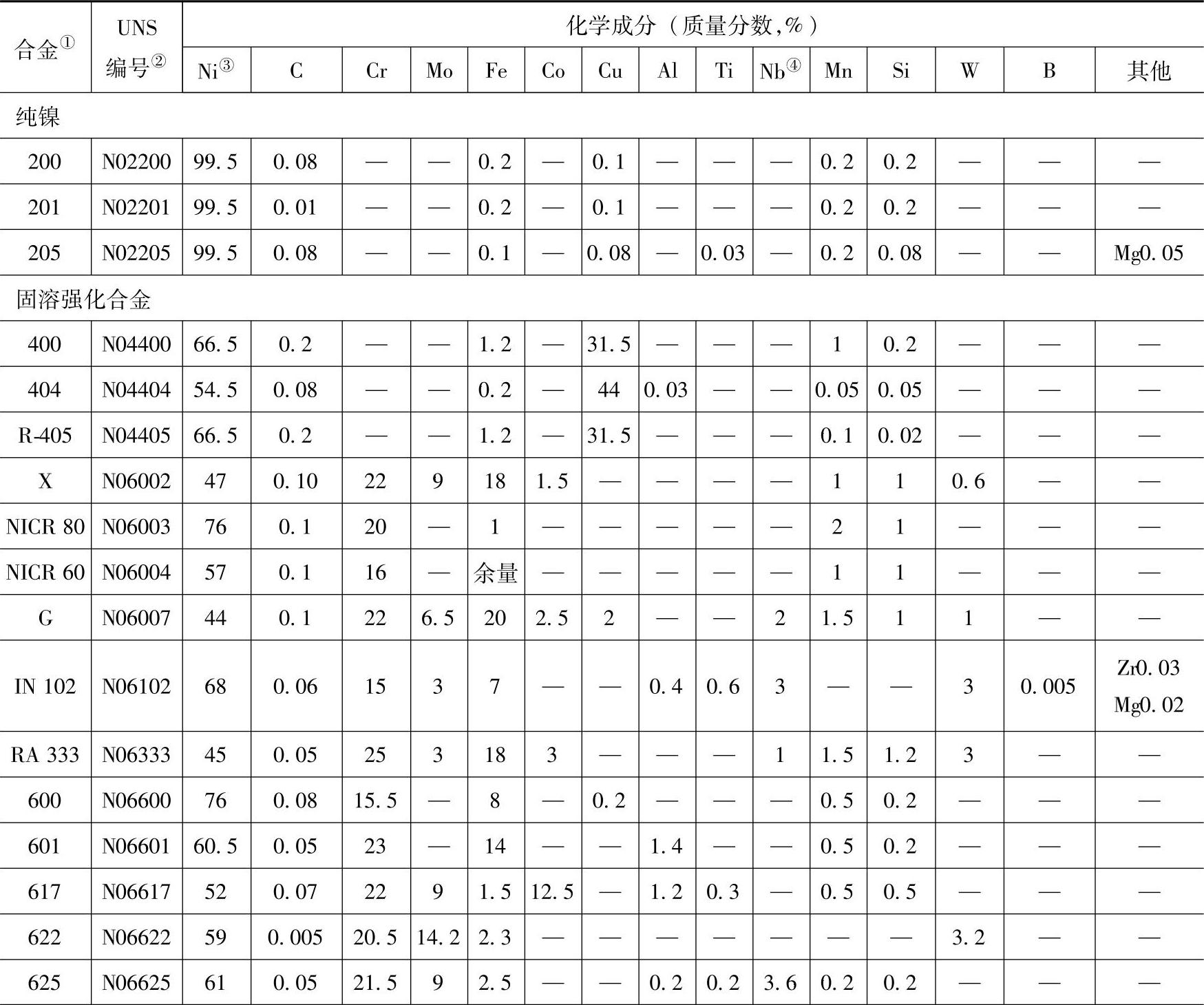

表9-4 美国ASTM标准镍和镍合金牌号及标准化学成分

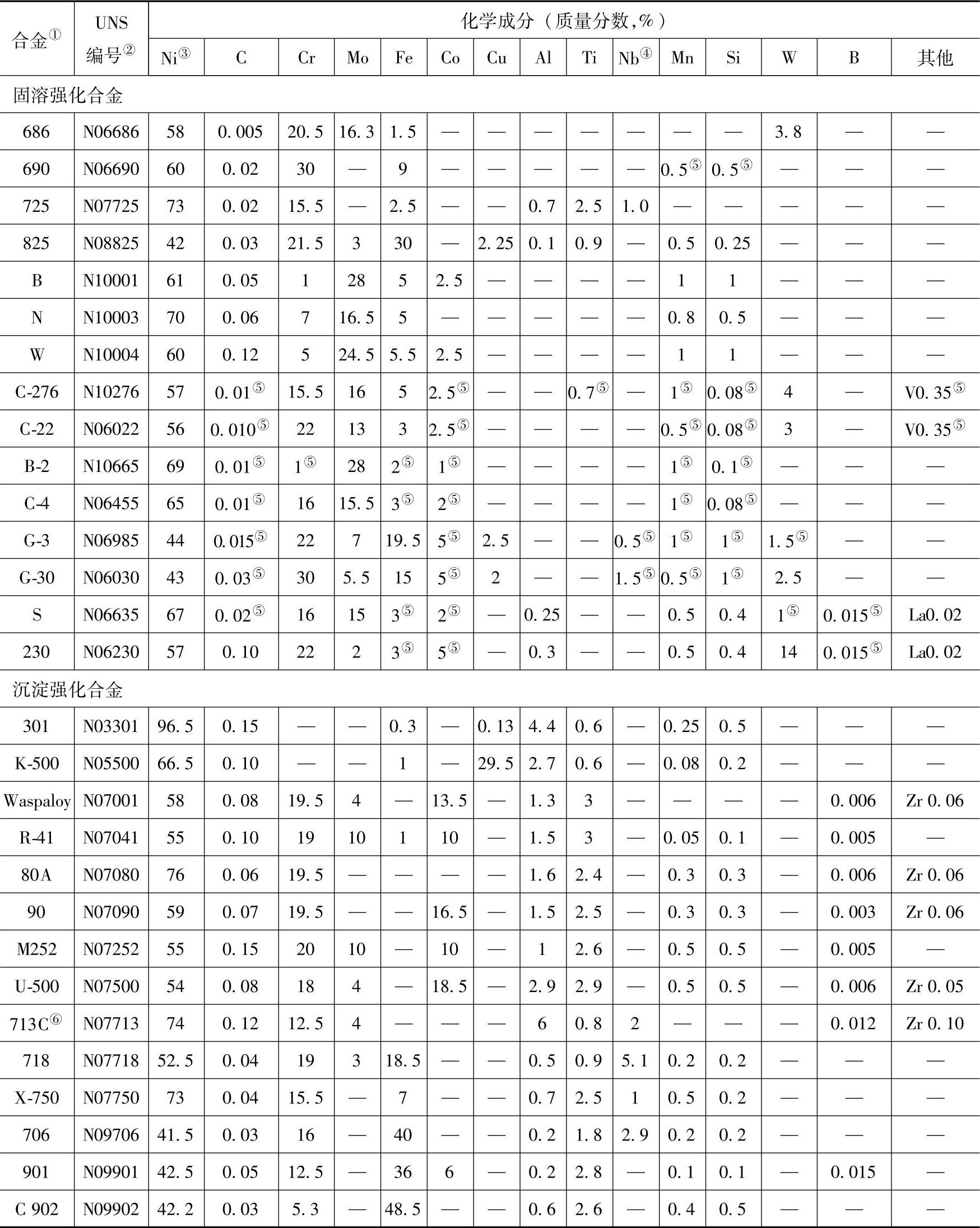

（续）

① 使用名称的一部分或登记注册名。

② UNS为美国统一数字编码系统的英文缩写。

③ 如果没有规定Co含量，则含有少量的Co。

④ 含有Ta（Nb＋Ta）。

⑤ 最大值。

⑥ 铸造合金。

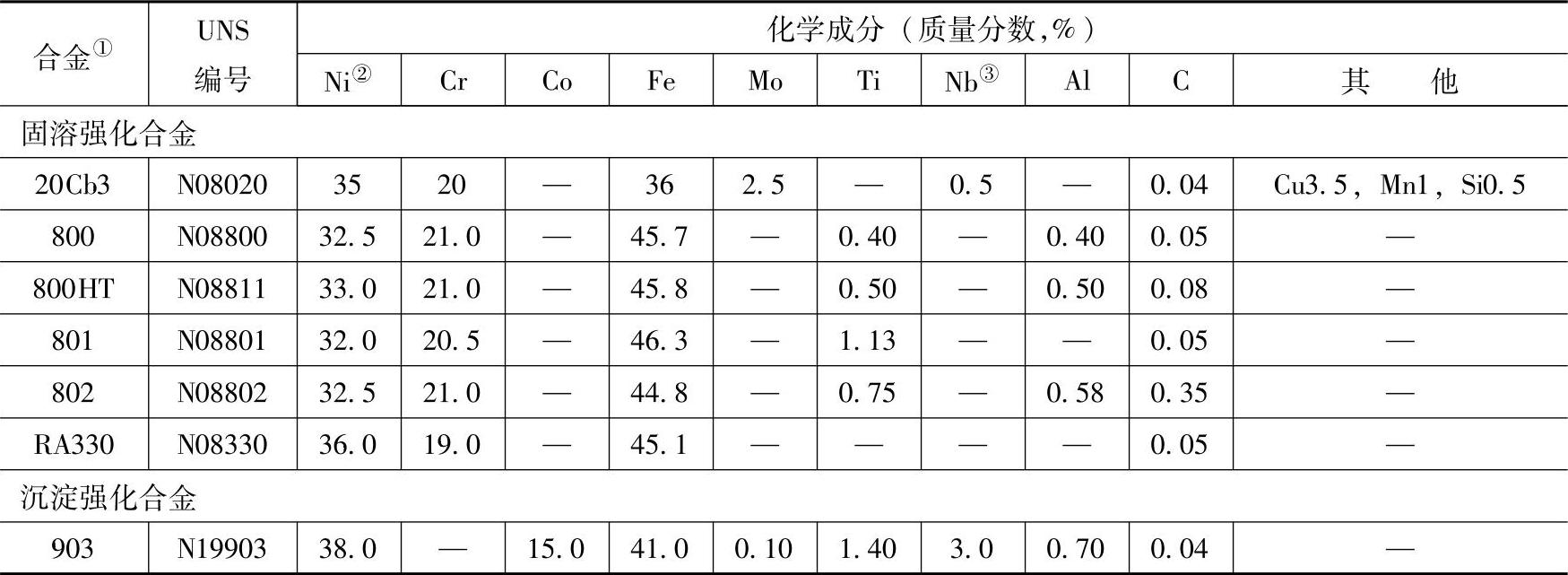

表9-5 美国铁镍基合金牌号及化学成分

① 使用名称的一部分或登记注册名。(www.daowen.com)

② 如果没有规定Co含量，则含有少量的Co。

③ 如果没有规定Ta含量，则含有Ta。

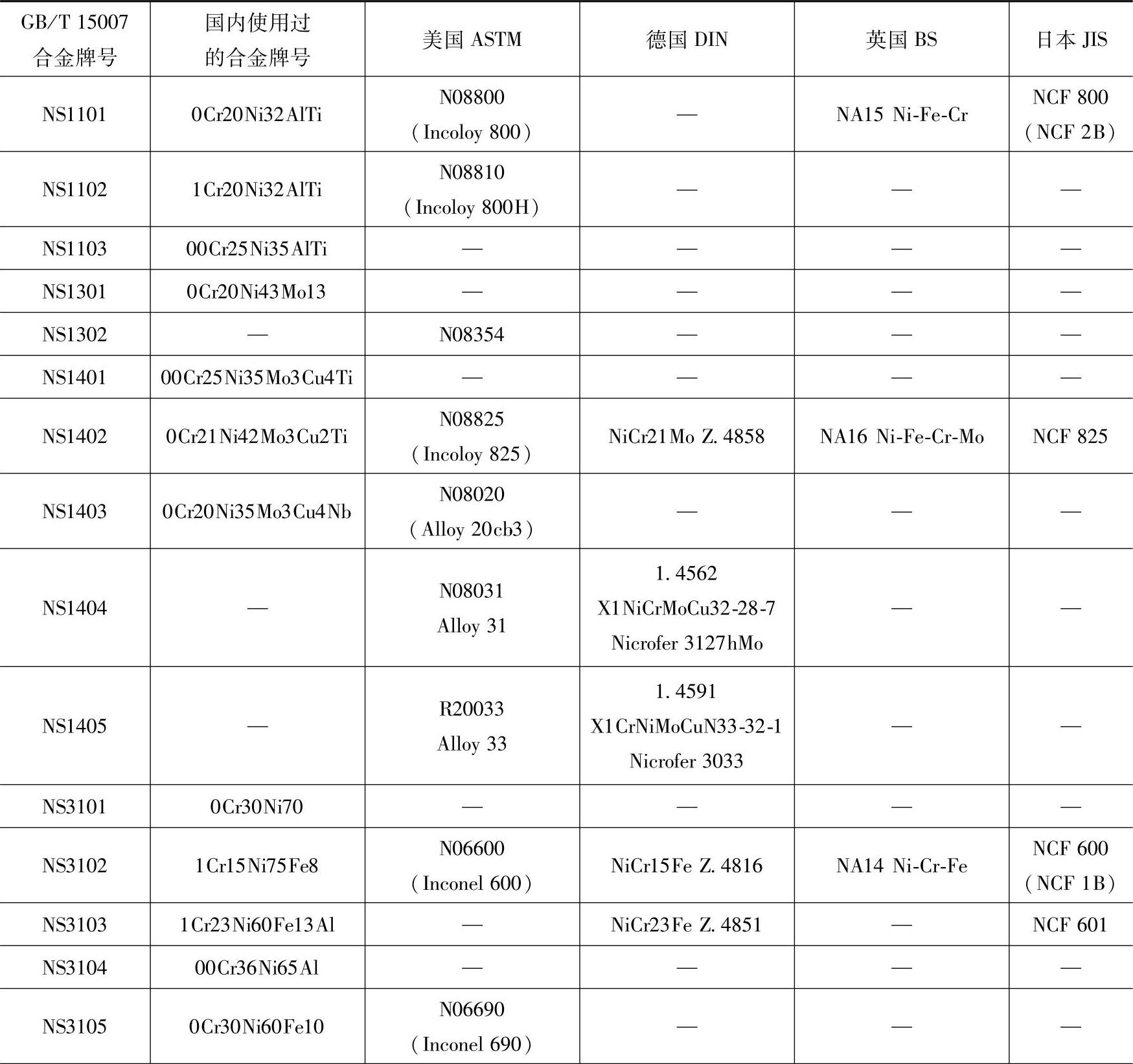

表9-6 国内外镍和镍合金牌号对照表

（续）

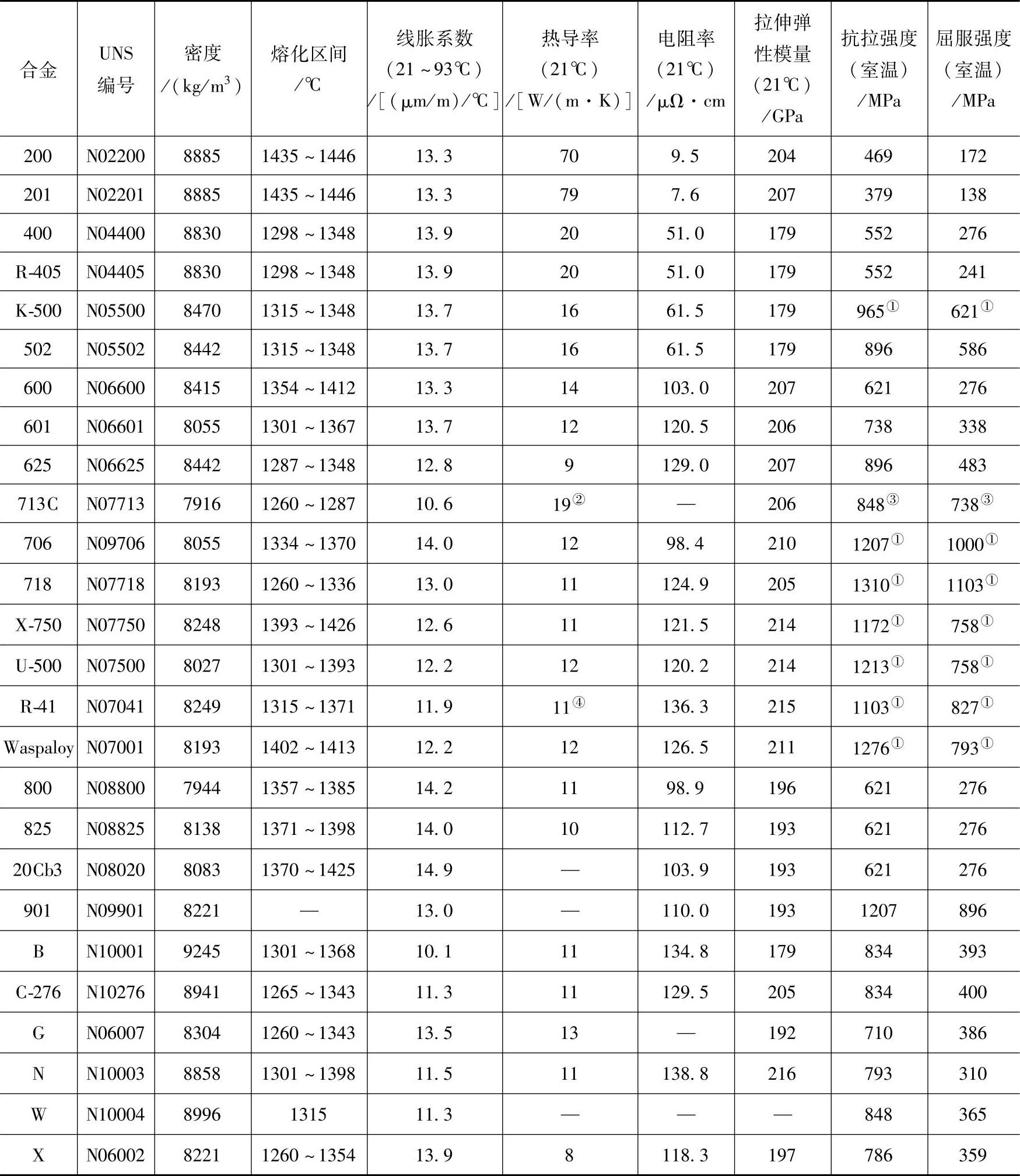

表9-7 常用镍和镍合金主要物理特性常数和力学性能

① 热处理状态。

② 93℃。

③ 铸态。

④ 149℃。
