目前，5％Ni和9％Ni中合金低温镍钢都倾向于采用ENiCrMo6镍基合金焊条，按照现行大型LNG储罐制造技术条件，要求9％Ni钢母材及其焊接接头的力学性能达到表7-6的合格标准。

大量的试验研究证明，为确保9％Ni钢焊接接头的力学性能满足表中所列的要求，必须严格控制焊条熔敷金属的化学成分。其中w（C）应在0.05％～0.07％，w（Nb）应在1.3％～2.0％，w（Mo）和w（W）相应为7％±1％和1.5％±0.3％。

以下列举采用改进型ENiCrMo6焊条焊接的9％Ni钢焊接接头的典型力学性能数据。接头板厚和坡口形式、尺寸及焊缝层次排列示于图7-27。焊接位置为向上立焊，焊接参数列于表7-21。全焊缝金属和对接焊缝的化学成分列于表7-22。

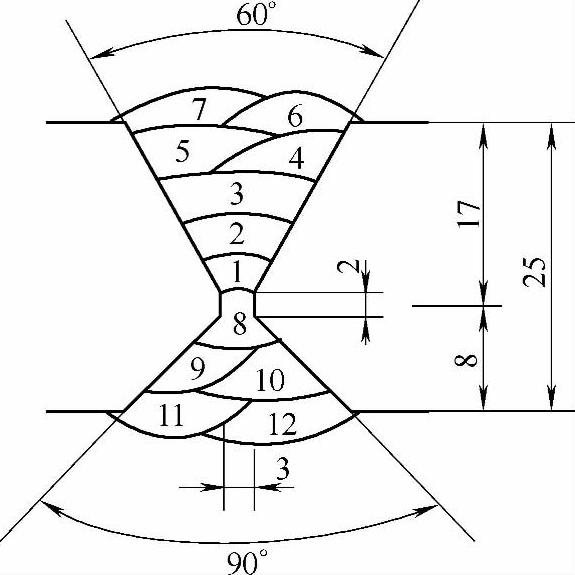

图7-27 9％Ni钢对接接头坡口形式尺寸及焊缝层次排列

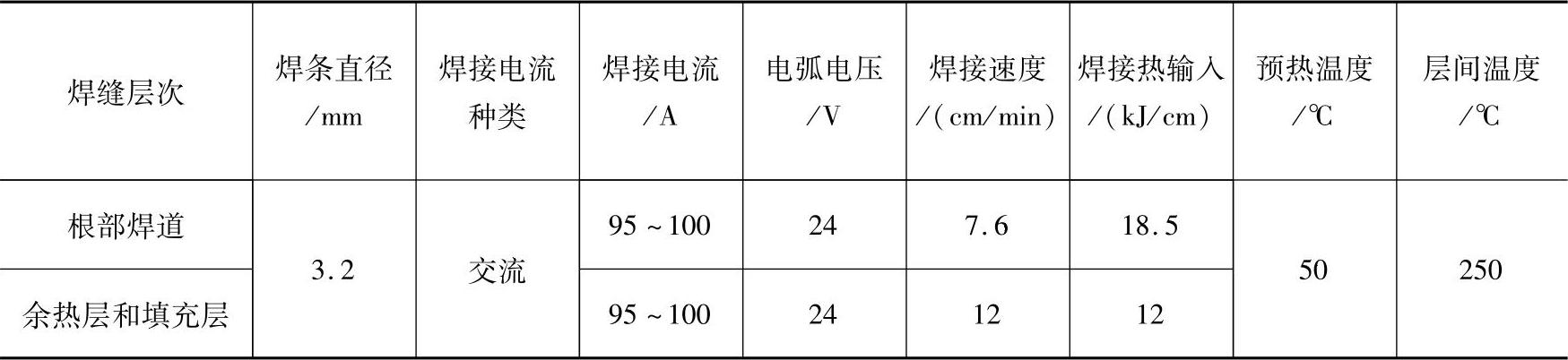

表7-21 9％Ni钢对接接头向上立焊焊条电弧焊参数

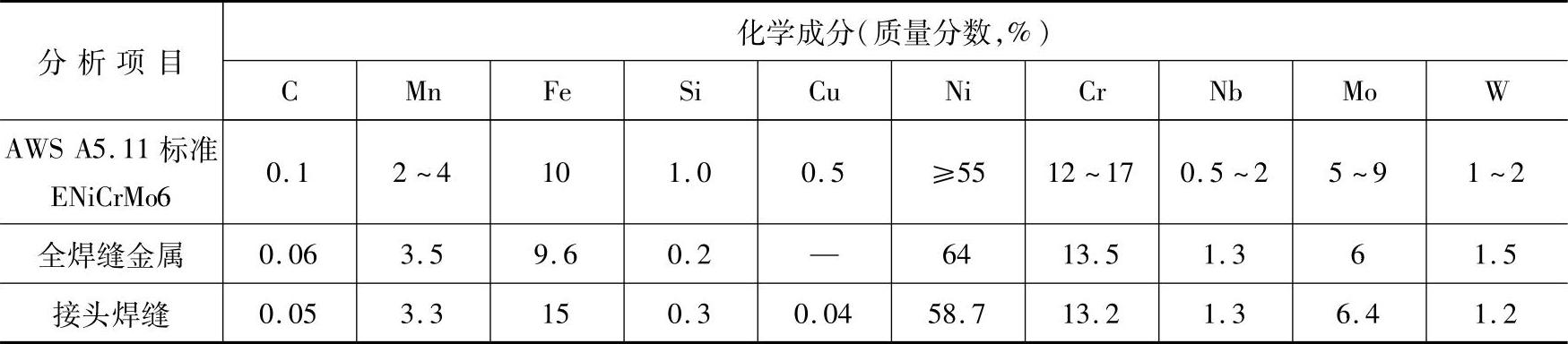

表7-22 ENiCrMo6镍基合金焊条全焊缝金属和接头焊缝的化学成分(www.daowen.com)

9％Ni钢焊条电弧焊向上立焊对接接头的力学性能试验结果列于表7-23。接头硬度测定结果列于表7-24。

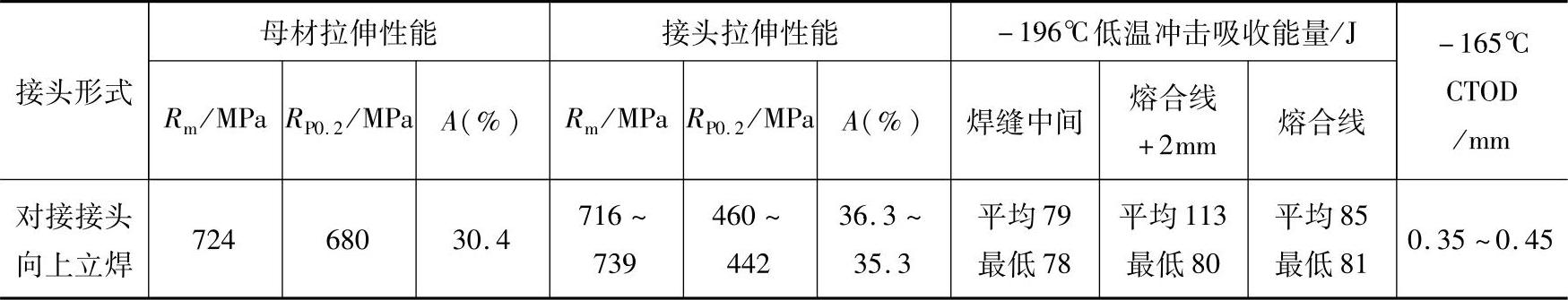

表7-23 9％Ni钢焊条电弧焊向上立焊对接接头力学性能

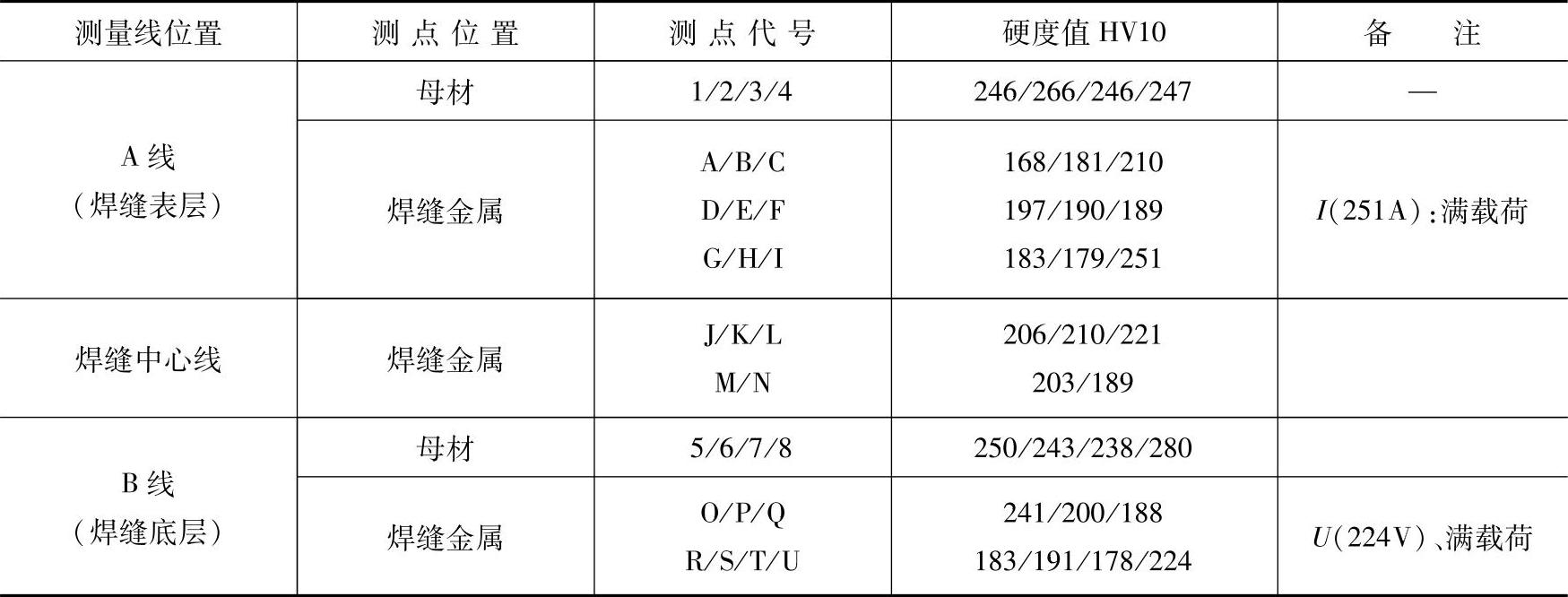

表7-24 9％Ni钢焊条电弧焊向上立焊对接接头硬度测定结果

由上列试验结果可见，采用改进型ENiCrMo6焊条焊接9％Ni钢对接接头，即使焊接热输入偏上限，且层间温度超过了标准的规定，其强度性能和－196℃低温冲击韧度均符合大型LNG储罐对焊接接头提出的苛刻要求。
