决定中合金耐热钢焊接接头力学性能的因素是多方面的，主要是焊条熔敷金属的合金成分，焊接热输入和焊后热处理工艺参数。经过多年的探索和实际生产经验的积累，目前已完全掌握了各种中合金耐热钢的焊接工艺，正规的焊接材料制造厂商也能保证供应性能与各种中合金耐热钢母材相匹配的焊条。以下列举两种新型马氏体抗蠕变钢（A335-P92、A335-P911）焊条电弧焊接头典型的力学性能数据，进一步证明中合金耐热钢接头的性能已完全达到与母材相当的水平。

表7-19和表7-20分别列出A335-P92和A335-P911新型马氏体抗蠕变钢焊条电弧焊焊接接头典型力学性能数据。试件的规格，焊条的商品牌号，生产厂商名称，主要焊接参数见表7-19和表7-20的附注。

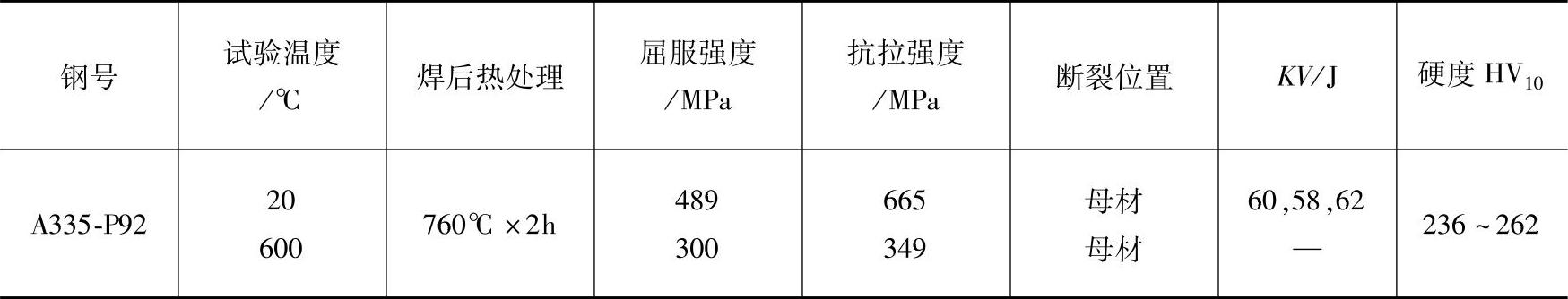

表7-19 A335-P92马氏体抗蠕变钢焊条电弧焊接头的典型力学性能数据

注：1.试件规格：φ300mm×40mm。

2.焊接参数：焊条直径φ4.0mm，I＝120～140A，预热温度250℃，层间温度270℃。

3.焊条商品牌号：Thermanit MTS 616（德国Boehler公司），标准型号：E9015-B9（改进型）。(www.daowen.com)

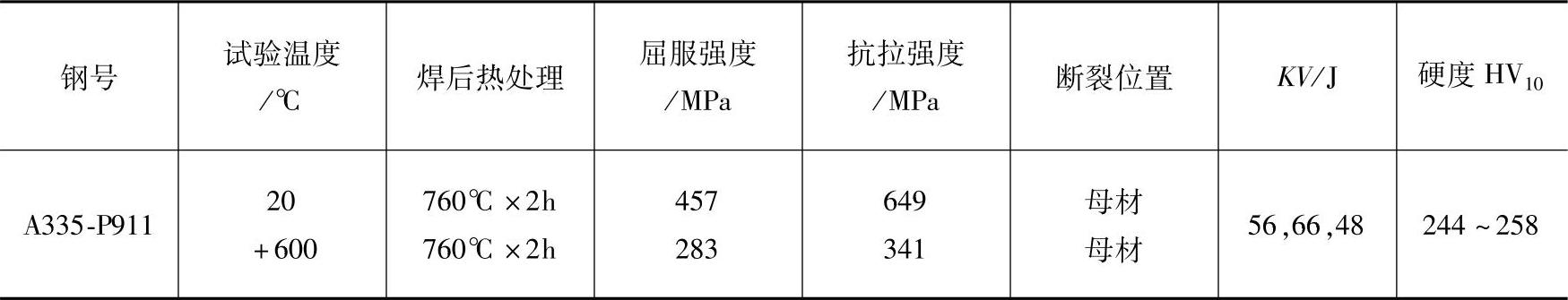

表7-20 A335-P911马氏体抗蠕变钢焊条电弧焊接头的典型力学性能数据

注：1.试件规格：φ336mm×62mm。

2.焊接参数：焊条直径4.0mm，I＝120～140A。

3.预热温度250℃，层间温度：270℃。

4.焊条商品牌号：Thermanit MTS 911（德国Boehler公司）标准型号：E9015-B9（改进型）。
