在我国，低合金结构钢在焊接结构中的广泛应用已有50余年的历史，积累了较丰富的焊接生产经验和试验数据。低合金钢焊条电弧焊是其中最成熟的焊接工艺方法之一。以下分别列举各种常用低合金结构钢焊条电弧焊焊接接头力学性能的典型实测数据，证明完全符合技术要求。

1）Q345低合金钢焊条电弧焊焊接接头在各种热处理状态下的实测力学性能数据列于表6-58。

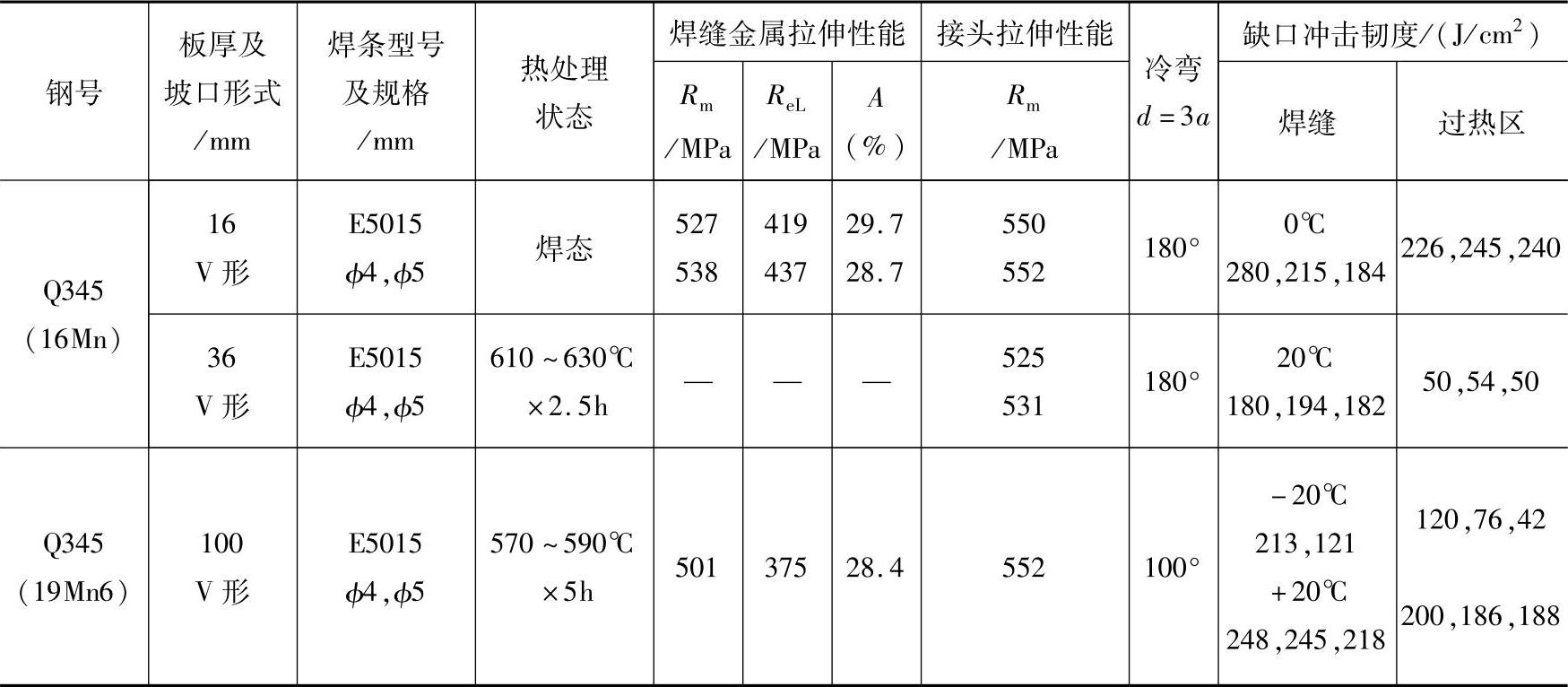

表6-58 Q345钢焊条电弧焊焊缝金属及接头力学性能实测数据

注：冲击试样开V形缺口。

2）Q390（15MnV）低合金结构钢焊条电弧焊焊接接头在不同热处理状态下的力学性能实测数据列于表6-59。

表6-59 Q390（15MnV）钢焊缝金属和接头力学性能实测数据

3）Q460（13MnNiMoNb）低合金结构钢焊条电弧焊焊接接头在不同热处理状态下的力学性能实测数据列于表6-60。

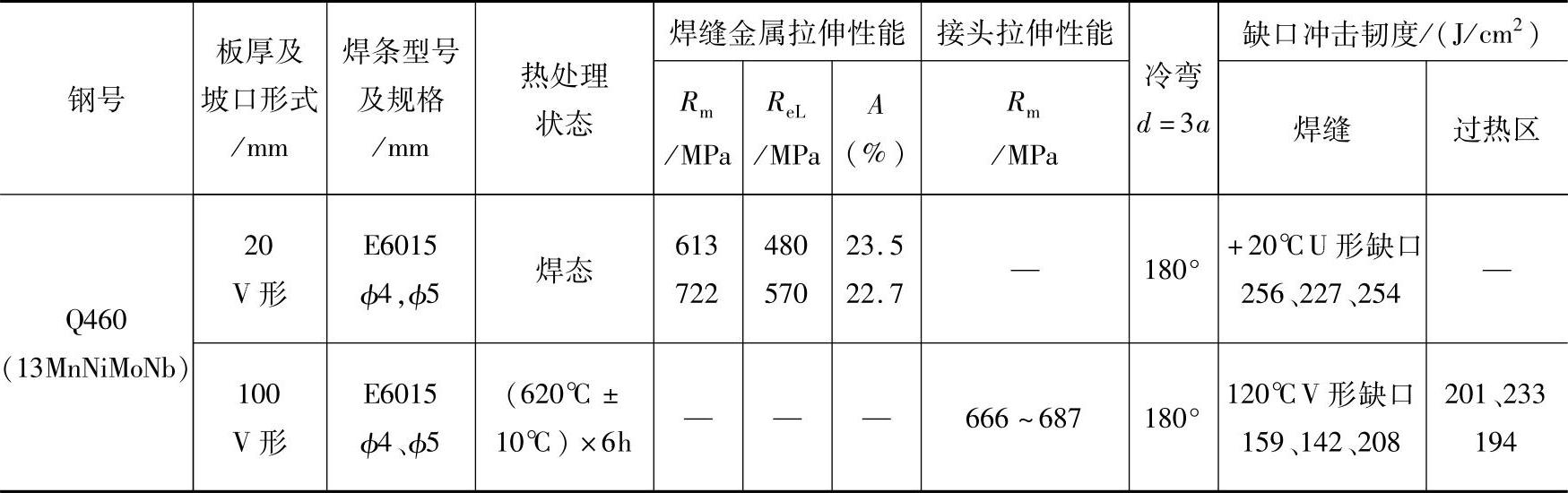

表6-60 Q460（13MnNiMoNb）钢焊缝金属和接头力学性能实测数据

4）15MnMoVN低合金高强度调质钢焊条电弧焊焊接接头在消除应力处理状态下的力学性能实测数据列于表6-61。(www.daowen.com)

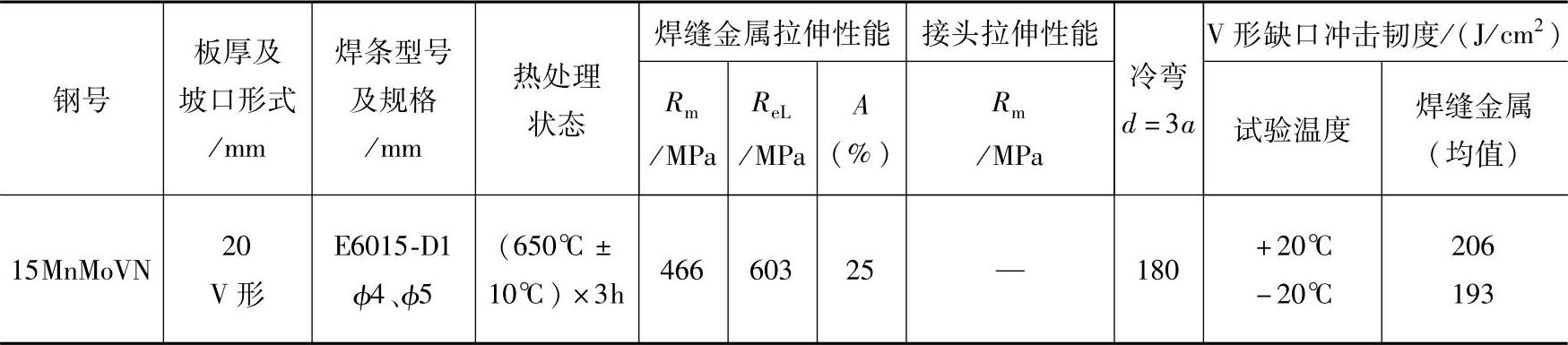

表6-61 15MnMoVN低合金高强度调质钢焊缝和接头力学性能

5）15CrMo低合金耐热钢焊条电弧焊焊接接头在消除应力处理状态的力学性能实测数据列于表6-62。

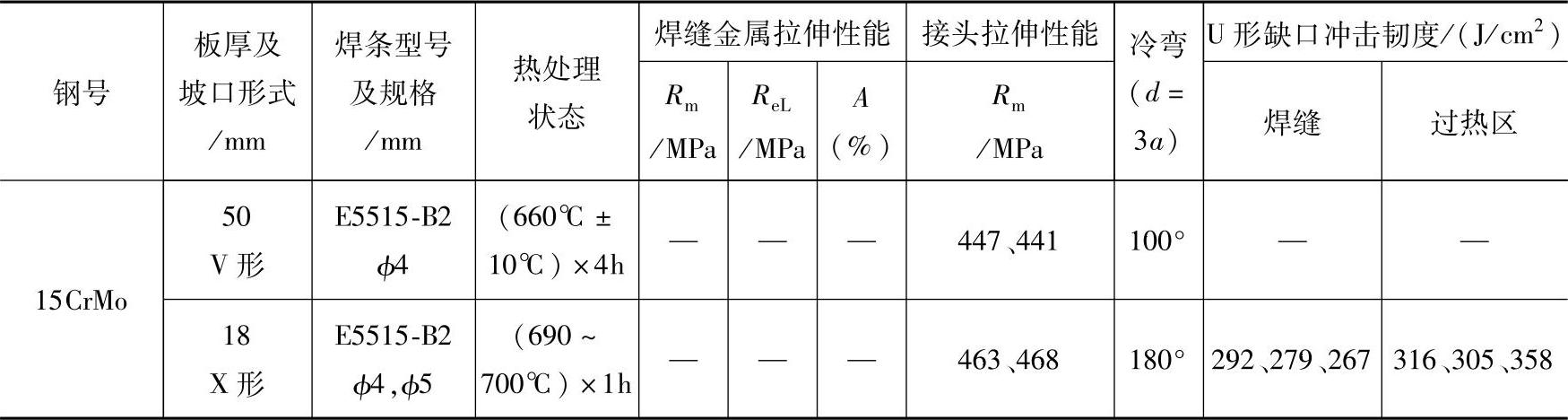

表6-62 15CrMo低合金耐热钢焊条电弧焊接头力学性能

6）12Cr1MoV和12Cr2Mo1R低合金耐热钢焊条电弧焊接头在回火状态下的力学性能数据列于表6-63。

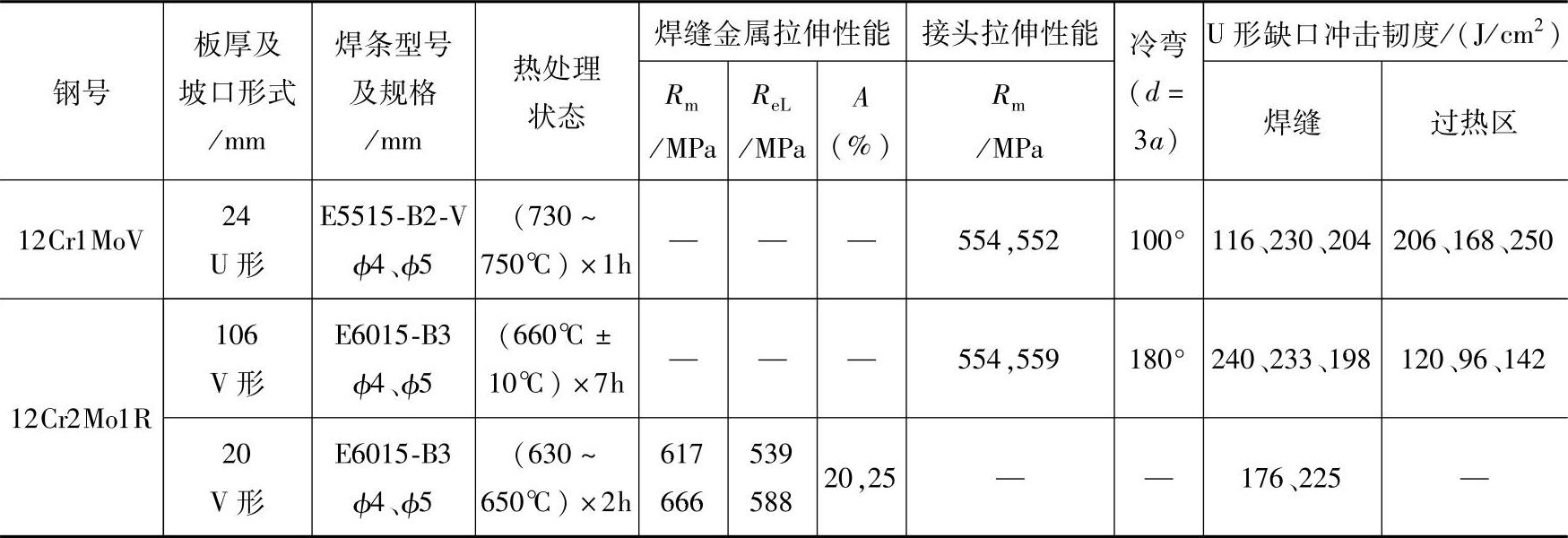

表6-63 12Cr1MoV和12Cr2Mo低合金耐热钢焊条电弧焊焊缝金属及接头的力学性能

7）3.5Ni低合金镍钢焊条电弧焊焊缝金属在不同热处理状态下力学性能实测数据见表6-64。

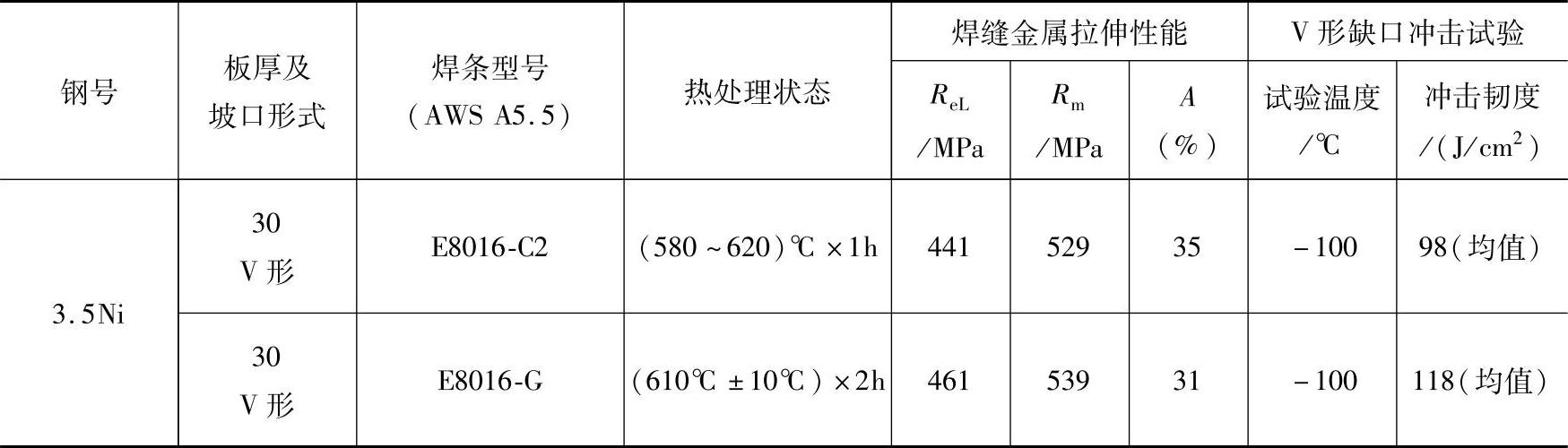

表6-64 3.5Ni钢焊条电弧焊焊缝金属力学性能数据
