【摘要】：低合金结构钢焊条的性能及选用原则已在第3章作了详细的论述，本节不再一一重复。焊缝金属的力学性能，尤其是低温缺口冲击韧度比酸性焊条焊缝金属高得多，但是在某些特殊的应用场合，也不排除使用工艺性能良好的酸性焊条。近年来，国内外焊条制造厂商对酸性药皮焊条作了很大的改进，即使焊缝金属扩散氢含量较高，但仍具有符合技术要求的缺口冲击韧度。
低合金结构钢焊条的性能及选用原则已在第3章作了详细的论述，本节不再一一重复。在实际焊接生产中，可按钢号、强度等级、工作温度和施工条件等分别从表6-47、表6-48、表6-49和表6-50中选用。
原则上，低合金结构钢焊条电弧焊时，应优先选用碱性焊条，因为碱性熔渣与酸性熔渣相比，前者的脱氧、脱硫较完全，焊缝金属的纯净度较高，合金元素从焊条药皮向焊接熔池的过渡较充分，特别是焊缝金属的氢含量较低，大大提高了抗冷裂性。焊缝金属的力学性能，尤其是低温缺口冲击韧度比酸性焊条焊缝金属高得多，但是在某些特殊的应用场合，也不排除使用工艺性能良好的酸性焊条。近年来，国内外焊条制造厂商对酸性药皮焊条作了很大的改进，即使焊缝金属扩散氢含量较高，但仍具有符合技术要求的缺口冲击韧度。目前市场上已能供应－30℃或－40℃缺口冲击韧度大于等于47J的纤维素型低合金钢焊条。在低合金钢大直径管道环缝对接全位置封底焊时，采用向下立焊工艺性较好的纤维素型焊条，只要焊前作适当的预热，也能焊制成无裂纹的优质根部焊道。

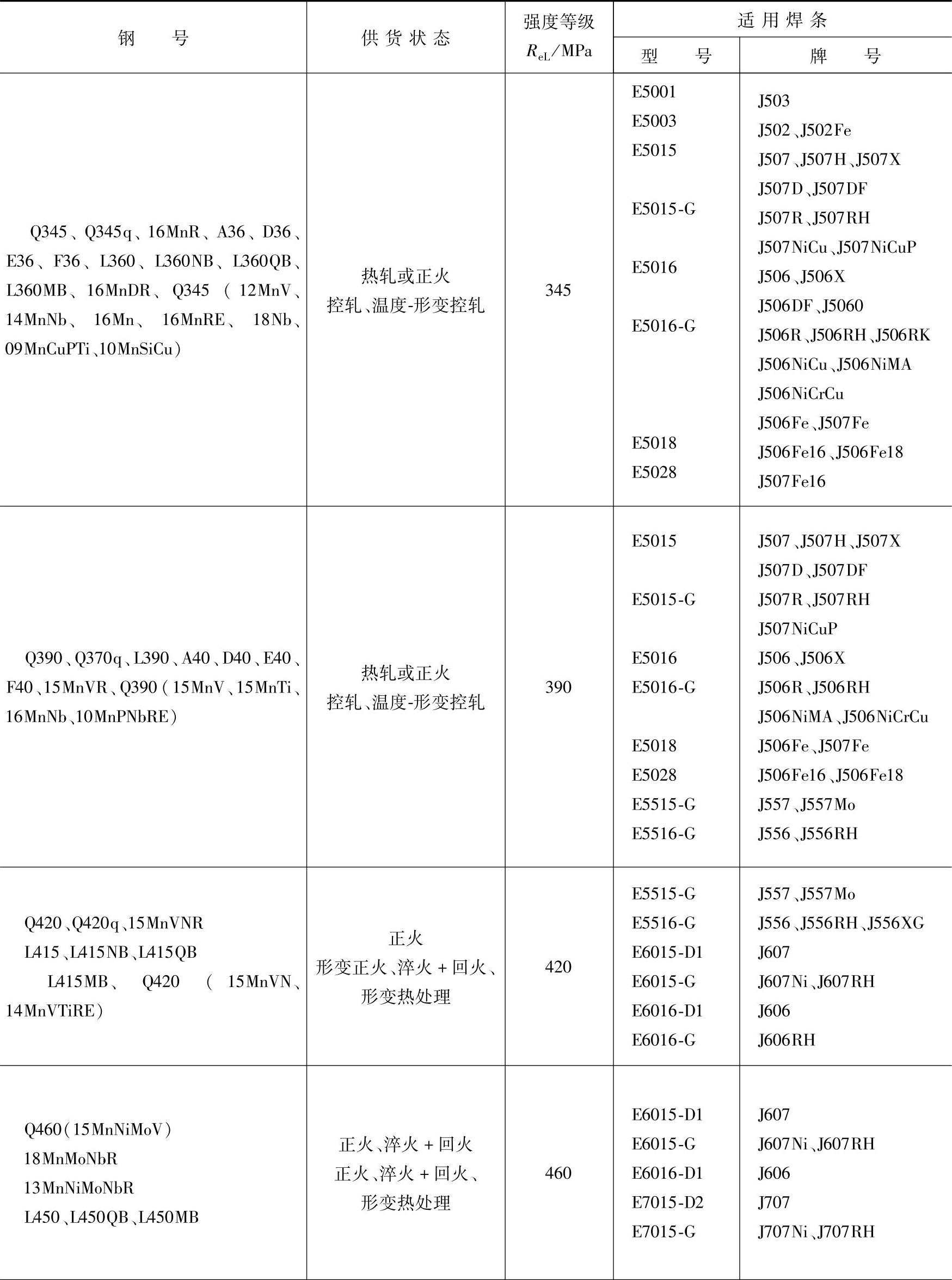

表6-47 常用低合金高强度钢的焊条选用表

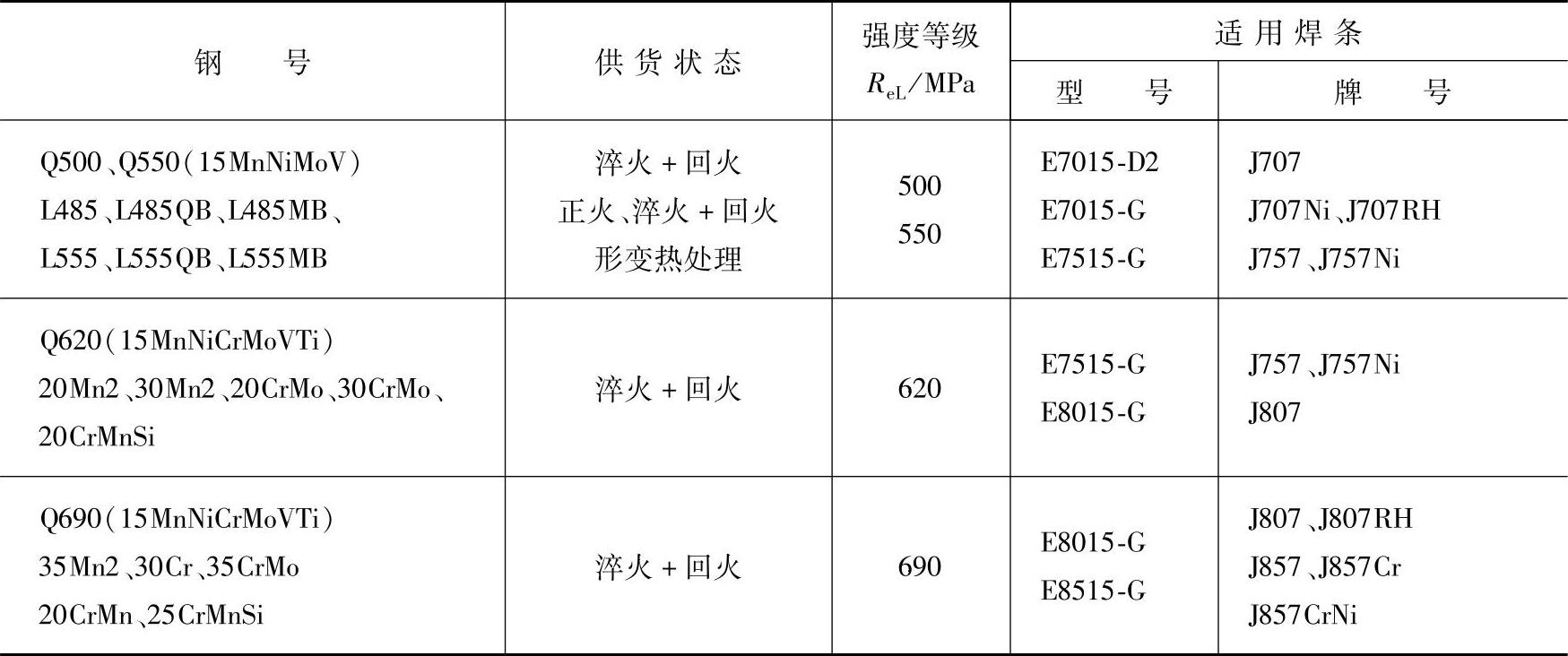

（续）

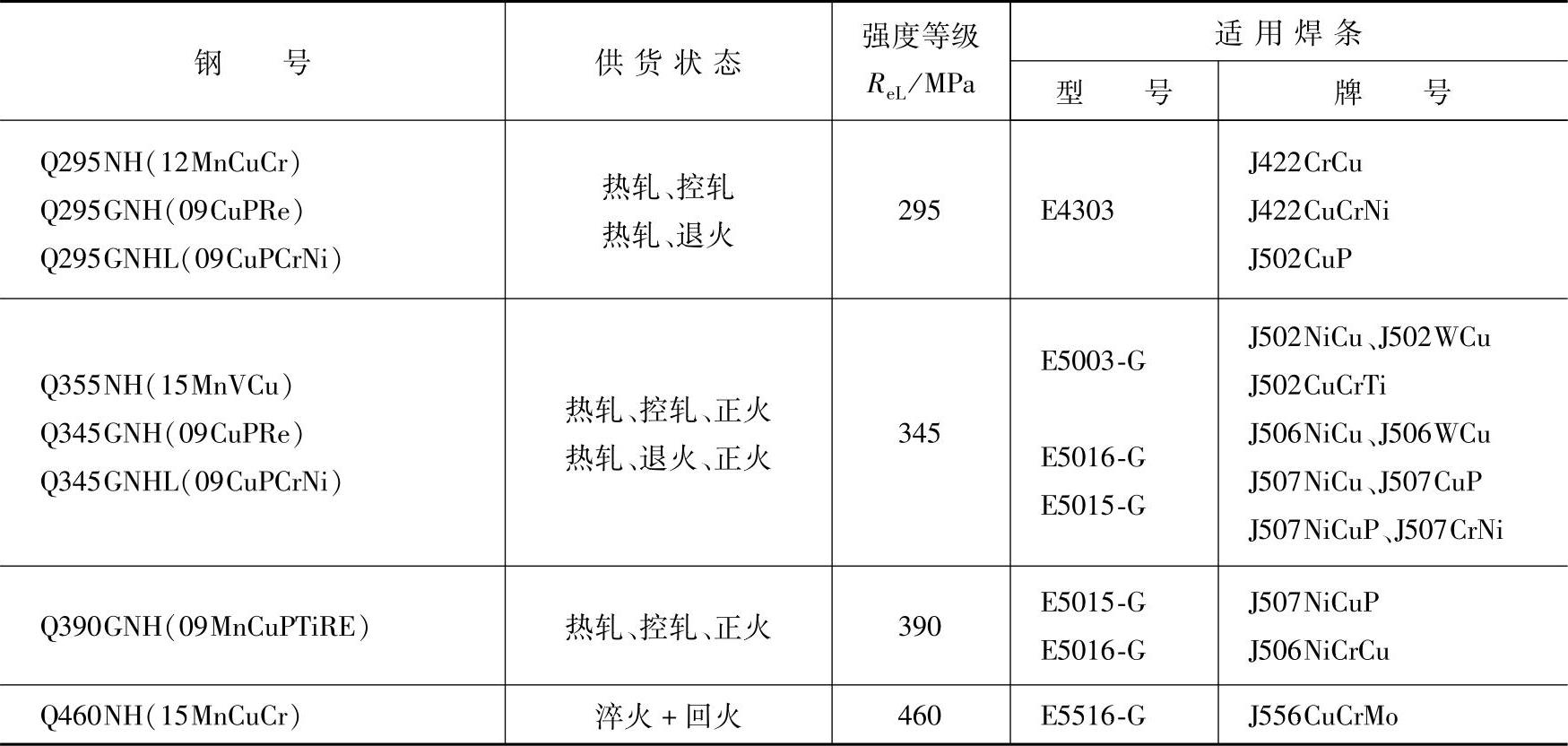

表6-48 低合金耐候钢的焊条选用表
(www.daowen.com)

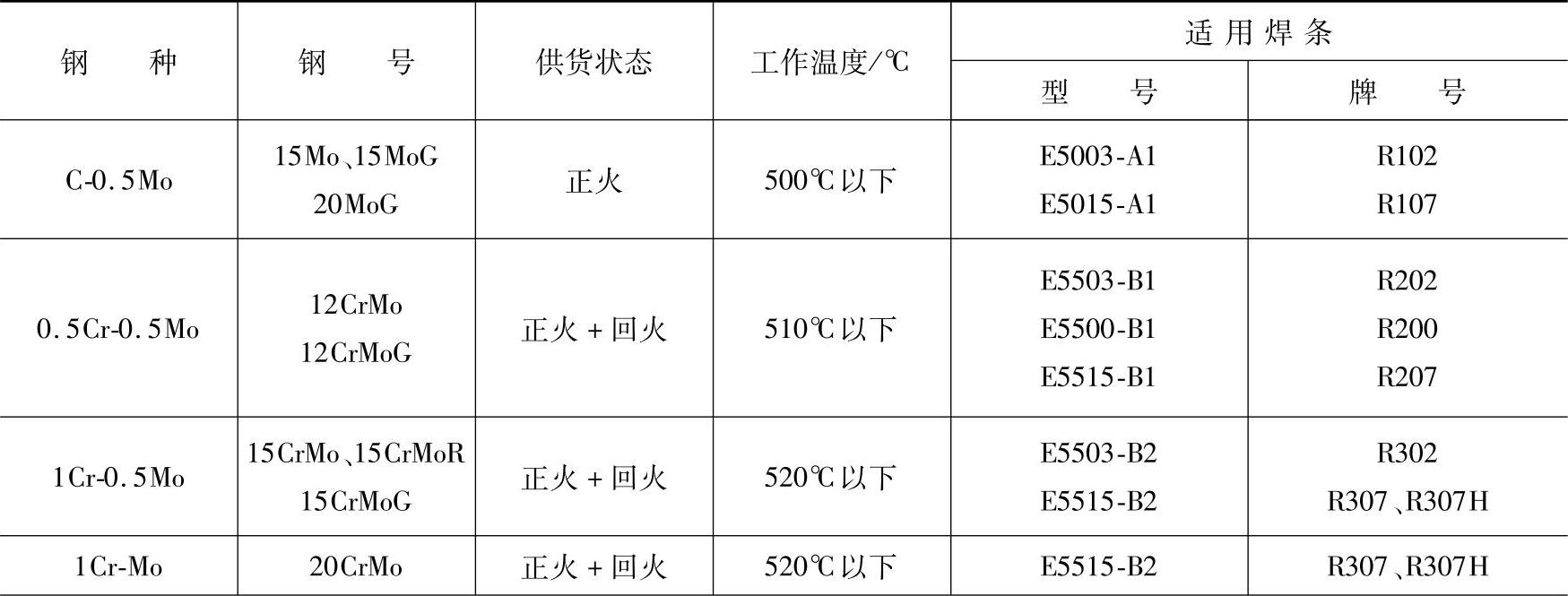

表6-49 低合金耐热钢的焊条选用表
（续）
表6-50 低合金低温钢焊条选用表
免责声明：以上内容源自网络，版权归原作者所有，如有侵犯您的原创版权请告知，我们将尽快删除相关内容。
