船体结构焊接接头的电弧焊焊接工艺规程

1.船体板结构件对接接头焊条电弧焊焊接工艺规程

船体板结构件对接接头是最常见的接头形式,但要求在不同的焊接位置进行焊接,大多数采用焊条电弧焊,其焊接工艺规程分别见表5-35、表5-36、表5-37和表5-38。

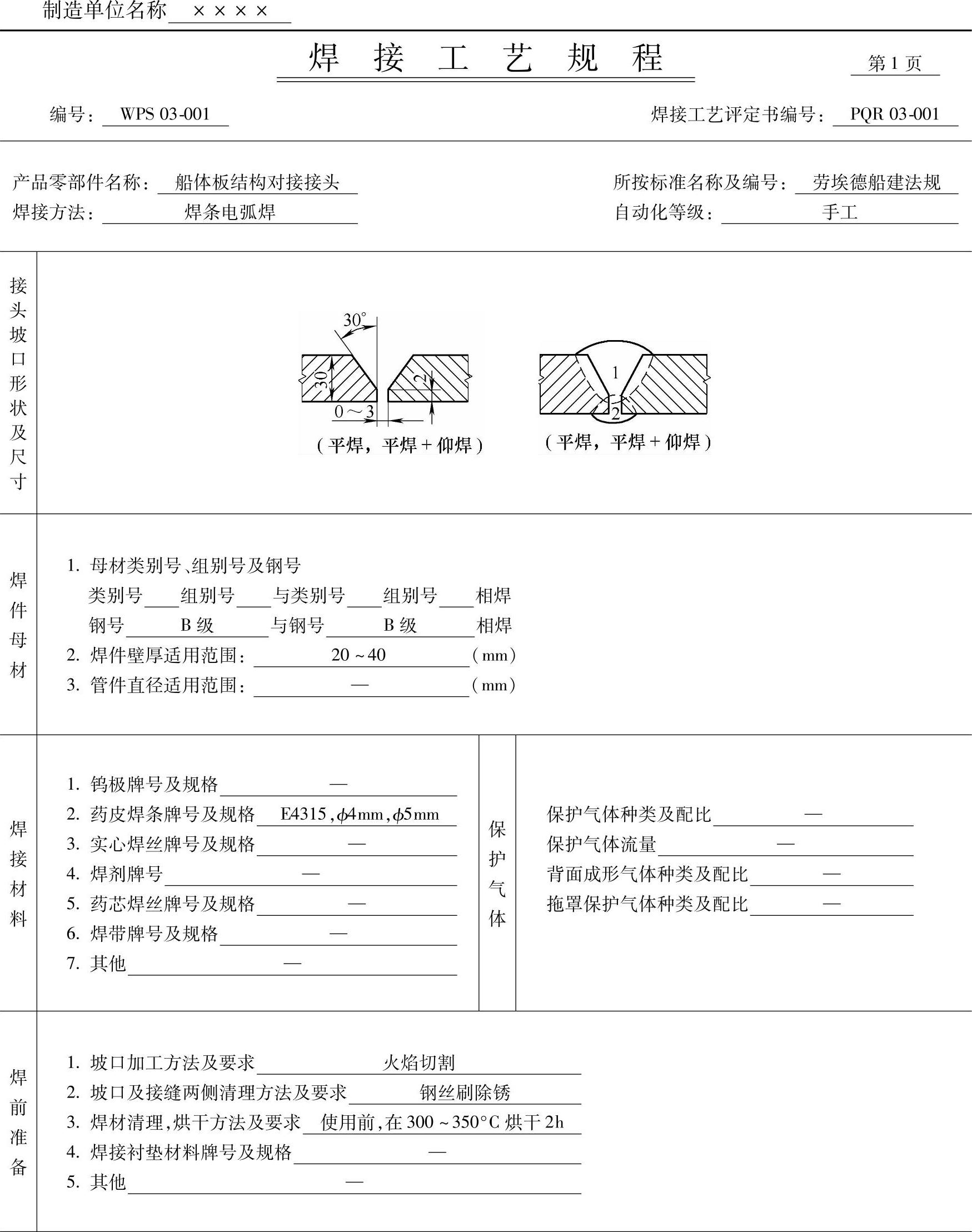

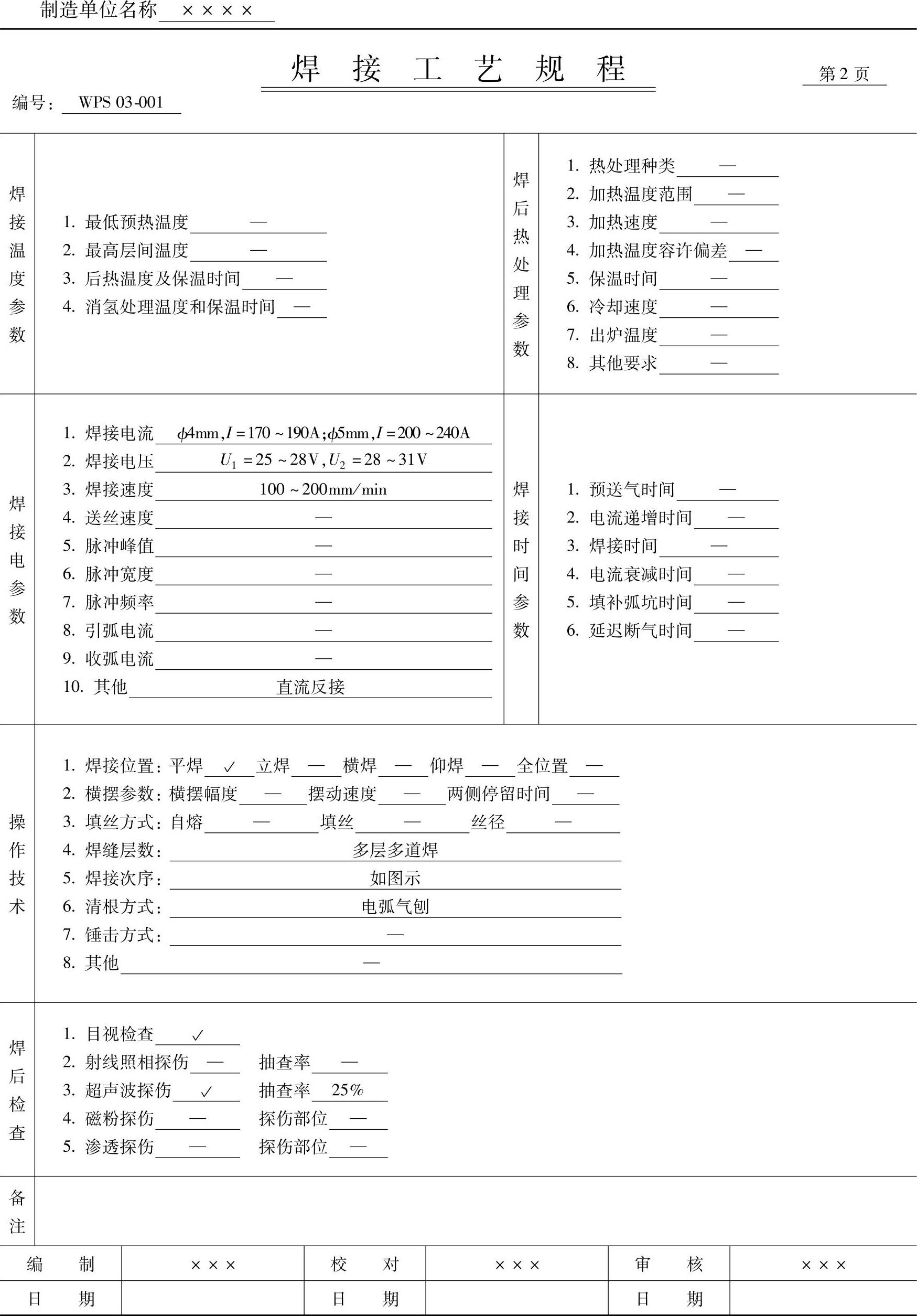

表5-35 船体板结构件对接接头平焊位置焊条电弧焊焊接工艺规程


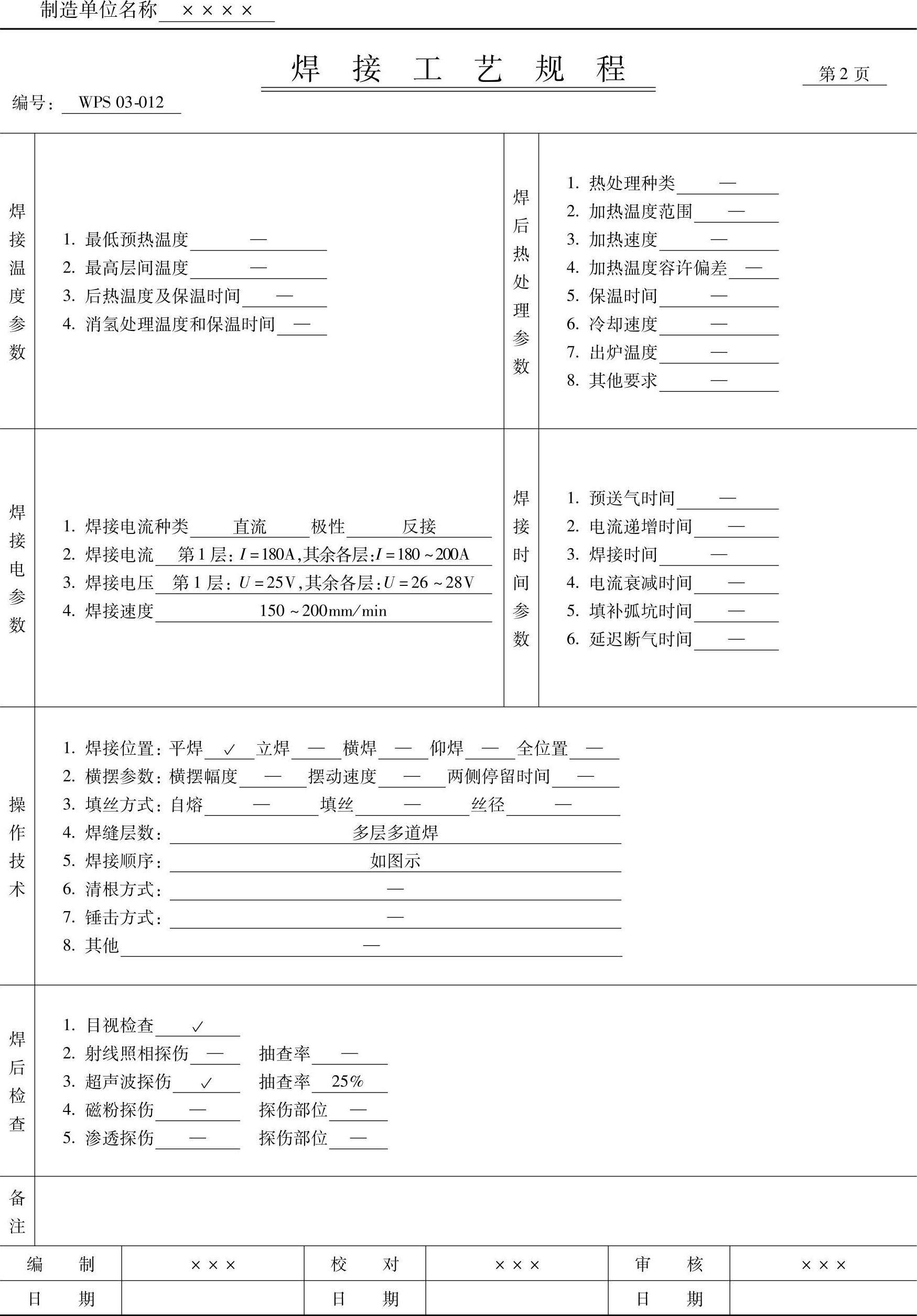

(续)

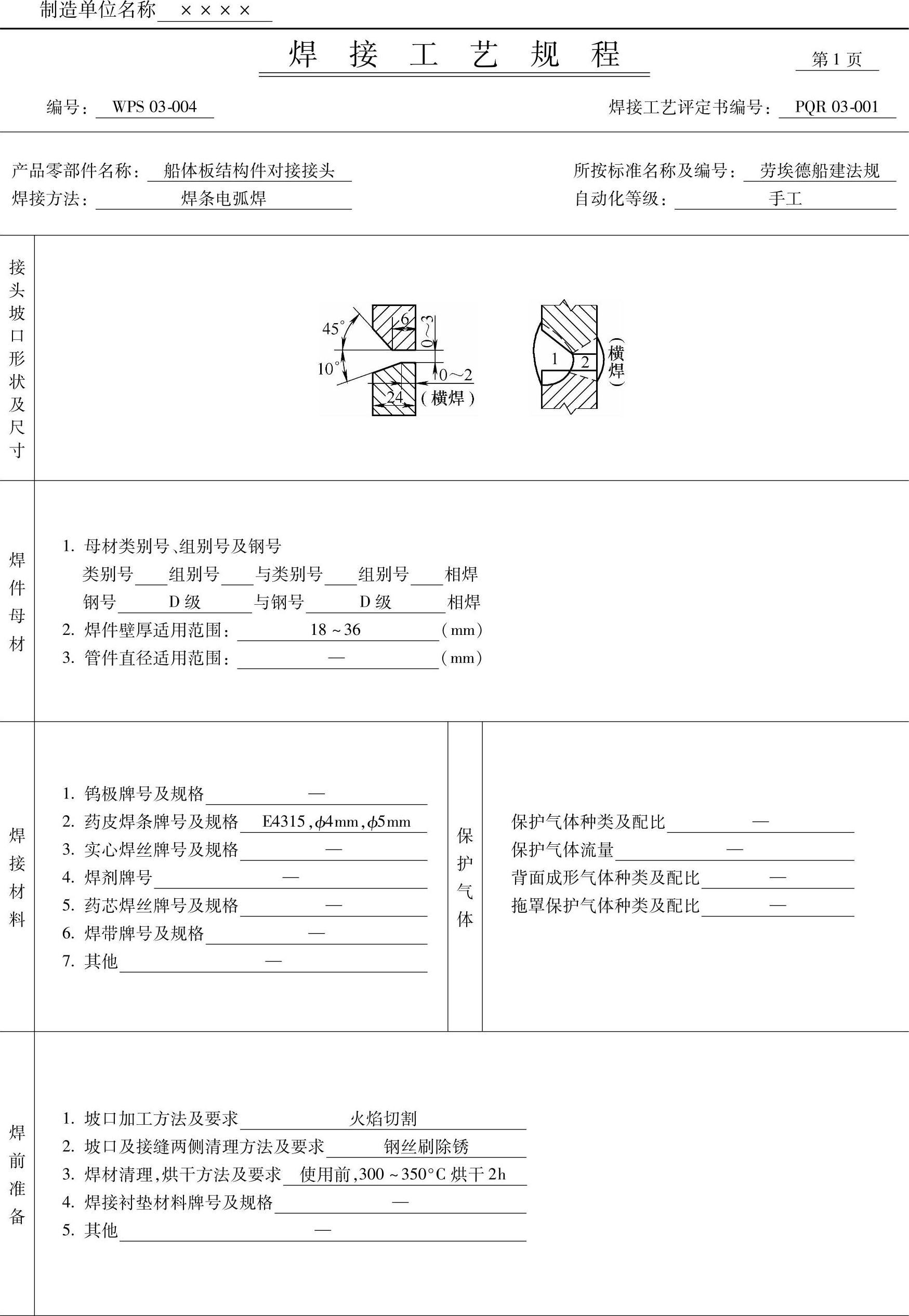

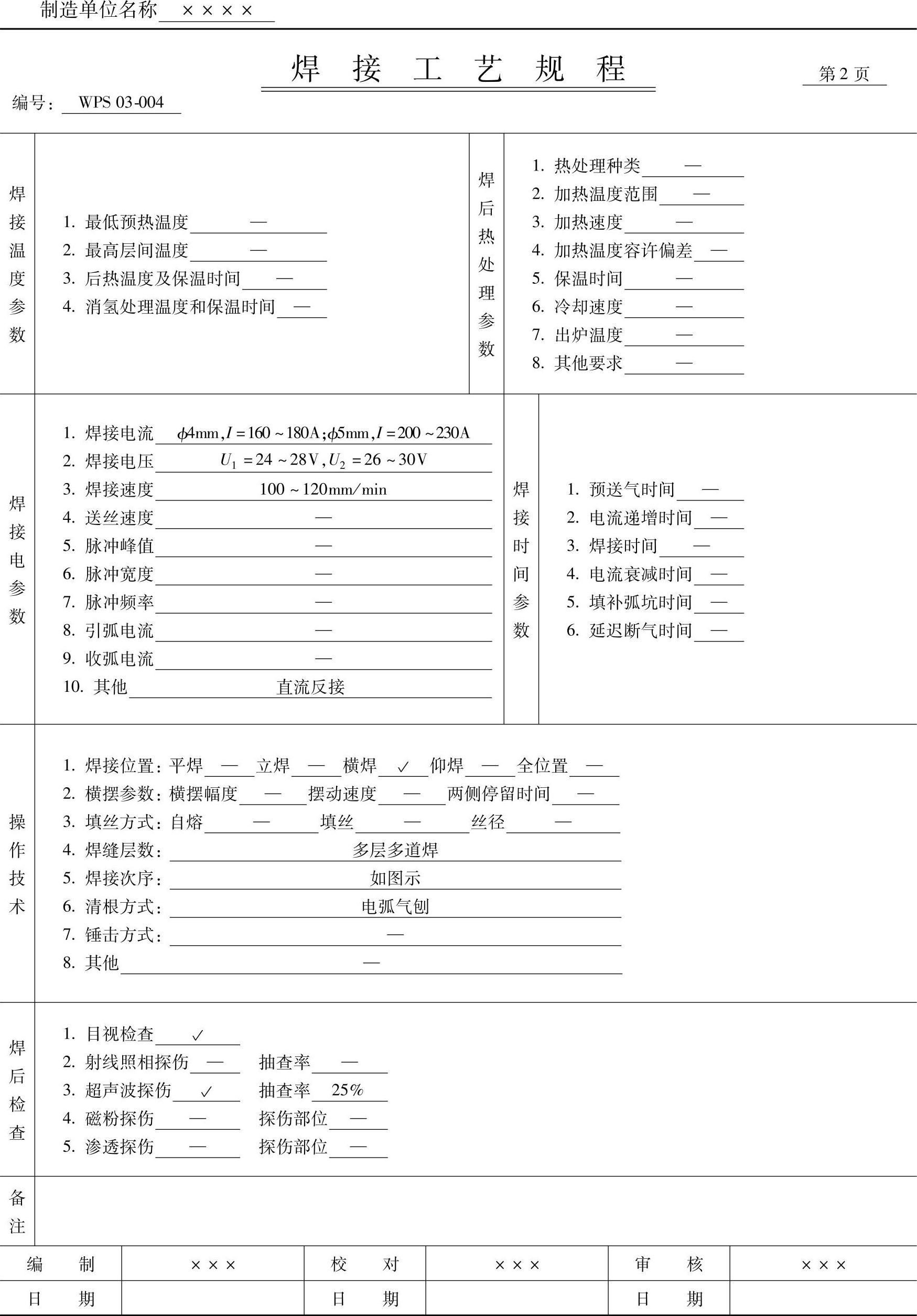

表5-36 船体板结构件对接接头横焊位置焊条电弧焊焊接工艺规程


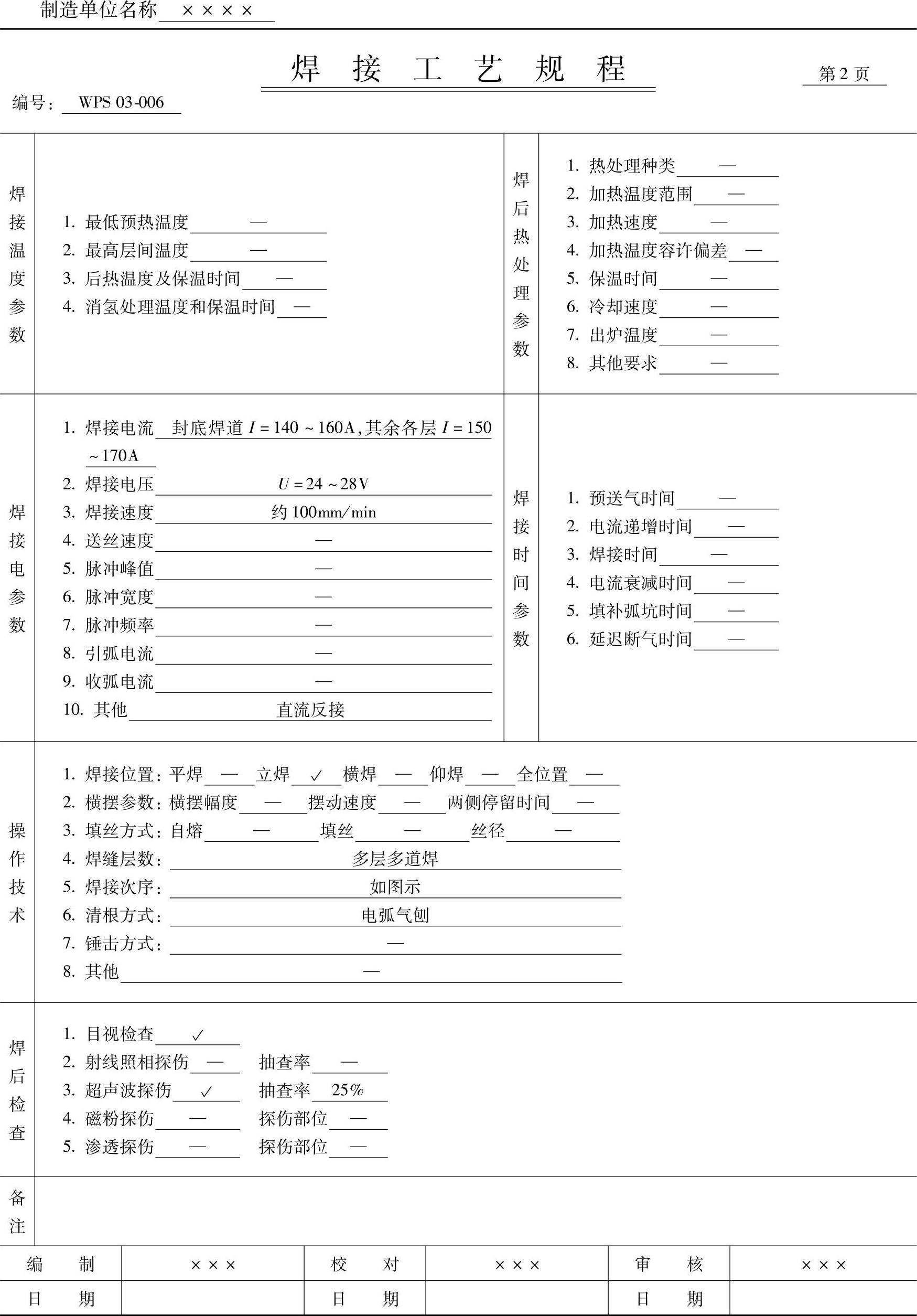

(续)

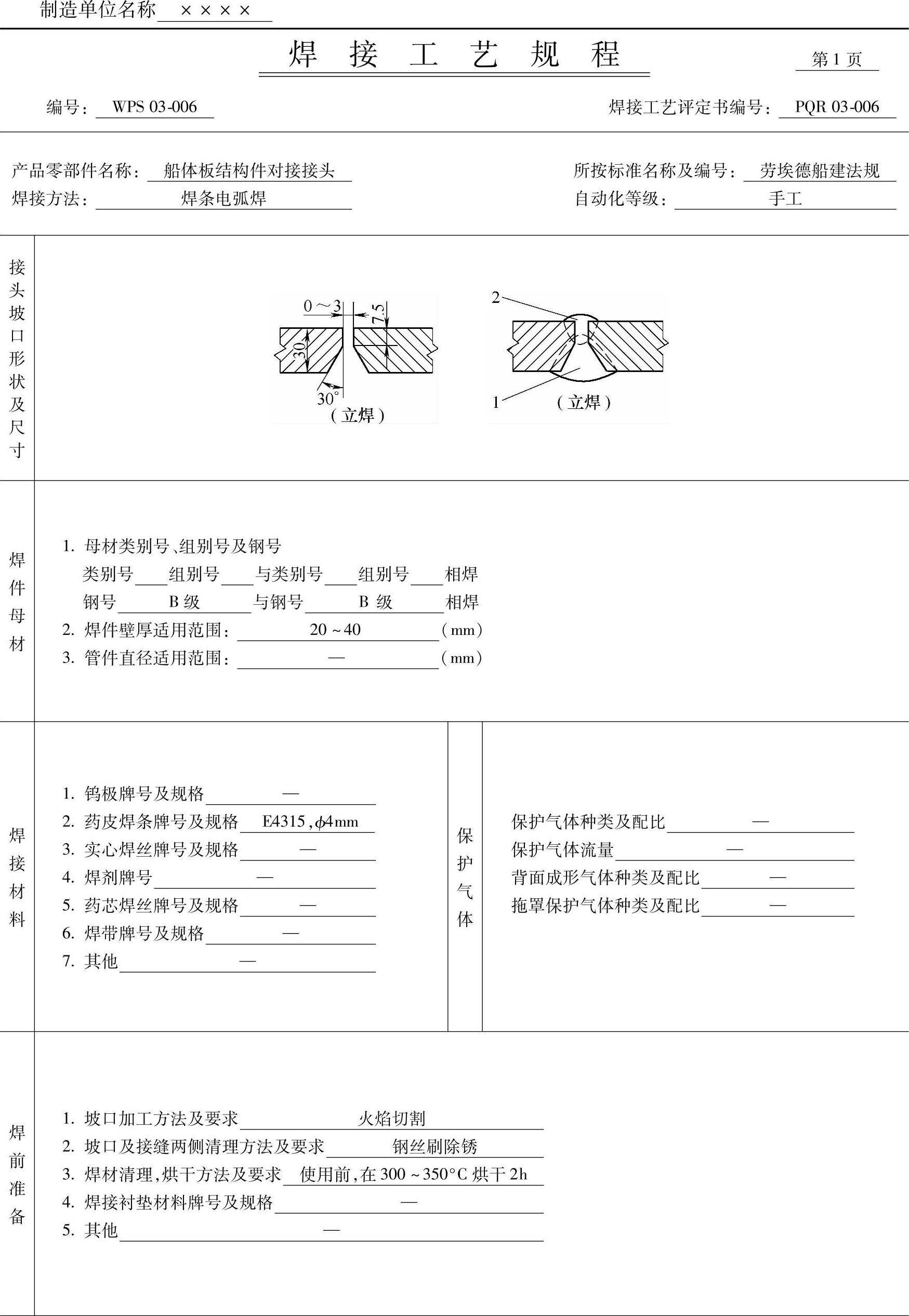

表5-37 船体板结构件对接接头立焊位置焊条电弧焊焊接工艺规程


(续)

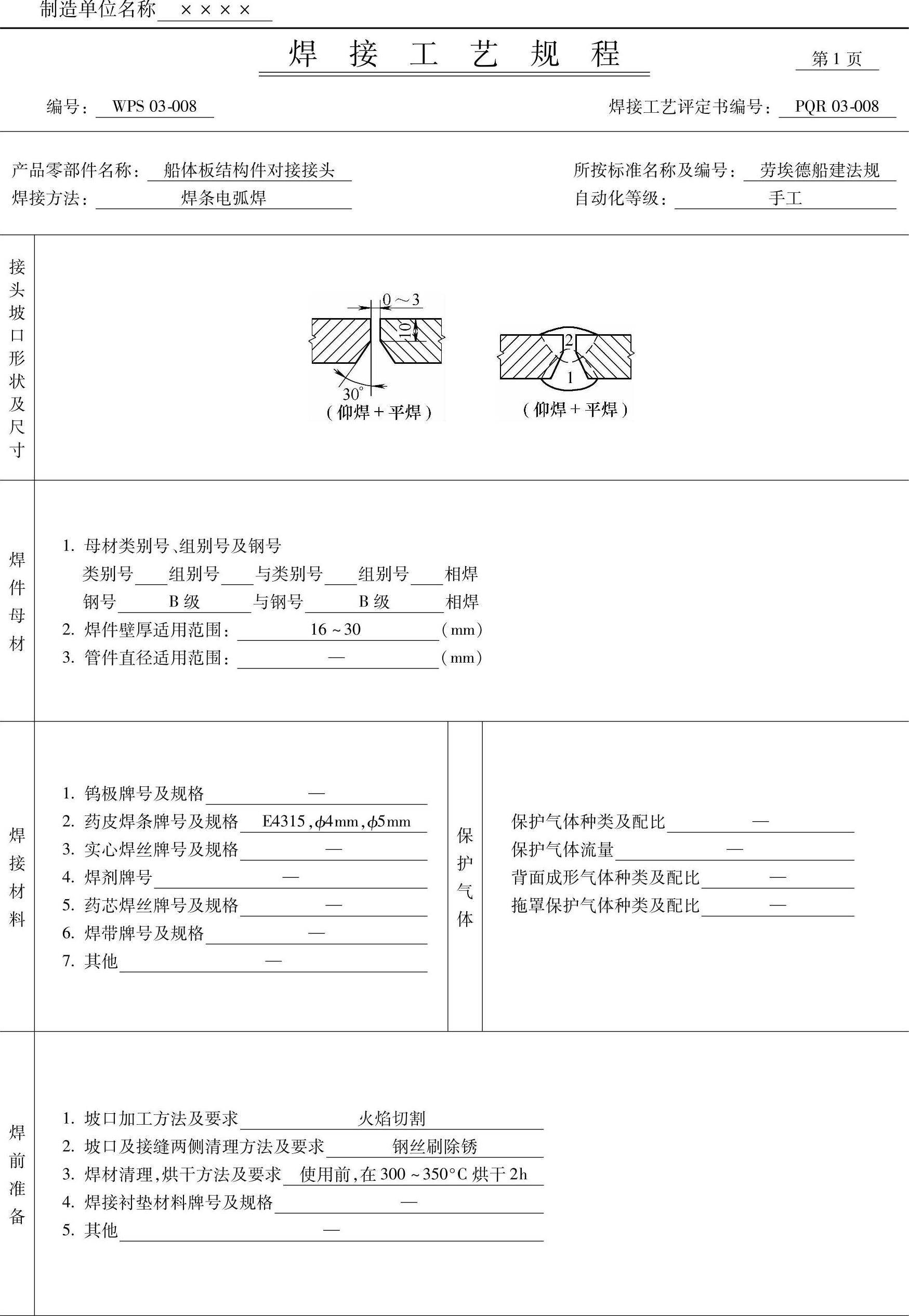

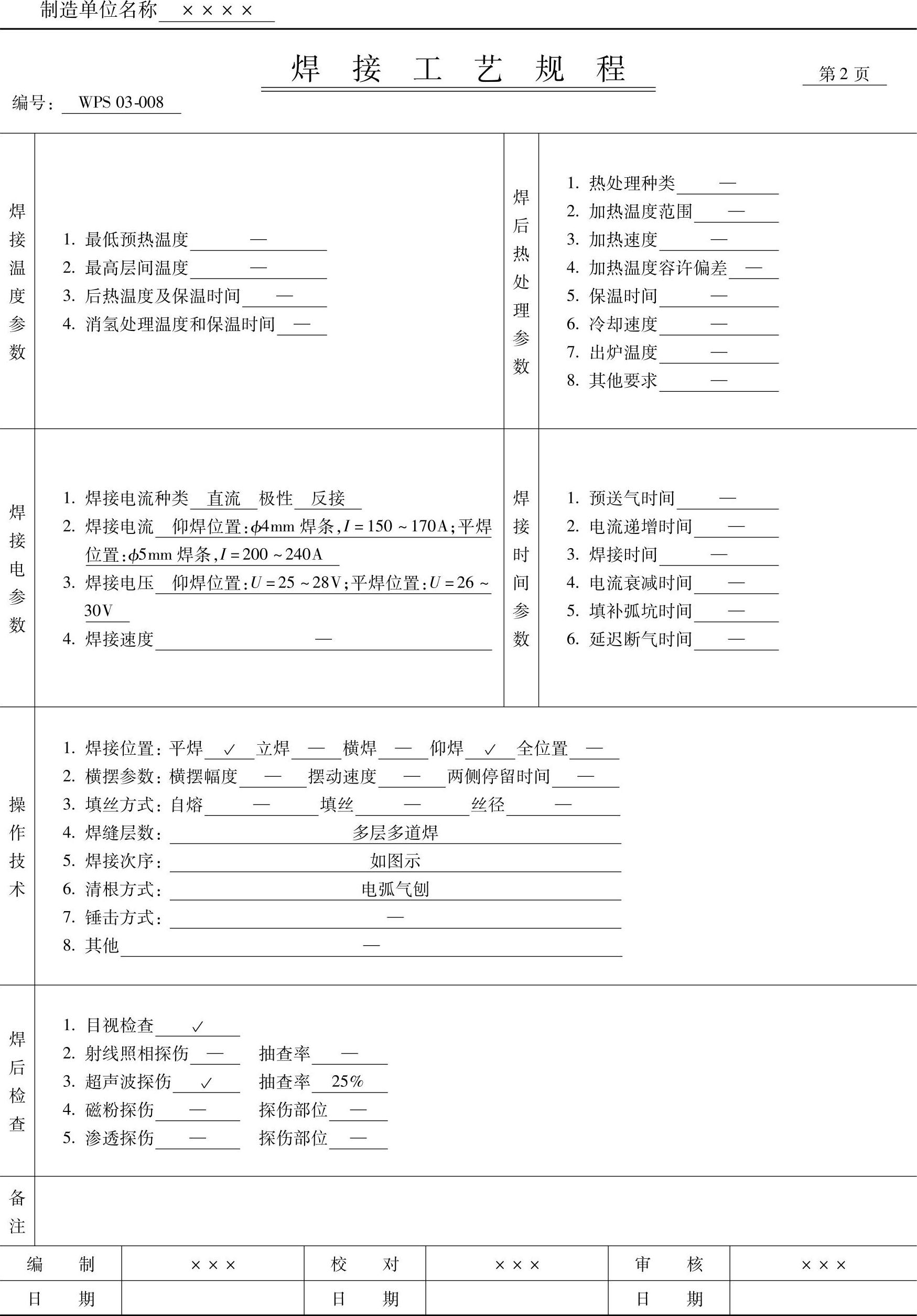

表5-38 船体板结构件对接接头仰焊+平焊位置焊条电弧焊焊接工艺规程


(续)(www.daowen.com)


2.船体结构件单面焊接头焊条电弧焊焊接工艺规程

船体结构件中部分接头因空间位置所限只能从单面进行焊接,为保证坡口根部焊透并防止焊穿,通常在接缝的背面加衬垫,例如砂绳衬垫和垫板等。这些单面焊接头焊条电弧焊焊接工艺规程分别列于表5-39、表5-40和表5-41。

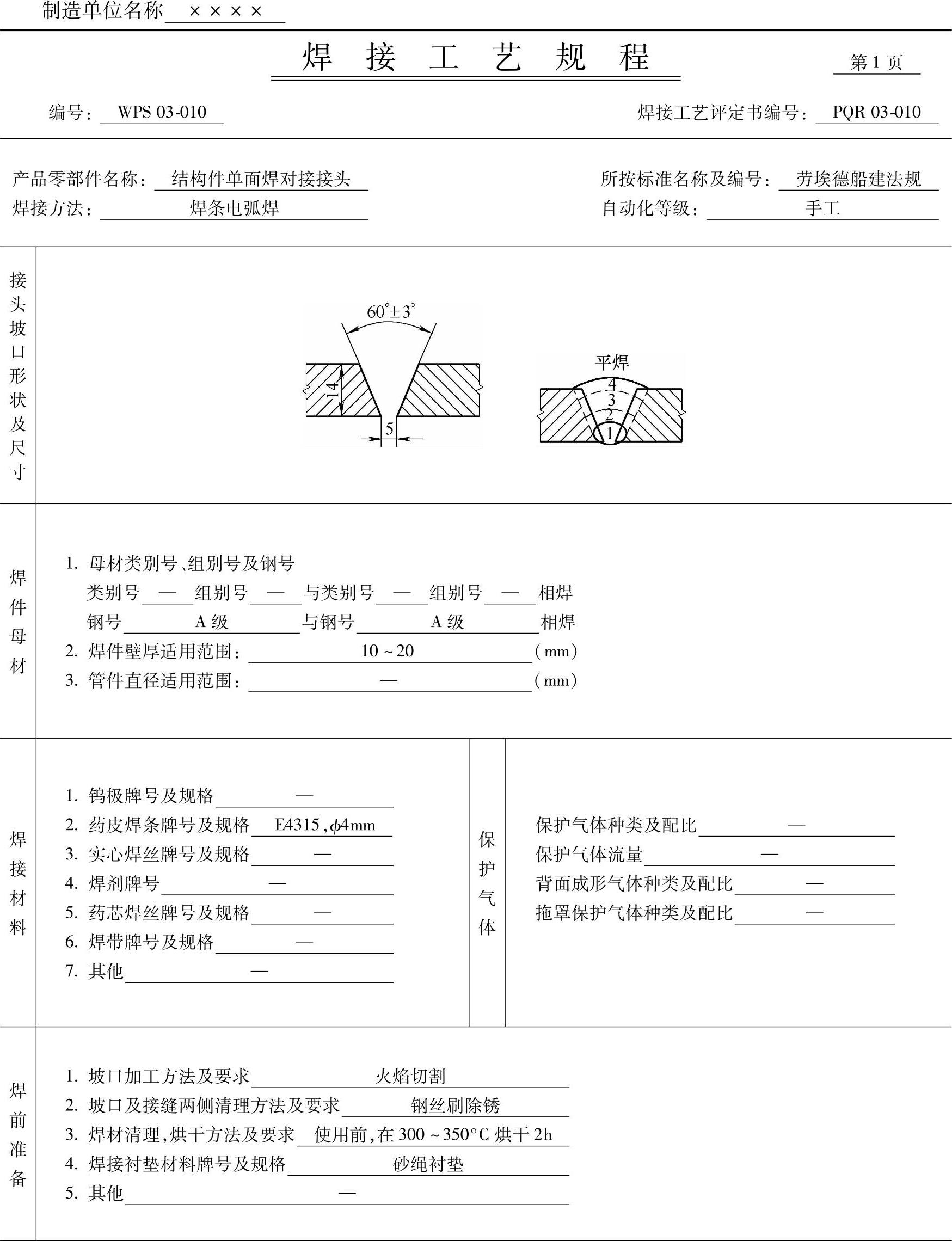

表5-39 船体结构件单面焊对接接头焊条电弧焊焊接工艺规程


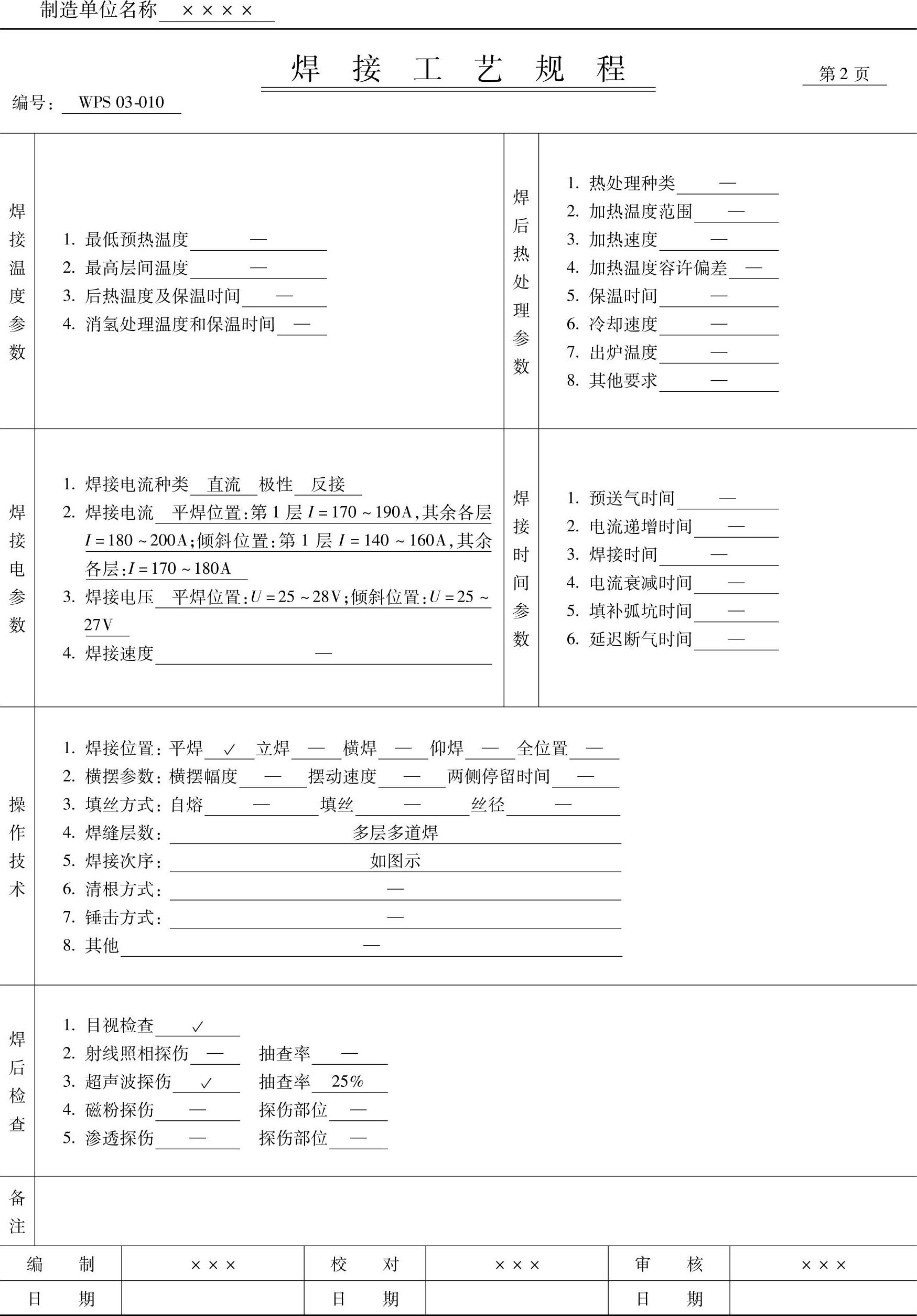

(续)

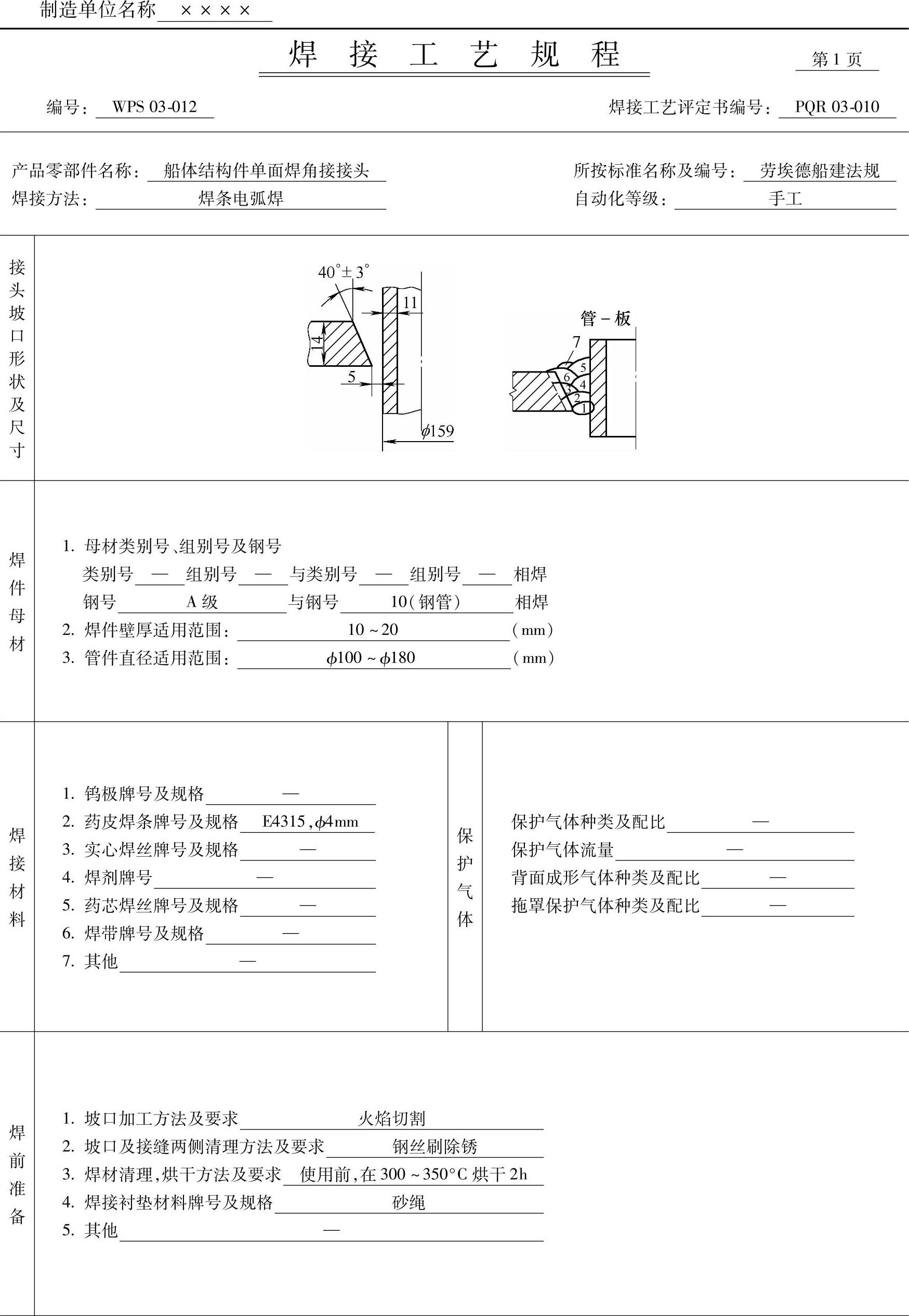

表5-40 船体结构件单面焊角接接头焊条电弧焊焊接工艺规程


(续)

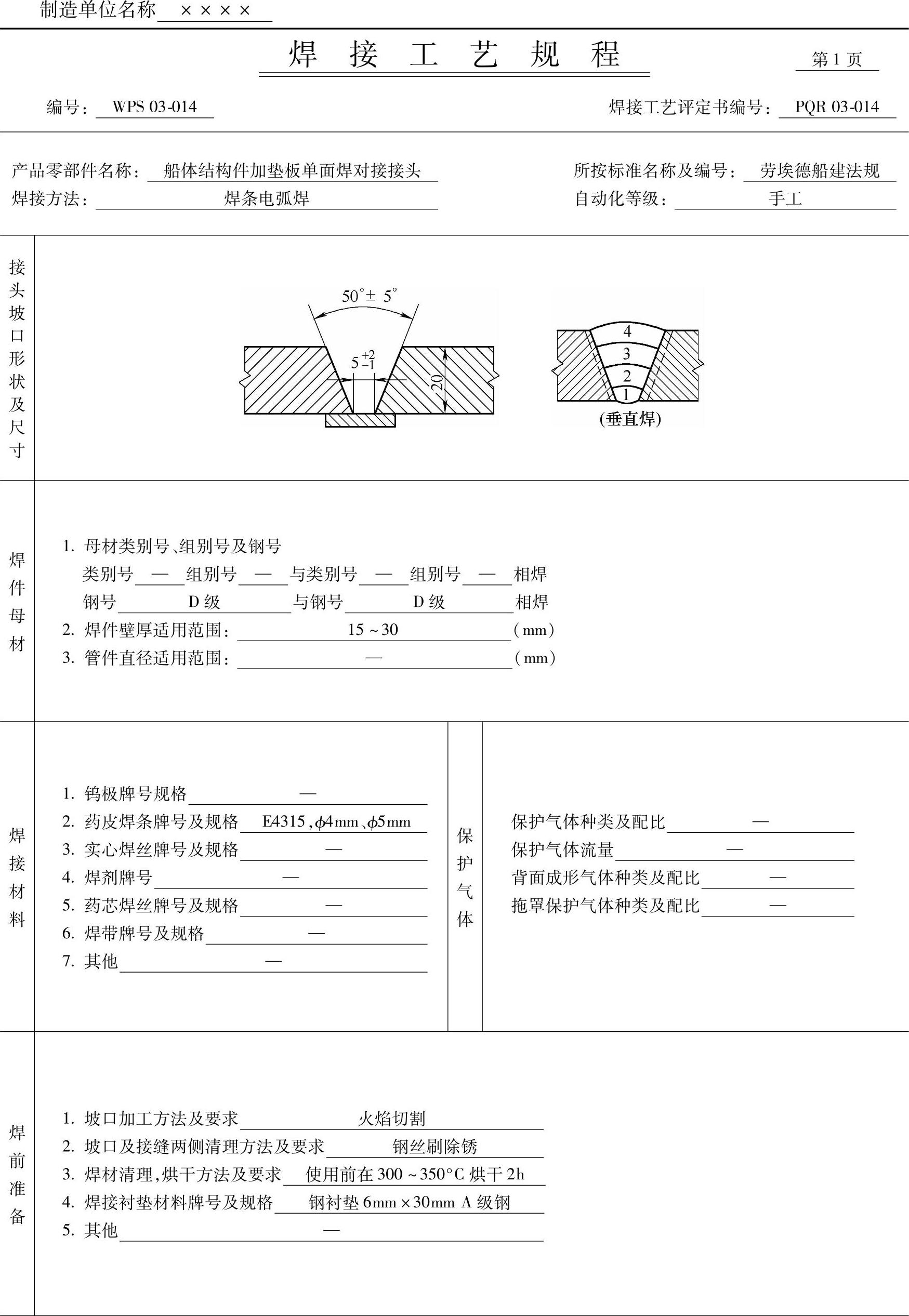

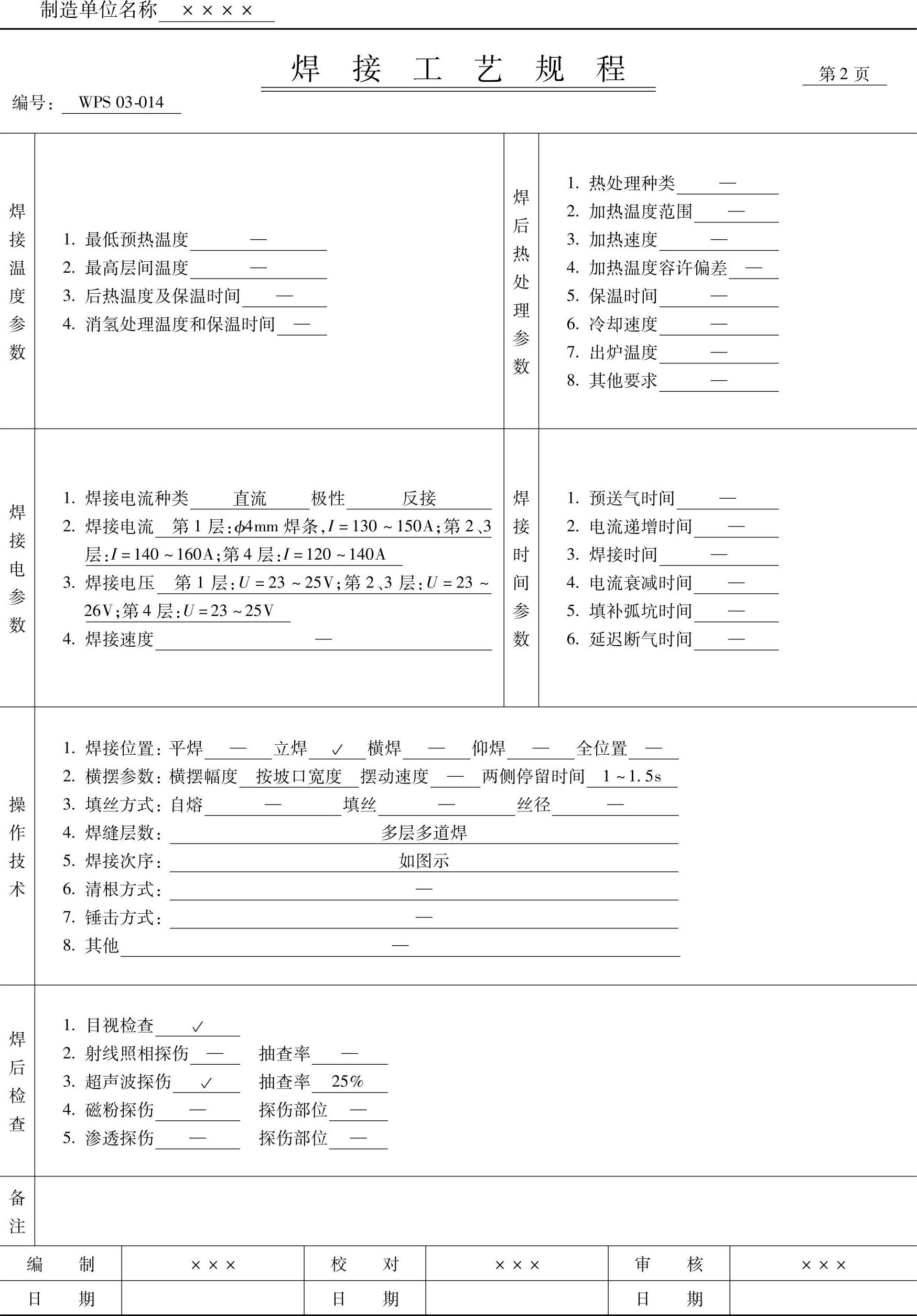

表5-41 船体结构件加垫板单面焊对接接头焊条电弧焊焊接工艺规程


(续)
