如果接头只能从单面进行焊接，且要求焊缝全焊透时，可以在接头的背面加衬垫，以避免根部焊道焊接时产生烧穿。在焊条电弧焊中常用的衬垫有三种：衬条、铜衬垫、非金属衬垫。

1.衬条

衬条，或称垫板，是固定在接头背面的金属条，衬条尺寸通常为宽20～30mm，厚4～5mm。使用衬条时，接头的根部焊道必须与接头的两侧面以及衬条的表面相熔合。如衬条不影响接头的使用特性，则容许予以保留。否则，衬条在接头焊完后应加以拆除。在这种情况下，接头的背面应留出一定的空间，便于工具伸入进行加工。

衬条的材料必须与所焊母材及所选用的焊条在冶金上相匹配。为保证焊接质量，衬条的表面应清理干净，无任何污染。衬条应正确装配，其表面应与接头背面紧密贴合，局部间隙不应超过0.5mm，否则，在焊接过程中熔化金属容易流入衬条与母材之间的间隙内，造成各种焊接缺陷。

2.铜衬垫

采用安放在接头背面的铜衬垫以支托根部焊道焊接熔池，使焊缝快速冷却成形，是一种常用的简易方法。铜由于导热率高有助于防止焊缝金属与衬垫表面熔合，但铜衬垫应具有足够的体积，以加快散热。在批量生产连续焊接时，应将铜衬垫通水冷却。铜衬垫可制成各种形状，用于纵缝和环缝的焊接。也可用于薄板焊接，加速冷却，消除焊接变形。加铜衬垫焊接时，应避免焊接电弧直接作用于铜衬垫表面，防止铜熔化污染焊缝金属。铜衬垫表面也可加工出圆弧形凹槽，以使焊缝背面具有所要求的形状和余高，如图4-16所示。

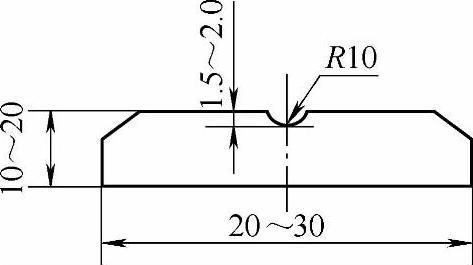

图4-16 铜衬垫凹槽的形状和尺寸(www.daowen.com)

铜衬垫已在焊接生产中得到较普遍的应用。

3.非金属衬垫

焊条电弧焊用非金属衬垫主要有陶瓷衬垫和玻璃纤维布衬带。图4-17示出一种陶瓷衬垫的结构，陶瓷块借助涂胶铝箔粘贴在接头的背面。焊接过程中，根部焊道的背面直接与陶瓷衬垫表面接触，金属熔池使陶瓷衬垫表面局部熔化而形成一层熔渣，保护了熔池背面，并使焊缝背面成形美观。

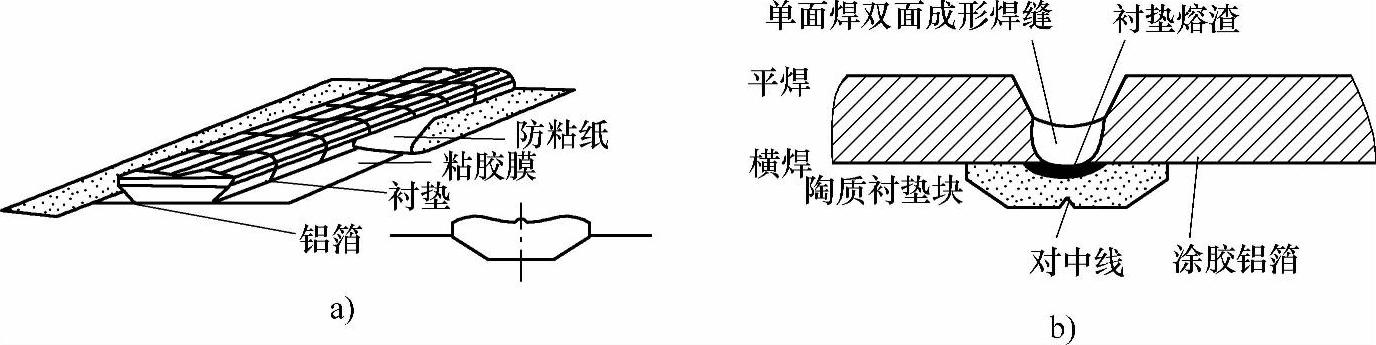

图4-17 一种陶瓷衬垫的结构

a）陶瓷衬垫组成 b）焊后效果示意

玻璃纤维布衬带是一种柔性衬带，借助粘接带可将其紧贴在焊缝背面，使用十分方便。图4-18示出这种玻璃纤维布衬带结构及安装方法。这两种衬垫焊后容易拆除，且价格低廉，现已在许多焊接工程中推广应用。
