为使焊条药皮具有上述功能，其配方比较复杂，组分的品种繁多，按其作用可以分成以下7类：

（1）稳弧剂 焊条电弧焊时，电弧周围气体的导电性不足以维持电弧稳定燃烧，因此必须在药皮中加入电离度低的组分，以提高电弧气氛的导电性，使焊接电流顺利通过。特别是在使用交流电焊接时显得更为必要。药皮中常用的稳弧剂主要有：碳酸钾、碳酸钠、金红石和钛铁矿等。

（2）造渣剂 这些组分主要用来形成具有一定物理化学性能（包括粘度，表面张力和熔点）的熔渣。最常用的造渣剂组分是：石英砂、大理石、萤石、金红石、钛铁矿和白云石等。

（3）造气剂 造气剂在电弧高温的作用下会分解出二氧化碳（CO₂），一氧化碳（CO）和水蒸气保护焊接电弧和熔池。常用的造气剂是碳水化合物、氢氧化物和碳酸盐等，如大理石、白云石、木粉、纤维素、淀粉和碳酸钡等。在某些焊条药皮中，如纤维素型焊条也利用游离水作为造气剂，成为药皮配方中的必要成分，其含量控制在2％～3％（质量分数）。

（4）合金剂 为补偿焊接过程中合金元素的烧损以及向焊缝金属渗入必要的合金元素，以使焊缝金属具有特定的力学性能和其他理化性能。药皮中的合金剂主要有：锰铁、硅铁、铬铁、钼铁、钒铁、铌铁、硼铁以及锰、铬、镍、钨等金属粉末。

（5）脱氧剂 在焊接冶金反应中，通过脱氧剂降低焊缝金属的氧含量，提高塑性和韧性。常用的脱氧剂有：锰铁、硅铁、钛铁、铝铁、镁粉、铝镁合金及石墨等。(www.daowen.com)

（6）增塑润滑剂 为增加药皮粉料在焊条涂压过程中的塑性和流动性，必须在药皮中加入增塑润滑剂，以提高焊条的涂压质量，减少药皮的偏心度。增塑润滑剂通常采用云母、滑石粉、白土、白泥、木粉、膨润土、碳酸钠等。

（7）粘结剂 粘结剂是使药皮粉剂形成塑性物质，便于涂压，并与焊条芯丝牢固粘接，使焊条药皮烘干后具有足够的强度，且不会剥落和开裂。粘结剂主要是硅酸钠和硅酸钾，也可采用酚醛树脂。

表3-15列出两种低碳钢焊条典型的药皮组成及各组分的功能，从中可进一步了解药皮各组分的实际作用。值得注意的是，E4310纤维素型焊条药皮中的水分含量大大高于E5018低氢型焊条。E4310型焊条药皮中的水分是产生推力大的电弧特性所必需的，而且在焊接低强度的低碳钢时是无害的。焊缝金属高的氢含量只是在焊接强度较高的钢材时出现问题。这将在第6章中作详细的讨论。

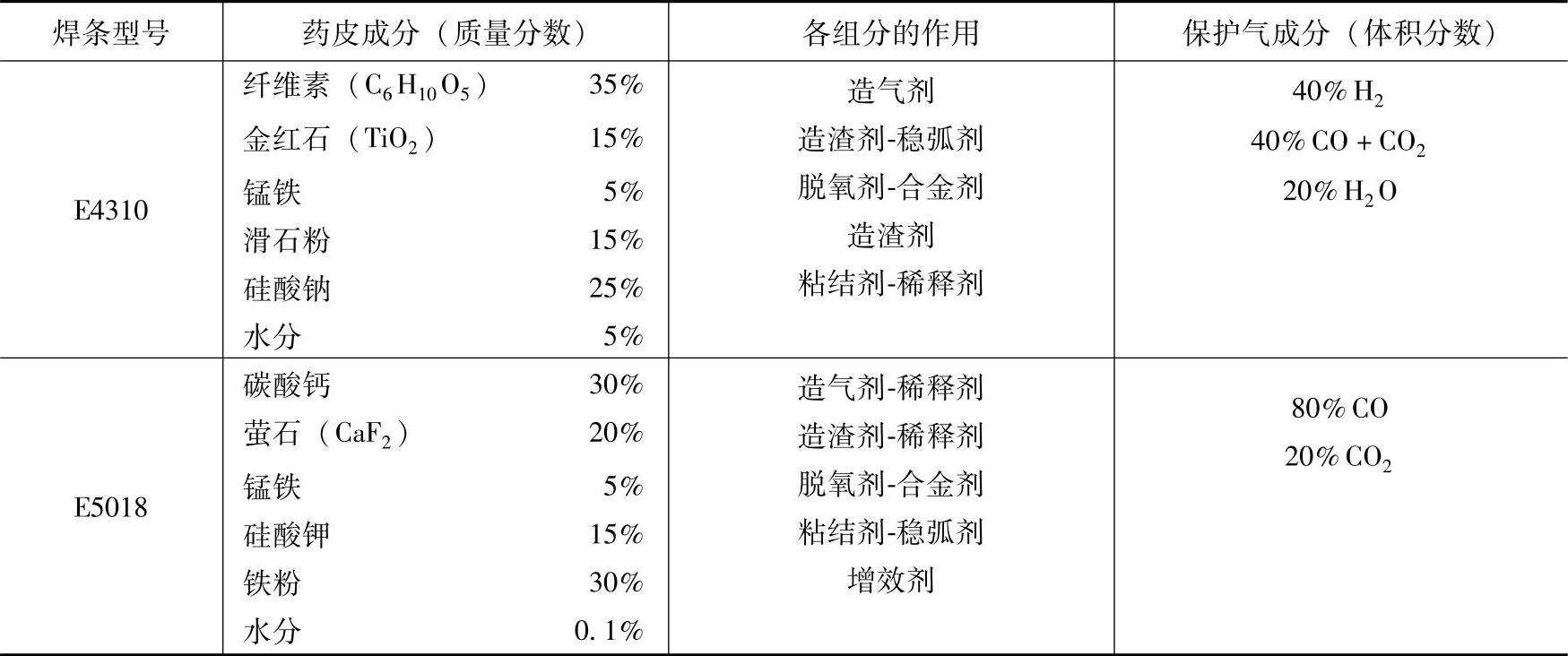

表3-15 E4310型和E5018型焊条的药皮组成
