1.焊条电弧焊电源种类

焊条电弧焊电源按输出电流的种类分交流和直流两大类。按结构形式可分交流弧焊变压器，直流弧焊发电机和弧焊整流器（包括逆变式弧焊整流器）。按工作原理，还可进一步细分成不同的种类，详见表2-4。

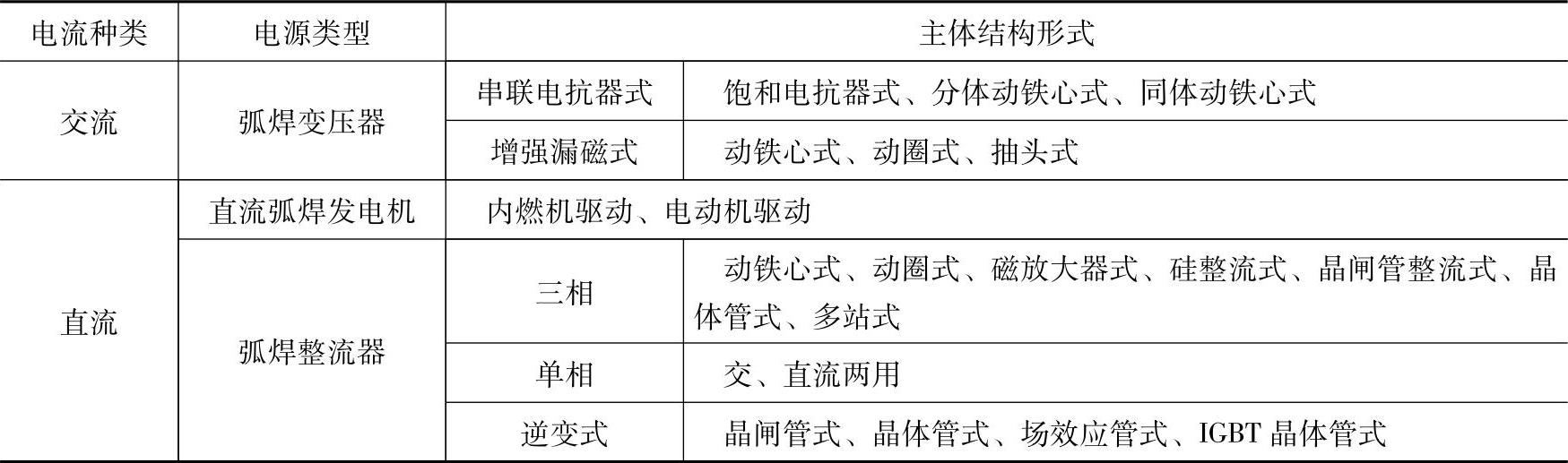

表2-4 焊条电弧焊电源的分类

弧焊变压器是将电网的交流电转变为适宜于弧焊的交流电。与直流弧焊电源相比，具有结构简单、制造方便、工作可靠、维修容易、效率高和成本低的优点，在目前焊接生产中的应用占有较大的比率。直流弧焊发电机具有电弧稳定、经久耐用和电网电压波动影响小等优点，但耗材量大、空载电能消耗太大、结构复杂，制造成本和维修费用高。目前电动机驱动直流弧焊发电机在国内外已被淘汰，而内燃机驱动直流弧焊发电机在无电网的野外施工中仍有使用。晶闸管弧焊整流电源和逆变式弧焊整流电源具有引弧容易、电流稳定、焊接飞溅少，且节电效果显著、耗材少、重量轻、噪声小、维修方便、价格低等优点，目前已在各工业部门得到广泛的应用。

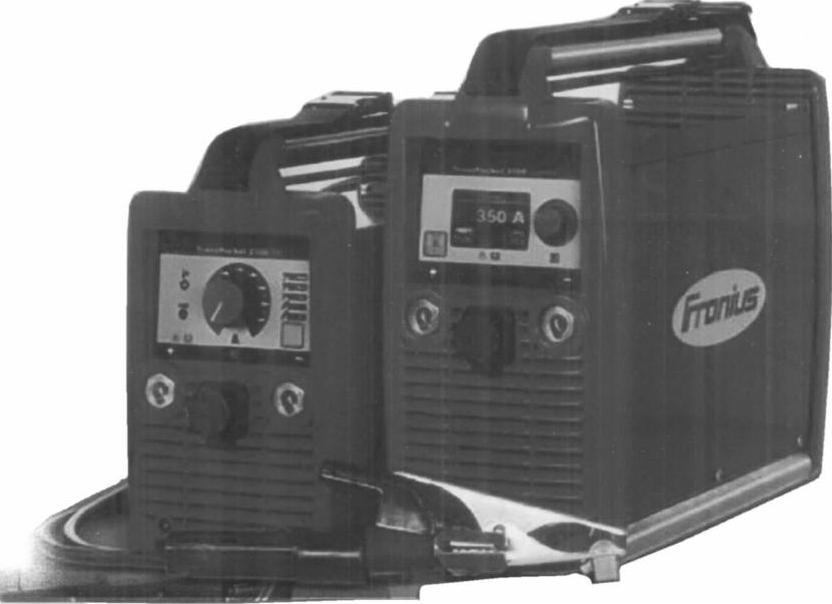

图2-20 TP2500/3500智能型焊条电弧焊电源外形

从弧焊电源控制系统的类型来看，各种弧焊变压器、直流弧焊发电机和硅二极管整流电源均属于电磁控制弧焊电源，而晶闸管整流电源，晶体管整流电源和各种逆变式整流电源则属于电子控制弧焊电源。无疑，后者的性能大大优于前者。最近，在逆变式整流电源的基础上又开发成功全数字控制和智能型焊条电弧焊电源，不仅可使电源的特性完全符合焊条电弧焊的工艺要求，而且还赋予人工智能，确保了焊接质量，并降低了对焊工操作技能熟练程度的要求。目前，国外已将这种先进的弧焊电源投入商品化生产。图2-20示出奥地利Fronius公司生产的TP2500/3500智能型焊条电弧焊电源的外形照片。国内近期生产的弧焊变压器、直流弧焊发电机，晶闸管整流电源和逆变式整流电源的外形照片分别示于图2-21、图2-22、图2-23和图2-24。

2.弧焊电源的型号

国家标准GB/T 10249—2010《电焊机型号编制方法》对焊机型号的编制作出了统一的规定。采用汉语拼音字母和阿拉伯数字表示。其中焊条电弧焊机型号的编排次序及代表符号的含义见表2-5。

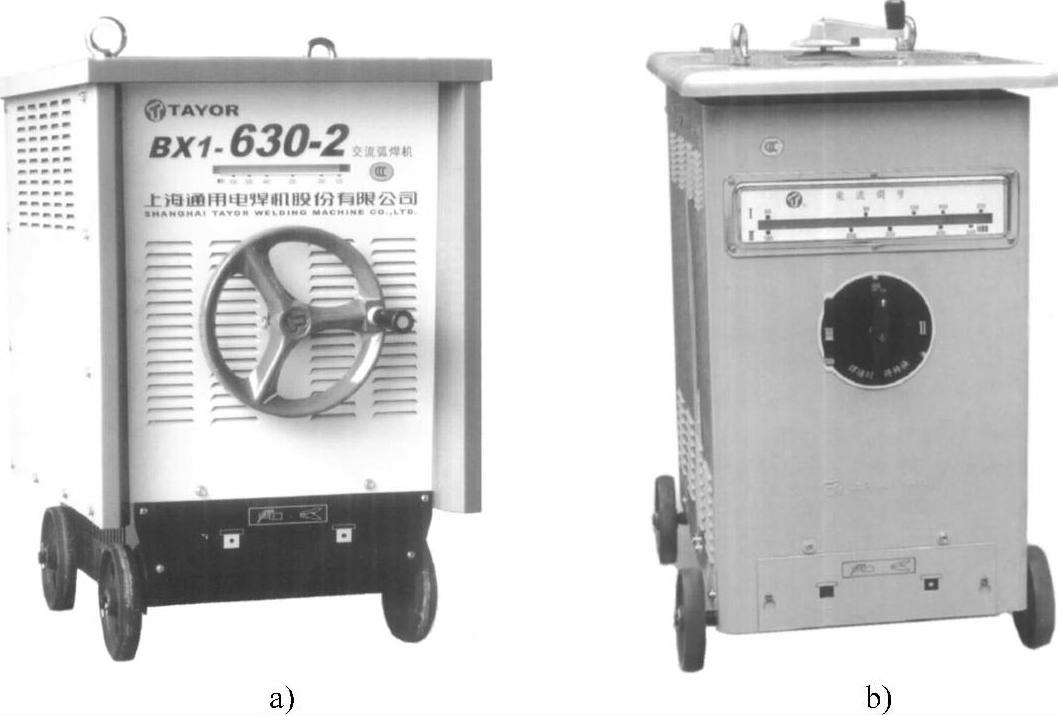

图2-21 BX1和BX3型（动铁心式、动圈式）弧焊变压器外形

a）动铁心式弧焊变压器 b）动圈式弧焊变压器

(www.daowen.com)

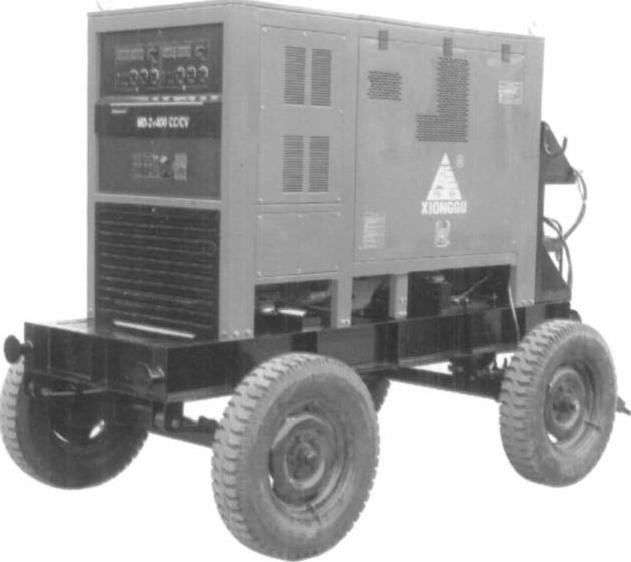

图2-22 MD2×400CC/CV型柴油机驱动直流弧焊发电机外形

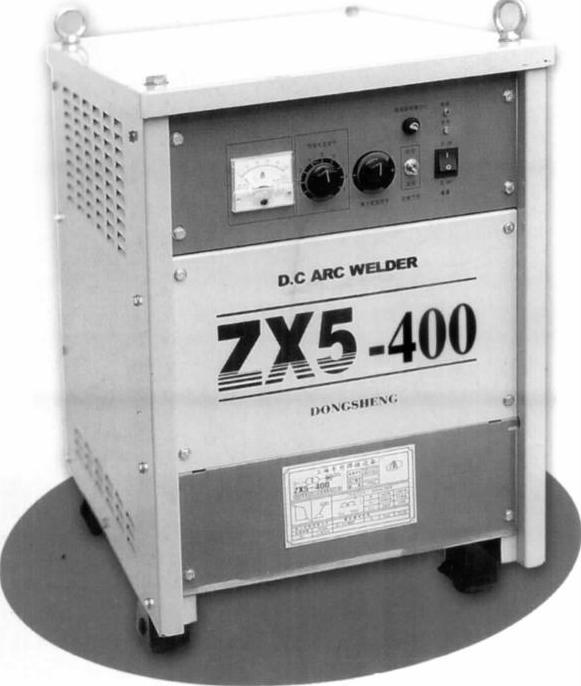

图2-23 ZX5型晶闸管弧焊整流电源外形

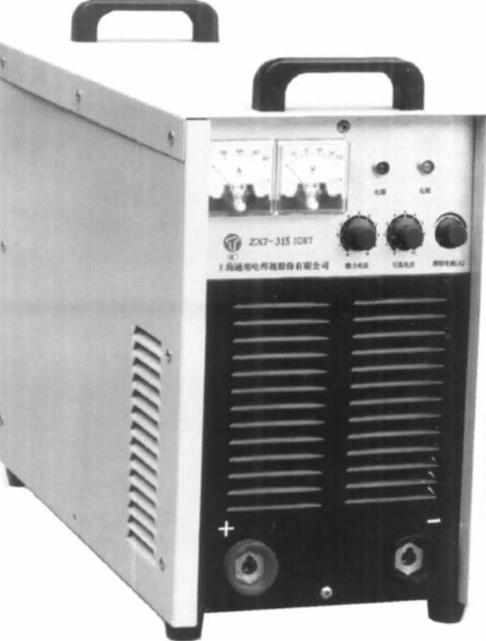

图2-24 ZX7型逆变式弧焊整流电源外形

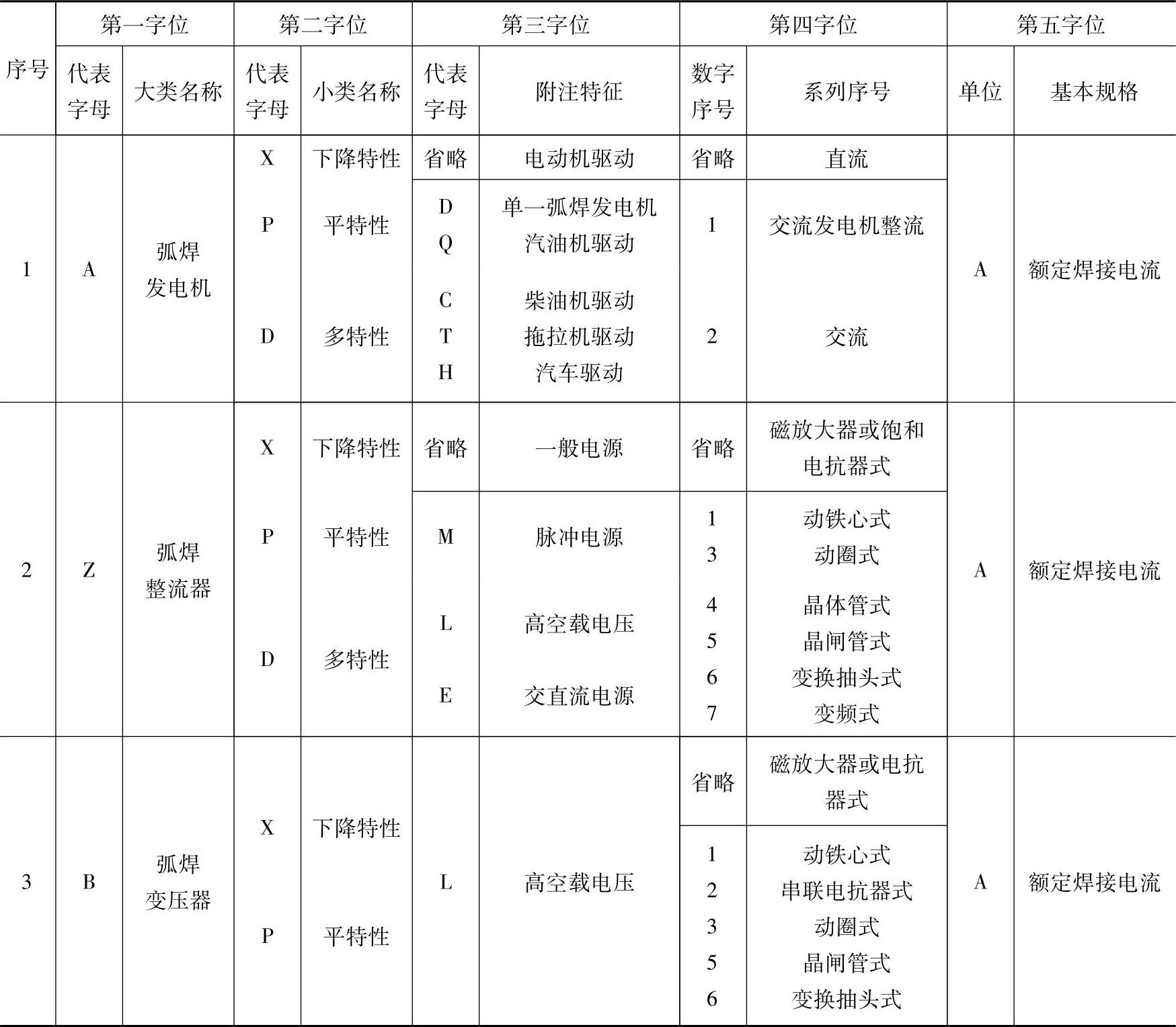

表2-5 焊条电弧焊焊机型号的代表符号含义（按GB/T 10249—1988）

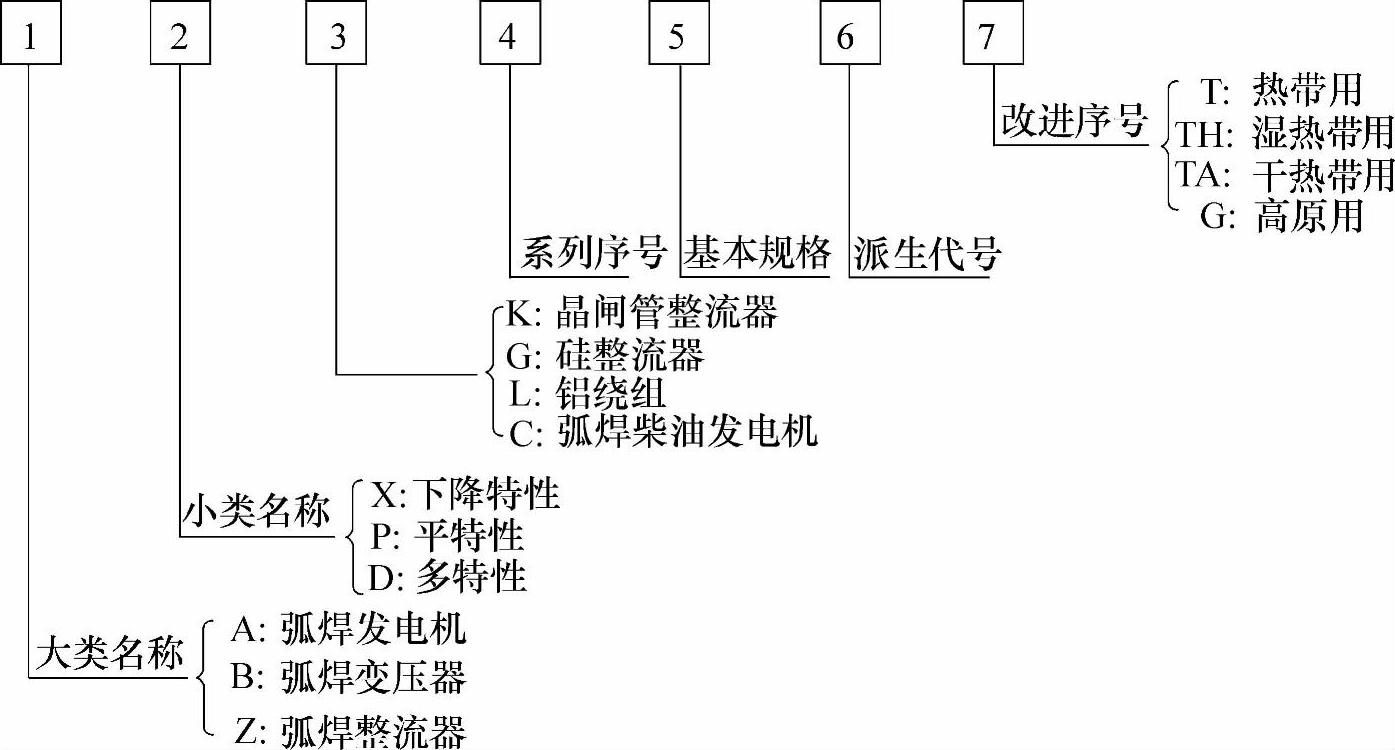

焊机型号表示方法示图说明如下：

焊条电弧焊电源型号示例说明如下：

BX3-300——陡降外特性的动圈式交流弧焊变压器，额定焊接电流为300A。

ZX5-315——陡降外特性的晶闸管式弧焊整流器，额定焊接电流为315A。

ZX7-400——陡降外特性的变频式（逆变式）弧焊整流电源，额定焊接电流为400A。
