如何安装电机辅助接线盒?

对于中大型电机而言除电源接线盒外,在电机上还有一些仪表类、电气类接线盒,在这里统称其为辅助接线盒。下面对大型电机的辅助接线盒进行简单介绍,以便读者能有更多的了解,辅助接线盒在划分上根据设计院的分工不同,将其分为两大类,一种归属仪表专业,主要包括:轴承测温接线盒、定子测温接线盒、漏水检测器接线盒、吹扫装置接线盒、测振装置接线盒、测速装置接线盒等,一种归属电气专业,主要包括:加热器接线盒、励磁机接线盒、差动保护接线盒等。

1.轴承测温接线盒

现代中大型电机一般都会设有轴承测温,轴承测温的形式也比较多(见图6-8),出于专业性考虑,国内大多数电机制造商都会采用一体式,即探头传感器显示仪表接线盒为一体的,这样既方便用户使用,又便于统一管理,下面对轴承测温接线盒进行简单介绍。

虽然轴承测温的形式不尽相同,但其接线盒的设计和内部结构基本上是一致的,电机每端轴承正常设置一支轴承测温元件,安装在靠近发热部位。因此轴承测温接线盒的内部结构比较简单,轴承测温接线盒结构见图6-9。

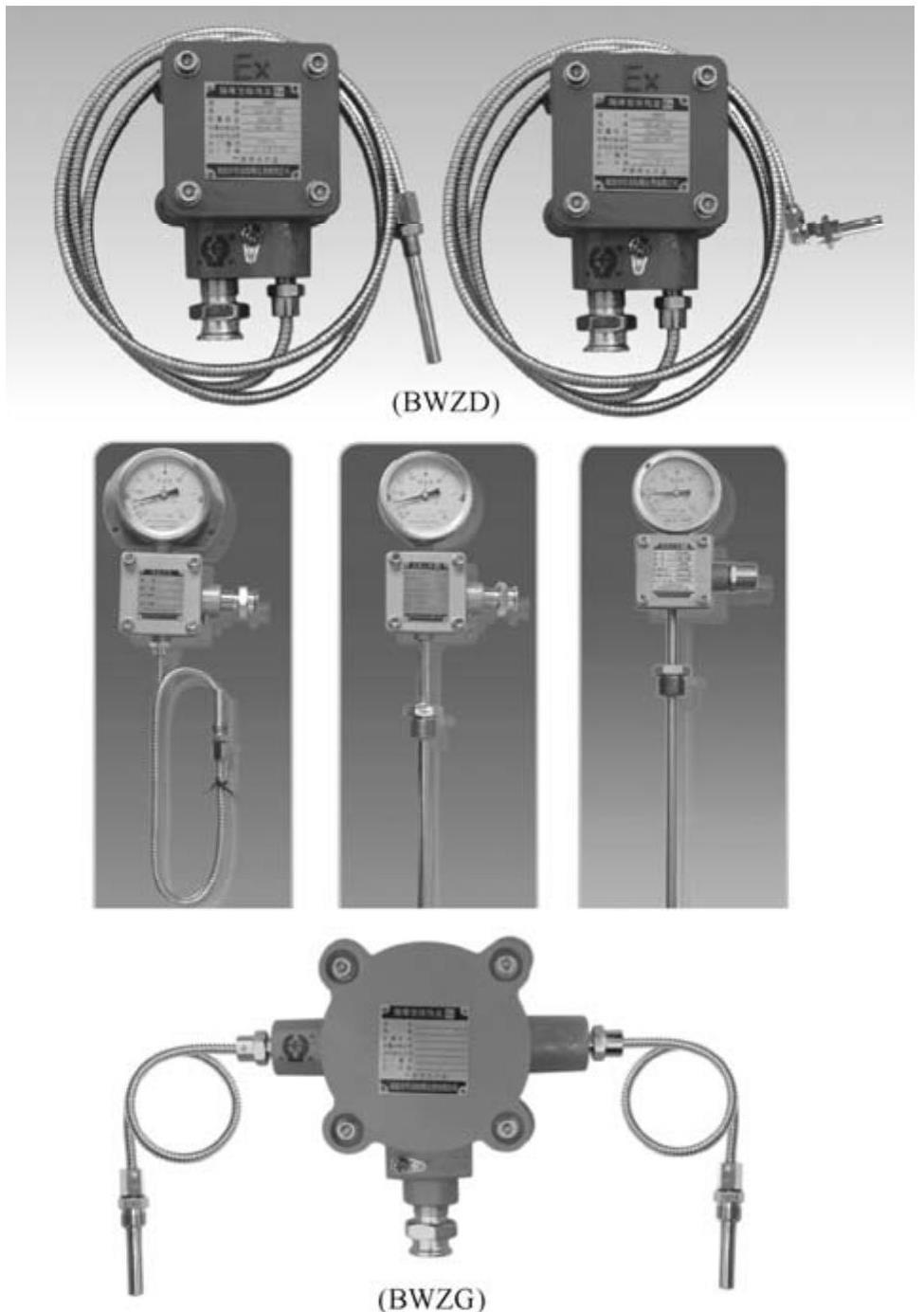

图6-8 不同形式的轴承测温

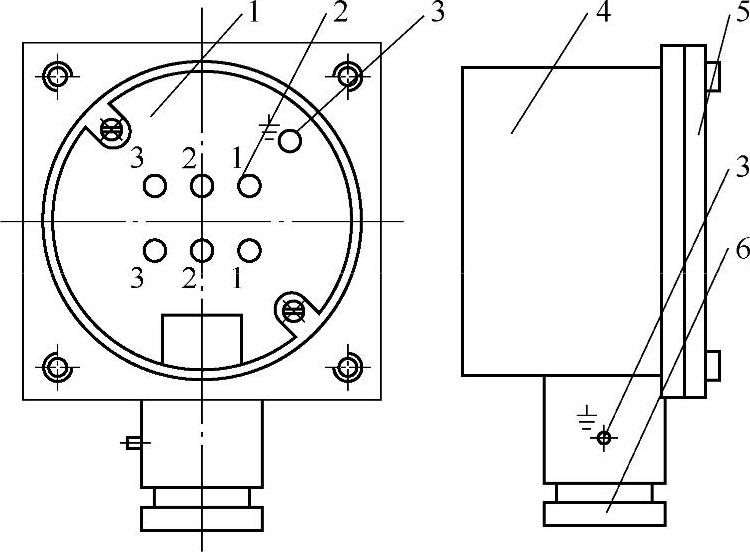

图6-9 轴承测温接线盒结构示意图

1—接线板 2—接线柱 3—接地螺栓 4—接线盒座 5—接线盒盖 6—出线斗

2.定子测温接线盒

中大型电机定子测温元件(见图6-10)埋置在定子槽中、上下层线圈之间最热部位,常规为每相两支,共6支,其中使用3支备用3支,也可根据用户要求埋制,测温元件的引接线引到单独的接线盒中。测温元件为三线制,通过测温接线盒用引接线连接到控制室,三线制的优点是通过补偿电路可以消除引接线电阻引起的测量误差。当测温元件为两线制时,引接线的电阻与测温元件的电阻叠加在一起,使测得的阻值大于铂热电阻的实际阻值,测得的温度大于实际温度。根据上述要求设计的定子测温接线盒结构如图6-11所示。

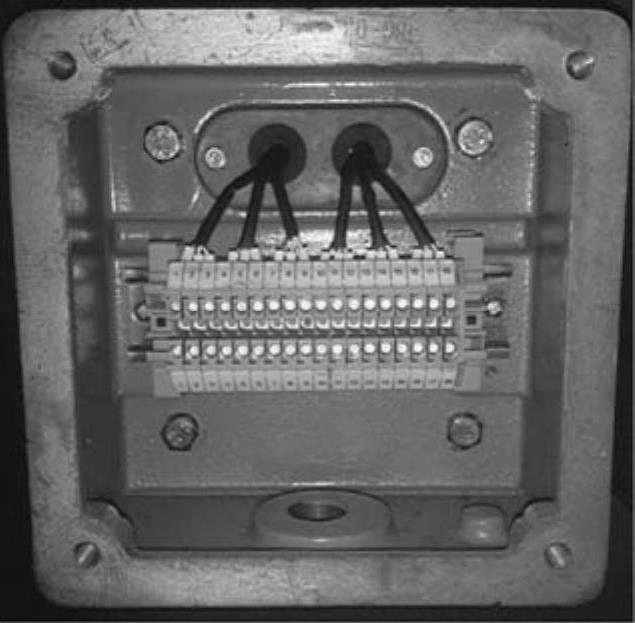

图6-10 定子测温接线盒照片

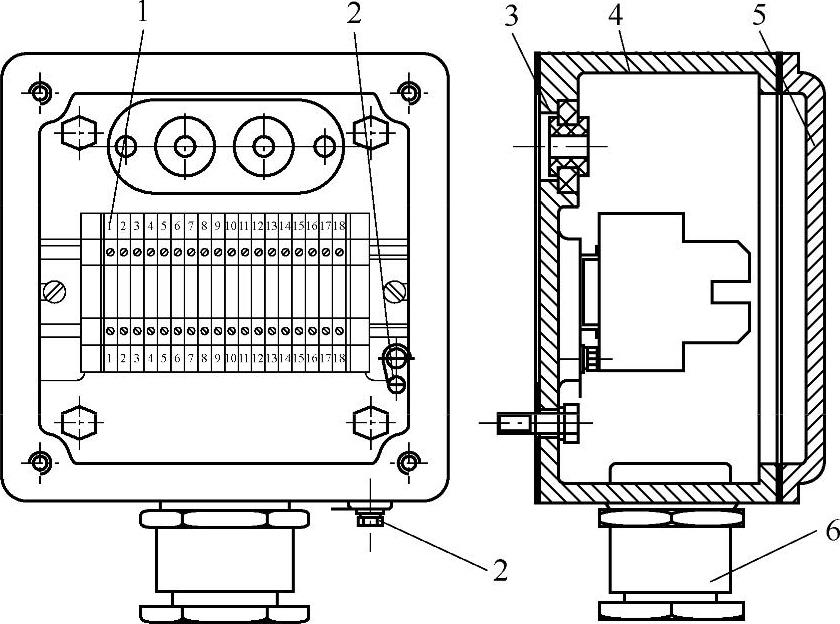

图6-11 定子测温接线盒结构示意图

1—接线排 2—接地螺栓 3—密封圈 4—接线盒座 5—接线盒盖 6—密封接头(www.daowen.com)

定子测温接线盒座及接线盒盖均采用铸件,一般都是通用化设计,方便管理,测温引线经密封圈由电机内部引出,端子排数量可根据测温数量调整,接线盒设有接地螺栓并带有格兰。

3.漏水检测器接线盒

水冷电机需设置漏水检测器,其接线盒与检测器为一体式结构,其具体结构如图6-12所示。

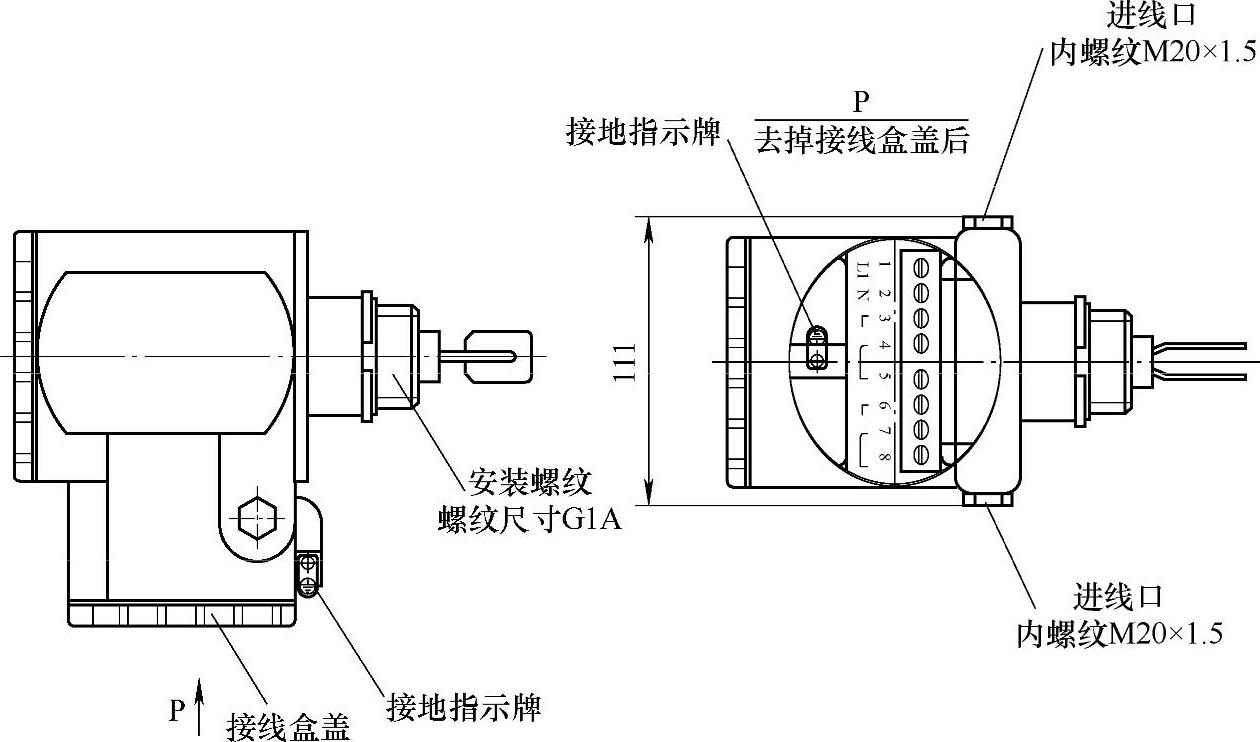

图6-12 漏水检测器及其接线盒结构示意图

4.吹扫装置接线盒

根据GB3836.3—2010《爆炸性环境 第3部分 由增安型“e”保护的设备》的要求,部分增安型电机需设置起动前吹扫换气装置。目前国内电机制造商采用的吹扫换气装置一般采用进口装置白带接线盒,接线盒内部结构示意图如图6-13所示。

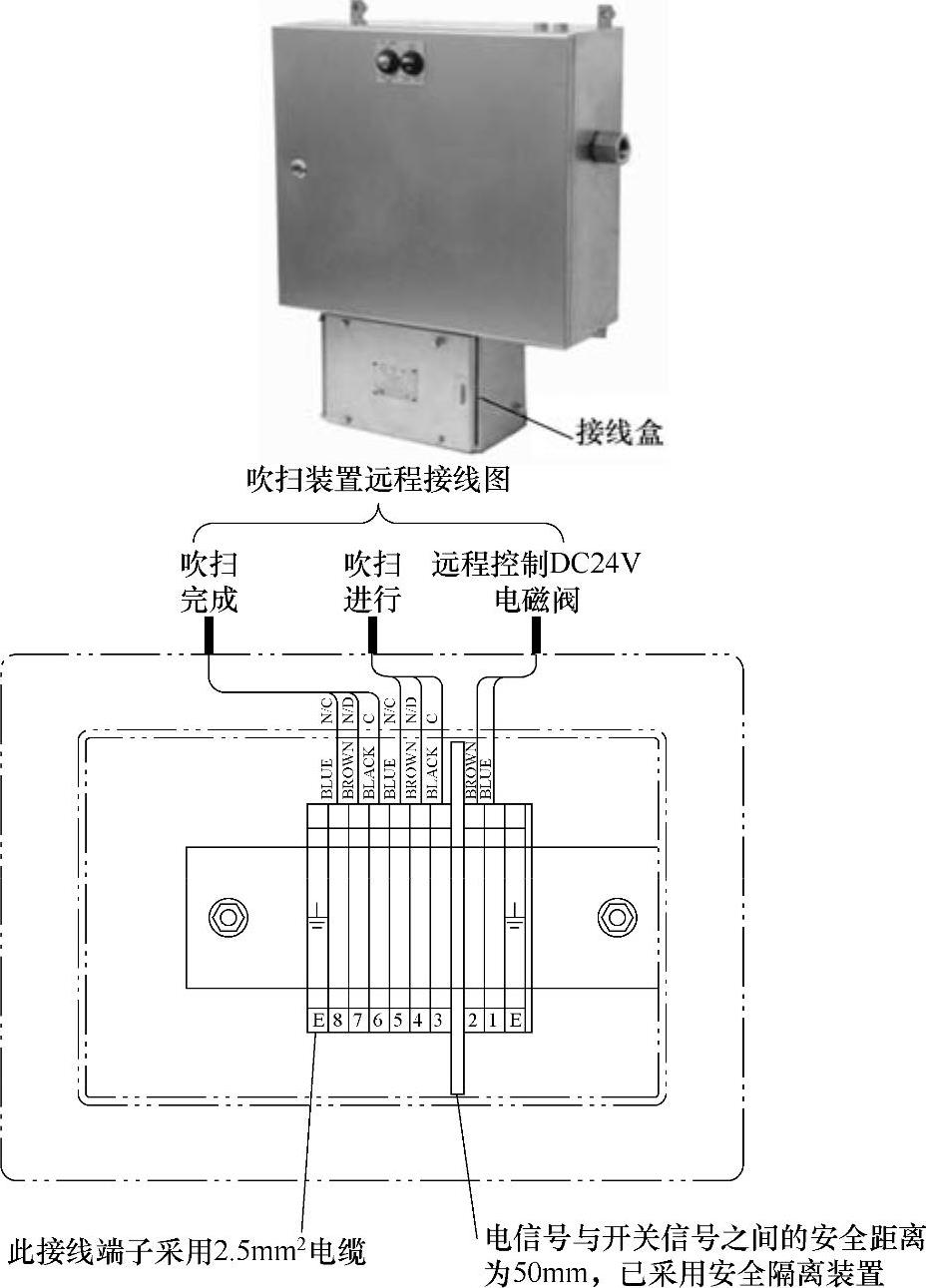

图6-13 吹扫装置内部结构示意图

5.加热器、励磁机接线盒

为防止冷凝水,中大型电机会带有空间加热器,一般采用AC 220V供电,对于同步电机还设有励磁机接线盒,加热器接线盒与励磁机接线盒其内部结构相同,一般采用通用化设计。加热器、励磁机接线盒结构示意图如图6-14所示。

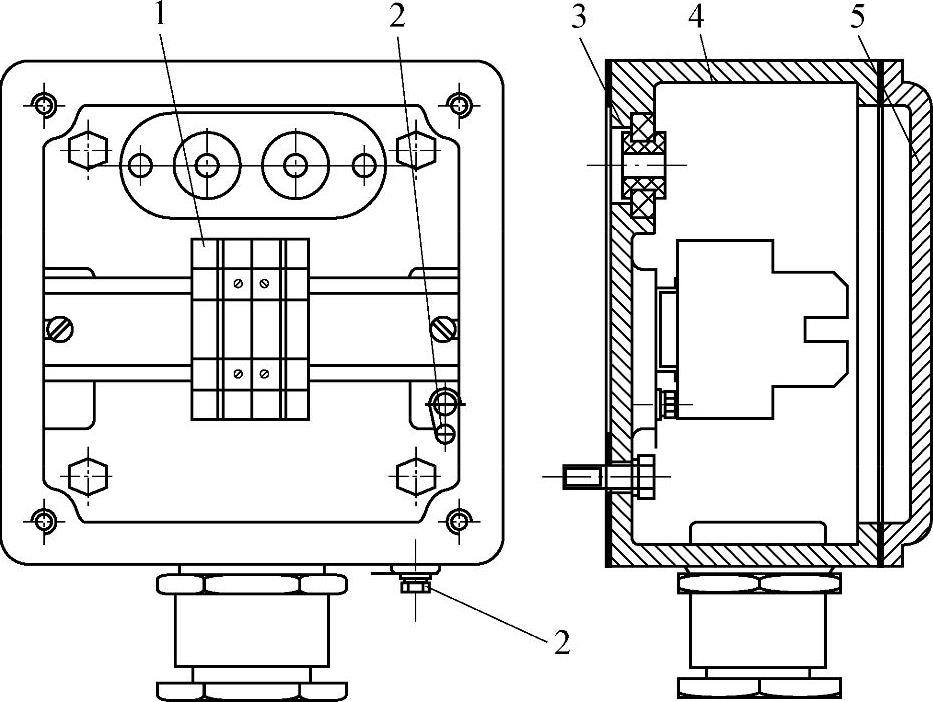

图6-14 加热器、励磁机接线盒结构示意图

1—接线排 2—接地指示排 3—密封圈 4—接线盒座 5—接线盒盖
