电机差动保护及同步电动机失步保护方案

时间:2023-06-23 理论教育 版权反馈
【摘要】:对于高压电动机容量在2000kW以上的,在电流速断保护不能满足灵敏度要求时,应装设纵联差动保护。5)同步电动机的失步保护——采用两相差接线对同步电动机的失步进行保护。当电动机内部故障时,差动电流迅速增大,制动电流Ires,迅速减小,保护瞬间动作。

电机差动保护及同步电动机失步保护方案

高压电动机的定子绕组和其引出线,一般应装设电流速断保护。对生产过程中容易发生过载的电动机,应装设过负荷保护,过负荷保护可根据负荷特性带时限作用于信号、跳闸或自动减负荷装置。

对于高压电动机容量在2000kW以上的,在电流速断保护不能满足灵敏度要求时,应装设纵联差动保护。

电源电压短时降低或短时中断后,根据生产过程不允许或不需要自起动的电动机,以及为了保证重要电动机自起动而需要断开的次要电动机,应装设低电压保护,一般带有0.5~1.5s时限作用于跳闸,但是为了保证人身和设备的安全,在电源电压长时间消失后,必须从系统中自动断开的电动机,也需要装设低电压保护,一般带有5~10s时限作用于跳闸。

1)高压电动机的相间短路保护——对于功率小于2000kW的电动机,常采用电流速断来作为电动机的相间短路保护,当灵敏度要求较高时,可以用DL型或GL型继电器构成两相不完全星形连接方式,其接线方式与电路线路或电力变压器的电路速断相同。也可以采用两相差接线,即两相共用一个继电器接线。电流速断的动作电流按高于电动机的最大起动电流来整定。

2)电动机的过电压保护——过负荷保护可以采用一相一个继电器接线,也可以采用两相两个继电器不完全星形连接或两相共用一个继电器接线。由于电动机装有电流速断保护,过负荷保护就可以利用GL型继电器的反时限过电流装置来实现过负荷保护。过负荷的动作电流按躲过电动机的最大起动电流来整定。过负荷保护的动作时间应大于电动机的起动时间,一般取10~16s,如用GL型继电器,可取两倍动作电流时的时间。

3)高压电机的低电压保护——当电压互感器一次测隔离开关断开时,低电压保护即退出工作,防止无动作。对保护动作不重要的电动机,电压继电器按60%~70%额定电压整定,动作时间取0.5s;对动作较为重要的电动机,电压继电器按30%~50%额定电压整定,动作时间取5~10s。

4)高压电动机的差动保护——在小电流接地的供电系统中,可以采用两相两继电器的差动保护接线,差动保护的动作电流按躲过电动机额定电流IN来整定,主要考虑二次回路断线时不至于引起误动作。

5)同步电动机的失步保护——采用两相差接线对同步电动机的失步进行保护。当电动机定子绕组内出现较大的由于失步引起的脉动电流时电流继电器动作。

6)反应转子回路内交变电流的失步保护——在同步电动机的转子回路中串接电流互感器,正常运行时转子回路中流过直流电流,互感器的二次侧不产生感应电动势,保护装置不动作,当同步电动机发生失步运行时,转子回路中感应出交变电流,通过电流互感器使二次侧保护继电器动作。

1.比率差动保护原理

差动电流:Icd=I1+I2

制动电流:Ires=(I1-I2)/2

电动机正常运行时,差动电流理论上为零,实际上不为零,其值为电动机两侧由于电流互感器传输特性的误差而引起的不平衡电流的大小。制动电流Ires≤电动机额定电流I,且是一常数。当电动机外部故障且短路电流大于电动机额定电流值时,不平衡电流会随短路电流的增大呈非线性增大,但此时制动量也随短路电流成比率地增大。选取合适的斜率角θ,即可保证在最大的外部短路电流下保护不误动,且具有较高的灵敏度。当电动机内部故障时,差动电流迅速增大(Icd/短路电流Ik),制动电流Ires,迅速减小(Ires≤1/2Ik),保护瞬间动作。灵敏度完全能满足大于2.0的要求。

2.差动电流起动定值Icdqd的整定

差动电流起动定值Icdqd,可以按躲过正常运行时最大不平衡差流整定。

Icdqd=Kqd×Ie

式中Kqd——可以取0.5~0.8;

Ie——电动机额定工作电流。

3.比例差动保护制动系数Kbl的整定

比例差动制动系数的选取必须要考虑到保护的可靠性和灵敏性因素。如果Kbl选择过小,就有可能躲不过区外故障时产生的不平衡电流,进入差动保护特性区,因而发生误动;如果Kbl选择过大,就有可能躲开电动机发生区内故障时的故障差电流,进入不了差动保护特性区,因而发生拒动的现象。因此必须兼顾保护的灵敏性和可靠性。比率制动系数Kbl推荐为0.3~0.5。

4.制动电流Ires的整定

制动电流Ires主要针对当电动机外部发生短路故障时,可以对差动保护进行有效的制动,但是在选择制动电流Ires时必须充分考虑到电动机在发生匝间短路时,同时伴有电流流出时保护动作的灵敏度,可以整定为:(www.daowen.com)

Ires =K1Ie

式中K1——选择系数,一般可以取0.6~1.0(推荐整定为1.0);

Ie——电动机额定工作电流。

5.高压电机常用电流互感器示例

(1)LZZBJ9—10C2Q/3普通型电流互感器

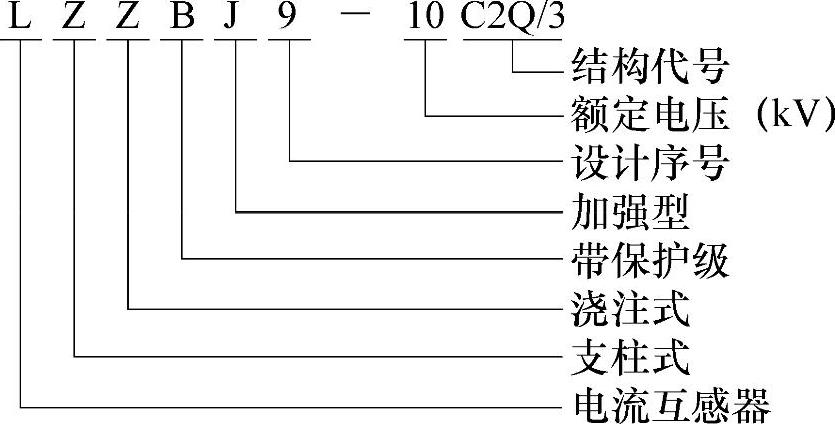

1)型号含义。

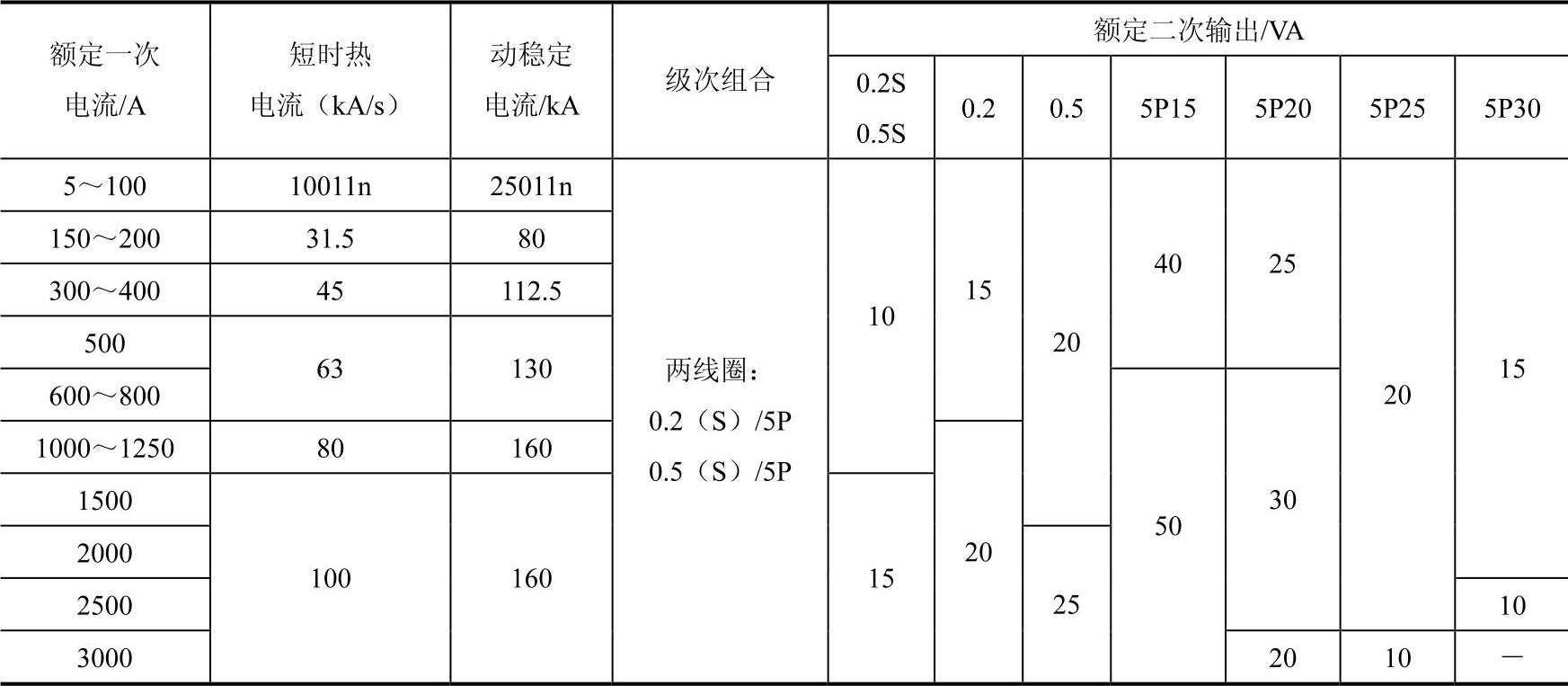

2)主要参数。

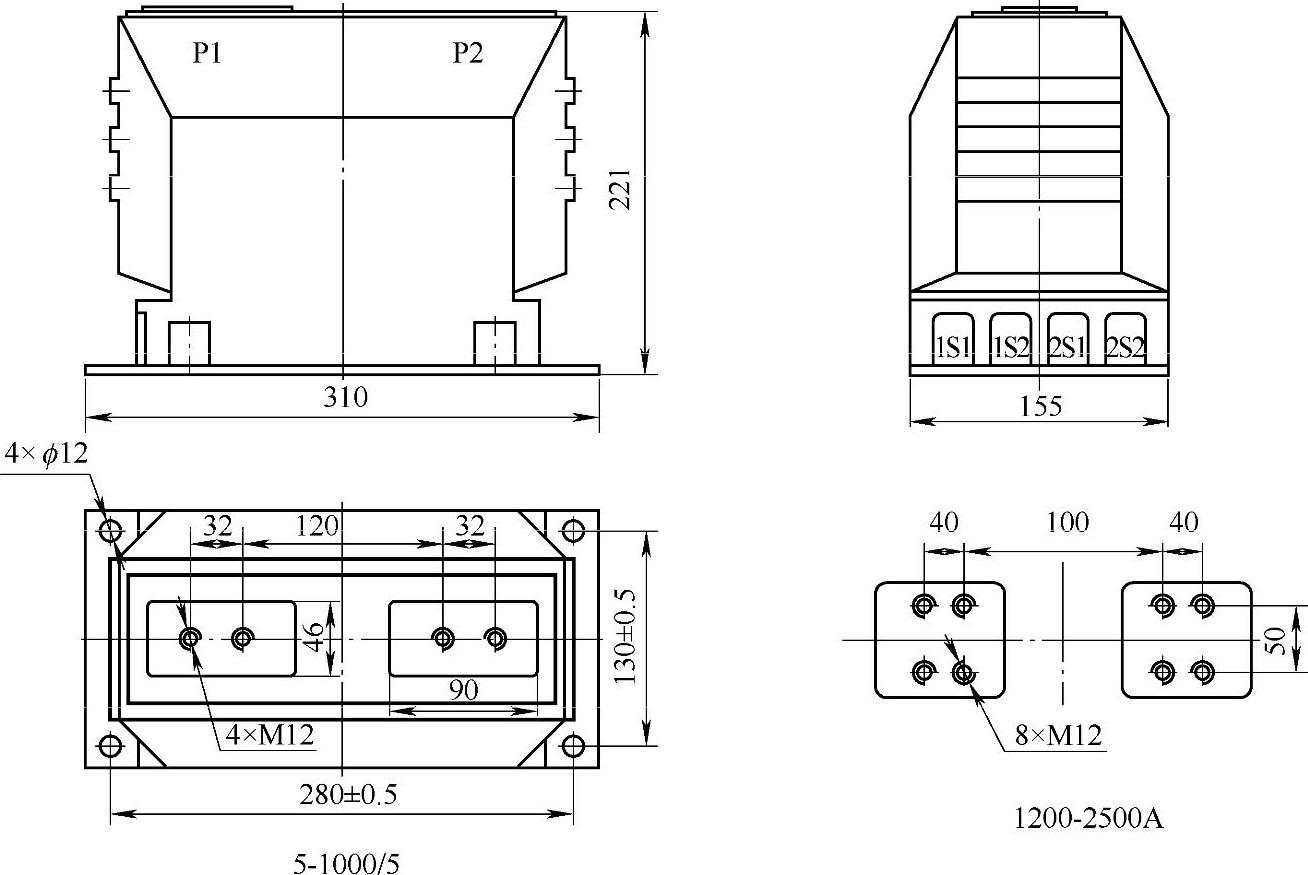

3)外形尺寸(见图5-1)。


图5-1 LZZBJ9—10C2Q/3普通型电流互感器外形尺寸

(2)LAZZDG—10Q增安型电流互感器

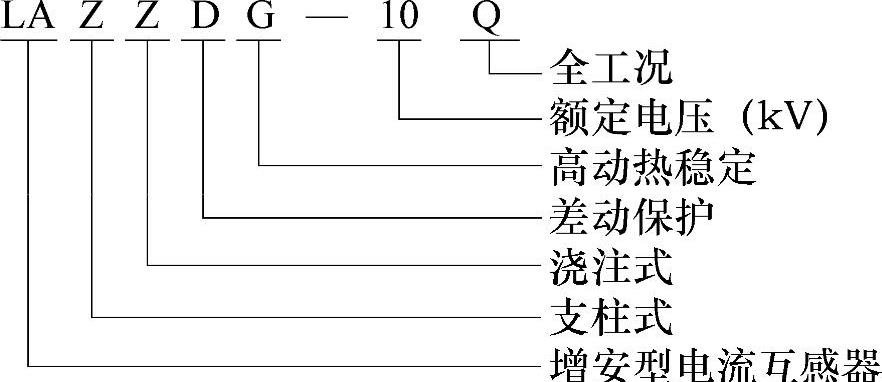

1)型号含义。


2)技术参数。

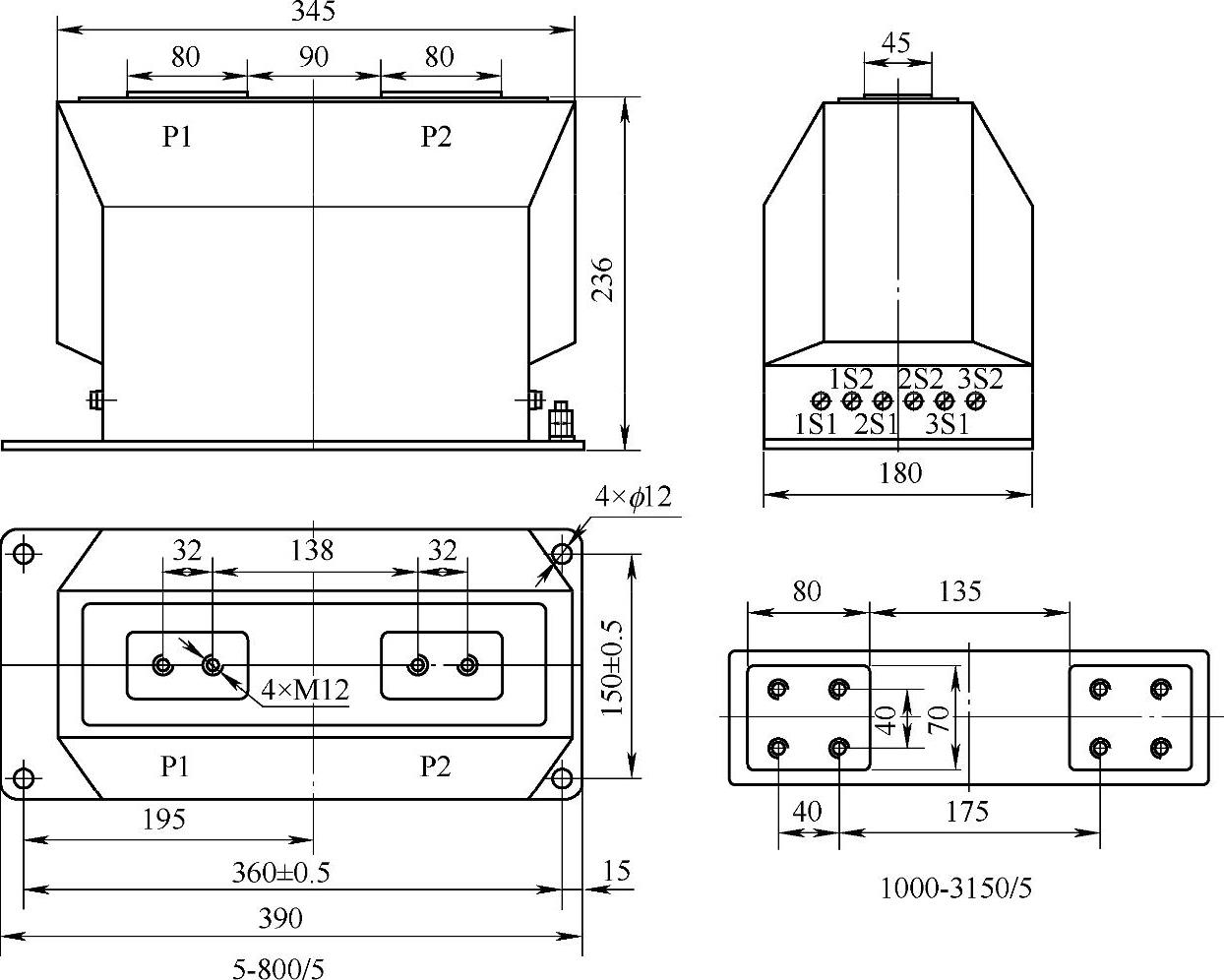

3)外形尺寸(见图5-2)。


图5-2 LAZZDG—10Q增安型电流互感器外形尺寸
