同步电机分类及应用场所

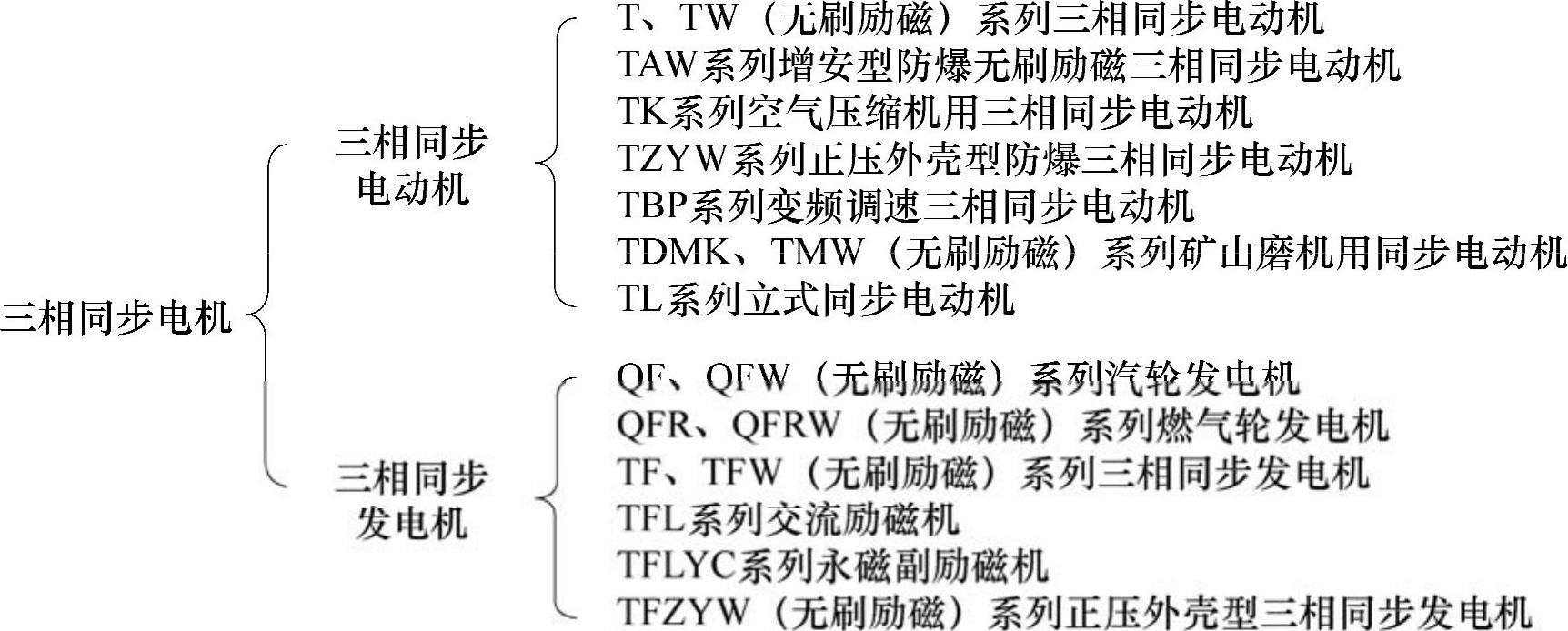

三相同步电机主要分为三相同步电动机和三相同步发电机。

下面介绍几种常用的同步电机结构和应用场合。

1.TZYW系列正压外壳型无刷励磁同步电动机

TZYW系列正压外壳型无刷励磁同步电动机（见图3-71）是国内近三年研制成功的，并逐渐被石化行业所认可，用来驱动往复式压缩机的新型防爆电机，可使用在“1”区（涵盖“2”区）危险场所，不受无火花试验及TE时间的限制，温度组别可达到T4组，克服了增安型电机每次起车时吹扫等待的缺点，进入保压状态后可以随时起停车，满足了石化行业设备的运行特点。

工作原理：在电机起车前通过正压保护系统的控制单元向电机内腔通入保护性气体（干燥洁净的空气或惰性气体），当电机内腔压力达到设定值时，泄压阀开启，电机内腔进入换气过程，并且当流量满足保护系统设定值，控制单元的定时器起动，当电机内腔可燃性气体在得到有效的置换后，泄压阀关闭，电机联锁开关动作。当电机联锁、中间压力和低压警报3个信号同时给出时，电机具备起动条件。

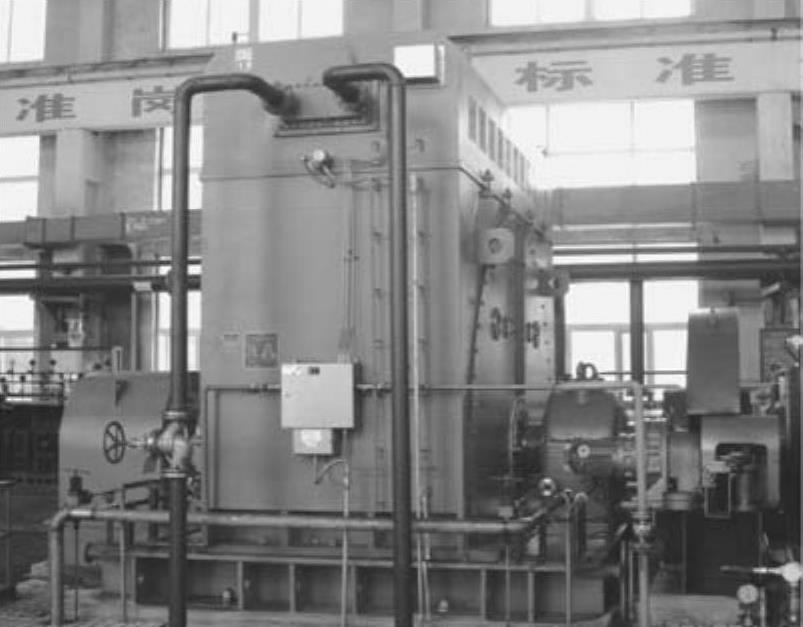

图3-71 正压外壳型电机现场运行照片

2.TAW系列增安型无刷励磁同步电动机

TAW系列增安型无刷励磁同步电动机（见图3-72）是集防爆技术、电力电子技术、微电子技术、自动化智能控制技术与电机技术相结合的新产品。电动机去除了传统的电刷与集电环装置，使电动机的励磁系统中不再存在运动触点，不会产生摩擦火花、石墨粉尘等有害因素，不会对周围无线电设备信号造成干扰，同时避免了因电刷磨损后接触不良而产生的各种故障，也不存在电刷磨损后需停机更换等缺点，提高了整机的可靠性和耐用性。

按照IEC和新的国家标准的规定，额定电压超过1kV的高压增安型电机，需要对定子绕组绝缘系统做耐压和耐冲击试验，并增加特殊的保护措施——加起动前预吹扫装置，因此每次起动时都要等待30min左右。

3.TK系列三相同步电动机

TK系列三相同步电动机（见图3-73）是专为空气压缩机配套的同步电动机，主要应用于石油、化工、制冷、化肥等行业，也可用于拖动非防爆场所的风机、水泵以及发电机组等通用设备。该系列电动机具有转速恒定、运行平稳、转动惯量大、噪声低、振动小等优点。

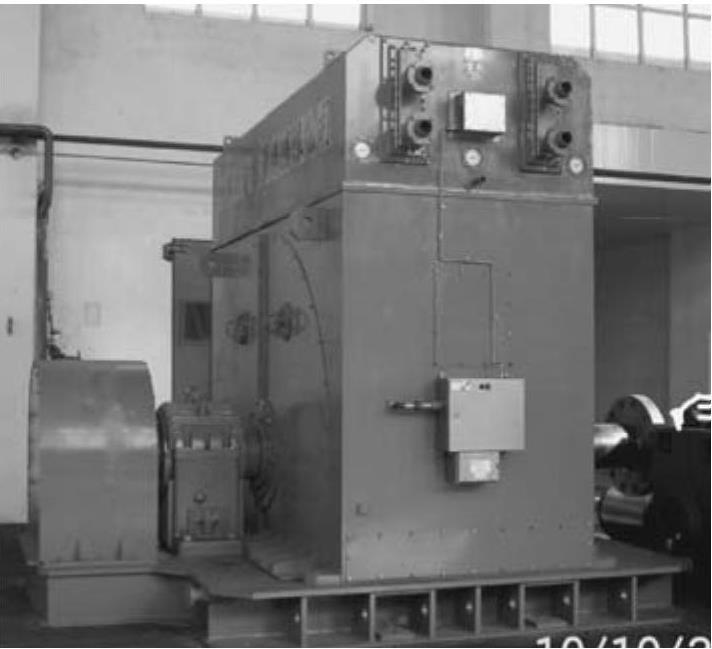

图3-72 带起动前预吹扫装置的TAW电机照片

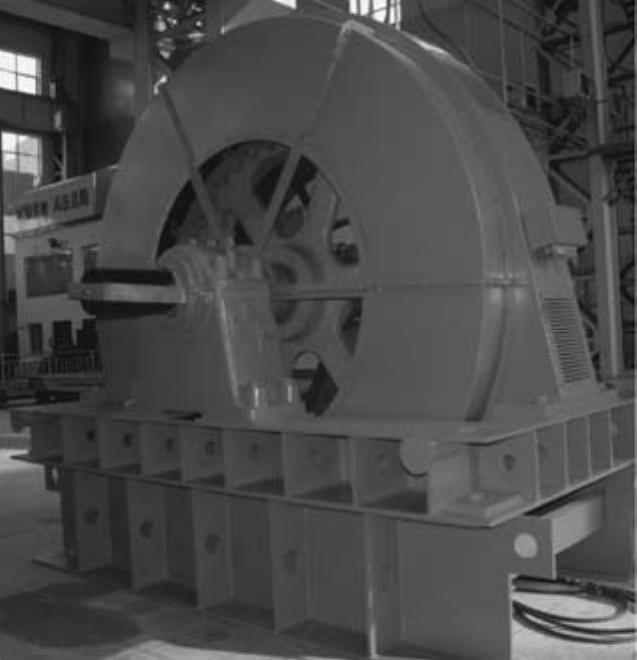

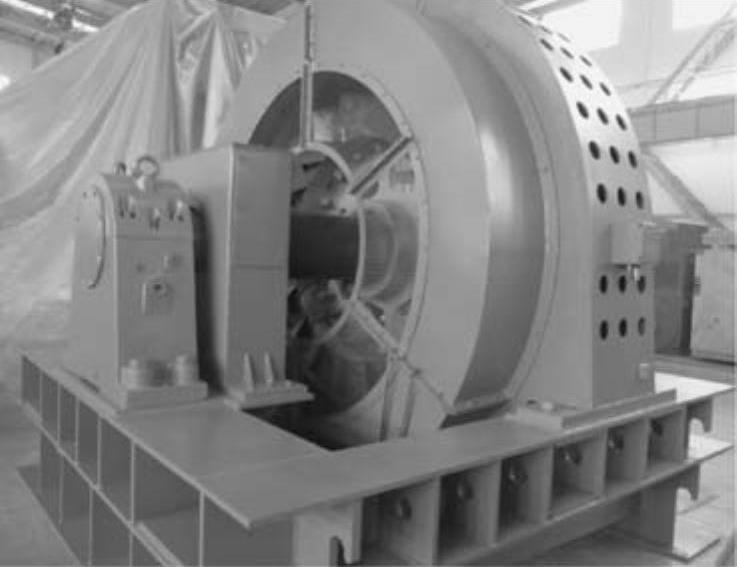

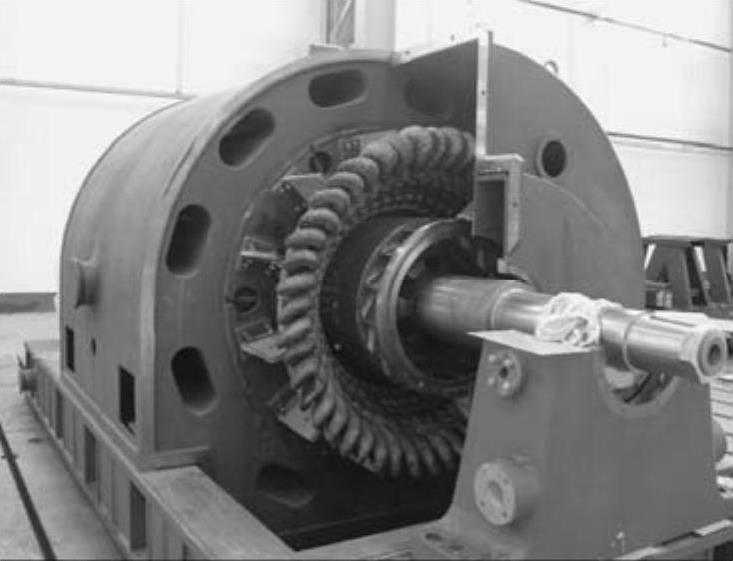

图3-73 防护等级为IP00的TK系列电机照片

电动机可制成带转轴、座式轴承结构，安装方式为IM7311或IM7315两种；也可制成不带转轴和座式轴承的安装方式IM5710，冷却方式一般为IC01，防护等级一般为IP00、IP23。

本系列电机带静止可控励磁柜，用于给主机励磁。

4.钢厂用同步电动机

（1）T、TW系列4、6极高速同步电动机（及派生TZYW系列4、6极高速同步电动机）

T、TW系列4、6极高速同步电动机（见图3-74）可广泛应用于冶金、石油、化工、电力等行业拖动风机、水泵、压缩机等大型机械。

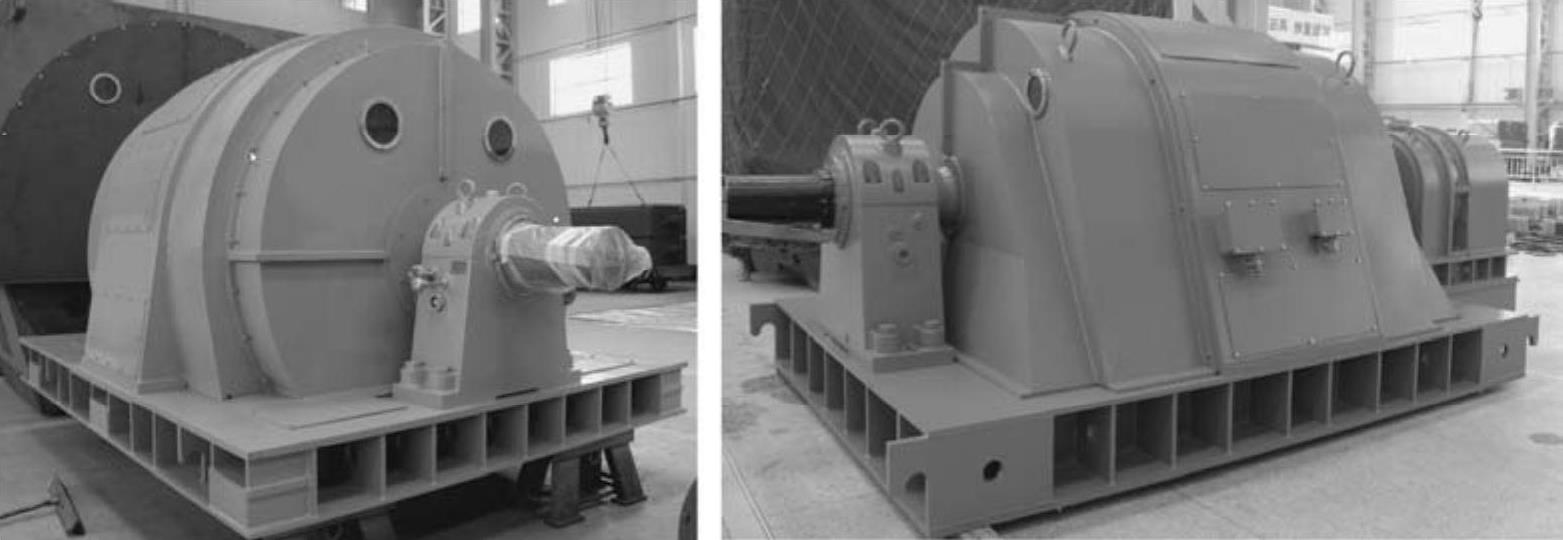

图3-74 T系列（左）、TW系列（右）4、6极高速同步电动机照片(www.daowen.com)

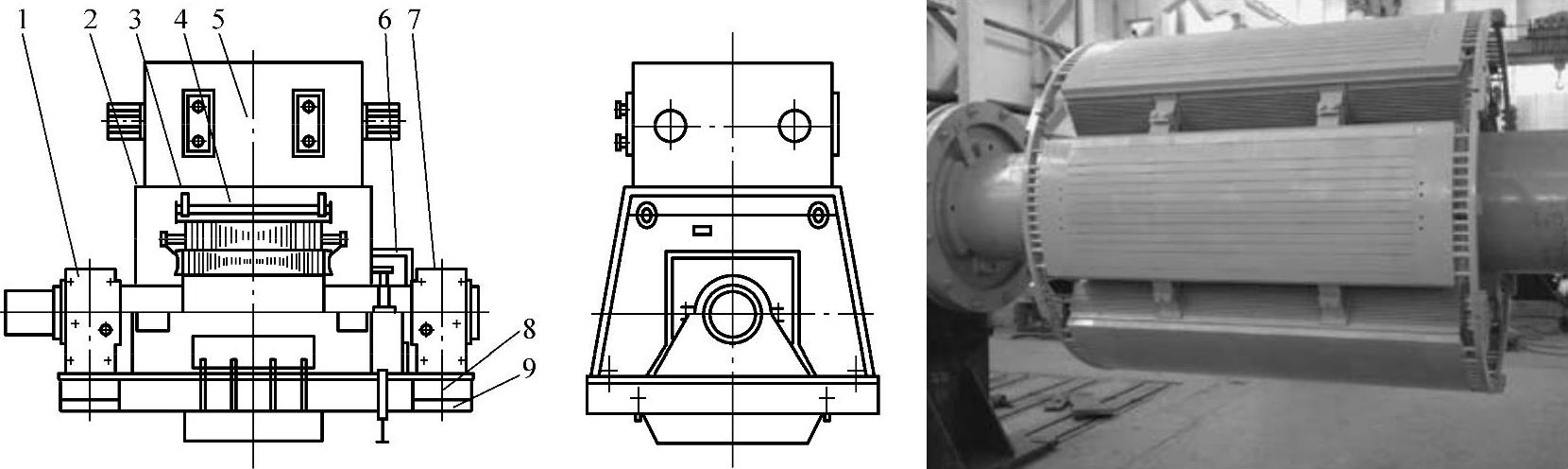

电动机转子采用实心磁极结构，因其具有热容量大等特点可以用于拖动大转动惯量负载。产品出厂时配带励磁装置，励磁方式可作成有刷或无刷，冷却方式一般为IC01、IC81W和IC91W，防护等级一般为IP00、IP23、IP44和IP54，安装方式一般采用IM7311、IM7315，也可根据用户要求作成其他形式。

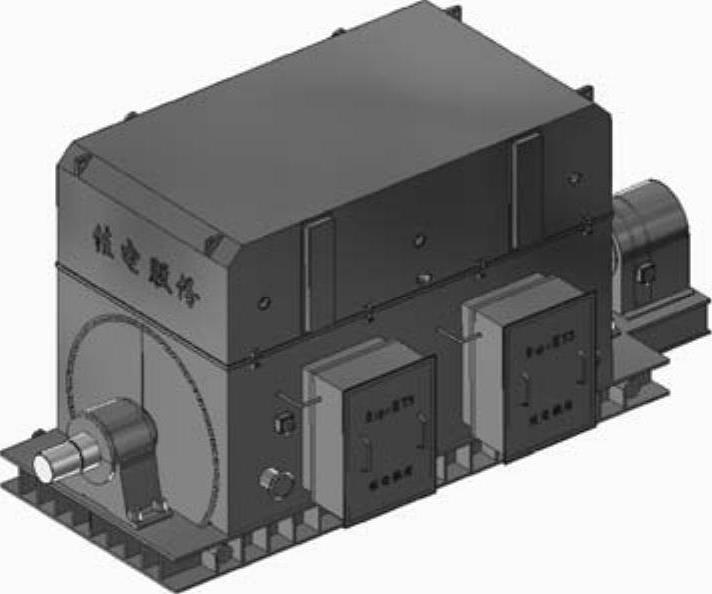

在T、TW系列4、6极高速同步电动机的基础上，结合正压外壳型防爆技术，开发的新一代高速防爆同步电动机TZYW系列4、6极正压外壳型同步电动机（见图3-75）。
