安装方式代号由字母“IM”连同4位数字组成。例如：IM7315，各组成部分意义如下：

IM——表示“国际安装”的缩写字母；

7——第一位数字，表示结构型式的分类（见表3-18）；

31——第二位和第三位数字，表示安装型式（见GB/T 997—2008）；

5——第四位数字，表示轴伸型式的分类（见表3-19）。

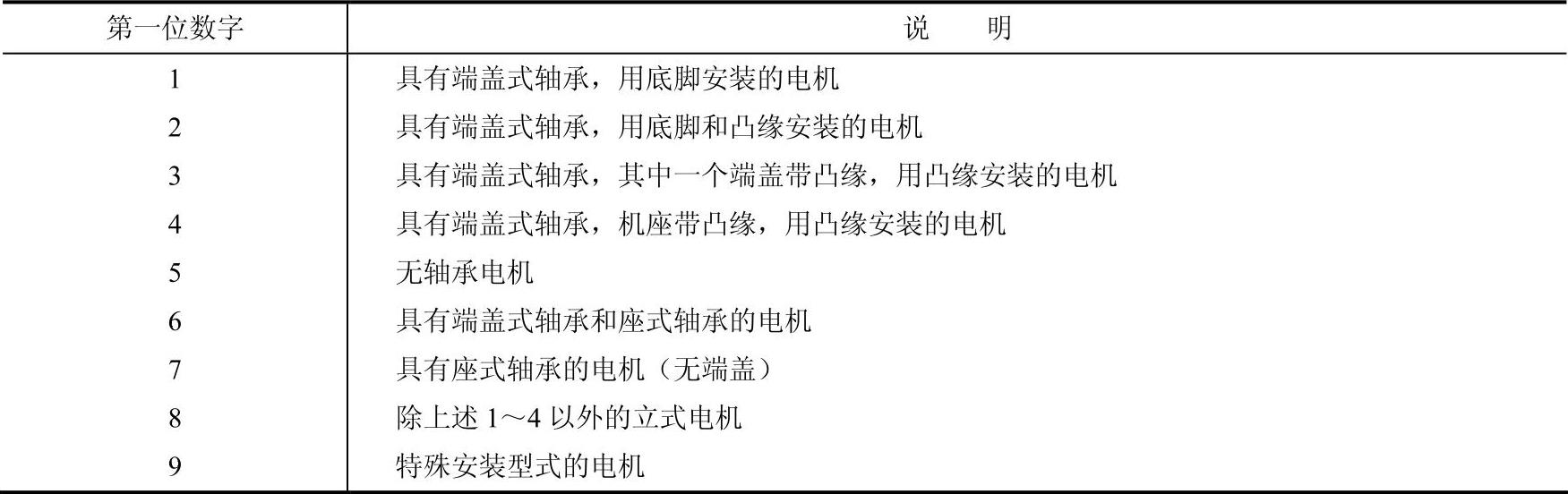

表3-18 第一位数字

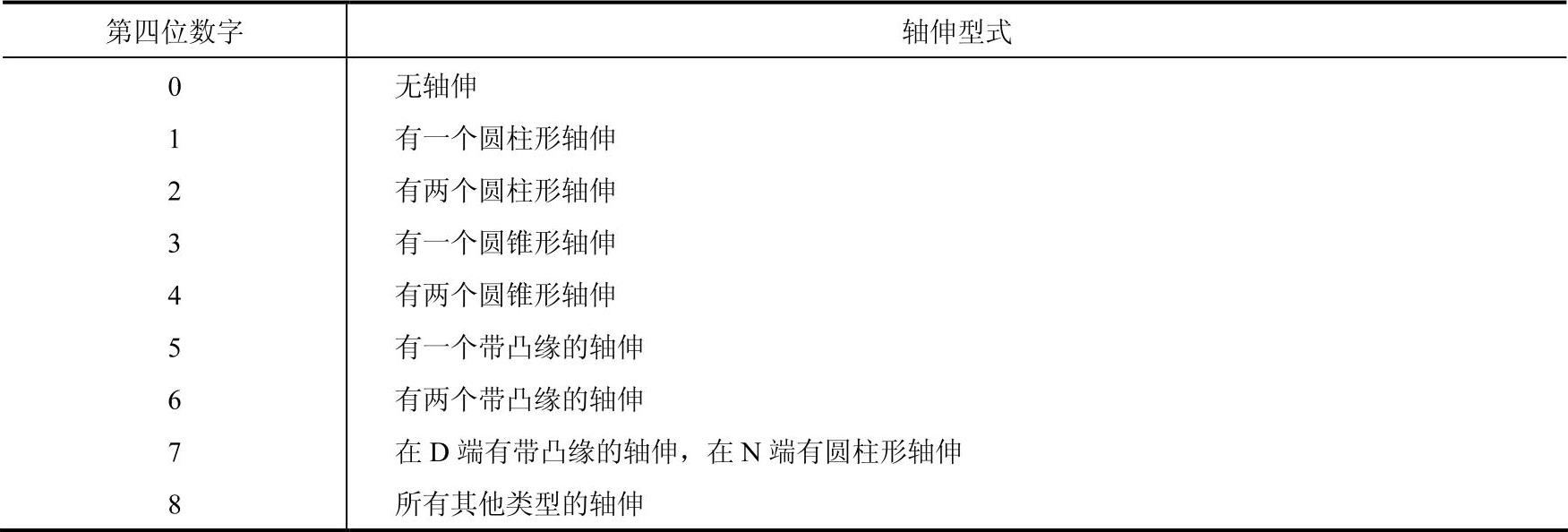

表3-19 第四位数字

同步电机常见的安装方式主要有以下几个（图3-70）。

IM7211：表示有两个座式轴承，带底脚，底脚为整块底板，有一圆柱形轴伸。(www.daowen.com)

IM7311：表示有两个座式轴承，带抬高了的底脚，底脚为整块底板，有一圆柱形轴伸。

IM7315：表示有两个座式轴承，带抬高了的底脚，底脚为整块底板，有一凸缘轴伸。

IM5410：表示无轴承有机座带底脚，有转子无转轴。

IM5510：表示无轴承有机座带抬高了的底脚，有转子无转轴。

IM8421：表示立式安装，有推力轴承，转子上、下均有导瓦，有转轴无飞轮。

IM7111：表示非伸端有一个座式轴承，带抬高底脚，底脚为整块底板，有一圆柱形轴伸。

IM7111：表示非伸端有一个座式轴承，带抬高底脚，底脚为整块底板，有一凸缘轴伸。

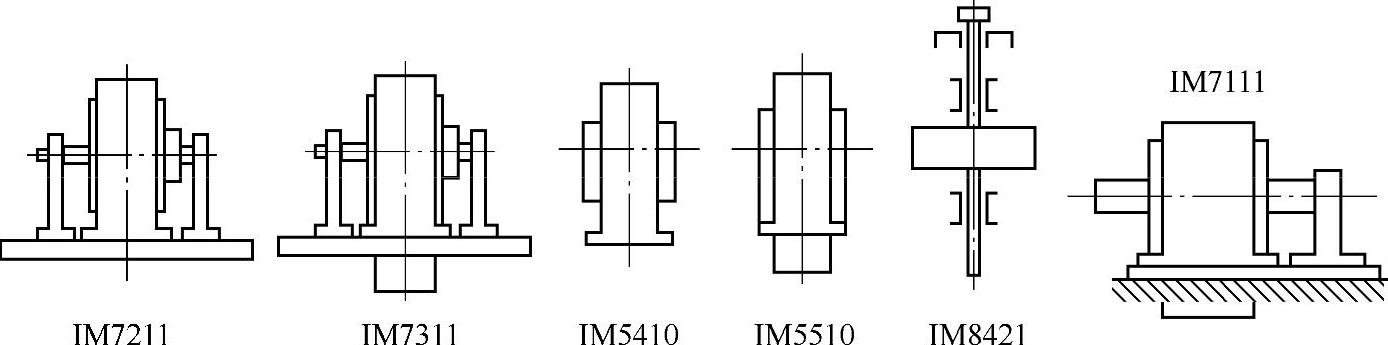

图3-70 同步电机常见的安装方式示意图

具体安装方式方面的知识可参考GB/T 997—2008《旋转电机结构型式、安装型式及接线盒位置的分类（IM代码）》。
