端盖通过轴承将定、转子联系在一起，是对电机质量起着至关重要的零部件之一，异步机的端盖结构共有5种（见图3-33）。

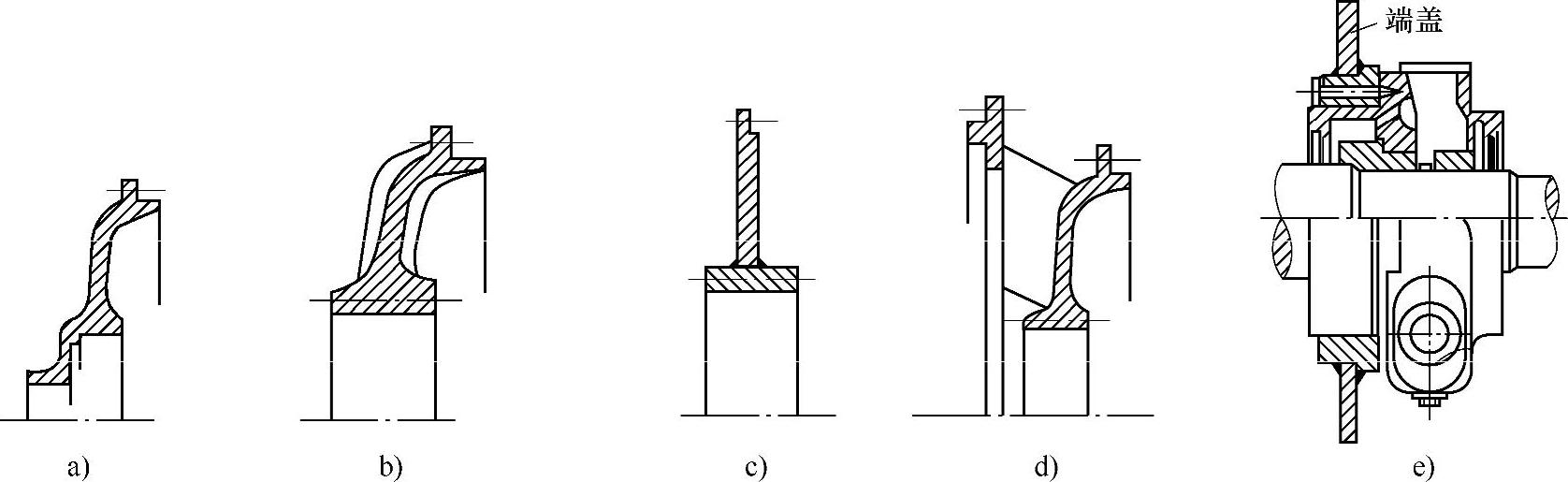

图3-33 5种端盖结构示意图

a）联外盖端盖 b）应用最普通的铸铁端盖 c）钢板焊接端盖 d）立式电机法兰端盖 e）带滑动轴承瓦座的端盖（若下瓦座与端盖铸成一体，端盖则为分瓣式）

因端盖的形状、壁厚都有比较定型的设计，所以不进行机械计算，但在设计及加工时要注意以下几点：

1）尽量采用铸铁端盖，形状可以设计得较为合理。

2）厚度尽量均匀，免得浇注后局部收缩较大，实体部分呈弧状，（见图3-33b）浇注工艺性好，铸件的形状不宜按钢板焊接件（图3-33c）那样。(www.daowen.com)

3）内外尽量带加强筋，也兼起散热作用，筋要按辐射状排列，（见图3-33b）。

4）止口、轴承室的同轴度要好，因此，力求按一次车成的结构设计。

5）较大的端盖，止口处应加一“引装台”（见图3-34），其直径比装配止口小0.2～0.5mm，轴向长度约为5mm。

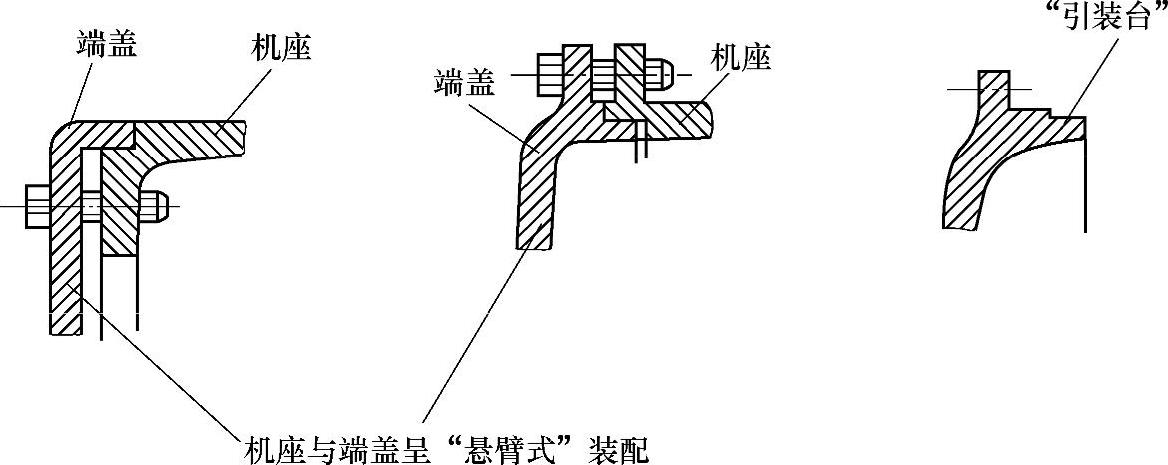

图3-34 “引装台”“悬臂式”结构示意图

6）采取防止在加工、装拆时变形的结构。如：机械加工的“卡头”置于有筋的部位；与机座连接处不要因拧紧螺栓而使端盖变形的“悬臂式”结构；较大的端盖应进行时效处理等。
