目前国内外在三相异步电机上采用的通风散热方式共有十余种，如图3-1～图3-14所示。

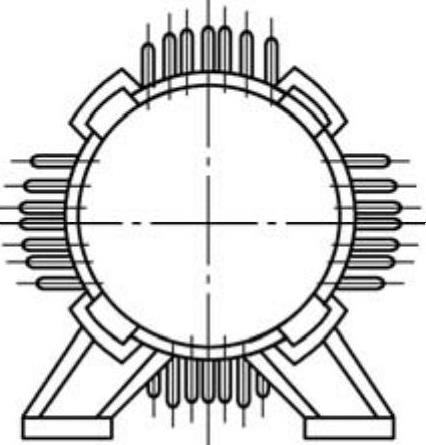

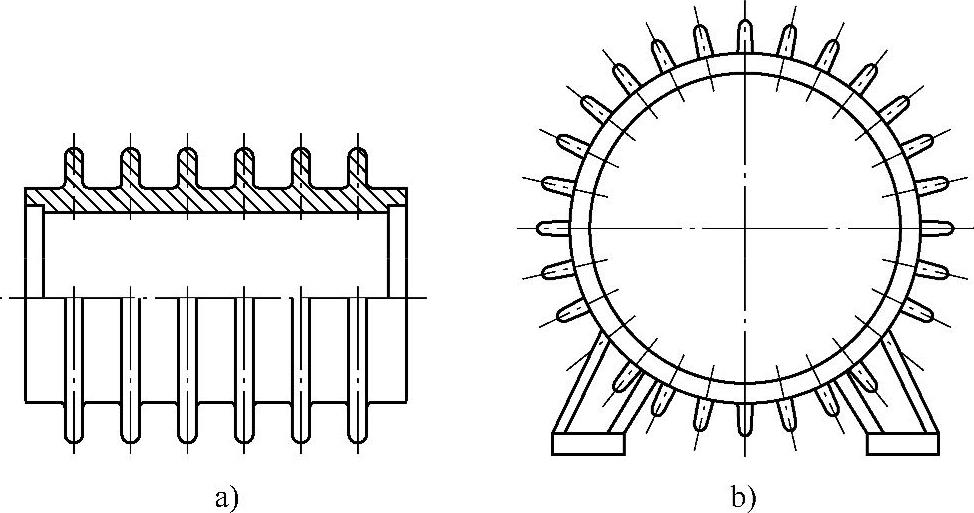

图3-1 自冷、自扇冷机座

a）自冷机座 b）自扇冷机座

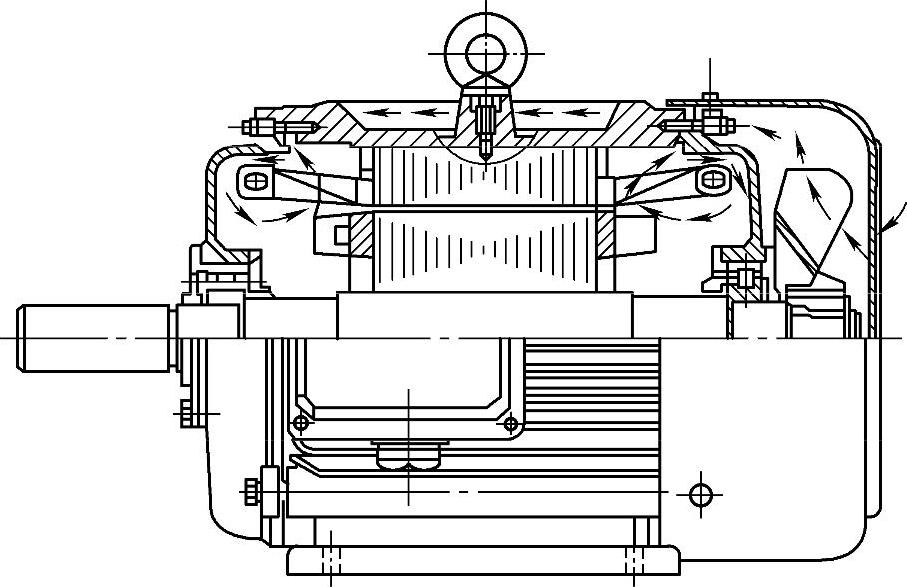

图3-2 低压笼型（IP44）电动机

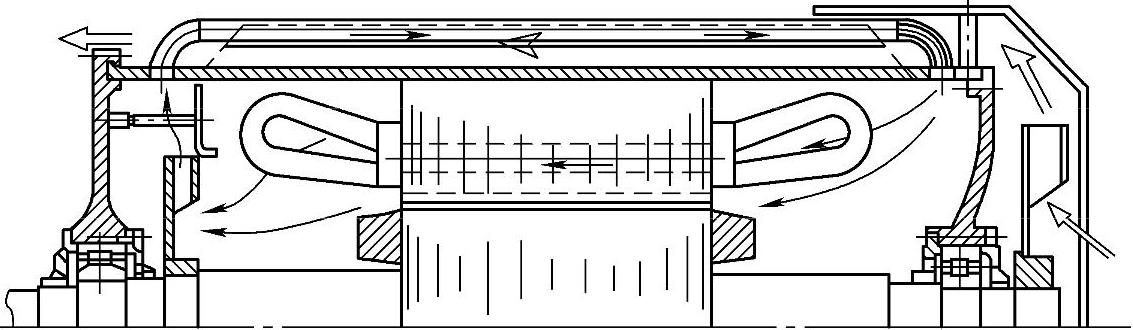

图3-3 自扇冷平行散热筋机座

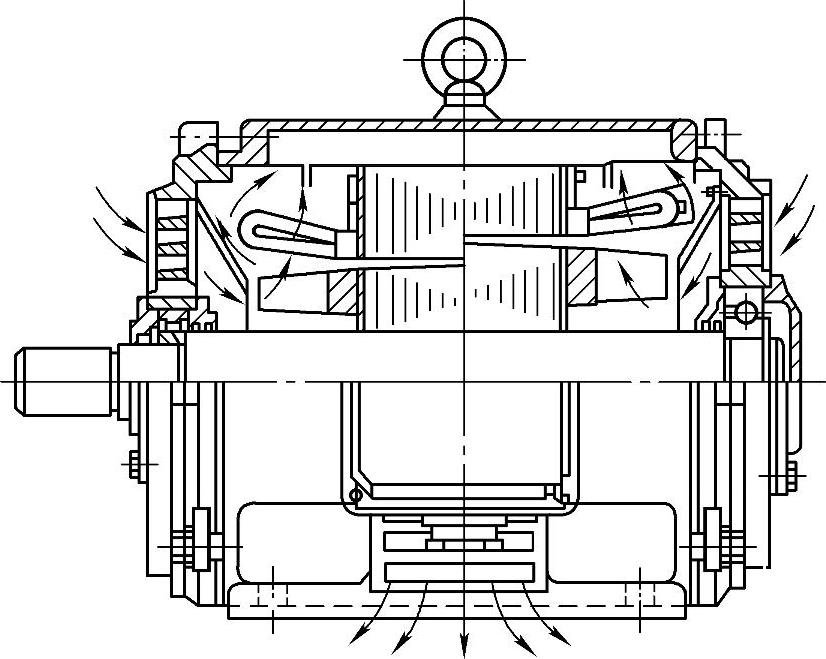

图3-4 低压笼型（IP23）电动机

图3-5 机座上焊有通风管、带内循环通风的电机

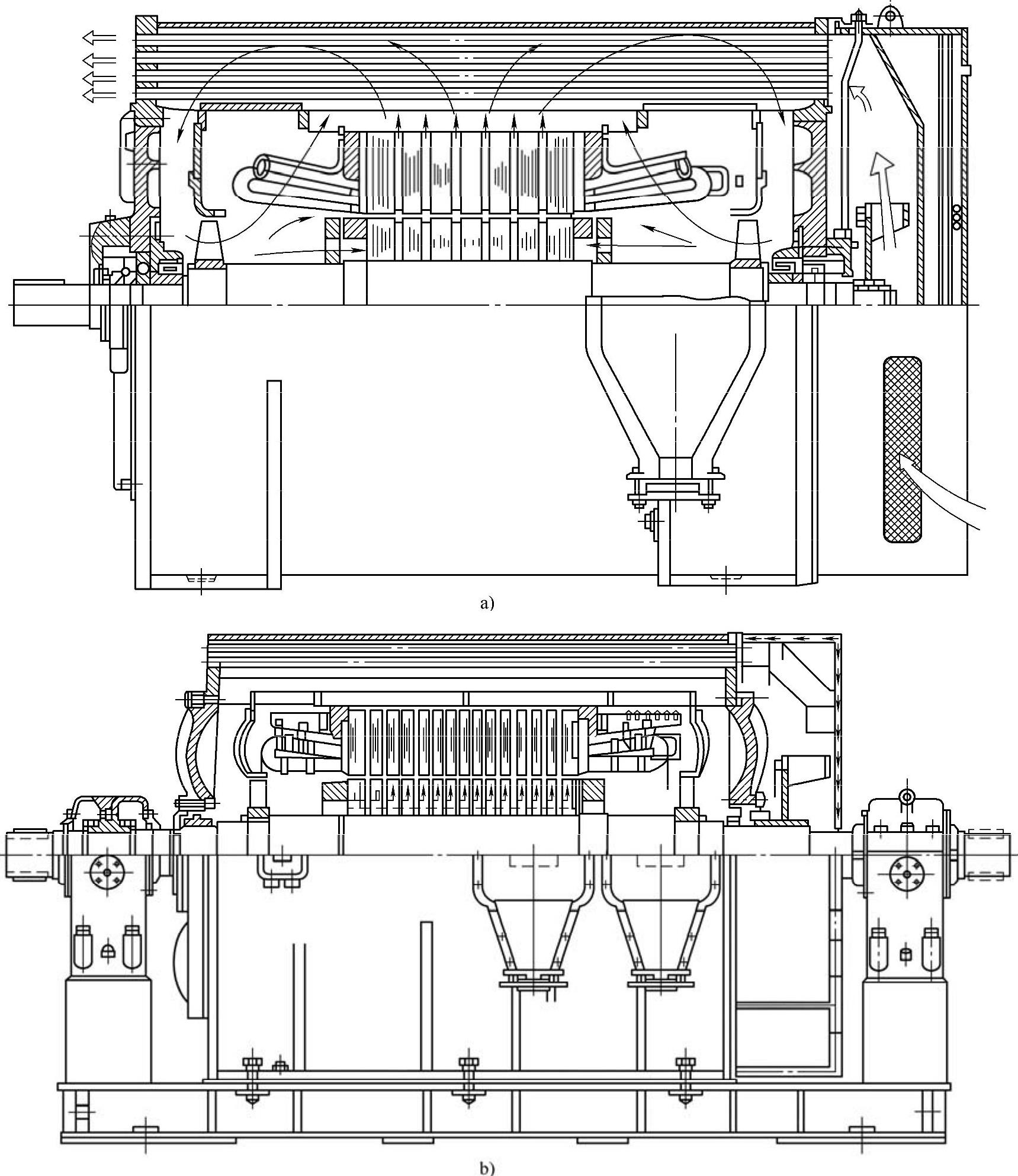

图3-6 径向通风的高压笼型电机通风结构

a）高压笼型电机（滚动轴承、径向通风） b）高压笼型电机（座式滚动轴承、径向通风）

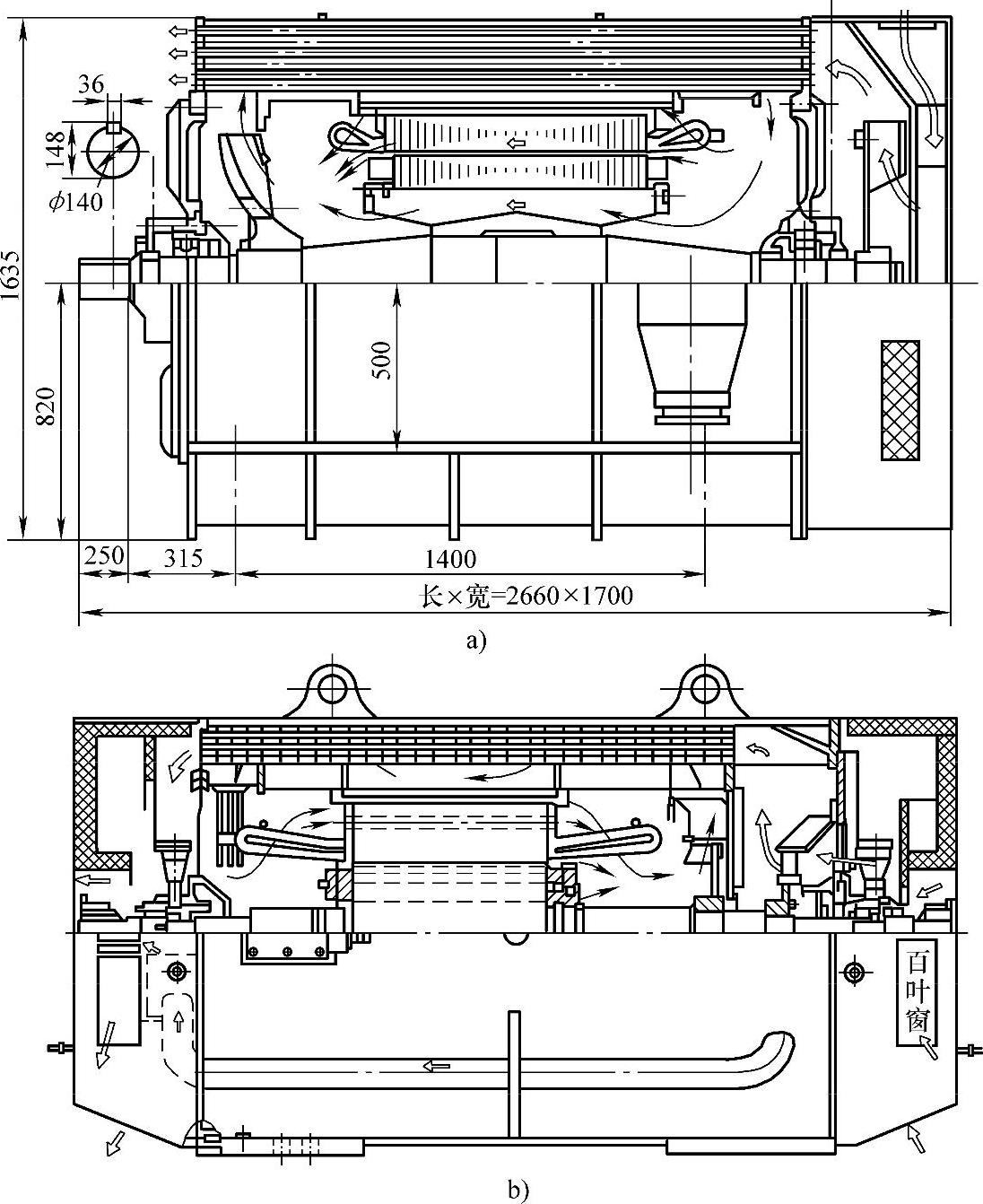

图3-7 轴向通风的高压笼型电机的通风结构

a）高压笼型电机（滚动轴承、轴向通风） b）高压笼型电机（铜条转子、端盖式滚动轴承、轴向通风）

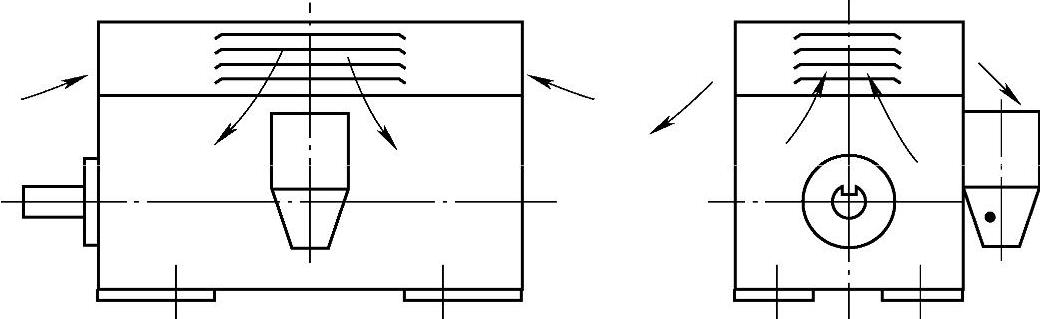

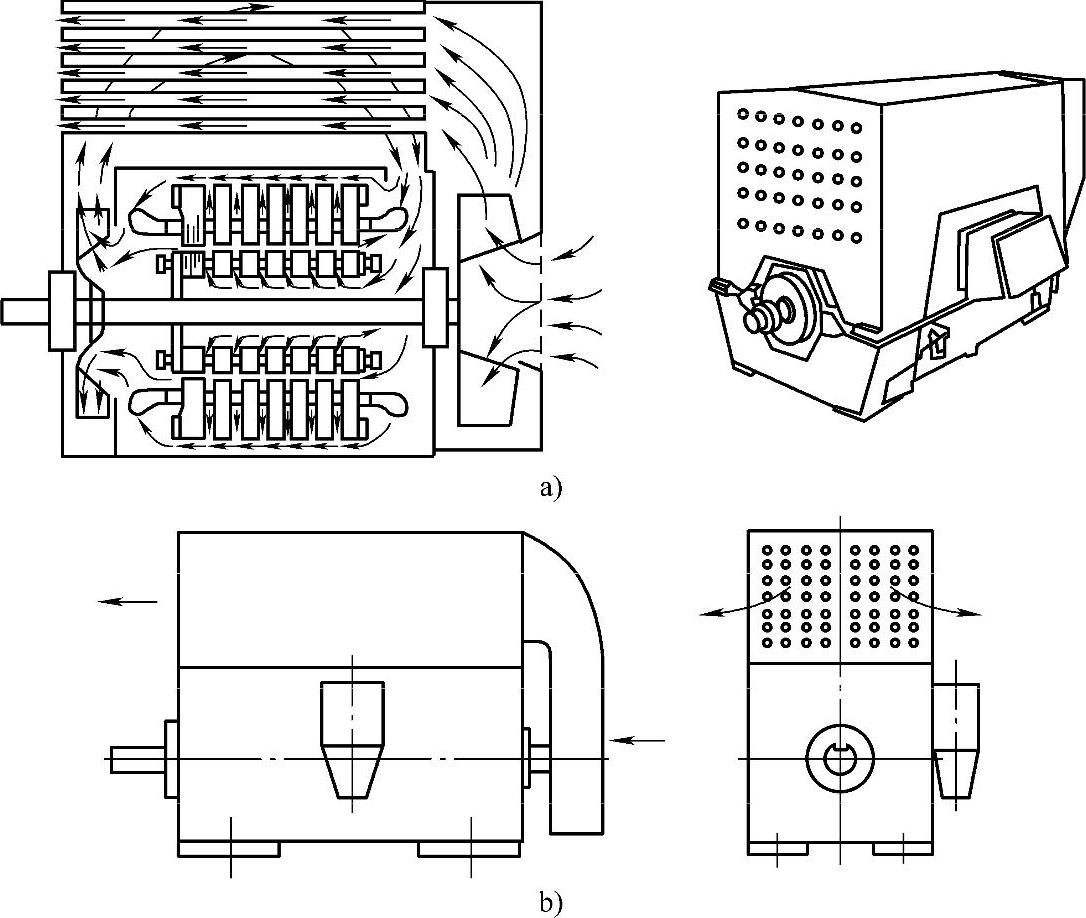

图3-8 空/空冷却箱式电机风路结构

a）箱式结构笼型（IP44）电机（轴径向混合通风） b）带空/空冷却器的电机

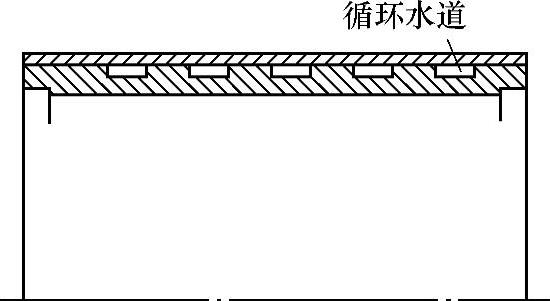

图3-9 水冷电机机座

(www.daowen.com)

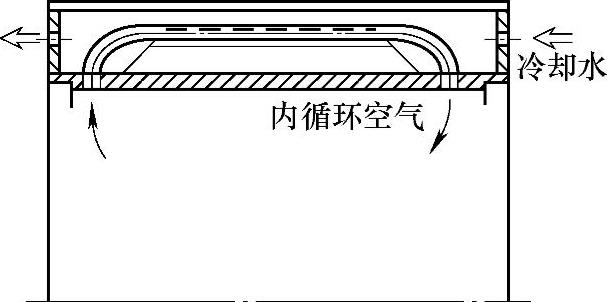

图3-10 带内循环通风水冷电机机座

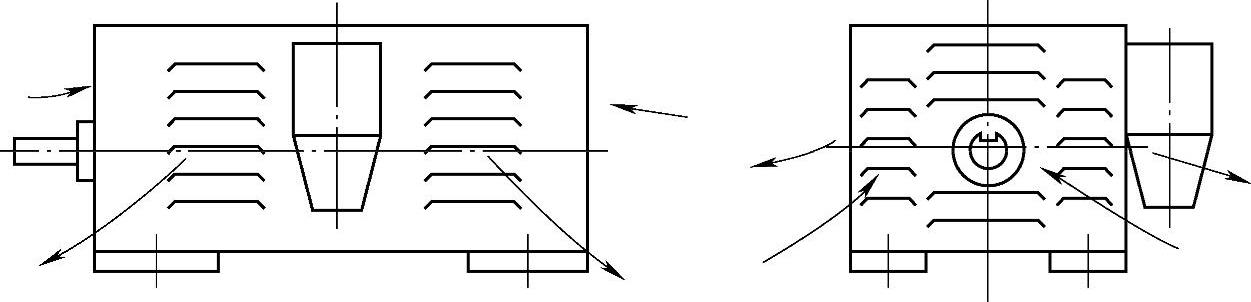

图3-11 不带顶罩的IP23电机

图3-12 带顶罩的IP24电机

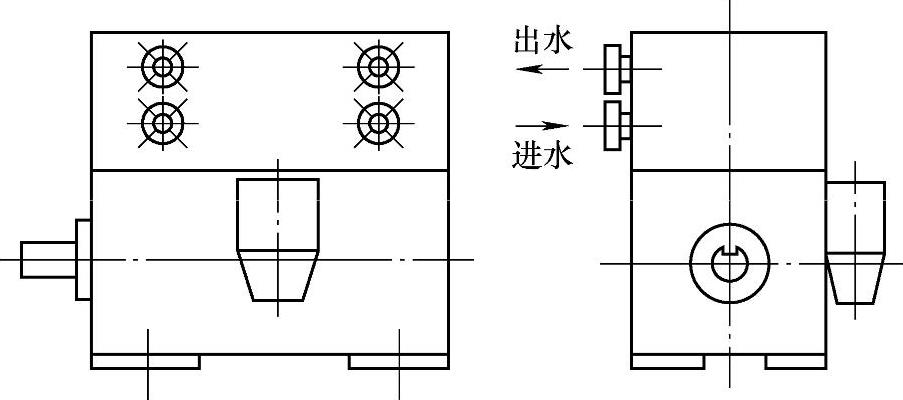

图3-13 带空/水冷却器的电机

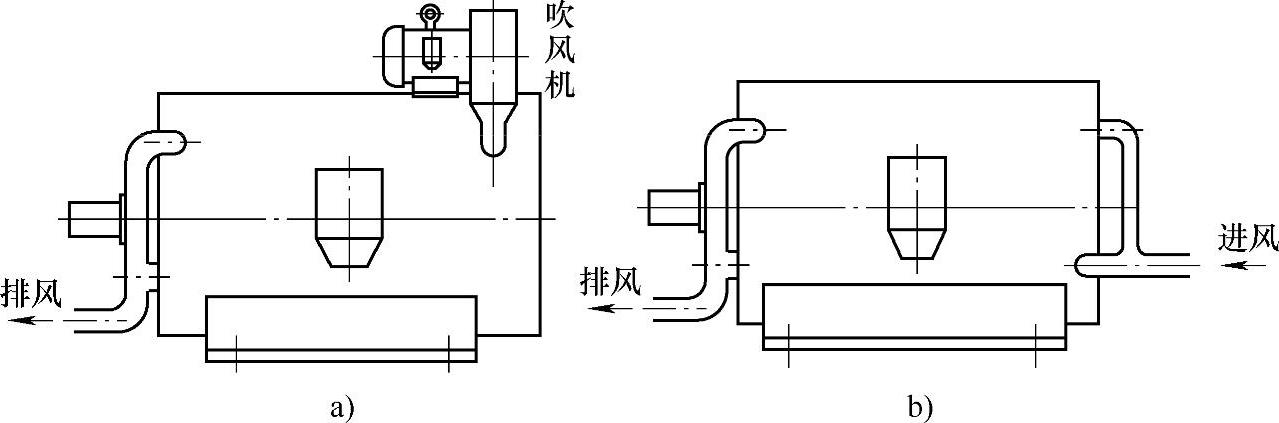

图3-14 常用他冷式电机

a）自带风机的他冷式电机 b）管道通风的他冷式电机

按以上指标，在各自的适用范围内将表3-1所列的14种方式粗略地划分为“好”、“较好”及“一般”。

表3-1列出了常用的14种通风散热方式，并对每种的结构特征、适用范围做了扼要的说明。选用时因考虑以下几点：

1）选用的结构应适合于所设计的产品。

2）散热效果好，带走的热量多，且使电机的温度场比较均匀。

3）产生的噪声小。

4）产生的风磨耗小。

5）便于加工。

6）便于维护。

综观14种结构的效果：按通风散热效果好坏排列依次为序号4、11、10、9、14、12、13、5、8、7、6、2、3、1。

1）在序号11、12的IP23结构中，能不带顶罩，尽量不带，后者由于进、排风均在上方，使散热效果打了折扣。

2）序号2在中、小型低压电机上被广泛采用。若机座铸件加工效率差别不大，宜采用图3-1b所示的结构。与图3-3相比，散热效果较好，便于清理机座上的污垢。

3）序号7中的轴向通风，因结构简单、降温效果好，也有较大的选择余地，只是温度场分部不如6。但AEG、BBC两公司经试验研究得出的结论是：尽管轴向通风分布不如径向通风，但在电磁负荷、消耗的有效材料基本相同的情况下，轴向通风在线圈中测得的最高温度并不高于径向通风的。当绕组采用VPI整浸工艺，若在铁心轭部、齿部加上轴向通风孔，其散热效果明显优于径向通风。

4）序号8（见图3-8），机座在中间分开，热交换器同上半个机座成一体，置于上方，3种内循环风路——轴向、径向及轴、径向混合式均可采用；且由于中心高降低，电机运行时稳定性较好；可以将定子由上方装入机座，使机座止口能适当地缩小，提高机座刚度；该结构还便于派生IP23的产品。
