凸极同步电机电磁计算优化方案

时间:2023-06-23 理论教育 版权反馈
【摘要】:本计算公式用于现有定、转子冲片的凸极同步电机进行电磁计算,同时在此基础上增加了实心磁极部分的计算,考虑到方便工程实际应用,对公式及前后顺序进行了一定调整,并补充了一部分内容,补充部分均列入公式附录中。其中ηN为电动机的满载效率,可参考转速相同,功率相近的电机而初步确定其值。(四)磁极尺寸与磁路计算1)极靴宽bp。

凸极同步电机电磁计算优化方案

本计算公式用于现有定、转子冲片的凸极同步电机进行电磁计算,同时在此基础上增加了实心磁极部分的计算,考虑到方便工程实际应用,对公式及前后顺序进行了一定调整,并补充了一部分内容,补充部分均列入公式附录中。

(一)基本数据

1)额定功率PN(kW)。

2)额定电压UN(V)。

3)额定周率fN(c/s)。

4)额定转速nN(r/min)。

5)额定功率因数cosφN

(二)按基本数据进行计算

1)额定视在功率PKVA(kVA)。

978-7-111-47179-0-Chapter02-204.jpg——对于电动机

978-7-111-47179-0-Chapter02-205.jpg——对于发电机

其中ηN为电动机的满载效率,可参考转速相同,功率相近的电机而初步确定其值。

2)相电压Uφ(V)。

978-7-111-47179-0-Chapter02-206.jpg——对于978-7-111-47179-0-Chapter02-207.jpg联结;

Uφ=UN——对于△联结。


4)额定电流IN(A)。

IN=Iφ——对于978-7-111-47179-0-Chapter02-209.jpg联结;

978-7-111-47179-0-Chapter02-210.jpg——对于△联结。


(三)定子铁心与定子线圈

1)定子外径Da(mm)。应采用标准定子外径以利生产,在大型同步电机中标准定子外径有以下几种:1180mm、1430mm、1730mm、2150mm、2600mm、3250mm、4250mm。

2)定子内径Di(mm)。


4)定子槽数Z1



7)定子槽宽bn(mm)。

8)定子槽深hn(mm)。



11)定子轭高hj=0.5(Da-Di)-hn (mm)。

12)定子通风沟数nv

13)定子铁心净长l(mm)。定子铁心净长为不含通风道铁心长度

14)定子铁长lFe=KFel(mm)。

0.94(热轧片)

其中,KFe=——对于0.5mm厚冲片;

0.95(冷轧片)

KFe=0.90——对于0.35mm厚冲片。

15)定子铁心总长lt=nvbv+l(mm)。

其中bv为通风沟宽,通常bv=10mm,也可以取8mm。

16)每槽有效匝数Sn

17)每相并联路数a,根据绕组对称条件,应满足如下要求:978-7-111-47179-0-Chapter02-217.jpg=整数,978-7-111-47179-0-Chapter02-218.jpg=整数。

18)每路导线断面积qa=Cqa′(mm2),其中,C为股线数,qa′为股线截面积。

19)定子线圈跨距y。

20)定子绕组系数fw1(见表2-24)。其中绕组系数fw1=fβfq,绕组短距系数978-7-111-47179-0-Chapter02-219.jpg978-7-111-47179-0-Chapter02-220.jpg

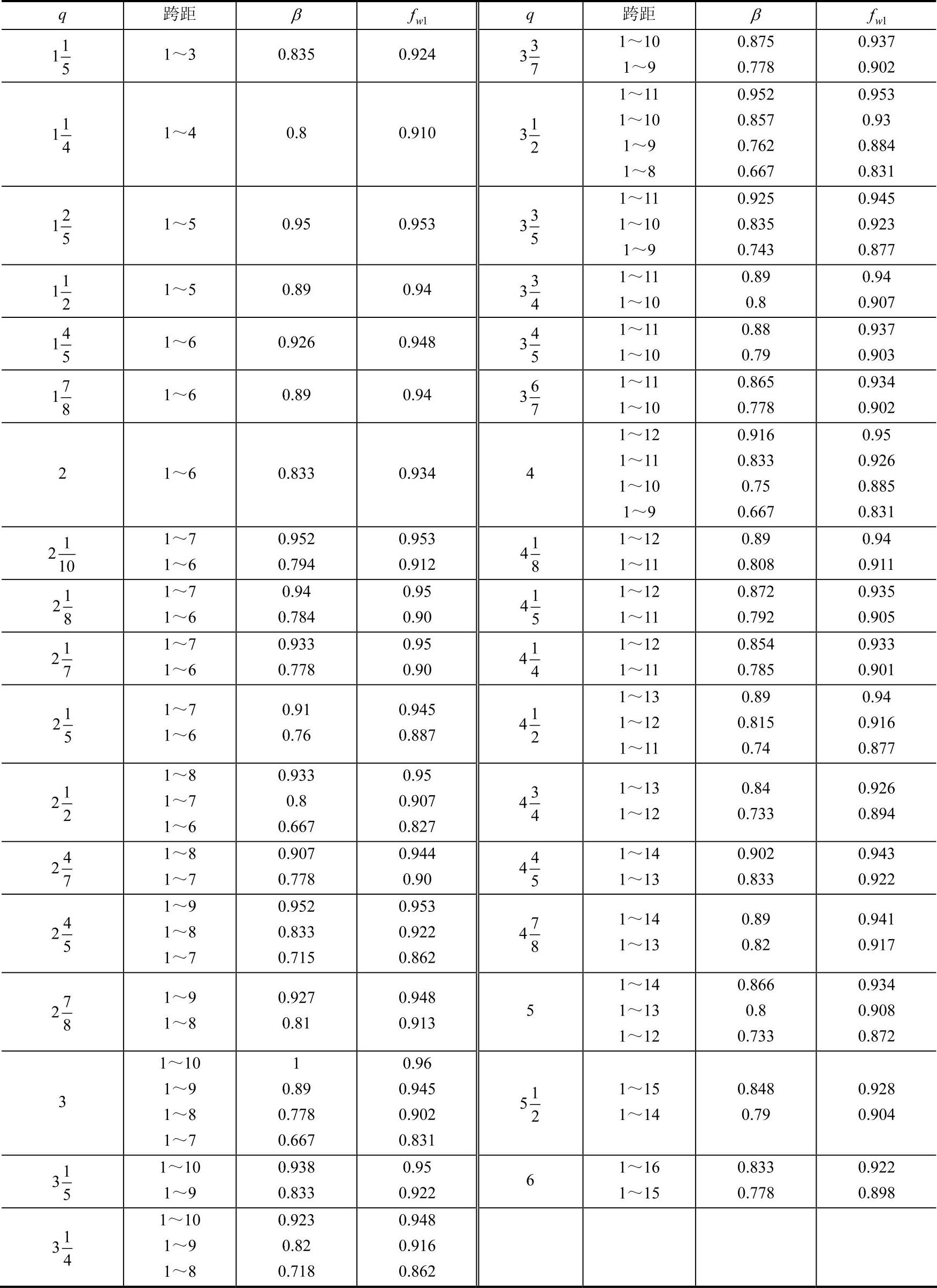

表2-24 定子绕组系数fw1


22)定子线圈平均匝长估算值lw=4T+2lt+1.57hn+C1(mm)。978-7-111-47179-0-Chapter02-224.jpg978-7-111-47179-0-Chapter02-225.jpg978-7-111-47179-0-Chapter02-226.jpg

其中bn′=bn+Si,Si=(4~7)mm低转速与高电压的选用较大值,6000V及以下的常用4.5, C1值按表2-25所示选取。

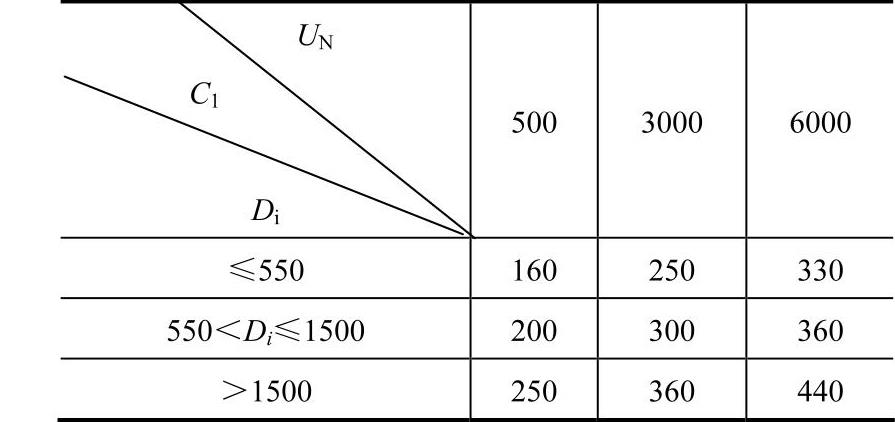

表2-25 C1值的选取

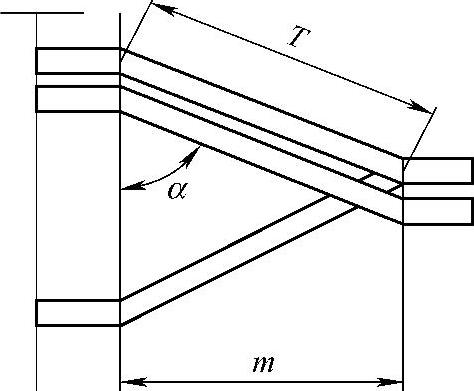

图2-36 线圈端部尺寸代号

23)定子相电阻Ra



25)定子线圈铜净重GCu1=4.45Z1Snqalw×10-6(kg)。



(四)磁极尺寸与磁路计算

1)极靴宽bp(mm)。

2)极靴高hp(mm)。

3)极身宽bm(mm)。

4)极身高hm(mm)。




6)极靴长lp(mm)。

7)极身长lm(mm)。

8)每块磁极压板厚lf(mm)。

9)每极阻尼条数Z2

10)阻尼绕组节距t2(mm)。

11)阻尼孔直径d2(mm)。

12)阻尼孔开口宽b0(mm)。

13)阻尼孔开口高h0(mm)。

14)最小气隙δ(mm)。

15)最大气隙978-7-111-47179-0-Chapter02-236.jpg)。

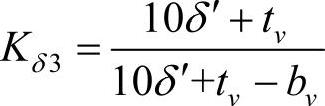

其中tv为通风沟间距,通常tv=50mm。

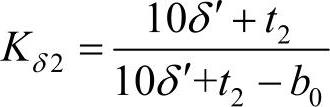

20)总气隙系数Kδ=Kδ1Kδ2Kδ3

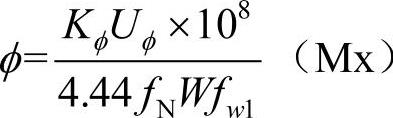

21)空载额定电压时每极磁通978-7-111-47179-0-Chapter02-241.jpg,其中Kφ为磁场波形系数。


23)定子轭截面积Qa=halFe×10-2 (cm2)。

24)空气隙每极计算截面积Qδ=bpli×10-2 (cm2)。

其中li=0.5(lt+lp)。

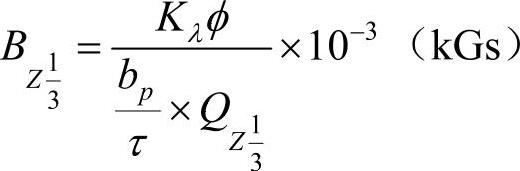

25)定子齿计算磁密978-7-111-47179-0-Chapter02-243.jpg,其中Kλ为极靴磁通系数。



28)定子齿一对极磁路长

LZ1=2hn×10-1(cm)。


30)空气隙一对极磁路长Lδ=2δ′Kδ×10-1(cm)。

31)定子齿安匝978-7-111-47179-0-Chapter02-247.jpg(A),其中978-7-111-47179-0-Chapter02-248.jpg根据978-7-111-47179-0-Chapter02-249.jpg查铁磁材料的磁化性能选取。

32)定子轭安匝AWaWaLa ξ(A),其中αWa据Ba查磁材料的磁化性能选取,ξ为轭部磁路长因数。

33)主气隙安匝AWδ0=0.8BδLδ×103(A)。

34)磁极压板计算截面积Qf(cm2)。

Qf=1.4bmlf×10-2——对于方头磁极线圈;

Qf=bmlf×10-2——对于圆头磁极线圈。

35)极身计算截面积Qm=0.98bmlm×10-2+Qf (cm2),——对于1.5mm厚冲片。

36)极齿计算截面积QZ2=0.98lp(bp-0.94Z2d2)×10-2 (cm2)。

其中0.98适用于1.5mm厚冲片。

37)磁极漏磁导计算数据


38)磁极端面漏磁导978-7-111-47179-0-Chapter02-251.jpg,其中lm′=lm+ lf

39)极靴间漏磁导978-7-111-47179-0-Chapter02-252.jpg,如978-7-111-47179-0-Chapter02-253.jpg则第一项可略之。


41)磁极总漏磁导λmpmbplml

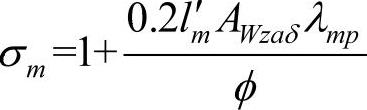

42)磁极漏磁系数978-7-111-47179-0-Chapter02-256.jpg,其中AWzaδ=AWz1+AWa+AWδ0





47)极轭磁密Bj(kGs),新设计时常取Bj=10kGs。

48)极轭最小断面积Qj≥0.5φσm×10-4 (cm2)。

49)极齿计算磁路长LZ2=2(h0+d2)10-1 (一对极)(cm)。

50)极身计算磁路长Lm=2(hp+hm)10-1-LZ2(一对极)(cm)。



53)气隙总安匝A=AWδ0 +AW c (A)。

54)极身安匝AWm =aWmLm (A)。

其中αWm可据Bm查A3钢板的磁化曲线表或16Mn钢板的磁化曲线表或其他对应材料磁化曲线表选取。

55)极齿安匝AWZ2 =aWZ2LZ2(A)。

其中αWZ2可据BZ2查A3钢板的磁化曲线表或16Mn钢板的磁化曲线表或其他对应材料磁化曲线表选取。

56)极轭安匝AWj= αWjLj (A)。

其中αWj可据Bj查30号钢的磁化曲线表或其他对应材料磁化曲线表选取。

57)空载额定电压时总激磁安匝AW0=AWZ1+AWa+AWc+AWδ0+AWm+AWZ2+AWj(A)。

(五)定子参数与满载激磁安匝

1)定子电枢反应安匝AWA=0.071fw1τAS (A)

2)直轴电枢反应安匝AWad =KadAWA (A),其中Kad为直轴电枢反应系数,可查表2-26。

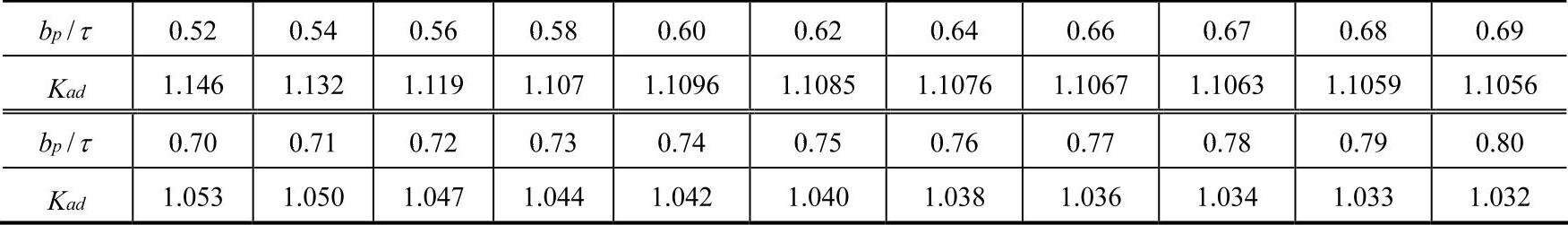

表2-26 直轴电枢反应系数Kad



4)横轴电枢反应电抗xaq(标幺值)=978-7-111-47179-0-Chapter02-265.jpg,其中Kaq为横轴电枢反应磁通系数,可查图2-37。

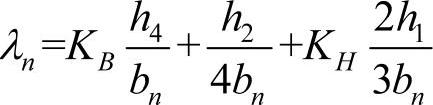

5)定子槽漏磁导978-7-111-47179-0-Chapter02-266.jpg,其中KBKH可查图2-38。

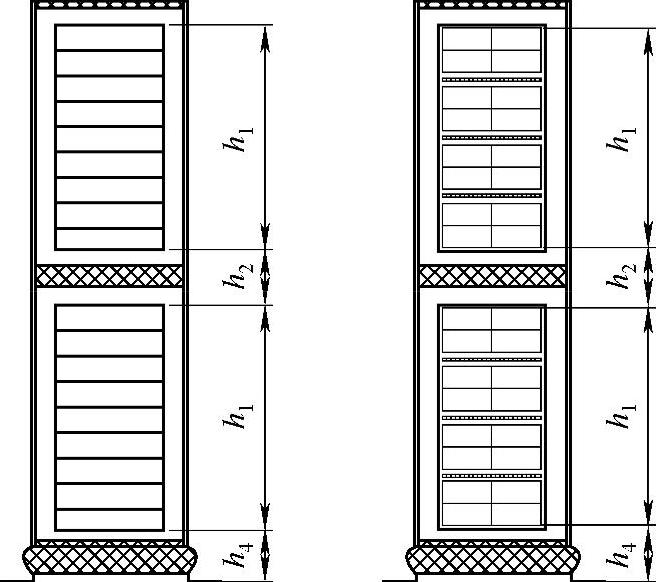

h1,h2,h4的意义如图2-39所示。

6)定子端部漏磁导λΛ=1.2fW12(h+0.5m)

当定子线圈为云母带连续绝缘时,h值如表2-27所示和图2-40所示。

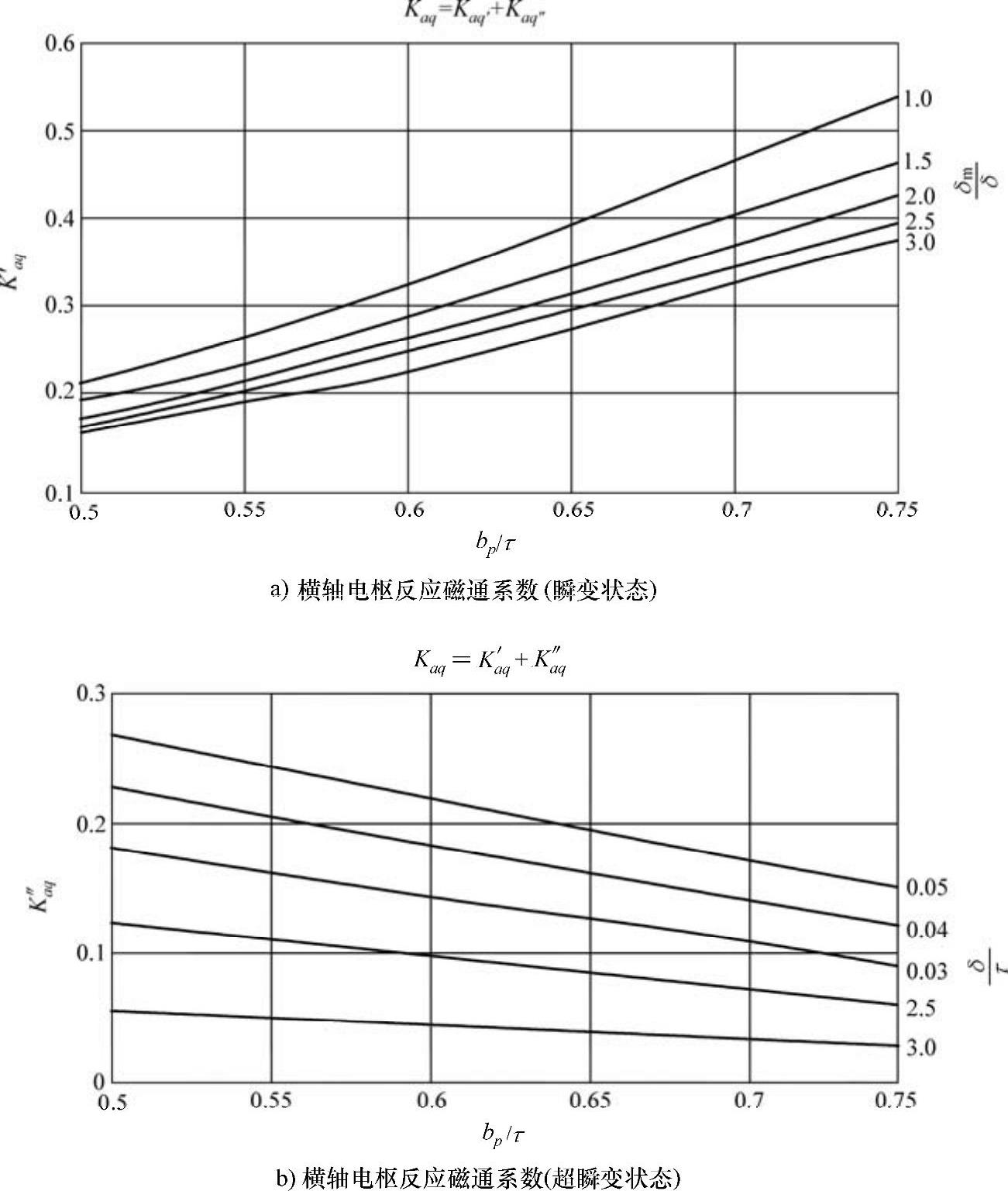

图2-37 横轴电枢反应磁通系数

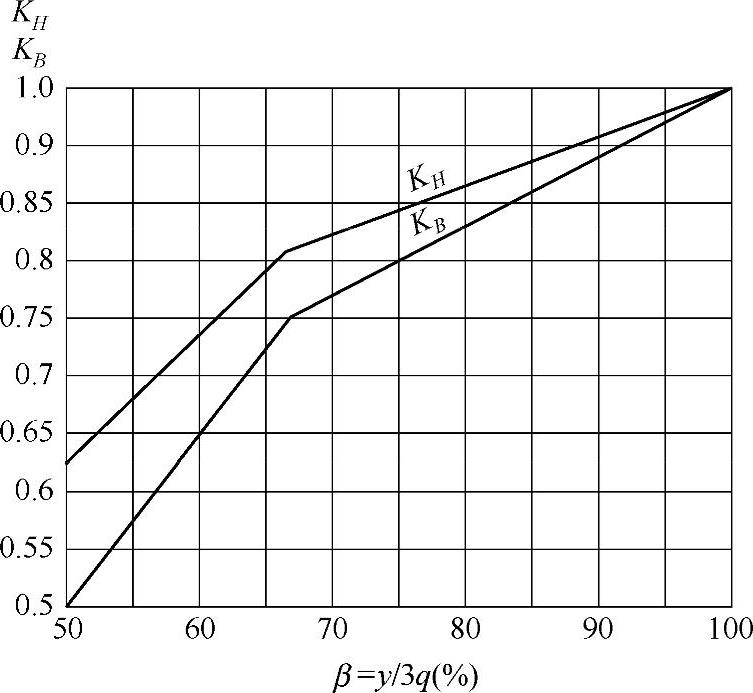

图2-38 KBKH曲线


图2-39 线圈及槽部尺寸代号

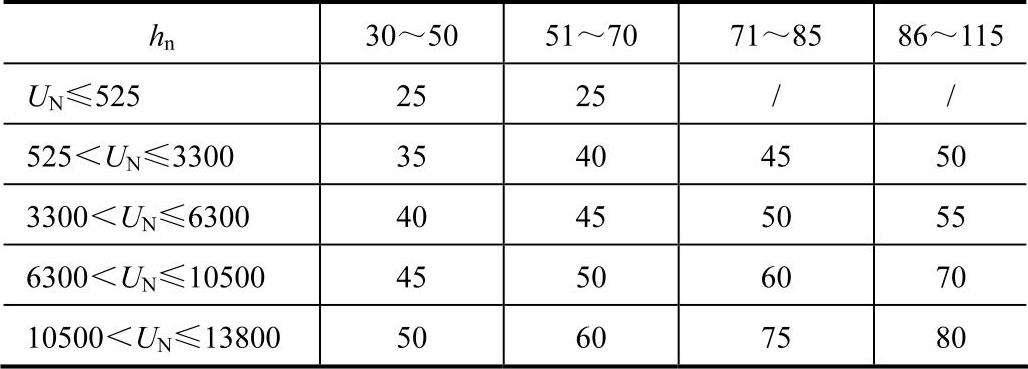

表2-27 不同的槽深hn应选取的h值

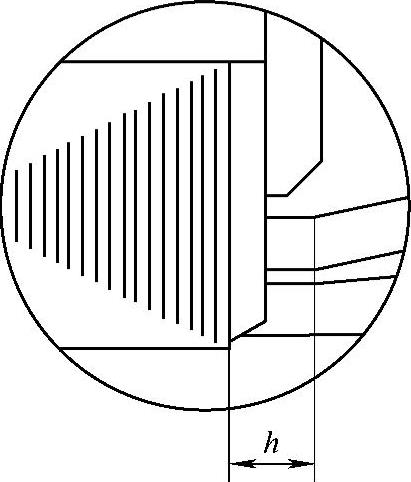

图2-40 h值图示

8)定子槽漏抗

xn(标幺值)=CxλnLn,其中Ln=lt-nvbv',bv'可根据图2-41选取。

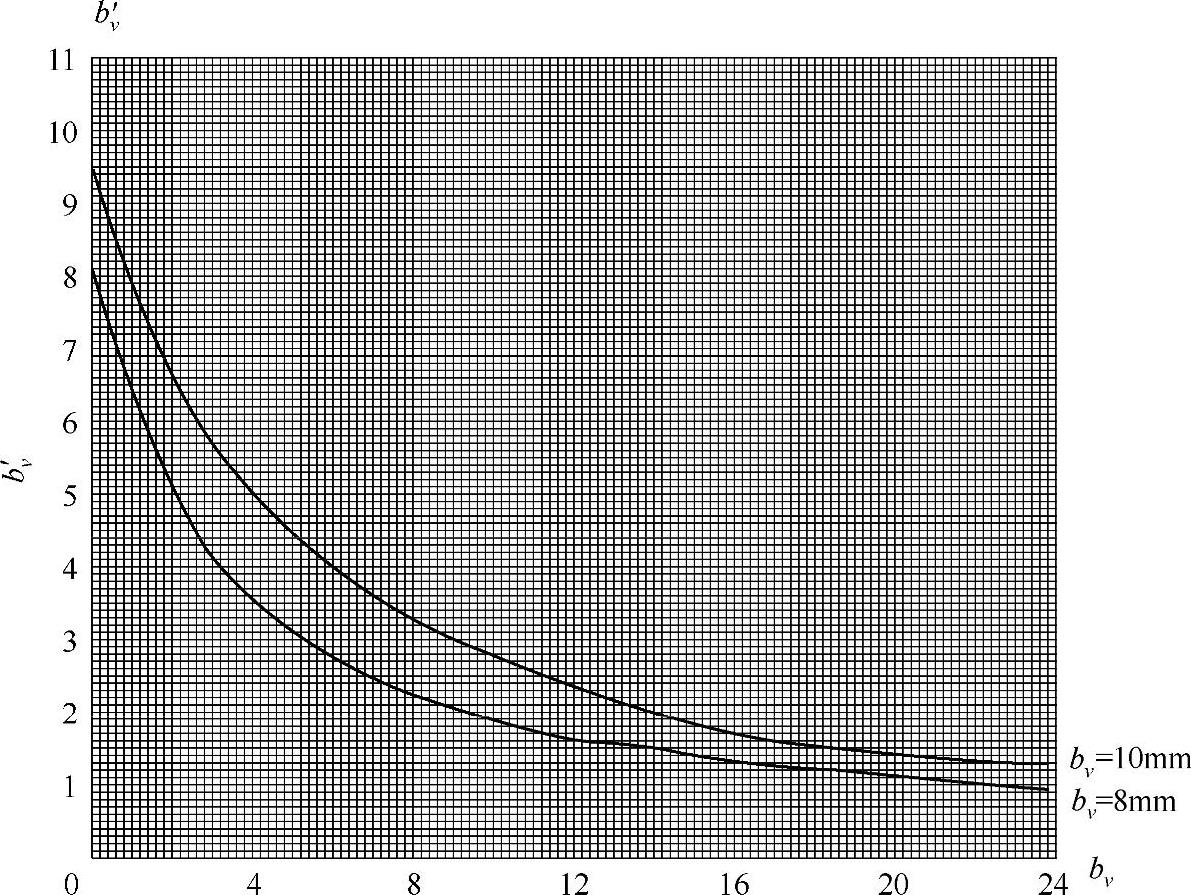

图2-41 bv'选用曲线

9)定子端部漏抗xΛ(标幺值)=CxλΛq。


11)定子总漏抗xe(标幺值)=xn+xΛ+xδ

12)直轴同步电抗xd(标幺值)=xad+ xe

13)横轴同步电抗xq(标幺值)=xaq+ xe


15)短路电枢反应安匝AWK =AWad +xeA(A)。

16)波氏电枢反应安匝AWap(标幺值)=AWK −xpA

17)额定内电势ei(标幺值)=978-7-111-47179-0-Chapter02-276.jpg。 对于发电机ra取正号,对于电动机ra取负号。当电机输出滞后电流或者输入超前电流时,sinφN取正号,当电机输出超前或者输入滞后电流时,sinφN取负号。



其中α根据r查表2-28选取,ra和sinφN前正负号的选取与项(7)相同。

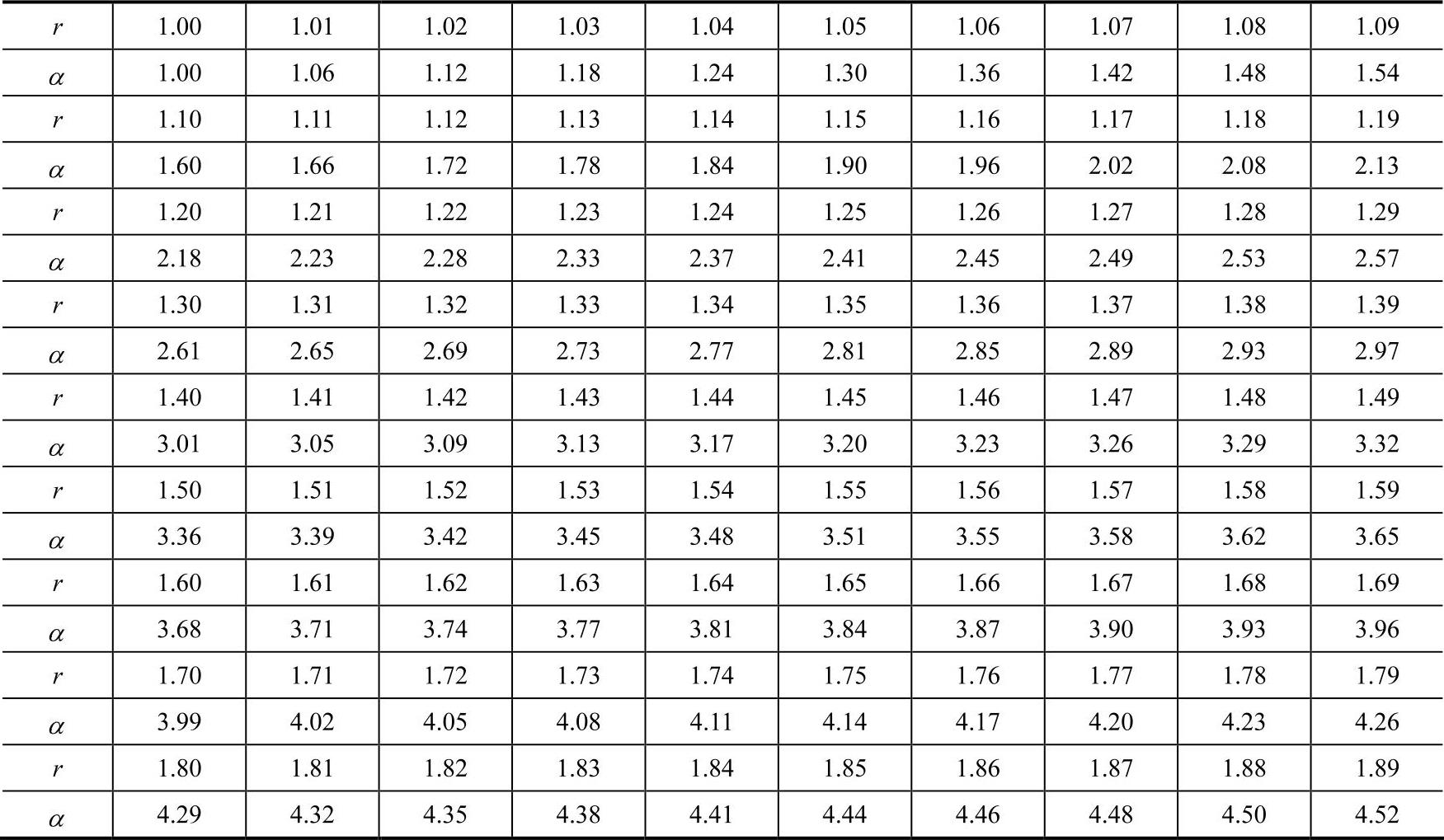

表2-28 指数α


(六)磁极线圈与励磁数据

1)磁极线圈铜线宽be(mm)。

2)磁极线圈铜线高ae(mm)。

3)磁极线圈铜线截面积qe(mm)。

4)磁极线圈每极匝数We

5)磁极线圈平均匝长估算值le(mm)。

le=2(lm+2lf+bm−4R)+π(2R+2δ1+be)——对于方头线圈;

le=2(lm+2lf+bm)+π(bm+2δ1+be)——对于圆头线圈。

通常取δ1=4~5mm;当ae≥2时Rbe;ae<2时,Rbe+10。

6)磁极线圈电阻Re(Ω)。


Re75℃=1.24Re15

Re130℃=1.46Re15

7)磁极线圈铜重GCu2=17.8PWeleqe×10-6(kg)。




11)空载励磁电压ue0=ie0Re15 °C(V)。

12)满载励磁电压ueN=ieNRe130 °C(V)。

13)最小励磁电压uemin=0.8ue0(V)。

14)最大励磁电压uemax≥1.4ueN(V),对于发电机应根据励磁要求决定。

15)励磁机额定电流IeN≥1.1ieN (A)。

16)励磁机额定电压UeN≥1.1ueN(V)。

17)励磁机额定功率PeN=UeNIeN×10-3(kW)。

18)励磁增长速度Ve=0.8UeN(对于有强劲要求的)(V/s)。

(七)转子参数与电动机性能(不计逆序磁动势)

1.迭片磁极参数与起动性能

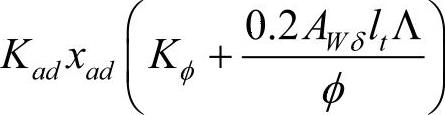

2)激磁绕组总电抗Xf(标幺值)=978-7-111-47179-0-Chapter02-286.jpg。(www.daowen.com)

3)激磁绕组漏抗xf(标幺值)=Xf -xad


5)横轴阻尼绕组漏抗xkq(标幺值)xkq≈0.75 xkd(对于整圆阻尼环)。



其中CBCk分别为阻尼条与阻尼环材料的比电阻,对于纯铜为1,对于黄铜为3.7,对于铝铁青铜为8.7。如果采用混合阻尼条,亦即Z2'根条的比电阻为CB',Z2''根阻尼条的比电阻为


qB和qk分别为阻尼条与阻尼环的截面积(mm2),lB为阻尼条长(mm)。



其中K为起动时串于励磁回路内电阻与磁极线圈电阻的比值,通常K=10。

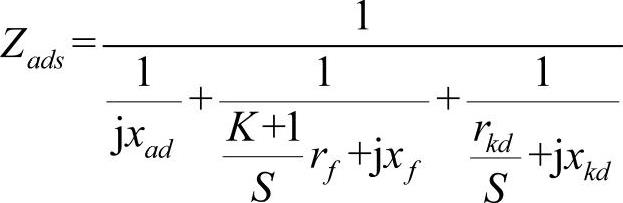

11)转差为S时,转子电路平均阻抗Z2S=0.5(Zads+Zaqs)=r2S+jx2s

12)转差为S时,定转子总阻抗ZS=(ra+r2S)+j(xe+x2s)=rs+jxs





其中Zads=1为转差S=1时,Zads的模数;

ZS=1为转差S=1时,ZS的模数。


18)最大转矩标幺值978-7-111-47179-0-Chapter02-299.jpg,其中978-7-111-47179-0-Chapter02-300.jpg978-7-111-47179-0-Chapter02-301.jpg;sinθm(1+εcosθm)可查表2-29选取。

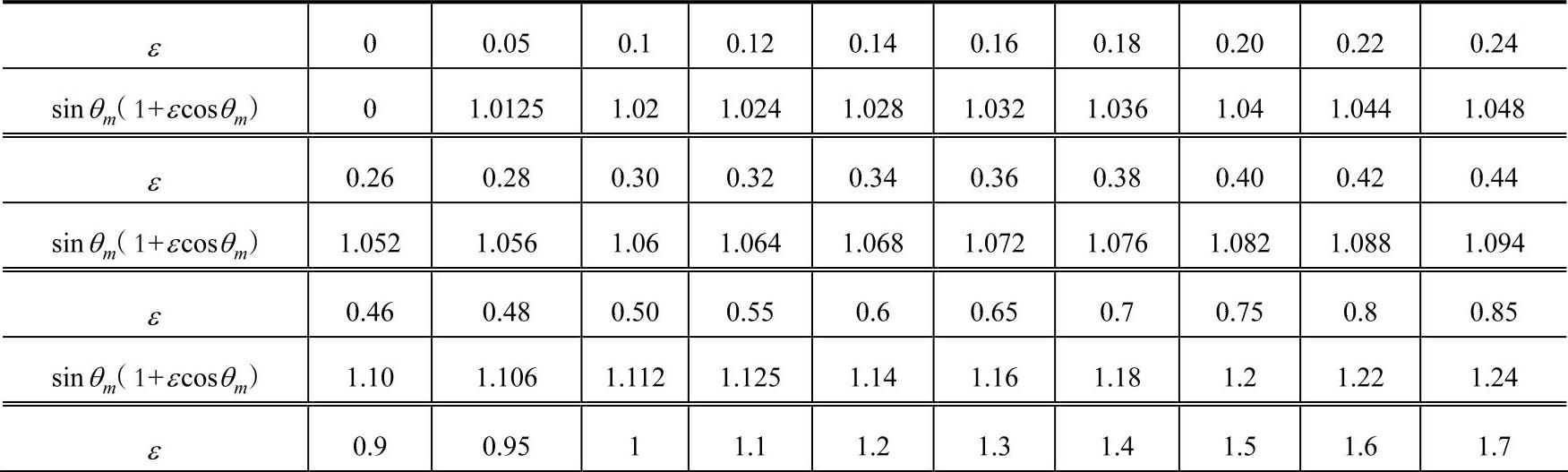

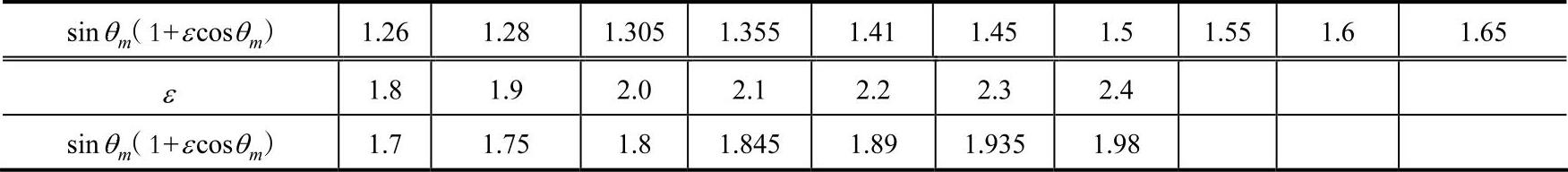

表2-29 sinθm


(续)


2.实心磁极参数与起动性能


2)电磁波透入层的横截面QMS=hsbp(mm2)。


,r<subscript>Mqs</subscript>=0.75rMds,其中

CM=12.5(对钢质的极靴材料)。

4)极靴部分直轴、横轴电抗标幺值分别为xMds=0.6 rMds,xMqs=0.6rMqs

5)端环部分直轴、横轴电抗标幺值分别为978-7-111-47179-0-Chapter02-306.jpg,rkq=1.5rkd

其中CK=1(对纯铜的阻尼环)。

6)端环部分直轴、横轴电抗标幺值分别为978-7-111-47179-0-Chapter02-307.jpg,xkq=0.75xkd

7)直轴、横轴总电抗标幺值


8)转子电路平均阻抗标幺值Z2S=0.5(Zads+Zaqs)=r2S+jx2s

9)定转子总阻抗标幺值ZS=(ra+r2S)+j(xe+x2S)=rS+jxS



12)定子电流为起动电流时的电磁波的平均等效透入深度


其中ASn(=σInosAS)为起动时定子线负荷(A/cm);

系数σ=1.1~1.5,一般可初步选取σ≈Inos0.25

13)重复计算1)~12)各项

如按12)项计算出的Ins≈σ⋅Inos时,可不必再重复计算,如两者相差甚大,则可改变系数σ值重新计算,直至两者接近相等为止,所有参数和起动特性按最后结果为准。


(八)损耗与效率、温升

1)定子轭铁重Ga=15.6PQaLa×10-3(kg)。

2)定子齿铁重Gz=7.8Z1b1hnlFe×10-6(kg)。z2

3)定子轭部铁耗Pa=1.3GaWa×10-3(kW),其中Wa可据Ba查磁材料的磁化性能选取。

4)定子齿部铁耗Pz=1.7GzWz×10-3(kW),978-7-111-47179-0-Chapter02-313.jpg,其中WZ可据978-7-111-47179-0-Chapter02-314.jpg查磁材料的磁化性能选取。

5)总铁耗PFe≈2(Pa+Pz)(kW)。

6)定子铜耗PCu1=3I2Ra75°C×10-3(kW)。

7)转子铜耗PCu2=(ie2NRe75°C+2ieN)×10-3(kW)。

8)励磁损耗Pf=0.25PCu2对于同轴的或者皮带传动的励磁机=0

对于励磁机组或励磁装置(kW)


10)机械损耗978-7-111-47179-0-Chapter02-316.jpg对于卧式电机,(其中v为转子外圆线速度


对于立式电机。

1)总损耗∑P=PFe +PCu1+PCu2+Pf+Pd+PM(kW)。



4)与铜耗相对应的定子内圆热负荷978-7-111-47179-0-Chapter02-320.jpg)。


其中CFe为定子散热系数,


6)与铜耗相对应的线圈表面热负荷978-7-111-47179-0-Chapter02-323.jpg,其中Π为线圈周长

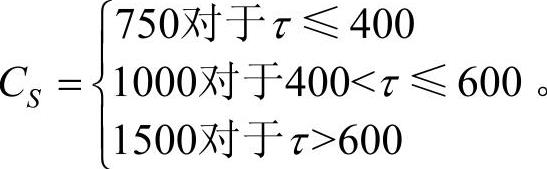

其中CS为槽外部分传热系数

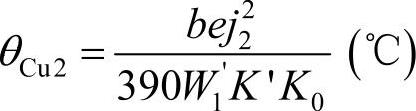

其中W1′为lt/τ=1 时,磁极散热系数,可查表2-30选取;K′为lt/τ≠1 时,对W1′的校正系数,可查表2-31选取。

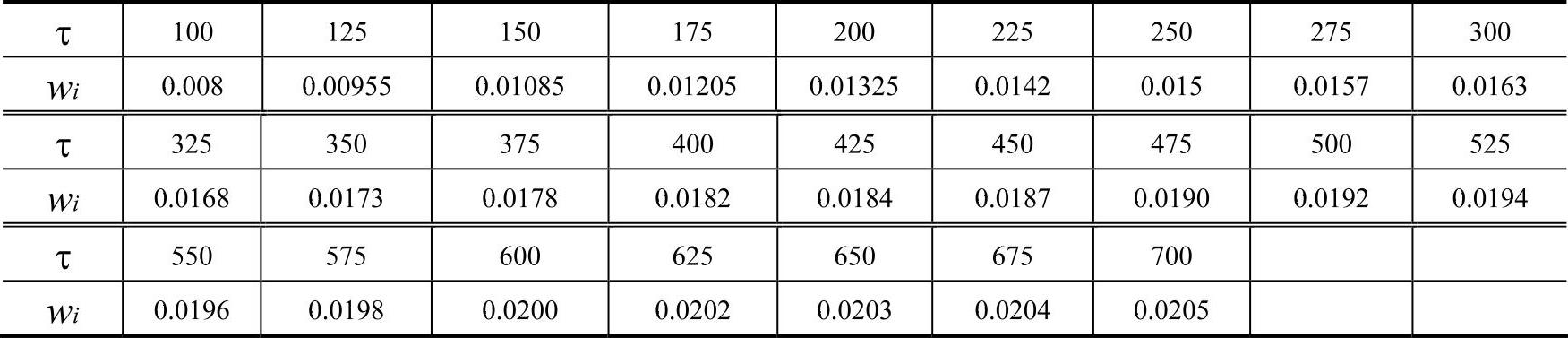

表2-30 lt/τ=1 时磁极散热系数

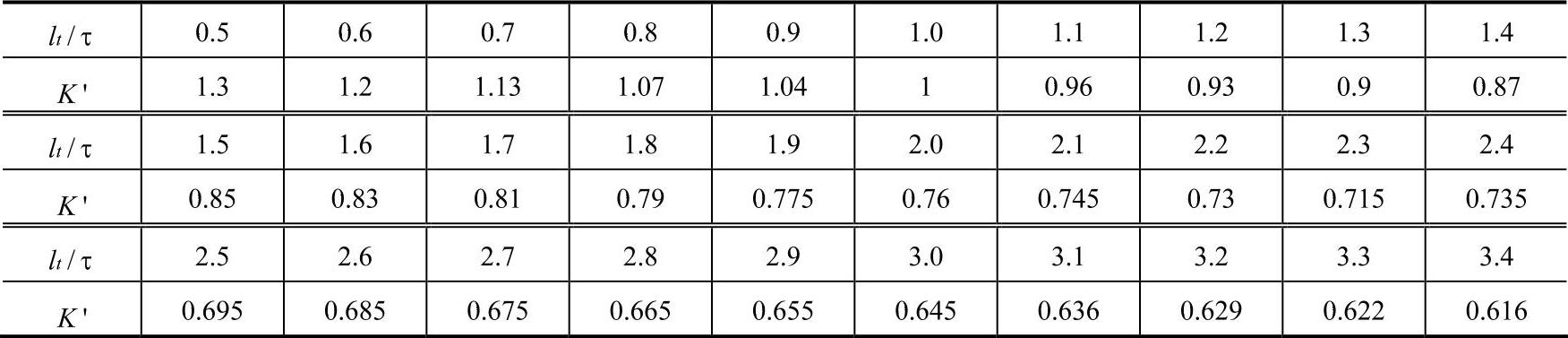

表2-31 lt/τ≠1时W1′的校正系数


(九)瞬变过程参数与时间常数

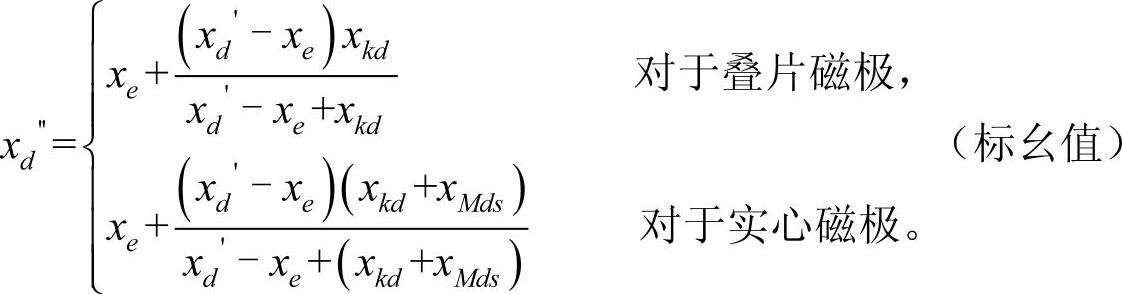

2)直轴超瞬变电抗


3)横轴超瞬变电抗


4)负序电抗x2=0.5(xd'' +xq'') (标幺值),外部有较大电抗时。


其中对于有阻尼绕组的其中978-7-111-47179-0-Chapter02-335.jpg;如果无阻尼绕组,则公式中的第二项应两倍之

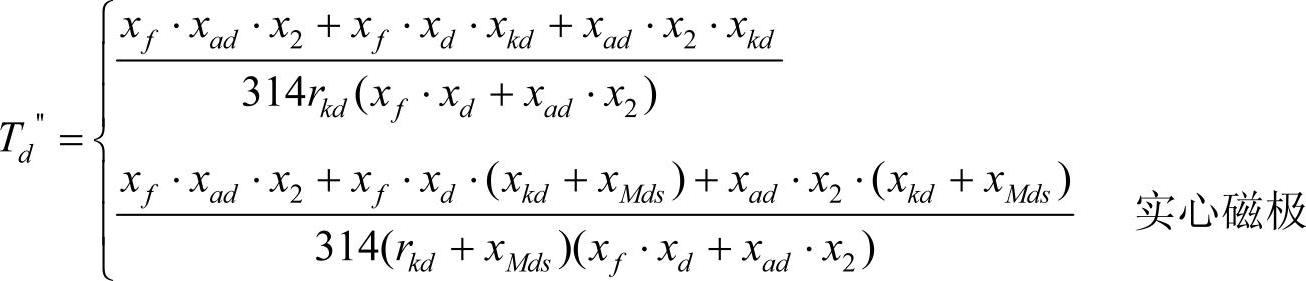

8)定子绕组与磁极线圈均短路时,直轴阻尼绕组的时间常数(s)


(十)起动时间估算


式中 GD2——电动机与被拖动机械惯量矩之和(kg⋅m2 );

Tn——起动转矩标幺值;

TB——牵入转矩标幺值;

TC——平均阻力矩标幺值,当空载时,TC≈0。

2)减压起动时,起动时间(V=α⋅UN),α<1(s)


注:上述公式中978-7-111-47179-0-Chapter02-341.jpg为电动机起动过程中的加速转矩,其978-7-111-47179-0-Chapter02-342.jpg为电动机起动过程中转矩的平均值,这里取起动转矩Tn和牵入转矩TB两者的平均值是比较保守的,如果用计算机算出电动机的T-s曲线,则可以用积分法求出准确的平均值,TC值为平均阻力矩,如用户提供阻力矩曲线,可以根据曲线求取平均值。

(十一)起动时阻尼绕组的起动温升估算

1.叠片磁极结构

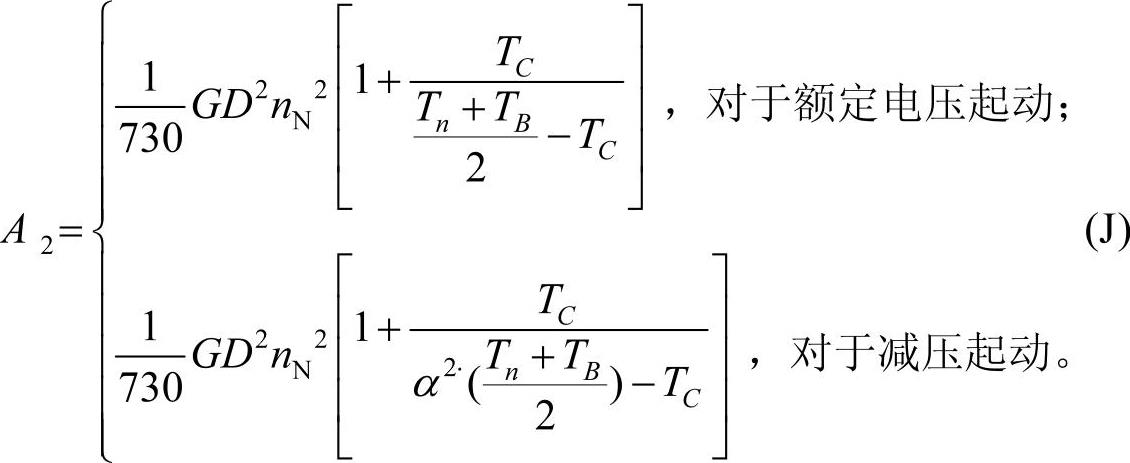

1)起动时在阻尼笼中产生的热量


如果空载起动,则TC≈0,其中GD2为电动机与被拖动机械的惯量矩之和。



其中,DK为阻尼环平均直径(mm)。

4)阻尼条总体积VB=2pZ2lBqB(mm3)。

5)阻尼环总体积VK=2 πDKqK(mm3)。

6)阻尼条估算温升978-7-111-47179-0-Chapter02-346.jpg。 阻尼条的计算温升θB对于纯铜不应超过200℃,对于黄铜或铝铁青铜不应超过300℃其中KB为阻尼条材料的比热


γB为阻尼材料的密度

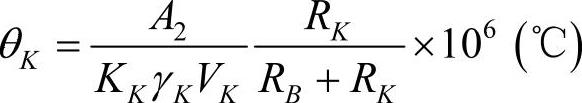

其中,KK为阻尼环材料的比热和γK为阻尼环材料的密度,阻尼环估算温升不应超过75℃。参考6)。

2.实心磁极结构

1)起动时极靴表面的发热能量


2)极靴表面积Sp=2pbplp×10-2 (cm2)。


实心磁极极靴表面的计算温升,不应超过300℃。

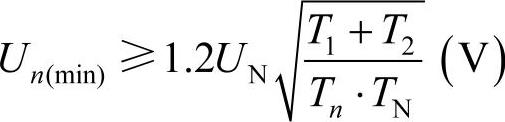

(十二)最低起动电压估算

1)前端轴瓦内径D1(mm)。

2)后端轴瓦内径D2(mm)。

3)前端轴瓦所受重力P1(kg)。

4)后端轴瓦所受重力P2(kg)。

5)前端静摩擦力矩T1=0.5KfP1D1×10-3 (kgf⋅m) 。

其中Kf为静摩擦力系数,通常可取Kf=0.25~0.30。

6)后端静摩擦力矩T2=0.5KfP2D2×10-3 (kgf⋅m) 。



(十三)带散热匝的磁极线圈温升估算

1)磁极线圈散热匝匝数We0

2)没有散热匝室线圈总的散热面(部考虑撑块处的面积)S0=We a(lw e -B n)

式中We——磁极线圈匝数;

a——铜线厚度(mm);

lwe——线圈外侧散热面处的匝长(mm);

B——极间撑块的宽度(mm)(按垫板的宽度计算);

n——每个线圈与撑块接触面个数。

3)考虑散热匝室线圈增加的面积S1=2b0 We 0 (lw e −B n)

式中b0——散热匝铜线宽度与普通匝铜线宽度之差。



式中 Δ——考虑通风表面的不均匀性,设计者可根据经验给出。

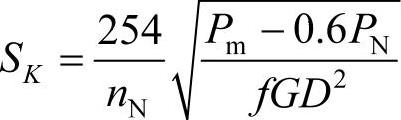

(十四)临界转差的计算


式中Pm =PmaxPKVA978-7-111-47179-0-Chapter02-358.jpgPKVA为视在功率(kVA);

PN——起动时接近额定转速时的负载(kW);

f——频率(Hz);

GD2——为电动机与被拖动机械惯量矩之和(kgf⋅m2 )。


PN——额定功率(kW);

TB——牵入转矩(标幺值)。

3)计算结果应保证SK>S时,电机才能牵入。

(十五)允许堵转时间的估算

1.定子部分堵转时间的估算(叠片磁极和实心磁极通用)。

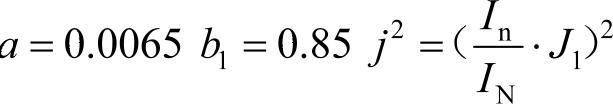

J1为定子电流密度(A/mm2 ),978-7-111-47179-0-Chapter02-362.jpg为起动电流倍数(标幺值)。

2.叠片磁极转子允许堵转时间的估算。

1)起动电压与额定电压之比978-7-111-47179-0-Chapter02-363.jpg,其中U 为起动电压。


式中 Z2——s=1时转子电路平均阻抗模数(标幺值);

Zn——s=1时总阻抗模数(标幺值)。


式中 xkd——直轴阻尼绕组漏抗(标幺值);

rkd——直轴阻尼绕组电阻(标幺值)。

4)阻尼条损耗Pkd=(lkd⋅u)2 ⋅PKVA ⋅rkd (kW)。

式中 PKVA——电机容量(kVA)。


式中WB——全台阻尼条总重(kg);

CB=0.38(对黄铜条)=0.39(对纯铜条或铝铁青铜条);

θ——取300或350;

b1=0.75。

3.实心磁极转子允许堵转时间的估算。


式中U——起动电压;

UN——额定电压。


式中 Z2——s=1时转子电路平均阻抗模数;

Zn——s=1时总阻抗模数。

3)电流(标幺值)


式中xkd——直轴阻尼绕组漏抗(标幺值);

rkd——直轴阻尼绕组电阻(标幺值)。

4)阻尼条损耗Pkd=(lkdu)2 PKVA rkd (kW)

5)实心磁极的极靴表面积Sp=2pbplp×10-2 (cm2)。

式中 p——极对数;

bp——极靴宽度;

lp——极靴长度。


7)允许堵转时间978-7-111-47179-0-Chapter02-371.jpg,其中θ=250K(s)。

4.电机的允许堵转时间确定

1)对叠片磁极同步电动机,经过第1、2部分的计算结果比较,确定其中时间短的值为电动机的允许堵转时间。

2)对实心磁极同步电动机,经过第1、3部分的计算结果比较,确定其中时间短的值为电动机的允许堵转时间。
