故障分析与检修：这是一个比较复杂的软故障，已由他人检修过两次均未能排除。根据故障现象和检修经验，可初步判断是微电脑板有故障，检修时应重点检查微电脑板电路，并注意观察各主要焊点是否焊接良好。

在美的KD20C-CF型微波炉的微电脑板电路中，其核心器件是IC1（SN8P2604KB）微控制器，整机的控制功能均由IC1完成。因此，检修时可首先检测IC1各引脚的工作电压（检测前要将高压变压器的供电端断开），并与正常值进行比较，以求发现故障原因。其检查结果见表4-8。

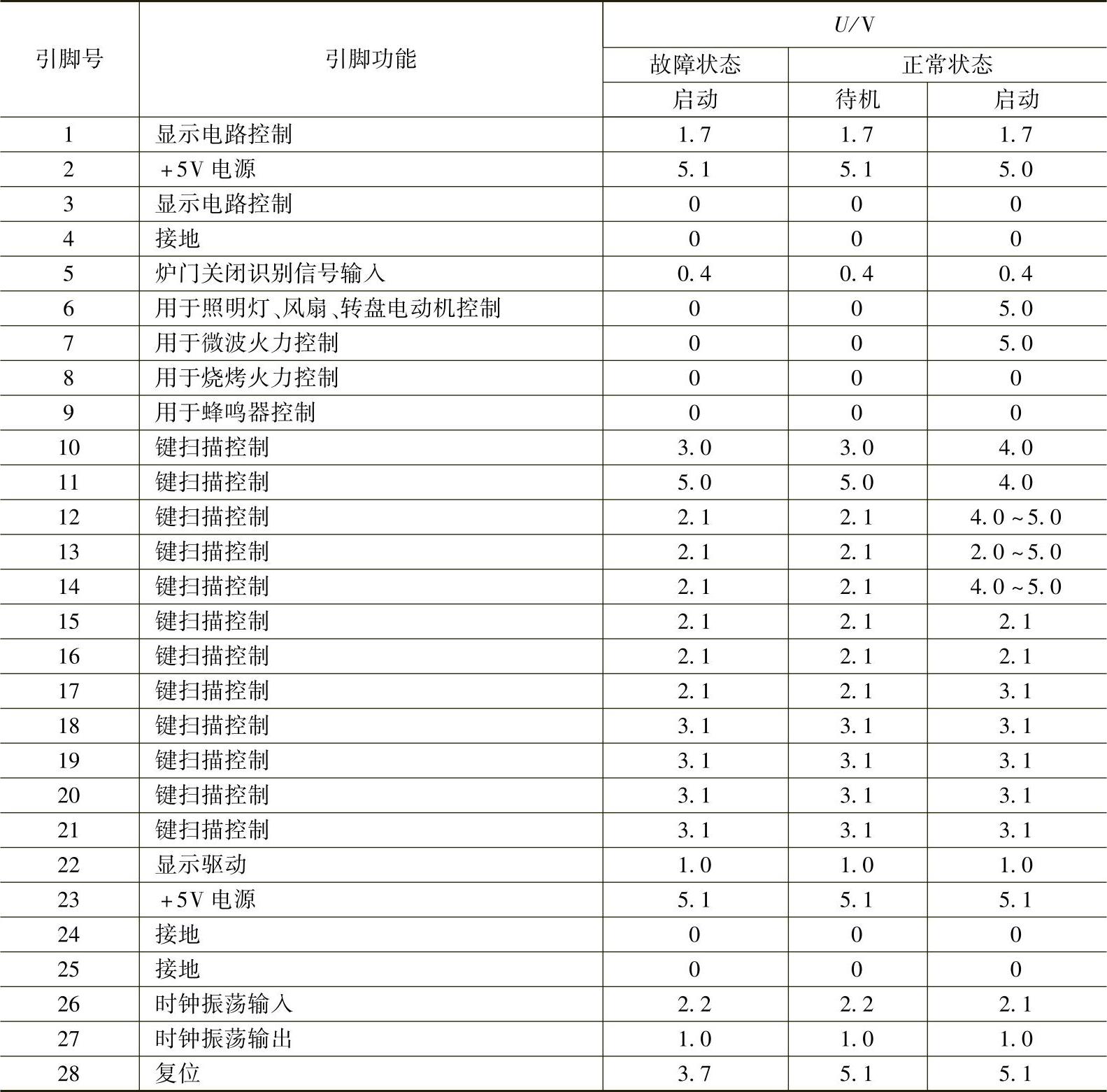

表4-8 IC1（SN8P2604KB微控制器）引脚在故障与正常状态下的电压值

注：表中数据均用MF47型万用表10V直流档测得，仅供参考。

经比对分析，发现IC1（SN8P2604KB）的（28）脚复位电压不稳定，最大值约为3.7V。同时，火力控制端无高电平输出，因而说明复位电路有故障，使微控制器不能进入工作状态。因此，这时应注意检查复位电路元器件，其实物如图4-86所示，电路原理图如图4-87所示。

经检查，最终是C10贴片式电容漏电，将其换新后，故障彻底排除。(www.daowen.com)

小结：在图4-86（或图4-87）中，C10用于复位电压滤波，具有复位作用，漏电或击穿时会使复位电压下降或丢失，进而使微控制器不能进入正常工作状态。检修时若IC1（28）脚异常，应注意检查C10，必要时可将其焊下检查或直接换新。

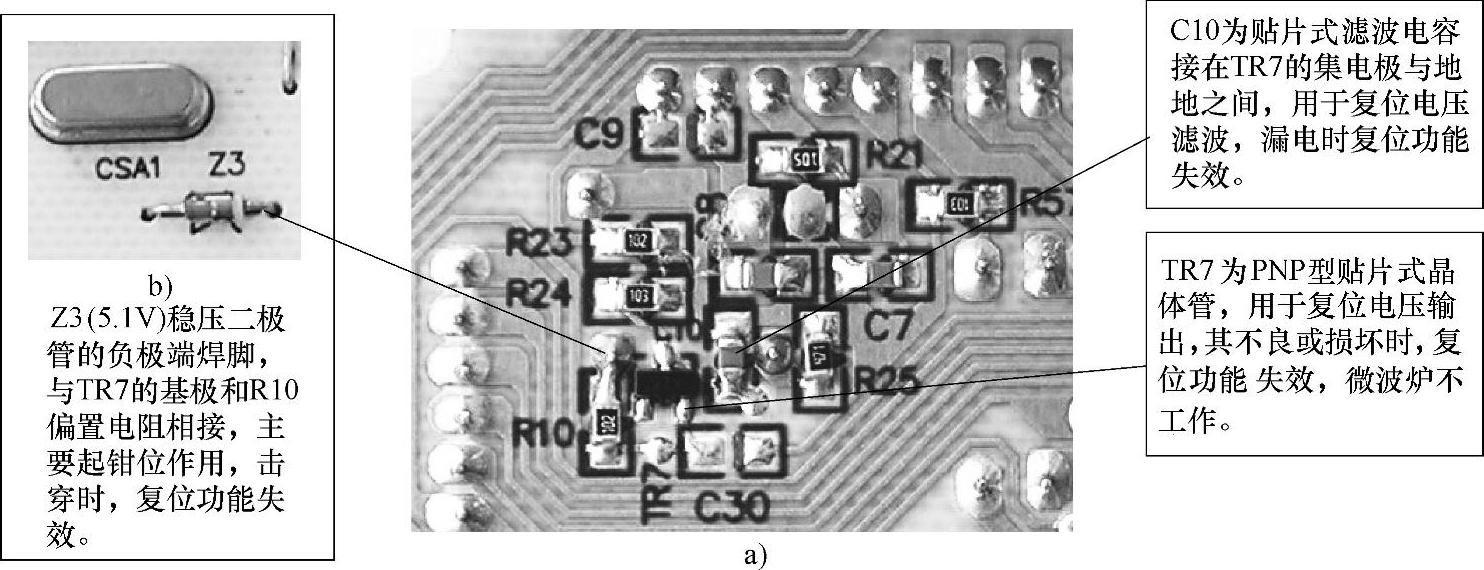

图4-86 美的KD20C-CF型微波炉电脑板中微控制器（IC1）复位电路元器件实物图

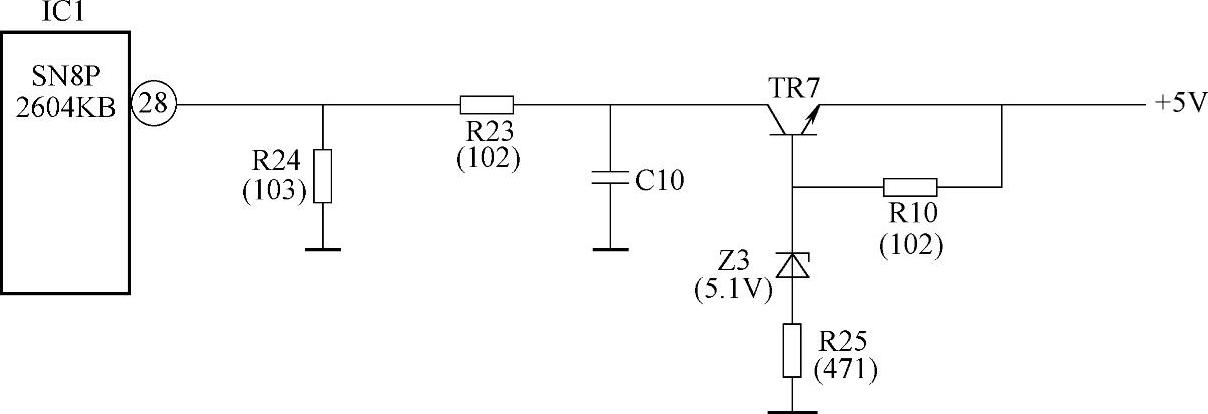

图4-87 美的KD20C-CF型微波炉电脑板中微控制器（IC1）复位电路原理图

注：该图依实物绘制，仅供参考。
